Описание

Распределители, ролик / рычаг
Запрос цен и сроков на info@binomkip.ru

Серия 1: 3/2 и 5/2 лин./поз., присоединение G1/8 и G1/4
Серия 3: 3/2 и 5/2 лин./поз., присоединение G1/8

Распределители с механическим управлением Серии 3 (G1/8) и Серии 1 (G1/8 и G1/4) были разработаны с тремя типами переключателей:
- плунжер;
- ролик / рычаг;
- ролик с ломающимся рычагом.
В каждом случае возврат осуществляется механической пружиной.

Распределители Серии 3 3/2 лин./поз. могут подключаться по схеме Н.З. или Н.О. При подаче давления в отверстие P распределитель работает как Н.З., если давление подается в отверстие R, то как Н.О. Отверстие A соединяется с потребителем. При обычном использовании распределителей для управления цилиндром в отверстие Р подается давление, а отверстия А и B подключаются к полостям. Однако, если давление прямого хода цилиндра отличается от давления обратного хода, отверстия R и S могут запитываться различными давлениями, а сброс воздуха будет осуществляться через канал Р.

Конструкция	золотникового типа (Серия 3), клапанного типа (Серия 1)
Функция распределителя	3/2, 5/2 лин./поз.
Материалы	корпус - алюминий, клапан - латунь, золотник - нержавеющая сталь, уплотнения - NBR
Присоединение	G1/8, G1/4
Температура окружающей среды	0°C ÷ 60°C
Температура среды	0°C ÷ 50°C
Рабочее давление	см. модель
Рабочая среда	очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]. Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4].

3	3	8	-	94	5
3	Серии: 1 - клапанного типа 3 - золотникового типа
3	Количество линий - Функция 3 = 3/2 лин./поз. Н.З. 4 = 3/2 лин./поз. Н.О. (только Серия 1) 5 = 5/2 лин./поз.
8	Присоединение: 8 = G1/8 4 = G1/4 (только Серия 1)
94	Переключатель: 94 = плунжер 95 = ролик / рычаг 96 = ролик с ломающимся рычагом
5	Возврат: 5 = пружинный возврат

Распределители Мод. 138-955
Рабочее давление = 0 ÷ 10 бар
Расход воздуха = 500 Нл/мин
Усилие переключения при 6 бар = 36Н

Распределители Мод. 134-955
Рабочее давление = 0 ÷ 10 бар
Расход воздуха = 1250 Нл/мин
Усилие переключения при 6 бар = 41Н

Распределители Мод. 158-955
Рабочее давление = 0 ÷ 10 бар
Расход воздуха = 500 Нл/мин
Усилие переключения при 6 бар = 92Н

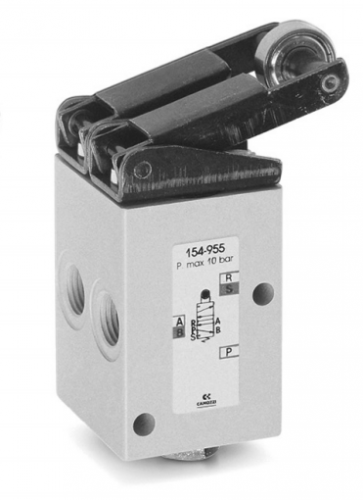

Распределители Мод. 154-955
Рабочее давление = 0 ÷ 10 бар
Расход воздуха = 1250 Нл/мин
Усилие переключения при 6 бар = 110Н

Распределители Мод. 338-955
Рабочее давление = -0,9 ÷ 10 бар
Расход воздуха = 700 Нл/мин
Усилие переключения при 6 бар = 15Н

Распределители Мод. 358-955
Рабочее давление = -0,9 ÷ 10 бар
Расход воздуха = 700 Нл/мин
Усилие переключения при 6 бар = 17Н

Распределители с механическим управлением Серия 1 и 3
