Электрическая педаль
- Электрическое
Описание
Пневматическая педаль Серия 3 и 2Электрическая педаль Серия 3
Более детальное описание находится в документации (внизу).
Серия 3: 5/2 лин./поз. Н.З. и Н.О., присоединение G1/4
Серия 2: 3/2 лин./поз. Н.З., присоединение M5 и под трубку 4/2
Доступны для заказа пневматические и электрические педали. Пневмопедаль оснащена 5/2 лин./поз. распределителем с присоединительными отверстиями G1/4, которые располагаются в передней части педали, что позволяет легко и удобно монтировать фитинги и глушители. Для получения функции 3/2 лин./поз. необходимо заглушить одно выходное отверстие распределителя.
Электрическая часть педали представляет собой контактную группу реле, состоящую из нормально замкнутого и нормально разомкнутого контактов и имеет передний вывод для кабеля (PG9). Педаль может фиксироваться в нижнем положении или иметь пружинный возврат в зависимости от положения ключа, расположенного под красной защитной крышкой (см. рисунок позицию X).
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
|
Конструкция |
пневматическая педаль: золотникового типа, распределитель встроен в корпус педали электрическая педаль: релейного типа, микропереключатель, встроен в корпус педали |
Тип распределителя |
5/2, 3/2 лин./поз., Н.З. |
Материалы |
- Серия 3: корпус – пластмасса, корпус клапана – алюминий, золотник – нержавеющая сталь, уплотнения – NBR - Серия 2: корпус – алюминий, клапан – латунь, уплотнения – NBR |
Присоединение |
- Серия 3: G1/4 - Серия 2: M5; под трубку 4/2 |
Рабочая температура |
0°C ÷ 50 °C (при сухом воздухе -10°C) |
Температура окружающей среды |
0°C ÷ 50 °C |
Подвод кабеля |
посредством провода PG9 |
Класс защиты |
IP20 |
Рабочая среда |
очищенный воздух без необходимости маслораспыления. Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4]. |
Пневматическая педаль Серия 3
Усилие переключения при 6 бар = 17Н
Рабочее давление = 2.5 ÷ 8 бар
Расход воздуха = 650 Нл/мин

|
|
Мод. |
Символ |
354N-925 |
VN18 - VN19 |

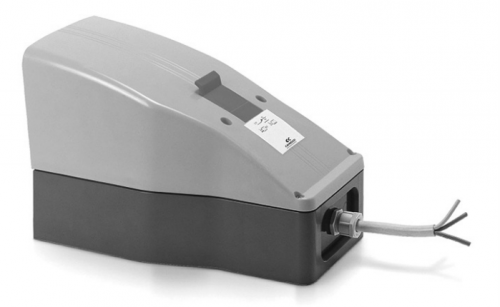

Электрическая педаль 3E2-925
Усилие переключения = 17Н

Пневматическая педаль мод. 234-925 и мод. 235-925
Рабочее давление = 2 ÷ 8 бар
Расход воздуха = 60 Нл/мин
Фитинг с присоединением М5 под трубку 4 мм
