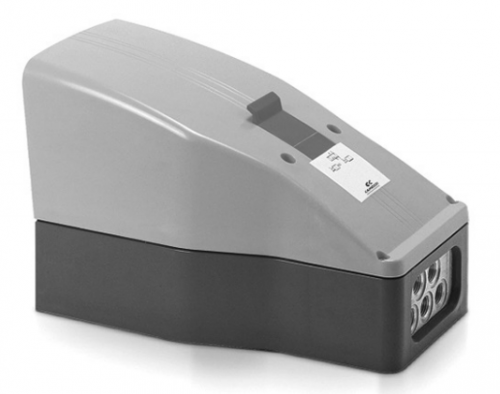

Пневматическая педаль Camozzi
Описание
Пневматическая педаль Серия 3 и 2
Электрическая педаль Серия 3
Запрос цен и сроков на info@binomkip.ruСерия 3: 5/2 лин./поз. Н.З. и Н.О., присоединение G1/4
Серия 2: 3/2 лин./поз. Н.З., присоединение M5 и под трубку 4/2
Электрическая часть педали представляет собой контактную группу реле, состоящую из нормально замкнутого и нормально разомкнутого контактов и имеет передний вывод для кабеля (PG9). Педаль может фиксироваться в нижнем положении или иметь пружинный возврат в зависимости от положения ключа, расположенного под красной защитной крышкой (см. рисунок позицию X).
Конструкция |
пневматическая педаль: золотникового типа, распределитель встроен в корпус педали |
Тип распределителя |
5/2, 3/2 лин./поз., Н.З. |
Материалы |
Серия 3: корпус - пластмасса, корпус клапана - алюминий, золотник - нержавеющая сталь, уплотнения - NBR Серия 2: корпус - алюминий, клапан - латунь, уплотнения - NBR |
Присоединение |
Серия 3: G1/4 |
Рабочая температура |
0°C ÷ 50 °C (при сухом воздухе -10°C) |
Температура |
0°C ÷ 50 °C |
Подвод кабеля |
посредством провода PG9 |
Класс защиты |
IP20 |
Рабочая среда |
очищенный воздух без необходимости маслораспыления. Требуется установка центробежного |
Усилие переключения при 6 бар = 17Н
Рабочее давление = 2.5 ÷ 8 бар
Расход воздуха = 650 Нл/мин
Мод. |
Символ |
354N-925 |
VN18 - VN19 |
