Camozzi Серия NA - Распределители с электропневматическим и пневматическим управлением

 Конструкция

 золотникового типа (с пилотным управлением)

 Функция распределителя

 3/2 - 5/2 - 5/3 лин./поз.

 Материалы

 корпус - алюминий,
 золотник - нержавеющая сталь,
 уплотнения - NBR

 Крепление

 два отверстия ø 5 мм в корпусе распределителя

 Присоединение

 2 - 4 = NAMUR
 1 - 3 - 5 = G1/4

 Установка

 на устройства с приточной поверхностью стандарта NAMUR

 Рабочая температура

 0°C ÷ 60°C (при сухом воздухе -20°C)

 Рабочее давление

 1,5 - 10 бар при двустороннем управлении
 2,5 - 10 бар при одностороннем управлении

 Номинальное давление

 6 бар

 Номинальный расход

 Qn = 1000 Нл/мин

 Условный проход

 8 мм

 Рабочая среда

 очищенный воздух без необходимости маслораспыления. Требуется установка центробежного
 фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4].

   NA

5

4N

-

15

-

02

-

U7

7

NA

 Серия: NAMUR

5

 Количество линий и позиций:
 3 = 3/2 Н.З.
 4 = 3/2 Н.О.
 5 = 5/2
 6 = 5/3 с закрытой центральной позицией
 7 = 5/3 с открытой центральной позицией
 8 = 5/3 с подачей давления в обе линии

4N

 Присоединение: 4 = G1/4, NAMUR

15

 Управление:

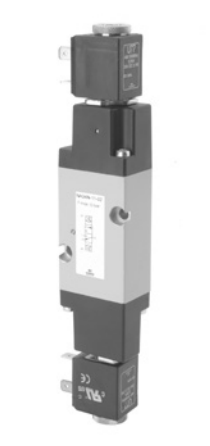

 11 = электропневматическое, двустороннее

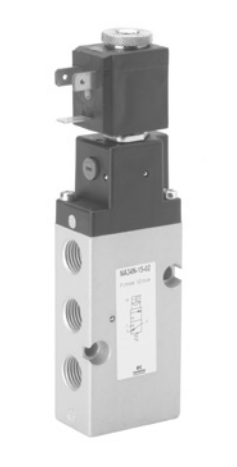

 15 = электропневматическое, с пружинным возвратом

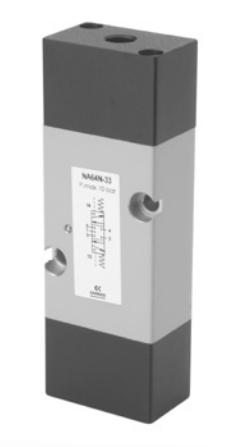

 33 = пневматическое, двустороннее

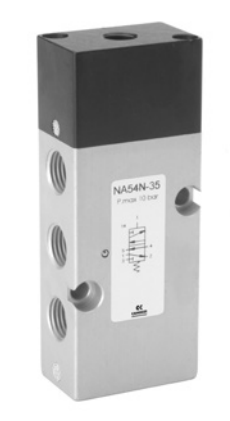

 35 = пневматическое, с пружинным возвратом

02

 Присоединение соленоида: 02 = соленоид 22 x 22

U7

 Герметизирующий материал / Размеры соленоида:
 A8 = PPS / 30 x 30
 G7 = PA / 22 x 22
 G8 = PA / 30 x 30 (только 24 V DC)
 G9 = PA / 22 x 58
 H8 = взрывобезопасный, самогасящийся PA (30 x 30)
 U7 = PET / 22 x 22

7
