Серия 3 - Распределители
- "33" - 3/2 Н.З.
- "34" - 3/2 (Н.О.), только моностабильный
- "35" - 5/2
- "36" - 5/3 закрытая центральная позиция
- "37" - 5/3 открытая центральная позиция
- "38" - 5/3 подача давления в обе линии
- "39" - 1x 3/2 Н.З. + 1x 3/2 Н.О.
- "4" - G1/4
- "8" - G1/8
- Стандарт
- "D" - сдвоенный распределитель (2x3/2)
- "L" - для сборки на плите (только 3/2 лин./поз. G1/8)
- "011" - соленоиды с двух сторон, горизонтальные (Управление)
- "015" - один соленоид, горизонтальный, пружинный возврат (Управление)
- "033" - пневматическое / пневматическое (Управление)
- "035" - пневматическое / пружинный возврат (Управление)
- "E15" - один соленоид, внешнее питание пилотного распределителя (Управление)
- "E11" - соленоиды с двух сторон, внешнее питание пилотного распределителя (Управление)
- "016" - один соленоид (горизонтальный), возвратная пневмопружина (Управление)
- Без соленоида (приобретается отдельно)
- Без соленоида (пневматическое управление)
- "U7" - PET / 22 x 22 (Герм. Материл / размер соленоида)
- "G7" - PA / 22 x 22 (Герм. Материл / размер соленоида)
- -
- "3" - 24V DC 5W
- "7" - 24V DC 3,1W
- "J" - 230/240V AC 50/60Hz 3,5VA 3,5VA
- "H" - 24V 50/60Hz 3,5VA
- Бистабильное, под отвертку, стандарт (тип ручного дублирования)
- "IL" - бистабильное, флажок
- "IM" - моностабильное, кнопка
- -
Описание

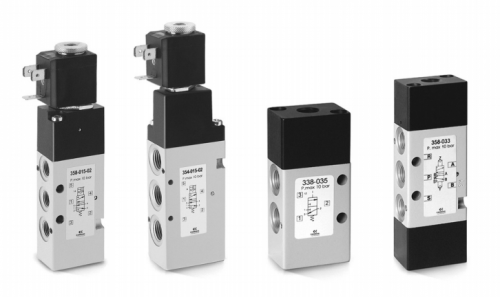

РаспределителиСерия 3
Более детальное описание находится в документации (внизу).
2х3/2, 3/2, 5/2, 5/3 лин./поз.
Присоединение: G1/8 и G1/4
Распределители Серии 3, с присоединением G1/8 и G1/4, структурой 3/2, 2 x 3/2, 5/2 и 5/3 лин./поз. разработаны в двух основных версиях:
- с электропневматическим управлением и пружинным возвратом;
- с двусторонним электропневматическим управлением.
Распределители Серии 3 управляются электрическими катушками Серий U и G с размерами 22х22 мм. Распределители снабжены ручным дублированием.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
|
Конструкция |
золотникового типа (с пилотным управлением) |
Тип распределителя |
2x3/2 - 3/2 - 5/2 - 5/3 лин./поз. |
Материалы |
корпус – алюминий, золотник – нержавеющая сталь, уплотнения – NBR |
Присоединение |
G1/8, G1/4 |
Рабочая температура |
0°C ÷ 60°C (при сухом воздухе -20°C) |
Рабочая среда |
очищенный воздух без необходимости маслораспыления. Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4]. |
КОДИРОВКА |
|||||||||||
3 |
3 |
8 |
D |
- |
015 |
- |
02 |
- |
U7 |
7 |
|
3 |
СЕРИЯ |
||||||||||
3 |
КОЛИЧЕСТВО ЛИНИЙ И ПОЗИЦИЙ: 3 = 3/2 Н.З. 4 = 3/2 серия 3 (Н.О.), только моностабильный 5 = 5/2 6 = 5/3 закрытая центральная позиция 7 = 5/3 открытая центральная позиция 8 = 5/3 подача давления в обе линии 9 = 1x 3/2 Н.З. + 1x 3/2 Н.О. |
||||||||||
8 |
ПРИСОЕДИНЕНИЕ: 8 = G1/8 4 = G1/4 |
||||||||||
D |
ИСПОЛНЕНИЕ: = стандарт D = сдвоенный распределитель (2x3/2) L = для сборки на плите (только 3/2 лин./поз. G1/8) |
||||||||||
015 |
УПРАВЛЕНИЕ: 011 = соленоиды с двух сторон (горизонтальные) 015 = один соленоид (горизонтальный), пружинный возврат 016 = один соленоид (горизонтальный), возвратная пневмопружина E11 = соленоиды с двух сторон, внешнее питание пилотного распределителя E15 = один соленоид, внешнее питание пилотного распределителя 033 = пневматическое / пневматическое 035 = пневматическое / пружинный возврат |
||||||||||
02 |
ПРИСОЕДИНЕНИЕ СОЛЕНОИДА: 02 = соленоид 22 x 22 |
||||||||||
U7 |
ГЕРМЕТИЗИРУЮЩИЙ МАТЕРИАЛ / РАЗМЕРЫ СОЛЕНОИДА: A8 = PPS / 30 x 30 G7 = PA / 22 x 22 G8 = PA / 30 x 30 (только 24 V DC) G9 = PA / 22 x 58 H8 = PA 6 V0 / 30 x 30 U7 = PET / 22 x 22 |
||||||||||
7 |
НАПРЯЖЕНИЕ СОЛЕНОИДА: B= 24V AC 50/60Hz (A8 - 5VA), (H8 - 5,3VA) C= 48V AC 50/60Hz (H8 - 5,3VA) D= 110V AC 50/60Hz (A8 - 5VA), (H8 - 5,3VA) E= 230V AC 50/60Hz (A8 - 5VA), (H8 - 5,3VA) F= 380V AC 50/60Hz (U7 - 7VA), (G7 - 7VA) H= 24V 50/60Hz (U7 – 3,5VA), (G7 – 3,5VA); 12V DC (U7 – 3,1W), (G7 – 3,1W) K= 72V DC (U7 – 4,8W), (G7 – 4,8W); 110V AC 50/60Hz (U7 – 4,3VA), (G7 – 4,3VA); 125V AC 50/60Hz (U7 – 5,5VA), (G7 – 5,5VA) K1*= 72V DC (U7 – 4,8W), (G7 – 4,8W); 110V AC 50/60Hz (U7 – 4,3VA), (G7 – 4,3VA); 125V AC 50/60Hz (U7 – 5,5VA), (G7 – 5,5VA) J= 230V AC 50/60Hz (U7 – 3,5VA), (G7 – 3,5VA); 240V AC 50/60Hz (U7 – 4VA), (G7 – 4VA) 1= 6V DC (U7 – 5,1W), (G7 – 5,1W) 2= 12V DC (U7 – 5W), (G7 – 5W) 3= 24V DC (U7 – 5W), (G7 – 5W), (A8 – 4W), (H8 – 5,4W), (G9 – 4/2W) 4= 48V DC (U7 – 5,3W), (G7 – 5,3W), (A8 – 4W) 6= 110V DC (U7 – 4,2W), (G7 – 4,2W) 7= 24V DC (U7 – 3,1W), (G7 – 3,1W); 48V AC 50/60Hz (U7 – 3,5VA), (G7 – 3,5VA) 71*= 24V DC (U7 – 3,1W), (G7 – 3,1W); 48V AC 50/60Hz (U7 – 3,5VA), (G7 – 3,5VA) 9= 48V DC (U7 – 3,1W), (G7 – 3,1W) 10= 110V DC (U7 – 3,2W), (G7 – 3,2W) * Для Н.О. распределителей с подводом воздуха через отверстие в корпусе ** Вместо “0” ставится буква или цифра соответствующая необходимому напряжению |
||||||||||
|
ТИП РУЧНОГО ДУБЛИРОВАНИЯ: = бистабильное, под отвертку, стандарт IL = бистабильное, флажок (по запросу) IM = моностабильное, кнопка (по запросу) |
ТИПЫ РУЧНОГО ДУБЛИРОВАНИЯ

Пример распределителя с бистабильным ручным Примеры распределителей с моностабильной кнопкой
дублированием под отвертку (стандарт). (IM) и бистабильным (IL) ручным дублированием.
Оба исполнения доступны только по заказу.
Пример кода для заказа: 354-015-22IL.
3/2 распределитель, G1/8, односторонний - Мод. 338... и 348..., Н.З. и Н.О.
Распределители с электропневматическим управлением и пружинным возвратом

|
|||||
Мод. |
Монтаж |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Символ |
338-015-02 |
без плиты |
3/2 Н.З. |
700 |
1.4 ÷ 10 |
EV10 |
338L-015-02 |
на плите |
3/2 Н.З. |
700 |
1.4 ÷ 10 |
EV10 |
348-015-02 |
без плиты |
3/2 Н.О. |
700 |
1.4 ÷ 10 |
EV12 |
348L-015-02 |
на плите |
3/2 Н.О. |
700 |
1.4 ÷ 10 |
EV12 |
3/2 распределитель, G1/8, двусторонний Мод. 338...
Распределители с двусторонним электропневматическим управлением.
В зависимости от последнего импульса остаются или в Н.З., или в Н.О. положении.

|
|||||
Мод. |
Монтаж |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Символ |
338-011-02 |
без плиты |
3/2 |
700 |
0.4 ÷ 10 |
EV14 |
338L-011-02 |
на плите |
3/2 |
700 |
0.4 ÷ 10 |
EV14 |
2x3/2 распределитель, G1/8, Мод. 338D... - 348D... - 398D...
Распределители с двумя 3/2 лин/поз. клапанами в одном корпусе.

|
|||||
Мод. |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Давление управления, Бар |
Символ |
338D-015-02 |
2 x 3/2 Н.З. |
700 |
1.4 ÷ 10 |
- |
EV39 |
348D-015-02 |
2 x 3/2 Н.О. |
700 |
1.4 ÷ 10 |
- |
EV41 |
338D-E15-02 |
2 x 3/2 Н.З. |
700 |
-0,9 ÷ 10 |
1.4 ÷ 10 |
EV40 |
348D-E15-02 |
2 x 3/2 Н.О. |
700 |
-0,9 ÷ 10 |
1.4 ÷ 10 |
EV44 |
398D-015-02 |
1 x 3/2 Н.З. + 1 x 3/2 Н.О. |
700 |
1.4 ÷ 10 |
- |
EV43 |
398D-E15-02 |
1 x 3/2 Н.З. + 1 x 3/2 Н.О. |
700 |
-0,9 ÷ 10 |
1.4 ÷ 10 |
EV42 |
5/2 распределитель, G1/8, односторонний Мод. 358...
Распределители с электропневматическим управлением и пружинным возвратом, используются для запитки пневмоцилиндров двустороннего действия.

|
|||||
Мод. |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Давление управления, Бар |
Символ |
358-015-02 |
5/2 |
700 |
1.4 ÷ 10 |
- |
EV18 |
358-E15-02 |
5/2 |
700 |
-0,9 ÷ 10 |
1.4 ÷ 10 |
EV19 |
358-016-02 |
5/2 |
700 |
1.4 ÷ 10 |
- |
EV21 |
5/2 распределитель, G1/8, двусторонний Мод. 358...
Распределители с двусторонним электропневматическим управлением используются для запитки пневмоцилиндров двустороннего действия.

|
|||||
Мод. |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Давление управления, Бар |
Символ |
358-011-02 |
5/2 |
700 |
0.4 ÷ 10 |
- |
EV23 |
358-E11-02 |
5/2 |
700 |
-0,9 ÷ 10 |
0.4 ÷ 10 |
EV25 |
5/2-лин/поз. распределитель, G1/8, двусторонний Мод. 358...
Распределители Серии 3, G1/8 5/2 лин./поз. с двусторонним электропневматическим управлением и ручным дублированием, прямого действия.

|
|||
Мод. |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
358-V11-02S03 |
5/2 |
700 |
0.5 ÷ 10 |
5/3 распределитель, G1/8, Мод. 368... - 378... - 388...
Распределители с электропневматическим управлением и пружинным возвратом в устойчивое среднее положение.

|
|||||
Мод. |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Давление управления, Бар |
Символ |
368-011-02 |
5/3 CC |
700 |
1 ÷ 10 |
- |
EV28 |
368-E11-02 |
5/3 CC |
700 |
-0,9 ÷ 10 |
1 ÷ 10 |
EV29 |
378-011-02 |
5/3 CO |
700 |
1 ÷ 10 |
- |
EV32 |
378-E11-02 |
5/3 CO |
700 |
-0,9 ÷ 10 |
1 ÷ 10 |
EV34 |
388-011-02 |
5/3 CP |
700 |
1 ÷ 10 |
- |
EV36 |
388-E11-02 |
5/3 CP |
700 |
-0,9 ÷ 10 |
1 ÷ 10 |
EV37 |
3/2 распределитель, G1/4, односторонний Мод. 334... - 344...
Эти распределители с электропневматическим управлением и пружинным возвратом, поставляются в Н.З. (нормально закрытом) или Н.О. (нормально открытом) исполнениях.

|
||||||
Мод. |
Монтаж |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Давление управления, Бар |
Символ |
334-015-02 |
без плиты |
3/2 Н.З. |
1300 |
1.4 ÷ 10 |
- |
EV10 |
334-E15-02 |
без плиты |
3/2 Н.З. |
1300 |
-0,9 ÷ 10 |
1.4 ÷ 10 |
EV11 |
344-015-02 |
без плиты |
3/2 Н.О. |
1300 |
1.4 ÷ 10 |
- |
EV12 |
344-E15-02 |
без плиты |
3/2 Н.О. |
1300 |
-0,9 ÷ 10 |
1.4 ÷ 10 |
EV13 |
3/2 распределитель, G1/4, двусторонний Мод. 334...
Распределители с двусторонним электропневматическим управлением.
В зависимости от последнего импульса остаются или в Н.З., или в Н.О. положении.

|
||||||
Мод. |
Монтаж |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Давление управления, Бар |
Символ |
334-011-02 |
без плиты |
3/2 |
1300 |
0.4 ÷ 10 |
- |
EV14 |
334-E11-02 |
без плиты |
3/2 |
1300 |
-0,9 ÷ 10 |
0.4 ÷ 10 |
EV15 |
2x3/2 распределитель, G1/4, Мод. 334D... - 344D... - 394D...
Распределители доступны в исполнении с двумя 3/2 лин/поз. клапанами в одном корпусе.

|
|||||
Мод. |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Давление управления, Бар |
Символ |
334D-015-02 |
2 x 3/2 Н.З. |
1200 |
1.4 ÷ 10 |
- |
EV39 |
344D-015-02 |
2 x 3/2 Н.О. |
1050 |
1.4 ÷ 10 |
- |
EV41 |
334D-E15-02 |
2 x 3/2 Н.З. |
1200 |
-0,9 ÷ 10 |
1.4 ÷ 10 |
EV40 |
344D-E15-02 |
2 x 3/2 Н.О. |
1050 |
-0,9 ÷ 10 |
1.4 ÷ 10 |
EV44 |
394D-015-02 |
1 x 3/2 Н.З. + 1 x 3/2 Н.О. |
1050 |
1.4 ÷ 10 |
- |
EV43 |
394D-E15-02 |
1 x 3/2 Н.З. + 1 x 3/2 Н.О. |
1050 |
-0,9 ÷ 10 |
1.4 ÷ 10 |
EV42 |
5/2 распределитель, G1/4, односторонний Мод. 354...
Распределители с электропневматическим управлением и пружинным возвратом.

|
|||||
Мод. |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Давление управления, Бар |
Символ |
354-015-02 |
5/2 |
1300 |
1.4 ÷ 10 |
- |
EV18 |
354-E15-02 |
5/2 |
1300 |
-0,9 ÷ 10 |
1.4 ÷ 10 |
EV19 |
5/2 распределитель, G1/4, двусторонний Мод. 354...
Распределители с двусторонним электропневматическим управлением используются для запитки пневмоцилиндров двустороннего действия.

|
|||||
Мод. |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Давление управления, Бар |
Символ |
354-011-02 |
5/2 |
1300 |
0.4 ÷ 10 |
- |
EV23 |
354-E11-02 |
5/2 |
1300 |
-0,9 ÷ 10 |
0.4 ÷ 10 |
EV25 |
5/3 распределитель, G1/4, Мод. 364... - 374... - 384...
Распределители с электропневматическим управлением и пружинным возвратом в устойчивое среднее положение.

|
|||||
Мод. |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Давление управления, Бар |
Символ |
364-011-02 |
5/3 CC |
1200 |
1 ÷ 10 |
- |
EV28 |
364-E11-02 |
5/3 CC |
1200 |
-0,9 ÷ 10 |
1 ÷ 10 |
EV29 |
374-011-02 |
5/3 CO |
1200 |
1 ÷ 10 |
- |
EV32 |
374-E11-02 |
5/3 CO |
1200 |
-0,9 ÷ 10 |
1 ÷ 10 |
EV34 |
384-011-02 |
5/3 CP |
1200 |
1 ÷ 10 |
- |
EV36 |
384-E11-02 |
5/3 CP |
1200 |
-0,9 ÷ 10 |
1 ÷ 10 |
EV37 |
3/2 распределитель, G1/8 и G1/4, односторонний
Для распределителей с присоединением G1/8 подвод воздуха в порт 12 осуществляется через отверстие G1/8 (см. чертеж, размер A1),
с присоединением G1/4 – через отверстие M5 (см. размер T).

|
||||||||||||||||||||||||
Мод. |
Монтаж |
Функция |
Расход, Нл/мин |
Мин. Давление управления |
Рабочее давление |
A |
A1 |
B |
C |
D |
E |
F |
G |
H |
I |
L |
M |
N |
O |
P |
S |
T |
U |
Z |
338-035 |
без плиты |
3/2 Н.З. |
700 |
1.4 бар |
-0,9 ÷ 10 бар |
G1/8 |
G1/8 |
5 |
3,2 |
- |
5,7 |
18 |
21,4 |
18 |
21,4 |
69,8 |
22 |
- |
11,5 |
32 |
30,4 |
- |
- |
- |
338L-035 |
на плите |
3/2 Н.З. |
700 |
1.4 бар |
-0,9 ÷ 10 бар |
G1/8 |
G1/8 |
- |
3,2 |
31,4 |
5,7 |
18 |
21,4 |
- |
21,4 |
69,8 |
22 |
17,4 |
11,5 |
32 |
30,4 |
- |
- |
- |
334-035 |
без плиты |
3/2 Н.З. |
1300 |
1.4 бар |
-0,9 ÷ 10 бар |
G1/4 |
- |
4,1 |
- |
- |
- |
22 |
21,4 |
22 |
21,4 |
73 |
25 |
- |
16 |
40 |
32,4 |
М5 |
48,5 |
8 |
3/2 распределитель, G1/8 и G1/4, двусторонний
Для распределителей с присоединением G1/8 подвод воздуха в порт 10, 12 осуществляется через отверстие G1/8 (см. чертеж, размер A1), с присоединением G1/4 – через отверстие M5 (см. размер T).

|
||||||||||||||||||||||||
Мод. |
Монтаж |
Функция |
Расход, Нл/мин |
Мин. Давление управления |
Рабочее давление |
A |
A1 |
B |
C |
D |
E |
F |
G |
H |
I |
L |
M |
N |
O |
P |
S |
T |
U |
Z |
338-033 |
без плиты |
3/2 Н.З. |
700 |
0.4 бар |
-0,9 ÷ 10 бар |
G1/8 |
G1/8 |
5 |
- |
- |
- |
18 |
30,4 |
18 |
30,4 |
78,8 |
22 |
- |
11,5 |
32 |
41,7 |
- |
- |
- |
338L-033 |
на плите |
3/2 Н.З. |
700 |
0.4 бар |
-0,9 ÷ 10 бар |
G1/8 |
G1/8 |
5 |
3,2 |
13,4 |
32,7 |
18 |
30,4 |
- |
30,4 |
78,8 |
22 |
17,4 |
- |
32 |
41,7 |
- |
- |
- |
334-033 |
без плиты |
3/2 Н.О. |
1300 |
0.4 бар |
-0,9 ÷ 10 бар |
G1/4 |
- |
4,1 |
- |
- |
- |
22 |
29,7 |
22 |
29,7 |
81,3 |
25 |
- |
16 |
40 |
40,7 |
M5 |
- |
- |
5/2 распределитель, G1/8 и G1/4, односторонний
Для распределителей с присоединением G1/8 подвод воздуха в порт 14 осуществляется через отверстие G1/8 (см. чертеж, размер A1), с присоединением G1/4 – через отверстие M5 (см. размер T).

|
|||||||||||||||||||||||
Мод. |
Функция |
Расход, Нл/мин |
Мин. Давление управления |
Рабочее давление |
A |
A1 |
B |
C |
D |
E |
F |
G |
H |
I |
L |
M |
N |
O |
P |
S |
T |
U |
Z |
358-035 |
5/2 |
700 |
1.4 бар |
-0,9 ÷ 10 бар |
G1/8 |
G1/8 |
5 |
3,2 |
31,4 |
23,8 |
36 |
21,4 |
18 |
30,4 |
87,8 |
22 |
17,4 |
11,5 |
32 |
30,4 |
- |
- |
- |
354-035 |
5/2 |
1300 |
1.6 бар |
-0,9 ÷ 10 бар |
G1/4 |
- |
4,1 |
3,2 |
36 |
25,4 |
44 |
21,4 |
22 |
30,4 |
95 |
25 |
21 |
16 |
40 |
32,4 |
M5 |
70,5 |
8 |
5/2 распределитель, G1/8 и G1/4, двусторонний
Для распределителей с присоединением G1/8 подвод воздуха в порт 12, 14 осуществляется через отверстие G1/8 (см. чертеж, размер A1), с присоединением G1/4 – через отверстие M5 (см. размер T).

|
|||||||||||||||||||||||
Мод. |
Функция |
Расход, Нл/мин |
Мин. Давление управления |
Рабочее давление |
A |
A1 |
B |
C |
D |
E |
F |
G |
H |
I |
L |
M |
N |
O |
P |
S |
T |
U |
Z |
358-033 |
5/2 |
700 |
1.4 бар |
-0,9 ÷ 10 бар |
G1/8 |
G1/8 |
5 |
3,2 |
31,4 |
32,8 |
36 |
30,4 |
18 |
39,4 |
96,8 |
22 |
17,4 |
11,5 |
32 |
39,4 |
- |
- |
- |
354-033 |
5/2 |
1300 |
1.6 бар |
-0,9 ÷ 10 бар |
G1/4 |
- |
4,1 |
3,2 |
36 |
33,7 |
44 |
29,7 |
22 |
40,7 |
103,3 |
25 |
21 |
16 |
40 |
40,7 |
M5 |
54,3 |
8 |
5/3 распределитель, G1/8 и G1/4, двусторонний
Для распределителей с присоединением G1/8 подвод воздуха в порт 12, 14 осуществляется через отверстие G1/8 (см. чертеж, размер A1), с присоединением G1/4 – через отверстие M5 (см. размер T).

СС – с закрытой центральной позицией
CO – с открытой центральной позицией
CP – с подачей давления в обе линии
|
||||||||||||||||||||||||
Мод. |
Функция |
Расход, Нл/мин |
Мин. Давление управления |
Рабочее давление |
A |
A1 |
B |
C |
D |
E |
F |
G |
H |
I |
L |
M |
N |
O |
P |
S |
T |
U |
Z |
Символ |
368-033 |
5/3 CC |
700 |
1 бар |
-0,9 ÷ 10 бар |
G1/8 |
G1/8 |
5 |
3,2 |
31,4 |
32,8 |
36 |
30,4 |
18 |
39,4 |
96,8 |
22 |
17,4 |
11,5 |
32 |
39,4 |
- |
- |
- |
VP08 |
364-033 |
5/3 CC |
1200 |
1 бар |
-0,9 ÷ 10 бар |
G1/4 |
- |
4,1 |
3,2 |
36 |
33,7 |
44 |
29,7 |
22 |
40,7 |
103,3 |
25 |
21 |
16 |
40 |
40,7 |
M5 |
54,3 |
8 |
VP08 |
378-033 |
5/3 CО |
700 |
1 бар |
-0,9 ÷ 10 бар |
G1/8 |
G1/8 |
5 |
3,2 |
31,4 |
32,8 |
36 |
30,4 |
18 |
39,4 |
96,8 |
22 |
17,4 |
11,5 |
32 |
39,4 |
- |
- |
- |
VP09 |
374-033 |
5/3 CО |
1050 |
1 бар |
-0,9 ÷ 10 бар |
G1/4 |
- |
4,1 |
3,2 |
36 |
33,7 |
44 |
29,7 |
22 |
40,7 |
103,3 |
25 |
21 |
16 |
40 |
40,7 |
M5 |
54,3 |
8 |
VP09 |
388-033 |
5/3 CР |
700 |
1 бар |
-0,9 ÷ 10 бар |
G1/8 |
G1/8 |
5 |
3,2 |
31,4 |
32,8 |
36 |
30,4 |
18 |
39,4 |
96,8 |
22 |
17,4 |
11,5 |
32 |
39,4 |
- |
- |
- |
VP10 |
384-033 |
5/3 CР |
1050 |
1 бар |
-0,9 ÷ 10 бар |
G1/4 |
- |
4,1 |
3,2 |
36 |
33,7 |
44 |
29,7 |
22 |
40,7 |
103,3 |
25 |
21 |
16 |
40 |
40,7 |
M5 |
54,3 |
8 |
VP10 |
2 x 3/2 распределитель, G1/8 и G1/4, двусторонний
Для распределителей с присоединением G1/8 подвод воздуха в порт 12, 14 осуществляется через отверстие G1/8 (см. чертеж, размер A1), с присоединением G1/4 – через отверстие M5 (см. размер T).

|
||||||||||||||||||||||||
Мод. |
Функция |
Расход, Нл/мин |
Мин. Давление управления |
Рабочее давление |
A |
A1 |
B |
C |
D |
E |
F |
G |
H |
I |
L |
M |
N |
O |
P |
S |
T |
U |
Z |
Символ |
338D-035 |
2x3/2 Н.З. |
700 |
1.4 бар |
-0,9 ÷ 10 бар |
G1/8 |
G1/8 |
5 |
3,2 |
31,4 |
32,8 |
36 |
30,4 |
18 |
39,4 |
96,8 |
22 |
17,4 |
11,5 |
32 |
39,4 |
- |
- |
- |
VP11 |
334D-035 |
2x3/2 Н.З. |
1050 |
1.4 бар |
-0,9 ÷ 10 бар |
G1/4 |
- |
4,1 |
3,2 |
36 |
33,7 |
44 |
29,7 |
22 |
40,7 |
103,3 |
25 |
21 |
16 |
40 |
40,7 |
M5 |
54,3 |
8 |
VP11 |
348D-035 |
2x3/2 Н.О. |
700 |
1.4 бар |
-0,9 ÷ 10 бар |
G1/8 |
G1/8 |
5 |
3,2 |
31,4 |
32,8 |
36 |
30,4 |
18 |
39,4 |
96,8 |
22 |
17,4 |
11,5 |
32 |
39,4 |
- |
- |
- |
VP12 |
344D-035 |
2x3/2 Н.О. |
1050 |
1.4 бар |
-0,9 ÷ 10 бар |
G1/4 |
- |
4,1 |
3,2 |
36 |
33,7 |
44 |
29,7 |
22 |
40,7 |
103,3 |
25 |
21 |
16 |
40 |
40,7 |
M5 |
54,3 |
8 |
VP12 |
398D-035 |
2x3/2 Н.З./Н.О. |
700 |
1.4 бар |
-0,9 ÷ 10 бар |
G1/8 |
G1/8 |
5 |
3,2 |
31,4 |
32,8 |
36 |
30,4 |
18 |
39,4 |
96,8 |
22 |
17,4 |
11,5 |
32 |
39,4 |
- |
- |
- |
VP13 |
394D-035 |
2x3/2 Н.З./Н.О. |
1050 |
1.4 бар |
-0,9 ÷ 10 бар |
G1/4 |
- |
4,1 |
3,2 |
36 |
33,7 |
44 |
29,7 |
22 |
40,7 |
103,3 |
25 |
21 |
16 |
40 |
40,7 |
M5 |
54,3 |
8 |
VP13 |
