Camozzi Серия PN - Электропневматические распределители прямого действия

Нет в наличии

Нашли дешевле?

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Электропневматические распределители прямого действия Серия PN

Запрос цен и сроков на info@binomkip.ru

3/2 лин./поз. Нормально закрытые (Н.З.).
Присоединение M5 (для одно- и многоместных плит), быстроразъемное соединение ø 3 и 4 мм (для группового монтажа на плите).

Распределители прямого действия Серии PN доступны 3/2 лин./поз., нормально закрытые (Н.З.). Распределители могут быть установлены как на одноместную, так и на многоместные плиты. Распределители оснащены ручным дублированием.
» Компактный дизайн, идеальный для использования в ограниченном пространстве

ПРИМЕЧАНИЕ: Большинство распределителей Серии PN предназначены для работы на постоянном токе (DC). Для запитки переменным током (AC) того же напряжения необходимо использовать разъем со встроенным преобразователем напряжения Мод.125-900.

Тип распределителя	3/2 лин./поз. Н.З.
Действие	прямого действия, седельного типа
Пневматические присоединения	винтами на плите, резьба M3
Номинальный диаметр	0,8 мм
Номинальный расход	12 Нл/мин при давлении в 6 бар и ΔP 1 бар
kv (л/мин)	0,19
Рабочее давление	0 ÷ 10 бар
Рабочая температура	0 ÷ 50°C
Рабочая среда	очищенный воздух без необходимости маслораспыления. Требуется последовательная установка центробежных фильтров 25 мкм и 5 мкм, обеспечивающих класс очистки воздуха по стандарту ISO 8573-1:2010 [6:8:4]. Инертные газы.
Время срабатывания	вкл. <10 мс – выкл. <15 мс
Установка	в любом положении
Материалы
Внешние элементы	PBT технополимер
Уплотнения	PU, NBR (FKM по запросу)
Внутренние элементы	нержавеющая сталь
Электрические характеристики
Напряжение	24 … 205 V DC
Допустимый разброс напряжений	±10%
Потребляемая мощность	2 W - 1 W (только 24 V DC)
Рабочий цикл	100% непрерывный режим работы
Электрическое подключение	разъем по DIN 43650; расстояние между контактами 9,4 мм
Класс защиты	IP65 с разъемом
Специальные исполнения по запросу

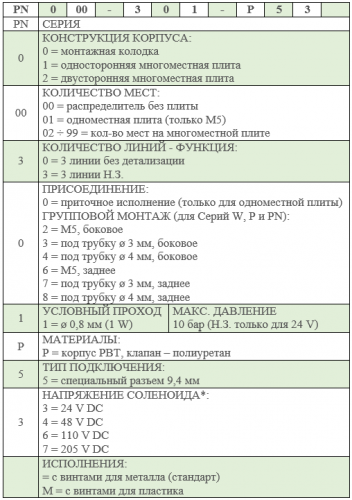

PN	0	00	-	3	0	1		-	P	5	3
PN	Серия
0	Конструкция корпуса: 0 = монтажная колодка
00	Количество мест: 00 = распределитель без плиты
3	Количество линий - функция: 0 = 3 линии без детализации 3 = 3 линии Н.З.
0	Присоединение: 0 = приточное исполнение (только для одноместной плиты) Групповой монтаж (для Серий W, P и PN): 2 = М5, боковое 3 = под трубку ø 3 мм, боковое 4 = под трубку ø 4 мм, боковое 6 = М5, заднее 7 = под трубку ø 3 мм, заднее 8 = под трубку ø 4 мм, заднее
1	Условный проход: 1 = ø 0,8 мм (1 W)						Макс. давление: 10 бар (Н.З. только для 24 V)
P	Материалы: P = корпус PBT, клапан - полиуретан
5	Тип подключения: 5 = специальный разъем 9,4 мм
3	Напряжение соленоида*: 3 = 24 V DC 4 = 48 V DC 6 = 110 V DC 7 = 205 V DC
	Исполнения: = с винтами для металла (стандарт) M = с винтами для пластика

В комплекте: 1x Уплотнение; 2x Винты

Мод.	Условный проход, мм	Kv (л/мин)	Расход Qn, Нл/мин	Давление мин-макс, бар

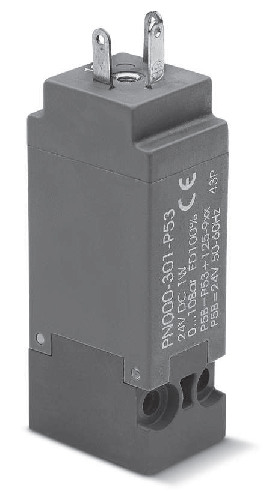

PN000-301-P53	0.8	0.18	12	0 ÷ 10

Распределители с электромагнитным управлением прямого действия. Серия PN

Документы

Распределители с электромагнитным управлением прямого действия. Серия PN 454,1 кб
