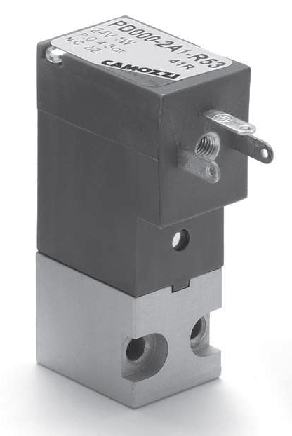

Электропневматические распределители прямого действия Серия PD

Запрос цен и сроков на info@binomkip.ru

2/2 лин./поз.
Нормально закрытые (Н.З.)

Электропневматические распределители прямого действия Серии PD обладают структурой 2/2 Н.З., доступны в нескольких типоразмерах и трёх различных исполнениях.
ПРИМЕЧАНИЕ: Большинство распределителей серии PD предназначены для работы на напряжении постоянного тока (DC). Для питания напряжением переменного тока (AC) того же номинала, необходимо использовать разъем со встроенным выпрямителем Мод. 125-900.

Тип распределителя	2/2 лин./поз. Н.З.
Действие	прямого действия, седельного типа
Пневматические присоединения	на плите с присоединительными отверстиями М5, крепление винтами М3
Номинальный диаметр	0,8 … 2,5 мм
Номинальный расход	25 … 125 Нл/мин при давлении в 6 бар и ΔP 1 бар
kv (л/мин)	0,39 … 1,93
Рабочее давление	-0,9 ÷ 4 … 12 бар
Рабочая температура	0 ÷ 50°C
Рабочая среда	очищенный воздух без необходимости маслораспыления. Требуется последовательная установка центробежных фильтров 25 мкм и 5 мкм, обеспечивающих класс очистки воздуха по стандарту ISO 8573-1:2010 [6:8:4]. Инертные газы.
Время срабатывания	вкл. <10 мс - выкл. <15 мс
Установка	в любом положении
Материалы
Внешние элементы	латунь, анодированный алюминий
Уплотнения	NBR (FKM по запросу)
Внутренние элементы	нержавеющая сталь
Электрические характеристики
Напряжение	24 V DC - 12 V DC - другие напряжения по запросу
Допустимый разброс напряжений	±10%
Потребляемая мощность	1 … 4 W
Рабочий цикл	100% непрерывный режим работы (1 и 2W); 50% (4W) см. диаграмму
Электрическое подключение	разъем по DIN 43650; расстояние между контактами 9,4 мм
Класс защиты	IP65 с разъемом
Специальные исполнения по запросу

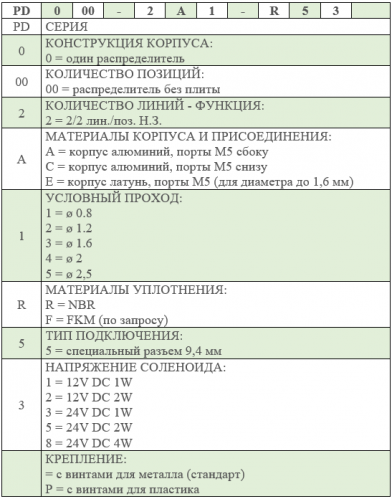

PD	0	00	-	2	A	1	-	R	5	3
PD	Серия
0	Конструкция корпуса: 0 = один распределитель
00	Количество позиций: 00 = распределитель без плиты
2	Количество линий - функция: 2 = 2/2 лин./поз. Н.З.
A	Материалы корпуса и присоединения: А = корпус алюминий, порты М5 сбоку С = корпус алюминий, порты М5 снизу Е = корпус латунь, порты М5 (для диаметра до 1,6 мм)
1	Условный проход: 1 = ø 0.8; 2 = ø 1.2; 3 = ø 1.6; 4 = ø 2; 5 = ø 2,5
R	Материалы уплотнения: R = NBR F = FKM (по запросу)
5	Тип подключения: 5 = специальный разъем 9,4 мм
3	Напряжение соленоида: 1 = 12V DC 1W 2 = 12V DC 2W 3 = 24V DC 1W 5 = 24V DC 2W 8 = 24V DC 4W
	Крепление: = с винтами для металла (стандарт) P = с винтами для пластика

Рабочая характеристика ниже 50% (50% вкл, 50% выкл)
Т1 = время цикла (максимум 5 минут)
Т2 = время работы (включено)
t = время (минуты)
V = рабочее напряжение (Вольт)
ED = T2/T1 x 100

В комплекте:
2х Уплотнения OR
2х Винты М3х20 UNI 8112 (для стандартного исполнения) или 2х Винты М3х23 UNI 10227 (для исполнения P)
Для использования на вакууме, вакуум подать на порт 2, порт 1 - к потребителю.

Мод.	Условный проход, мм	Kv (л/мин)	Расход Qn, Нл/мин	Давление мин-макс, бар	Потребляемая мощность (W)	ED (%)
PD000-2A1-R51	0.8	0.39	25	0 ÷ 12	1	100
PD000-2A1-R53	0.8	0.39	25	0 ÷ 12	1	100
PD000-2A2-R52	1.2	0.54	35	0 ÷ 12	2	100
PD000-2A2-R55	1.2	0.54	35	0 ÷ 12	2	100
PD000-2A3-R52	1.6	0.70	45	0 ÷ 7	2	100
PD000-2A3-R55	1.6	0.70	45	0 ÷ 7	2	100
PD000-2A4-R58	2	1.31	85	0 ÷ 6	4	50
PD000-2A5-R58	2.5	1.93	-	0 ÷ 4	4	50

В комплекте:
1х Уплотнение
2х Винты М3х8 UNI 5931
Для использования на вакууме, вакуум подать на порт 2, порт 1 - к потребителю.

Мод.	Условный проход, мм	Kv (л/мин)	Расход Qn, Нл/мин	Давление мин-макс, бар	Потребляемая мощность (W)	ED (%)
PD000-2C1-R51	0.8	0.39	25	0 ÷ 12	1	100
PD000-2C1-R53	0.8	0.39	25	0 ÷ 12	1	100
PD000-2C2-R52	1.2	0.54	35	0 ÷ 12	2	100
PD000-2C2-R55	1.2	0.54	35	0 ÷ 12	2	100
PD000-2C3-R52	1.6	0.70	45	0 ÷ 7	2	100
PD000-2C3-R55	1.6	0.70	45	0 ÷ 7	2	100
PD000-2C4-R58	2	1.31	85	0 ÷ 6	4	50
PD000-2C5-R58	2.5	1.93	-	0 ÷ 4	4	50

Для использования на вакууме, вакуум подать на порт 2, порт 1 - к потребителю.

Мод.	Условный проход, мм	Kv (л/мин)	Расход Qn, Нл/мин	Давление мин-макс, бар	Потребляемая мощность (W)	ED (%)
PD000-2E1-R51	0.8	0.39	25	0 ÷ 12	1	100
PD000-2E1-R53	0.8	0.39	25	0 ÷ 12	1	100
PD000-2E2-R52	1.2	0.54	35	0 ÷ 12	2	100
PD000-2E2-R55	1.2	0.54	35	0 ÷ 12	2	100
PD000-2E3-R52	1.6	0.70	45	0 ÷ 7	2	100
PD000-2E3-R55	1.6	0.70	45	0 ÷ 7	2	100
