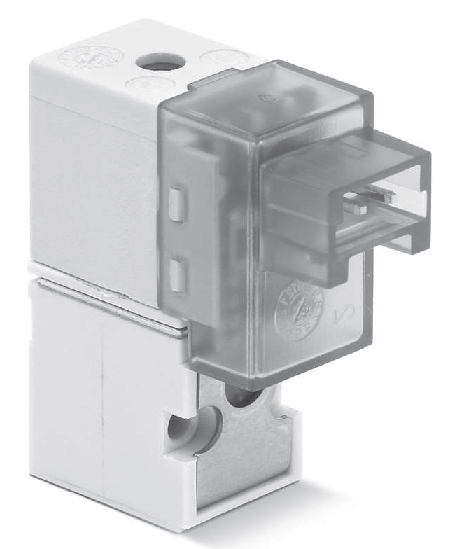

Camozzi Серии KN - Электропневматические распределители прямого действия

 Тип распределителя

 3/2 лин./поз. Н.З.

 Действие

 прямого действия, седельного типа

 Пневматические
 присоединения

 винтами на плите, с приточными размерами согласно ISO 15218

 Номинальный диаметр

 0,65 мм

 Номинальный расход

 10 Нл/мин (при давлении в 6 бар и ΔP 1 бар)

 kv (л/мин)

 0,15

 Рабочее давление

 0 ÷ 7 бар

 Рабочая температура

 0 ÷ 50°C

 Рабочая среда

 очищенный воздух без необходимости маслораспыления. Требуется последовательная
 установка центробежных фильтров 25 мкм и 5 мкм, обеспечивающих класс очистки воздуха
 по стандарту ISO 8573-1:2010 [6:8:4]. Инертные газы.

 Время срабатывания

 вкл. <10 мс – выкл. <10 мс

 Ручное дублирование

 в виде кнопки (моностабильное)

 Установка

 в любом положении

Материалы

 Внешние элементы

 PBT технополимер

 Уплотнения

 HNBR, NBR (FKM по запросу)

 Внутренние элементы

 нержавеющая сталь

Электрические характеристики

 Напряжение

 24 V DC - 12 V DC - другие напряжения по запросу

 Допустимый
 разброс напряжений

 ±10%

 Потребляемая мощность

 1,3 W (включение); 0,25 W (удержание)

 Рабочий цикл

 100% непрерывный режим работы

 Электрическое подключение

 разъем

 Класс защиты

 IP50

 Специальные исполнения по запросу

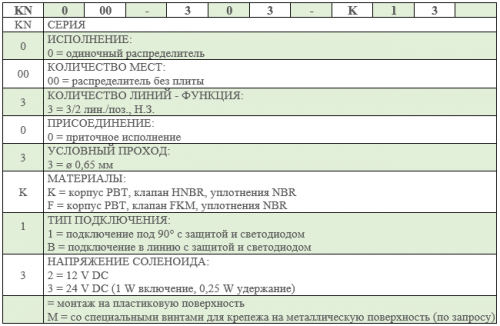

 KN

0

00

-

3

0

3

-

K

1

3

KN

 Серия

0

 Исполнение: 0 = одиночный распределитель

00

 Количество мест: 00 = распределитель без плиты

3

 Количество линий - функция: 3 = 3/2 лин./поз., Н.З.

0

 Присоединение: 0 = приточное исполнение

3

 Условный проход: 3 = ø 0,65 мм

K

 Материалы:
 K = корпус PBT, клапан HNBR, уплотнения NBR
 F = корпус PBT, клапан FKM, уплотнения NBR

1

 Тип подключения:
 1 = подключение под 90° с защитой и светодиодом

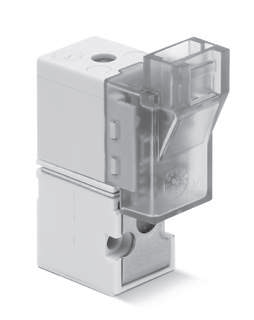

 B = подключение в линию с защитой и светодиодом

3

 Напряжение соленоида:
 2 = 12 V DC
 3 = 24 V DC (1 W включение, 0,25 W удержание)

 = монтаж на пластиковую поверхность
 M = со специальными винтами для крепежа на металлическую поверхность (по запросу)
