3/2 лин./поз. Н.З. распределитель Мод. A131... с приточной поверхностью

Много

Нашли дешевле?

А13 Х - АС2

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Электропневматические
распределители прямого действия
Серия A
Более детальное описание находится в документации (внизу).
2/2 и 3/2 лин./поз.
Моностабильные, бистабильные
Нормально закрытые (Н.З.) и нормально открытые (Н.О.)
Присоединение M5 - G1/8 - R1/8 - быстроразъемное соединение ø 4 мм

Электропневматические распределители прямого действия Серии А могут работать на воздухе как с распыленным маслом, так и без масла. Они поставляются 2/2 и 3/2 лин./поз. нормально закрытые (Н.З.) или нормально открытые (Н.О.). Также они могут иметь различное исполнение корпуса – с резьбовыми отверстиями для подключения трубопроводов и приточного исполнения – для наиболее полного охвата всех случаев применения.

Электромагнит (соленоид) выполнен в виде отдельной катушки, которая может быть легко снята без применения инструментов и без пневматического отключения клапана. Эта серия может использоваться с разными
типами катушек, которые полностью взаимозаменяемы с точки зрения монтажа. Выбор каждой отдельной катушки определяет потребление электроэнергии и коммутируемое давление.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Тип распределителя	2/2 Н.З. - 3/2 Н.З. - 2/2 Н.О. - 3/2 Н.О.
Действие	прямого действия, седельного типа
Пневматические присоединения	резьбы: M5, G1/8, R1/8; фитинг ø4; присоединение согласно CNOMO
Номинальный диаметр	1,5 … 2,5 мм
Номинальный расход	40 … 130 Нл/мин (при давлении в 6 бар и ΔP 1 бар)
kv (л/мин)	0,62 … 2,0
Рабочее давление	-0,9 … 15 бар
Рабочая температура	0 ÷ 60°C (при сухом воздухе -20°C)
Рабочая среда	очищенный воздух без необходимости маслораспыления. Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4]. Инертные газы.
Время срабатывания	вкл. <15 мс – выкл. <25 мс
Установка	в любом положении
МАТЕРИАЛЫ
Внешние элементы	никелированная латунь – PBT технополимер
Уплотнения	HNBR, FKM
Внутренние элементы	нержавеющая сталь
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение	12 … 110 V DC - 24 … 380 V AC 50/60 Hz
Допустимый разброс напряжений	±10% (DC) / -15% ÷ +10% (AC)
Потребляемая мощность	3 … 5 W (DC) / 3.5 … 7 VA (AC)
Рабочий цикл	100% непрерывный режим работы
Электрическое подключение	разъем по DIN 43650
Класс защиты	IP65 с разъемом
Специальные исполнения по запросу

КОДИРОВКА
A	3	3	1		-	0		C		2	-	U7	7
A	СЕРИЯ
3	КОНСТРУКЦИЯ КОРПУСА: 1 = приточное исполнение (24x24 мм), монтаж в любом положении 2 = приточное исполнение (24x24 мм), монтаж в одном положении 3 = резьбовой корпус 4 = резьбовой корпус с быстрым выхлопом 5 = приточное исполнение по ISO стандарту, фиксированная 6 = приточное исполнение (16 x 16 мм), монтаж в любом угловом положении A = одноместная плита B = 2-х местная плита C = 3-х местная плита D = 4-х местная плита E = 5-ти местная плита F = 6-ти местная плита G = 7-ми местная плита H = 8-ми местная плита K = 9-ти местная плита L = 10-ти местная плита M = 11-ти местная плита N = 12-ти местная плита P = 13-ти местная плита R = 14-ти местная плита S = 15-ти местная плита
3	КОЛИЧЕСТВО ЛИНИЙ: 2 = 2 линии 3 = 3 линии
1	ФУНКЦИИ: 1 = Н.З. 2 = Н.О. (подача давления осуществляется через отверстие пилотной части над катушкой) 3 = Н.О. (подача давления осуществляется через присоединительное отверстие в корпусе)
0	ПРИСОЕДИНЕНИЕ: 0 1 3 4 A B C			1			2		3
				M5 G1/8 M5 M5 поворотный фиксированный штуцер ø 4			M5 G1/8 R1/8 R1/8		M5 M5 M5 M5 (ручное дублирование) M5 M5
C	НОМИНАЛЬНЫЙ ДИАМЕТР: C = ø 1,5 мм D = ø 2 мм E = ø 2,5 мм
2	МАТЕРИАЛ КОРПУСА: 2 = никелированная латунь 3 = технополимер
U7	ГЕРМЕТИЗИРУЮЩИЙ МАТЕРИАЛ / РАЗМЕРЫ СОЛЕНОИДА: A8 = PPS / 30x30 G7 = PA / 22x22 G8 = PA / 30x30 (только 24 V DC) G9 = PA / 22x58 H8 = PA 6 V0 / 30x30 U7 = PET / 22x22
7	НАПРЯЖЕНИЕ СОЛЕНОИДА: cм. раздел 2/2.35.01

ВЫБОР СОЛЕНОИДА ДЛЯ РАСПРЕДЕЛИТЕЛЯ
Функция 2/2 лин./поз. распределителя: для использования на вакууме, вакуум подать на вход “2”.
Функция 3/2 лин./поз. распределителя: для использования на вакууме, вакуум подать на вход “1”.


Мод.	Рабочее давление, мин. - макс. (бар)	Рабочее давление, мин. - макс. (бар)	Рабочее давление, мин. - макс. (бар)
Мод.	Соленоид 3 W DC	Соленоид 4-5 W DC	Соленоид 3,5 VA AC
2/2 лин./поз., Н.З.
A321-0C2	- 0,9 ÷ 8	- 0,9 ÷ 15	- 0,9 ÷ 15
A321-1C2	- 0,9 ÷ 8	- 0,9 ÷ 15	- 0,9 ÷ 15
A321-1D2	- 0,9 ÷ 4	- 0,9 ÷ 9	- 0,9 ÷ 9
A321-1E2	- 0,9 ÷ 1	- 0,9 ÷ 6	- 0,9 ÷ 6

2/2 лин./поз., Н.O.
A322-0C2	2 ÷ 10	- 0,9 ÷ 10	- 0,9 ÷ 10
A322-1C2	2 ÷ 10	- 0,9 ÷ 10	- 0,9 ÷ 10

3/2 лин./поз., Н.З.
A331-0C2	2 ÷ 10	- 0,9 ÷ 10	- 0,9 ÷ 10
A331-1C2	2 ÷ 10	- 0,9 ÷ 10	- 0,9 ÷ 10
A331-3C2	2 ÷ 10	- 0,9 ÷ 10	- 0,9 ÷ 10
A331-4C2	2 ÷ 10	- 0,9 ÷ 10	- 0,9 ÷ 10
A431-1C2	2 ÷ 10	- 0,9 ÷ 10	- 0,9 ÷ 10
A531-BC2	2 ÷ 10	- 0,9 ÷ 10	- 0,9 ÷ 10
A631-AC2	2 ÷ 10	- 0,9 ÷ 10	- 0,9 ÷ 10
AA31-0C2	2 ÷ 10	- 0,9 ÷ 10	- 0,9 ÷ 10
AA31-0C3	2 ÷ 8	- 0,9 ÷ 8	- 0,9 ÷ 8
AA31-CC2	2 ÷ 10	- 0,9 ÷ 10	- 0,9 ÷ 10
AA31-CC3	2 ÷ 8	- 0,9 ÷ 8	- 0,9 ÷ 8

3/2 лин./поз., Н.O.
A332-0C2	- 0,9 ÷ 7	- 0,9 ÷ 7	- 0,9 ÷ 7
A332-1C2	- 0,9 ÷ 7	- 0,9 ÷ 7	- 0,9 ÷ 7
A333-0C2	- 0,9 ÷ 7	-	- 0,9 ÷ 10
A333-1C2	- 0,9 ÷ 7	-	- 0,9 ÷ 10
AA33-0C2	- 0,9 ÷ 7	-	- 0,9 ÷ 10
AA33-0C3	- 0,9 ÷ 7	-	- 0,9 ÷ 8
AA33-CC3	- 0,9 ÷ 7	-	- 0,9 ÷ 8

3/2 лин./поз. Н.З. распределитель Мод. A131... с приточной поверхностью

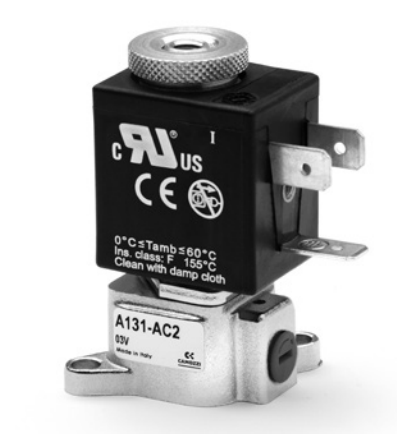

Распределитель с приточной присоединительной частью повернутой на 90° относительно оси сердечника. Снабжен ручным дублированием и может быть как моностабильным, так и выполнять функцию бистабильного.


Мод.	Присоединение	Функция	ø усл. прох., мм	Расход Qn, Нл/мин
A131-AC2-*	приточная часть	3/2 Н.З.	1,5	70
