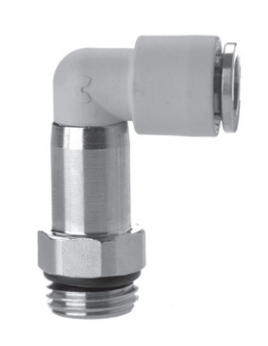

Camozzi 7522, 7526 мод., угловые с резьбой
Описание
Цанговые коллекторы и фитинги Compact Серия 7000
Запрос цен и сроков на info@binomkip.ruМатериал: технополимер
Под трубку с внешними диаметрами: 4, 6, 8, 10, 12, 16 мм
Присоединение: метрическая резьба (M5, M7),
BSP (G1/8, G1/4, G3/8, G1/2, G3/4)
Эти фитинги обеспечивают сверхвысокую гибкость в установке, имеют малый вес и легкую эксплуатацию цанги и внутреннего уплотнения. Все материалы, используемые в этих фитингах, за исключением внутренних уплотнений, могут быть переработаны и использованы повторно.
Материалы |
корпус -
технополимер; цанга - латунь OT58 покрытая никелем, |
Присоединение |
трубная цилиндрическая резьба ISO 228 (BSP) |
Рабочее давление |
-0,9 ÷ 16 бар |
Трубки для присоединения |
полиэстер, полиамид, полиэтилен, полиуретан, PTFE |
Диаметры трубок |
ø 4, 6, 8, 10, 12, 16 мм |
Рабочая среда |
сжатый воздух (при использовании других сред, пожалуйста, обращайтесь к нашим инженерам) |
Рабочая температура |
-20°C ÷ 60°C (см. характеристики трубок) |

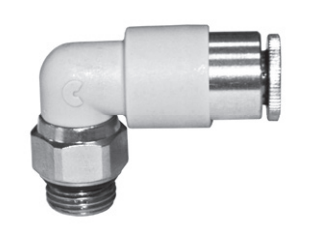

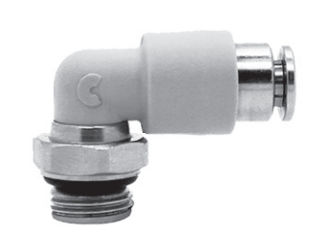

Угловой поворотный под трубку 4 мм
В сборе с уплотнительным кольцом
Резьба G1/8
Давление |
0…16 бар |
Материал |
- пружина:
нержавеющая сталь |
В сборе с уплотнительным кольцом

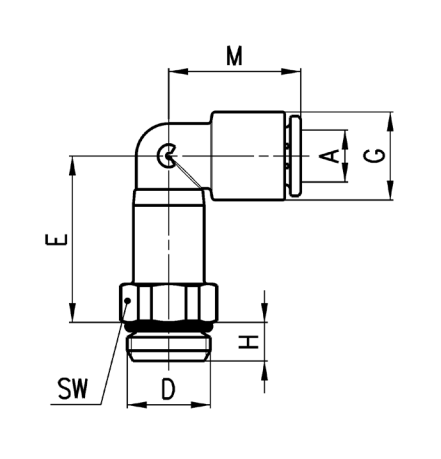

Мод. |
A |
D |
E |
G |
H |
M |
SW |
Вес (г) |
7522 4-M5 |
4 |
M5 |
8,5 |
9,4 |
3,5 |
17 |
9 |
4 |
7522 4-M7 |
4 |
M7 |
11 |
9,4 |
5 |
17 |
12 |
6 |
7522 4-1/8 |
4 |
G1/8 |
9 |
9,4 |
5 |
17 |
12 |
7 |
7522 4-1/4 |
4 |
G1/4 |
9 |
9,4 |
6 |
17 |
14 |
10 |
7522 6-M5 |
6 |
M5 |
9,5 |
11,6 |
3,5 |
18,5 |
9 |
5 |
7522 6-M7 |
6 |
M7 |
12 |
11,6 |
5 |
18,5 |
12 |
7 |
7522 6-1/8 |
6 |
G1/8 |
10 |
11,6 |
5 |
18,5 |
12 |
8 |
7522 6-1/4 |
6 |
G1/4 |
10 |
11,6 |
6 |
18,5 |
14 |
11 |
7522 8-1/8 |
8 |
G1/8 |
13,5 |
13,9 |
5 |
20,5 |
12 |
11 |
7522 8-1/4 |
8 |
G1/4 |
12 |
13,9 |
6 |
20,5 |
14 |
13 |
7522 8-3/8 |
8 |
G3/8 |
12,5 |
13,9 |
7 |
20,5 |
19 |
21 |
7522 10-1/4 |
10 |
G1/4 |
14,5 |
16,1 |
6 |
24 |
14 |
15 |
7522 10-3/8 |
10 |
G3/8 |
13,5 |
16,1 |
7 |
24 |
19 |
21 |
7522 10-1/2 |
10 |
G1/2 |
13,5 |
16,1 |
8 |
24 |
24 |
30 |
7522 12-1/4 |
12 |
G1/4 |
16 |
20,2 |
6 |
28 |
17 |
20 |
7522 12-3/8 |
12 |
G3/8 |
15 |
20,2 |
7 |
28 |
19 |
25 |
7522 12-1/2 |
12 |
G1/2 |
15,5 |
20,2 |
8 |
28 |
24 |
34 |
7522 16-1/2 |
16 |
G1/2 |
30 |
27 |
8 |
33,5 |
24 |
61 |
7522 16-3/4 |
16 |
G3/4 |
24 |
27 |
9 |
33,5 |
30 |
70 |
