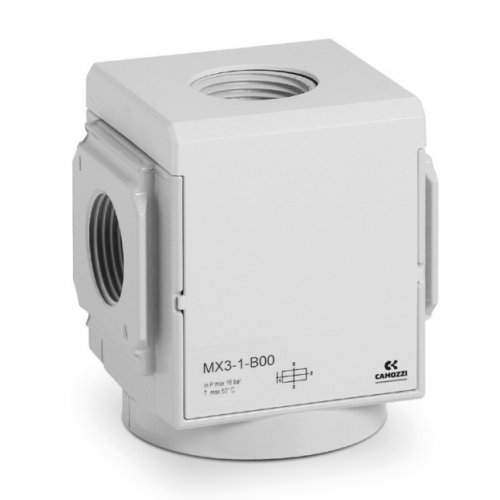

Коллекторы, Серия MX Camozzi

 Конструкция

 модульная, компактная, мембранного типа

 Материалы

 см. ТАБЛИЦУ МАТЕРИАЛОВ (раздел 3/1.45.02)

 Присоединение

 MX2: G1/2
 MX3: G1

 Ориентация

 в любом положении

 Крепление

 в магистрали, на стене (используя кронштейн)

 Рабочая температура

 -5°C ÷ 50°C при 16 бар (при отрицательных температурах использовать осушенный воздух)
 -5°C ÷ 60°C при 10 бар (при отрицательных температурах использовать осушенный воздух)

 Рабочее давление

 0 ÷ 16 бар

 Номинальный расход при
 Р = 6 бар с ΔР = 1 бар

 MX2-1/2-B00 = 6800 Нл/мин
 MX2-1/2-B01 = 5700 Нл/мин
 MX3-1-B00 = 14500 Нл/мин
 MX3-1-B01 = 10500 Нл/мин

MX

2

-

1/2

-

B

00

-

LH

MX

 Серия

2

 Размеры:
 2 = G1/2
 3 = G1

1/2

 Присоединение: 1/2 = G1/2; 1 = G1

B

 Коллектор

00

 Исполнение:
 00 = без обратного клапана (стандарт)
 01 = с обратным клапаном
 02 = без обратного клапана, с двойным уплотнительным кольцом

LH

 Направление потока:
 = слева направо (стандарт)
 LH = справа налево

Деталь

Материалы

 1 = Корпус

Алюминий

 2 = Крышка

Полиацеталь

 Уплотнения

NBR

Мод.

A

B

C

G

I

R

S

T

Вес (кг)

 MX2-1/2-B*

G1/2

G1/2

70

65

68

86

47,5

38,5

0.4

 MX3-1-B*

G1

G1

89,5

75

76

99

54,5

44,5

0.6
