Маслораспылители, Серия MX Camozzi
Много
Нашли дешевле?
MX
X
-
X
- L00
X
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание

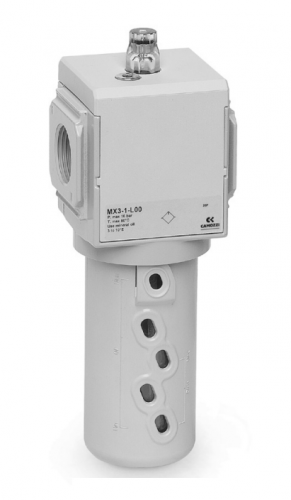

Маслораспылители, Серия MXПрисоединение MX2: G3/8, G1/2, G3/4; MX3: G3/4, G1
Стакан из технополимера, байонетное крепление
Модульный тип
Серия МХ - новая группа устройств подготовки воздуха, разработанная Camozzi, характеризуется современным компактным дизайном, простыми линиями и высокой производительностью. Интеграция частей из металлического сплава и технополимера позволила реализовать надежный, легкий и, в тоже время, прочный продукт. Новая концепции модульности упростила и ускорила монтаж компонентов.
Серия МХ позволяет реализовать множество решений для различных отраслей и гарантирует сокращение времени монтажа, экономию пространства и стоимости.
» Регулировочный винт подачи масла
» Возможность заполнения маслом во время работы
» Контроль уровня масла через отверстия в стакане
» Стакан с запирающим механизмом исключает риск аварий
» Высокий расход
Серия МХ позволяет реализовать множество решений для различных отраслей и гарантирует сокращение времени монтажа, экономию пространства и стоимости.
» Регулировочный винт подачи масла
» Возможность заполнения маслом во время работы
» Контроль уровня масла через отверстия в стакане
» Стакан с запирающим механизмом исключает риск аварий
» Высокий расход
|
Основные характеристики |
|
|
Конструкция |
компактная, модульная |
|
Материалы |
см. ТАБЛИЦУ МАТЕРИАЛОВ (раздел 3/1.25.02) |
|
Присоединение |
MX2: G3/8, G1/2, G3/4 |
|
Объем масла |
MX2: 118 см3 |
|
Заполнение маслом |
во время работы - под давлением |
|
Ориентация |
вертикально, стаканом вниз |
|
Крепление |
в магистрали, на стене (используя кронштейн) |
|
Рабочая температура |
-5°C ÷ 50°C при 16 бар (при отрицательных температурах использовать осушенный воздух) |
|
Масло для распыления |
вязкость от 3°E ÷ 10°E |
|
Рабочее давление |
0 ÷ 16 бар |
|
Мин. потребление |
MX2: 17 Нл/мин |
|
Мин. потребление |
MX2: 38 Нл/мин |
|
Номинальный расход |
см. диаграммы в разделе 3/1.25.03 |
|
Качество воздуха |
Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки |
|
Кодировка |
||||||||
|
MX |
2 |
- |
3/4 |
- |
L |
00 |
- |
LH |
|
MX |
Серия |
|||||||
|
2 |
Размеры: |
|||||||
|
3/4 |
Присоединение: 1/2 = G1/2; 3/4 = G3/4; 1 = G1 |
|||||||
|
L |
Маслораспылитель |
|||||||
|
00 |
Конструкция: 00 = распыление масла |
|||||||
|
LH |
Направление потока: |
|||||||
|
|
|
|
Деталь |
Материалы |
|
1 = Корпус |
Алюминий |
|
2 = Крышка |
Полиацеталь |
|
3 = Стакан с полимерным покрытием |
Поликарбонат / полиамид / алюминий |
|
4 = Мембрана |
NBR |
|
5 = Колпачок |
Полиамид |
|
Уплотнения |
NBR |
|
|
|
|

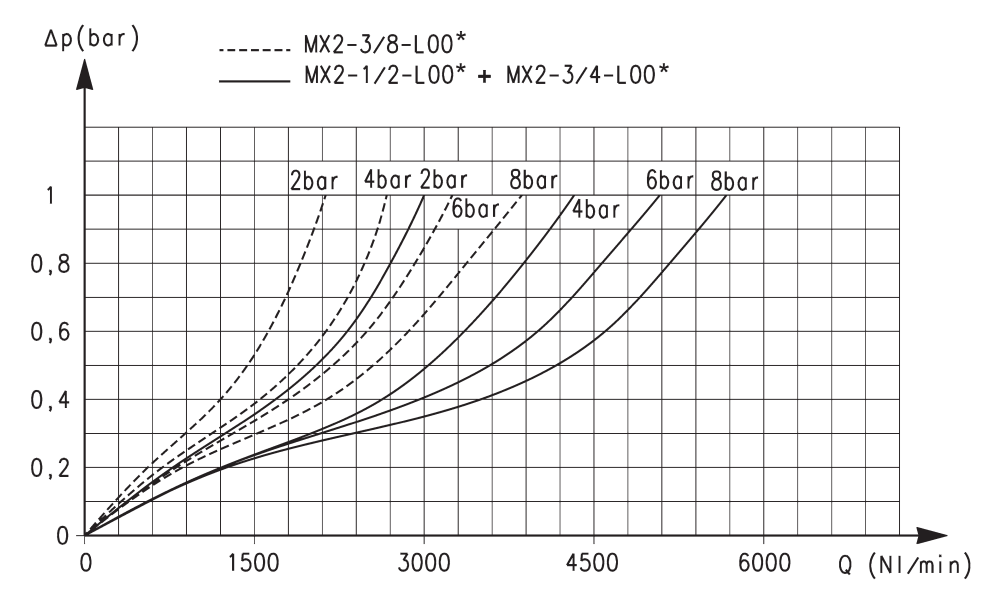

Диаграмма для размера MX2
|
Диаграмма для размера MX3
|
|
|
|||||||||||||
|
Мод. |
A |
C |
D |
G |
I |
M |
N |
O |
P |
R |
S |
T |
Вес (кг) |
|
MX2-3/8-L00 |
G3/8 |
70 |
18.5 |
55.5 |
68 |
84.5 |
210 |
104.5 |
20.5 |
85 |
152 |
37.5 |
0.5 |
|
MX2-1/2-L00 |
G1/2 |
70 |
18.5 |
55.5 |
68 |
84.5 |
210 |
104.5 |
20.5 |
85 |
152 |
37.5 |
0.5 |
|
MX2-3/4-L00 |
G3/4 |
70 |
18.5 |
55.5 |
68 |
84.5 |
210 |
104.5 |
20.5 |
85 |
152 |
37.5 |
0.5 |
|
MX3-3/4-L00 |
G3/4 |
89.5 |
18.5 |
61.5 |
76 |
100 |
243 |
123 |
21 |
99 |
178 |
44.5 |
0.8 |
|
MX3-1-L00 |
G1 |
89.5 |
18.5 |
61.5 |
76 |
100 |
243 |
123 |
21 |
99 |
178 |
44.5 |
0.8 |
|
MX2-1/2-L00M |
G1/2 |
70 |
18.5 |
60 |
68 |
84.5 |
212 |
106.5 |
20.5 |
85 |
154 |
37.5 |
0.6 |
|
MX3-1-L00M |
G1 |
89.5 |
18.5 |
67 |
76 |
100 |
242 |
122 |
21 |
99 |
177 |
44.5 |
0.8 |
