MX X - X - X X X X X

Манометр

Без манометра (с резьбовыми отверстиями для манометра G1/8 или G1/4)

Со встроенным манометром 0-6 бар, рабочее давление 0 ÷ 4 бар

Со встроенным манометром 0-10 бар, рабочее давление 0 ÷ 7 бар (только MX2)

Со встроенным манометром 0-12 бар, рабочее давление 0,5 ÷ 10 бар (стандарт)

Рабочее давление

0,5 ÷ 10 бар (стандарт)

0 ÷ 4 бар

0,5 ÷ 7 бар (только для MX2)

Присоединение

3/8

G3/8

1/2

G1/2

3/4

G3/4

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Регуляторы давления, Серия MX
Присоединение MX2: G3/8, G1/2, G3/4; MX3: G3/4, G1
Модульный тип. Поставляются со встроенным индикатором
давления или с портами под установку манометра

Возможность получения постоянного давления на выходе обеспечивает высокую производительность и сбережение энергии. Система защиты от вмешательства позволяет 2-мя способами зафиксировать ручку регулятора без изменения настроенного давления. Комплексная система блокировки от вмешательства и встроенный манометр, делают регуляторы Серии МХ более компактным. Все исполнения можно использовать для панельного монтажа.
Серия МХ позволяет реализовать множество решений для различных отраслей и гарантирует сокращение времени монтажа, экономию пространства и стоимости.
» Минимальное падение давления
» Регулятор с фиксатором
» Система фиксация настроенного выходного давления
» Батарейная сборка

Конструкция	компактная, модульная, мембранного типа
Материалы	см. ТАБЛИЦУ МАТЕРИАЛОВ (раздел 3/1.20.02)
Присоединение	MX2: G3/8, G1/2, G3/4 MX3: G3/4, G1 Регуляторы батарейной сборки: G1/2 (доступны только в размере 2 - МХ2)
Ориентация Крепление	в любом положении в магистрали, на стене (используя кронштейн), панельный монтаж
Рабочая температура	-5°C ÷ 50°C при 16 бар (при отрицательных температурах использовать осушенный воздух) -5°C ÷ 60°C при 10 бар (при отрицательных температурах использовать осушенный воздух)
Давление на входе	0 ÷ 16 бар
Давление на выходе	0,5 ÷ 10 бар (стандарт) 0 ÷ 4 бар 0,5 ÷ 7 бар (только MX2)
Сброс избыточного давления	со сбросом давления (стандарт) без сброса
Номинальный расход	см. ГРАФИКИ РАСХОДА (раздел 3/1.20.03)
Рабочая среда	очищенный воздух без необходимости маслораспыления. Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4].
Наличие манометра	со встроенным манометром (стандарт) с портами для манометров, присоединение G1/4 (только МХ3) с портами для манометров, присоединение G1/8 (только МХ2)

MX	2	-	3/8	-	R	0	0	4	-	LH
MX	Серия
2	Размеры: 2 = G3/8, G1/2, G3/4 3 = G3/4, G1
3/8	Присоединение: 3/8 = G3/8; 1/2 = G1/2; 3/4 = G3/4; 1 = G1
R	Тип регулятора: R = регулятор давления M = регулятор батарейной сборки (только MX2 - G1/2)
0	Рабочее давление (1 бар = 14,5 psi): 0 = 0,5 ÷ 10 бар (стандарт) 4 = 0 ÷ 4 бар 7 = 0,5 ÷ 7 бар (только для MX2)
0	Конструкция: 0 = со сбросом давления (стандарт) 1 = без сброса давления
4	Наличие манометра: 0 = без манометра (с резьбовыми отверстиями для манометра G1/4) 2 = со встроенным манометром* 0-6 бар, рабочее давление 0 ÷ 4 бар 3 = со встроенным манометром* 0-10 бар, рабочее давление 0 ÷ 7 бар (только MX2) 4 = со встроенным манометром* 0-12 бар, рабочее давление 0,5 ÷ 10 бар (стандарт) * = Манометр в составе регулятора поставляется без свидетельства о поверки, если требуется поверенный манометр, необходимо заказывать исполнение 0 – без манометра и дополнительно заказывать манометр со свидетельством о поверке (см. раздел Манометры на стр. 1083).
LH	Направление потока: = слева направо (стандарт) LH = справа налево

R = Регулятор давления
M = Регулятор давления батарейной сборки

Деталь	Материалы
1 = Корпус	Алюминий
2 = Крышка	Полиацеталь
3 = Заглушка корпуса	Полиацеталь
4 = Регулирующая ручка	Полиамид
5 = Регулировочная пружина	Оцинкованная сталь
6 = Мембрана	NBR
7 = Пружина	Нержавеющая сталь
Уплотнения	NBR

Pr = Давление на выходе
Q = Расход
Pa = Давление на входе

PR01 = регулятор без сброса давления
PR02 = регулятор со сбросом давления
PR03 = регулятор со сбросом давления и с обратным клапаном
PR04 = регулятор без сброса давления и с обратным клапаном
PR05 = регулятор без сброса давления, со встроенным манометром
PR06 = регулятор со сбросом давления, со встроенным манометром
PR07 = регулятор со сбросом давления, с обратным клапаном, с манометром
PR08 = регулятор без сброса давления, с обратным клапаном, с манометром

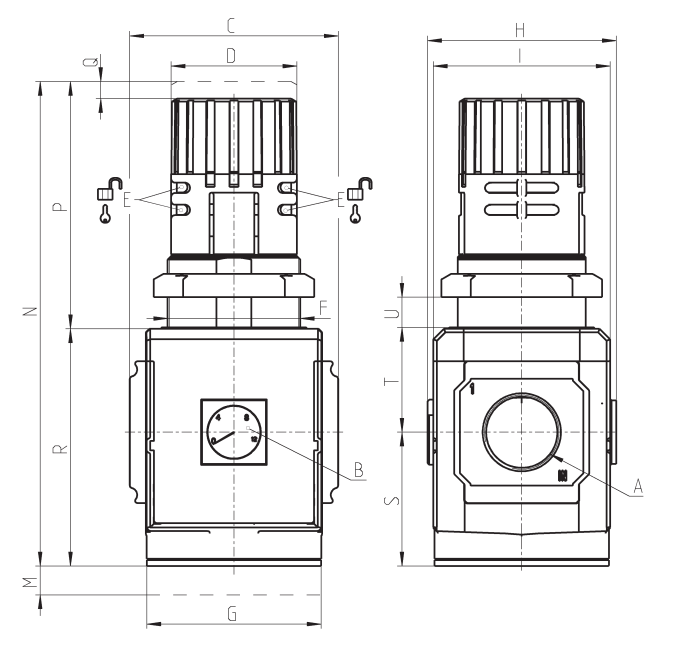

Мод.	A	B (бар)	C	D	E	F	G	H	I	M	N	P	Q	R	S	T	U	Вес (кг)
MX2-3/8-R004	G3/8	0 ÷ 12	70	45	Ø 4	M47x1,5	70	74,5	68	45	166	78	5	88	50,5	37,5	0 ÷ 13	0.6
MX2-1/2-R004	G1/2	0 ÷ 12	70	45	Ø 4	M47x1,5	70	74,5	68	45	166	78	5	88	50,5	37,5	0 ÷ 13	0.6
MX2-3/4-R004	G3/4	0 ÷ 12	70	45	Ø 4	M47x1,5	70	74,5	68	45	166	78	5	88	50,5	37,5	0 ÷ 13	0.6
MX3-3/4-R004	G3/4	0 ÷ 12	89,5	54	Ø 4	M57x1,5	75	81	76	45	206	104	5	102	57,5	44,5	0 ÷ 20	1
MX3-1-R004	G1	0 ÷ 12	89,5	54	Ø 4	M57x1,5	75	81	76	45	206	104	5	102	57,5	44,5	0 ÷ 20	1
