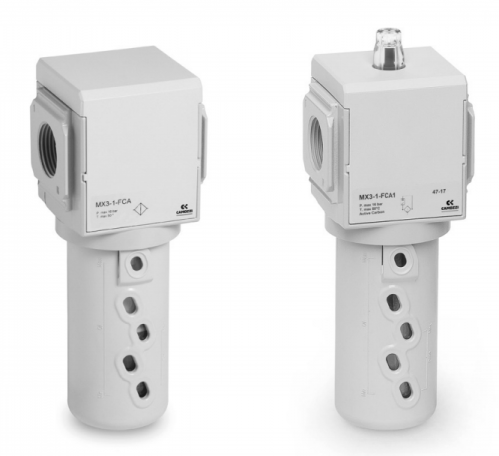

Фильтры с активированным углем, Серия MX
- MX2 - размеры G3/8, G1/2, G3/4
- MX3 - размеры G3/4, G1
- G1/2
- G3/4
- G3/8
- G1
- " " - направление потока слева направо (стандарт)
Описание
Фильтры с активированным углемСерия MX
Более детальное описание находится в документации (внизу).
Присоединение MX2: G3/8, G1/2, G3/4; MX3: G3/4, G1
Стакан из технополимера, байонетное крепление
Модульный тип

Серия МХ – новая группа устройств подготовки воздуха, разработанная Camozzi, характеризуется современным компактным дизайном, простыми линиями и высокой производительностью. Интеграция частей из металлического сплава и технополимера позволила реализовать надежный, легкий и, в тоже время, прочный продукт. Новая концепции модульности упростила и ускорила монтаж компонентов.
Серия МХ позволяет реализовать множество решений для различных отраслей и гарантирует сокращение времени монтажа, экономию пространства и стоимости. На сайте Camozzi http://catalogue.camozzi.com
доступен конфигуратор, позволяющий подобрать подходящее решение, выбирая отдельные устройства или составив сборку БПВ.
» Удаление из сжатого воздуха компонентов масла, жидкости и газа
» Качество воздуха согласно стандарту ISO 8573-1:2010 [1:7:1]
» Стакан с запирающим механизмом исключает риск аварий
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
|
Конструкция |
модульная компактная, фильтрующий элемент с активированным углем |
Материалы |
см. ТАБЛИЦУ МАТЕРИАЛОВ (раздел 3/1.10.02) |
Присоединение |
MX2: G3/8, G1/2, G3/4 MX3: G3/4, G1 |
Ориентация |
вертикально, стаканом вниз в магистрали, на стене (используя кронштейн) |
Рабочая температура |
10°C ÷ 40°C (максимальная температура = 60°C) |
Слив конденсата |
БЕЗ СЛИВА |
Рабочее давление |
0,3 ÷ 16 бар |
Номинальный расход |
см. ГРАФИКИ РАСХОДА (раздел 3/1.15.03) |
Фильтрующий элемент |
активированный уголь |
Остаточное содержание масла |
< 0,003 мг/м³ |
Рабочая среда |
сжатый воздух |
Качество воздуха по стандарту ISO 8573-1:2010 |
ISO 8573-1:2010 [1:7:1]. Рекомендуется предварительная фильтрация воздуха до класса ISO 8573-1:2010 [2:8:2] или ISO 8573-1:2010 [1:8:1]. |
КОДИРОВКА |
|||||||
MX |
2 |
- |
3/8 |
- |
FCA |
- |
LH |
MX |
СЕРИЯ |
||||||
2 |
РАЗМЕРЫ: 2 = G3/8, G1/2, G3/4 3 = G3/4, G1 |
||||||
3/8 |
ПРИСОЕДИНЕНИЕ: 3/8 = G3/8 1/2 = G1/2 3/4 = G3/4 1 = G1 |
||||||
FCA |
ФИЛЬТР С АКТИВИРОВАННЫМ УГЛЕМ |
||||||
LH |
НАПРАВЛЕНИЕ ПОТОКА: = слева направо (стандарт) LH = справа налево |

РАСХОДНЫЕ ХАРАКТЕРИСТИКИ
