Коалесцентные фильтры, Серия MD
- Без портов
- G1/4
- G1/8
- G3/8
- 0 = 0,01 мкм
- 1 = 1 мкм
- 0 = ручной / полуавтоматический, стандарт (сброс конденсата)
- 8 = без механизма сброса, присоединение G1/8 (сброс конденсата)
- 5 = по перепаду давления, защитное исполнение (сброс конденсата)
- 0 = не присутствует (Индикатор загрязненности)
- 1 = присутствует (Индикатор загрязненности)
Описание

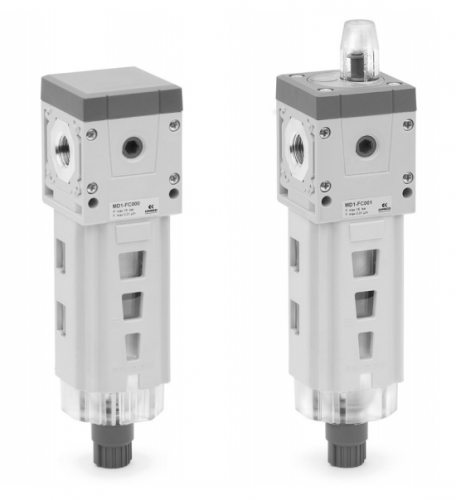

Коалесцентные фильтрыСерия MD
Более детальное описание находится в документации (внизу).
Сменные картриджи для внешнего подключения: резьбовые (G1/8, G1/4, G3/8);
или с цанговым зажимом (под трубопровод наружным диаметром 6, 8 и 10 мм)
Модульная сборка, стакан из технополимера и с байонетным типом крепления
Коалесцентный фильтр – это фильтр маслоотделитель тонкой очистки, который удаляет твердые частицы, размером от 0,1 до 5 мкм и снижает концентрацию масла до значения 0,01 - 0,1 мг/м3. Для корректной работы фильтра необходима предварительная фильтрация - установка двух центробежных фильтров на 25 мкм и 5 мкм. Учитывая характеристики данного фильтра, рекомендуется заменять
фильтрующие элементы каждые 12 месяцев или после 8000 рабочих часов.
Новая Серия MD существенно расширяет возможности внешнего подключения. Один и тот же модуль может иметь картриджи для внешнего резьбового присоединения или картриджи с интегрированным с цанговым зажимом сразу под трубопровод. На лицевой и задней части фильтра находятся два дополнительных отверстия выхода сжатого воздуха с расходными характеристиками аналогичными стандартному выходу.
» Высокая производительность и очистка воздуха
» Качество воздуха по стандарту ISO 8573-1:2010 [1:8:1]; ISO 8573-1:2010 [2:8:2]
» Ручной / полуавтоматический, автоматический или сброс по перепаду давления
» Исполнение со сбросом конденсата через отверстие G1/8
» Стакан с системой защиты позволяет снизить риски аварий
» Дополнительный выход сжатого воздуха с расходными характеристиками аналогичными стандартному выходу
» Индикатор загрязненности фильтра
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
|
Конструкция |
модульный, компактный, фильтрующий элемент из боросиликата |
Материалы |
см. ТАБЛИЦУ МАТЕРИАЛОВ (раздел 3/3.10.02) |
Присоединение |
сменные картриджи для внешнего подключения: резьбовые (G1/8, G1/4, G3/8); или с цанговым зажимом (под трубопровод наружным диаметром 6, 8 и 10 мм) |
Объем конденсата |
24 см3 |
Ориентация Крепление |
вертикально, в линию в магистрали, на стене (используя кронштейн) |
Рабочая температура |
-5°C ÷ 50°C при 16 бар |
Слив конденсата |
ручной / полуавтоматический (стандарт); по перепаду давления, защитное исполнение; без механизма сброса, присоединение G1/8 |
Качество воздуха по стандарту ISO 8573-1:2010 |
ISO 8573-1:2010 [2:8:2] - 1 мкм. Рекомендуется предварительная фильтрация воздуха до класса ISO 8573-1:2010 [6:8:4]. ISO 8573-1:2010 [1:8:1] - 0.01 мкм. Рекомендуется предварительная фильтрация воздуха до класса ISO 8573-1:2010 [6:8:4] или ISO 8573-1:2010 [2:8:2]. |
Рабочее давление |
0,3 ÷ 16 бар |
Номинальный расход |
см. ГРАФИКИ РАСХОДА (раздел 3/3.05.03 и 3/3.05.04) |
Эффективность очистки от масла |
99,80% 97% |
Эффективность очистки от частиц |
99,99999% 99,999% |
КОДИРОВКА |
||||||||
MD |
1 |
- |
FC |
0 |
0 |
0 |
- |
1/8 |
MD |
СЕРИЯ |
|||||||
1 |
РАЗМЕР 1 = 42 мм |
|||||||
FC |
КОАЛЕСЦЕНТНЫЙ ФИЛЬТР |
|||||||
0 |
ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ 0 = 0,01 мкм 1 = 1 мкм |
|||||||
0 |
СБРОС КОНДЕНСАТА 0 = ручной / полуавтоматический (стандарт) 5 = по перепаду давления, защитное исполнение 8 = без механизма сброса, присоединение G1/8 |
|||||||
0 |
ИНДИКАТОР ЗАГРЯЗНЕННОСТИ 0 = не присутствует 1 = присутствует |
|||||||
1/8 |
ПРИСОЕДИНЕНИЕ (ВХОД - ВЫХОД): = без портов 1/8 = G1/8 1/4 = G1/4 3/8 = G3/8 6 = под трубопровод Ø6 8 = под трубопровод Ø8 10 = под трубопровод Ø10 |

Расходные характеристики для моделей с фильтрующим элементом 1 мкм




Расходные характеристики для моделей с фильтрующим элементом 0,01 мкм




Размеры

РАЗМЕРЫ |
|||||||||||||||||
Мод. |
A |
B |
C |
E |
G |
H |
I |
L |
M |
N |
O |
P |
R |
S |
T |
V |
Вес (кг) |
MD1-FC000 |
- |
G1/8 |
42 |
42 |
G1/8 |
26.2 |
43 |
Ø4 |
90 |
159.4 |
107.7 |
22.7 |
51.7 |
133.2 |
34.6 |
9 |
0.2 |
MD1-FC000-1/8 |
G1/8 |
G1/8 |
42 |
42 |
G1/8 |
26.2 |
43 |
Ø4 |
90 |
159.4 |
107.7 |
22.7 |
51.7 |
133.2 |
34.6 |
9 |
0.2 |
MD1-FC000-1/4 |
G1/4 |
G1/8 |
42 |
42 |
G1/8 |
26.2 |
43 |
Ø4 |
90 |
159.4 |
107.7 |
22.7 |
51.7 |
133.2 |
34.6 |
9 |
0.2 |
MD1-FC000-3/8 |
G3/8 |
G1/8 |
42 |
42 |
G1/8 |
26.2 |
43 |
Ø4 |
90 |
159.4 |
107.7 |
22.7 |
51.7 |
133.2 |
34.6 |
9 |
0.2 |
MD1-FC000-6 |
Ø6 |
G1/8 |
47 |
42 |
G1/8 |
26.2 |
43 |
Ø4 |
90 |
159.4 |
107.7 |
22.7 |
51.7 |
133.2 |
34.6 |
9 |
0.2 |
MD1-FC000-8 |
Ø8 |
G1/8 |
62 |
42 |
G1/8 |
26.2 |
43 |
Ø4 |
90 |
159.4 |
107.7 |
22.7 |
51.7 |
133.2 |
34.6 |
9 |
0.2 |
MD1-FC000-10 |
Ø10 |
G1/8 |
67 |
42 |
G1/8 |
26.2 |
43 |
Ø4 |
90 |
159.4 |
107.7 |
22.7 |
51.7 |
133.2 |
34.6 |
9 |
0.2 |
С индикатором загрязненности – размеры

РАЗМЕРЫ |
|||||||||||||||||
Мод. |
A |
B |
C |
E |
G |
H |
I |
L |
M |
N |
O |
P |
R |
S |
T |
V |
Вес (кг) |
MD1-FC001 |
- |
G1/8 |
42 |
42 |
G1/8 |
48.7 |
43 |
Ø4 |
90 |
181.9 |
107.7 |
45.2 |
74.2 |
133.2 |
34.6 |
9 |
0.2 |
MD1-FC001-1/8 |
G1/8 |
G1/8 |
42 |
42 |
G1/8 |
48.7 |
43 |
Ø4 |
90 |
181.9 |
107.7 |
45.2 |
74.2 |
133.2 |
34.6 |
9 |
0.2 |
MD1-FC001-1/4 |
G1/4 |
G1/8 |
42 |
42 |
G1/8 |
48.7 |
43 |
Ø4 |
90 |
181.9 |
107.7 |
45.2 |
74.2 |
133.2 |
34.6 |
9 |
0.2 |
MD1-FC001-3/8 |
G3/8 |
G1/8 |
42 |
42 |
G1/8 |
48.7 |
43 |
Ø4 |
90 |
181.9 |
107.7 |
45.2 |
74.2 |
133.2 |
34.6 |
9 |
0.2 |
MD1-FC001-6 |
Ø6 |
G1/8 |
47 |
42 |
G1/8 |
48.7 |
43 |
Ø4 |
90 |
181.9 |
107.7 |
45.2 |
74.2 |
133.2 |
34.6 |
9 |
0.2 |
MD1-FC001-8 |
Ø8 |
G1/8 |
62 |
42 |
G1/8 |
48.7 |
43 |
Ø4 |
90 |
181.9 |
107.7 |
45.2 |
74.2 |
133.2 |
34.6 |
9 |
0.2 |
MD1-FC001-10 |
Ø10 |
G1/8 |
67 |
42 |
G1/8 |
48.7 |
43 |
Ø4 |
90 |
181.9 |
107.7 |
45.2 |
74.2 |
133.2 |
34.6 |
9 |
0.2 |
