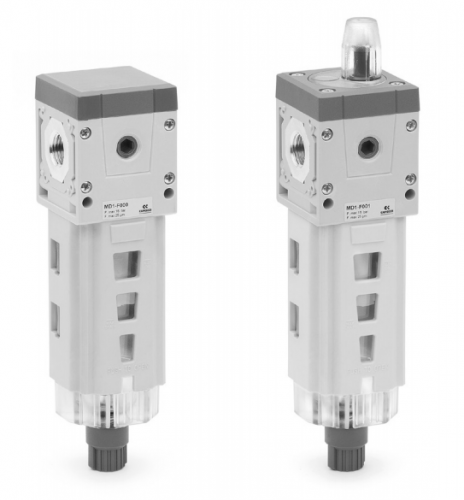

Фильтры, Серия MD Camozzi

 Конструкция

 модульный, компактный, фильтрующий элемент из HDPE (полиэтилен высокой плотности)

 Материалы

 см. ТАБЛИЦУ МАТЕРИАЛОВ (раздел 3/3.05.02)

 Присоединение

 сменные картриджи для внешнего подключения: резьбовые (G1/8, G1/4, G3/8);
 или с цанговым зажимом (под трубопровод наружным диаметром 6, 8 и 10 мм)

 Объем конденсата

 24 см³

 Ориентация
 Крепление

 вертикально, в линию
 настенный монтаж, посредством сквозных отверстий в корпусе или с опорным кронштейном

 Рабочая температура

 -5°C ÷ 50°C при 16 бар

 Слив конденсата

 ручной / полуавтоматический (стандарт); по перепаду давления, защитное исполнение;
 без механизма сброса, присоединение G1/8

 Качество воздуха
 по стандарту
 ISO 8573-1:2010

 ISO 8573-1:2010 [7:8:4] - 25 мкм;
 ISO 8573-1:2010 [6:8:4] - 5 мкм.
 Рекомендуется предварительная фильтрация воздуха до класса ISO 8573-1:2010 [7:8:4].

 Рабочее давление

 0,3 ÷ 16 бар

 Номинальный расход

 см. ГРАФИКИ РАСХОДА (раздел 3/3.05.03 и 3/3.05.04)

MD

1

-

F

0

0

0

-

1/8

MD

 Серия

1

 Размер: 1 = 42 мм

F

 Фильтр

0

 Фильтрующий элемент
 0 = 25 мкм (стандарт)
 1 = 5 мкм

0

 Сброс конденсата
 0 = ручной / полуавтоматический (стандарт)
 5 = по перепаду давления, защитное исполнение
 8 = без механизма сброса, присоединение G1/8

0

 Индикатор загрязненности
 0 = не присутствует
 1 = присутствует

1/8

 Присоединение (вход - выход):
 = без портов
 1/8 = G1/8
 1/4 = G1/4
 3/8 = G3/8
 6 = под трубопровод Ø6
 8 = под трубопровод Ø8
 10 = под трубопровод Ø10

Деталь

Материалы

 1 = Корпус

Полиамид

 2 = Стакан

Поликарбонат

 3 = Крышка

Полиамид

 4 = Направляющий клапан

Полиацеталь

 5 = Фильтрующий элемент

Полиэтилен

 6 = Дефлектор

Полиацеталь

 7 = Верхняя пружина

Нержавеющая сталь

 8 = Поршень

Анодированный алюминий

 9 = Индикатор загрязненности

Поликарбонат

 Уплотнения

NBR
