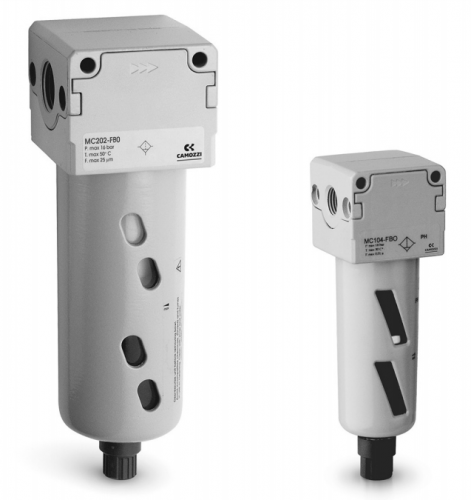

Коалесцентные фильтры, Серия MC
- MC1 - размеры G1/4
- MC2 - размеры G3/8, G1/2
- G1/4
- G1/2
- G3/8
- 0,01 мкм
- "0" - ручной / полуавтоматический, стандарт (Сброс конденсата)
- "4" - по перепаду давления (Сброс конденсата)
- "5" - по перепаду давления, защитное исполнение (Сброс конденсата)
- "8" - присоединение 1/8, ДУ 3 мм (Сброс конденсата)
- "3" - автоматический (Сброс конденсата)
Описание
Коалесцентные фильтрыСерия MC
Более детальное описание находится в документации (внизу).
Присоединение G1/4, G3/8 и G1/2
Металлический стакан с байонетным креплением
Модульный тип
Доступны коалесцентные фильтры Серии MC с присоединением G1/4, G3/8 и G1/2. Стаканы этих фильтров сделаны из металла с окошками из прозрачного пластика и имеют конденсатоотводчик, работающий в ручном/полуавтоматическом режиме. Кроме того, также возможен заказ фильтров с автоматическими конденсатоотводчиками.
Принцип действия коалесцентных фильтров основан на эффекте коалесценции – слияние мельчайших капель влаги на специальном материале фильтрующего элемента. Коалесцентные фильтры объединяют
в себе достоинства фильтров тонкой очистки и систем удаления влаги. Они надежно отсеивают частицы размеров от 0.01 мкм, а использование при фильтрации эффекта коалесценции позволяет практически полностью избавиться от влаги в линиях даже при существенных колебаниях расхода.
» Качество воздуха по стандарту ISO 8573-1:2010 [1:8:1]; ISO 8573-1:2010 [2:8:2]
Примечание: фильтр должен устанавливаться в систему после фильтров со степенью очистки 25 и 5 мкм.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
||||
Конструкция |
модульная с коалесцентным фильтрующим элементом |
|||
Материалы |
алюминиевый сплав, NBR, технополимер |
|||
Присоединение |
|
G1/4 |
G3/8 |
G1/2 |
Максимальный объем конденсата |
см³ |
28 |
78 |
78 |
Вес |
кг |
0,342 |
0,718 |
0,688 |
Крепление |
вертикально в магистрали или к стене |
|||
Рабочая температура |
-5°C ÷ 50°C при 10 бар (при отрицательных температурах использовать осушенный воздух) |
|||
Фильтрующий элемент |
0,01 мкм |
|||
Слив конденсата |
ручной / полуавтоматический (стандарт) |
|||
Покрытие |
эмаль |
|||
Качество воздуха по стандарту ISO 8573-1:2010 |
ISO 8573-1:2010 [2:8:2] - 1 мкм. Рекомендуется предварительная фильтрация воздуха до класса ISO 8573-1:2010 [6:8:4]. ISO 8573-1:2010 [1:8:1] - 0.01 мкм. Рекомендуется предварительная фильтрация воздуха до класса ISO 8573-1:2010 [6:8:4] или ISO 8573-1:2010 [2:8:2]. |
|||
Рабочее давление |
при ручном / полуавтоматическом и защитном исполнении механизма сброса конденсата -0,3 ÷ 16 бар, при сбросе конденсата по перепаду давления -0,3 ÷ 10 бар, при автоматическом сбросе -1,5 ÷ 12 бар (для G3/8 и G1/2) |
|||
Номинальный расход |
см. график |
КОДИРОВКА |
||||||
MC |
2 |
02 |
- |
F |
B |
0 |
MC |
СЕРИЯ |
|||||
2 |
РАЗМЕРЫ: 1 = G1/4 2 = G3/8, G1/2 |
|||||
02 |
ПРИСОЕДИНЕНИЕ: 04 = G1/4 38 = G3/8 02 = G1/2 |
|||||
F |
F = ФИЛЬТР |
|||||
B |
ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ: B = 0,01 мкм |
|||||
0 |
СЛИВ КОНДЕНСАТА: 0 = ручной / полуавтоматический (стандартный) 3 = автоматический (только для G3/8 и G1/2) 4 = по перепаду давления (только для G1/4) 5 = по перепаду давления, защитное исполнение 8 = присоединение 1/8, ДУ 3 мм |

ГРАФИКИ РАСХОДА
