Фильтры, Серия MC
Много
Нашли дешевле?
Серия
- MC1 - размеры G1/4
- MC2 - размеры G3/8, G1/2
Присоединение
- G1/4
- G1/2
- G3/8
Фильтрующий элемент
- 0 - 25 мкм (стандарт)
- "1" - 5 мкм
Конструкция
- "0" - ручной / полуавтоматический, стандарт (Сброс конденсата)
- "4" - по перепаду давления (Сброс конденсата)
- "5" - по перепаду давления, защитное исполнение (Сброс конденсата)
- "8" - присоединение 1/8, ДУ 3 мм (Сброс конденсата)
- "3" - автоматический (Сброс конденсата)
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание

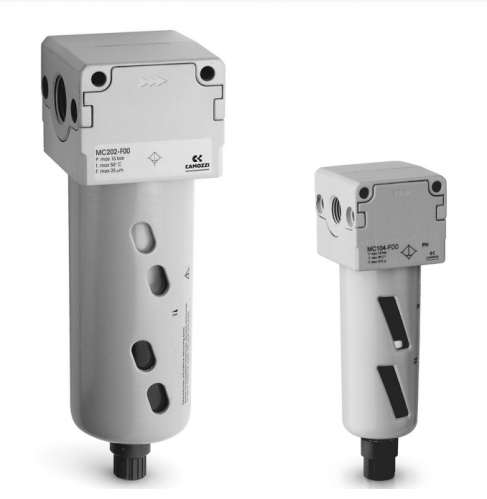

Фильтры, Серия MCБолее детальное описание находится в документации (внизу).
Присоединение G1/4, G3/8 и G1/2
Металлический стакан с байонетным креплением
Модульный тип
Доступны фильтры Серии MC с присоединением G1/4, G3/8 и G1/2. Стаканы этих фильтров сделаны из металла с окошками из прозрачного пластика и имеют конденсатоотводчик, работающий как в ручном, так и в полуавтоматическом режимах.
По запросу возможно заказывать фильтры с фильтрующими элементами, отличающимися от стандартных и с иными типами устройств для слива конденсата (см. кодировку).
» Качество воздуха по стандарту ISO 8573-1:2010 [7:8:4] 25 мкм; ISO 8573-1:2010 [6:8:4] 5 мкм
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
|
|
Конструкция |
компактная, модульная, с фильтрующим элементом из HDPE (полиэтилен высокой плотности) |
|
Материалы |
алюминиевый сплав, NBR, технополимер |
|
Присоединение |
G1/4 G3/8 G1/2 |
|
Максимальный объем конденсата |
28 см³ 72 см³ 72 см³ |
|
Вес |
0,339 кг 0,718 кг 0,688 кг |
|
Крепление |
вертикально в магистрали или к стене |
|
Рабочая температура |
-5°C ÷ 50°C при 10 бар (при отрицательных температурах использовать осушенный воздух) |
|
Фильтрующий элемент |
25 мкм (стандарт); 5 мкм |
|
Слив конденсата |
ручной / полуавтоматический (стандарт) |
|
Покрытие |
эмаль |
|
Качество воздуха по стандарту ISO 8573-1:2010 |
ISO 8573-1:2010 [7:8:4] - 25 мкм; ISO 8573-1:2010 [6:8:4] - 5 мкм. |
|
Рабочее давление |
при ручном / полуавтоматическом и защитном исполнении механизма сброса конденсата -0,3 ÷ 16 бар при сбросе конденсата по перепаду давления -0,3 ÷ 10 бар при автоматическом сбросе -1,5 ÷ 15 бар (для G3/8 и G1/2) |
|
Номинальный расход |
см. график |
|
КОДИРОВКА |
||||||
|
MC |
2 |
02 |
- |
F |
0 |
0 |
|
MC |
СЕРИЯ |
|||||
|
2 |
РАЗМЕРЫ: 1 = G1/4 2 = G3/8, G1/2 |
|||||
|
02 |
ПРИСОЕДИНЕНИЕ: 04 = G1/4 38 = G3/8 02 = G1/2 |
|||||
|
F |
F = ФИЛЬТР |
|||||
|
0 |
ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ: 0 = 25 мкм (стандарт) 1 = 5 мкм |
|||||
|
0 |
СЛИВ КОНДЕНСАТА: 0 = ручной / полуавтоматический (стандартный) 3 = автоматический (только для G3/8 и G1/2) 4 = по перепаду давления (только для G1/4) 5 = по перепаду давления, защитное исполнение 8 = присоединение 1/8, ДУ 3 мм |
|||||
ГРАФИКИ РАСХОДА
