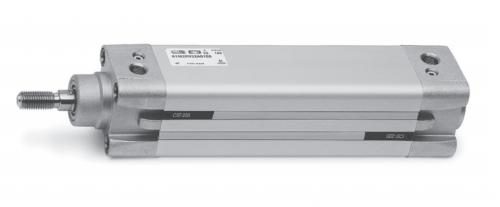

Camozzi Cерия 61 - Алюминиевый профиль, Диам. 32, 40, 50, 63, 80, 100, 125 мм - цилиндры пневматические

 Конструкция

 стяжные шпильки внутри профиля

 Действие

 одностороннего действия с пружинным возвратом;
 двустороннего действия; тандем, с низким трением (только двустороннего)

 Материалы

 стандартный: крышки и поршень - алюминий; шток - нержавеющая сталь AISI 420B;
 гильза - анодированный алюминий, гайки, шпильки - оцинкованная сталь; манжеты - PU;
 с низким трением: стандартные материалы с NBR манжетами поршня и штока
 (манжета поршня FKM - по запросу);
 низкотемпературный: стандартные материалы, шток - нержавеющая сталь AISI 420B покрытие хромом,
 скребок - латунь;
 гайки - нержавеющая сталь AISI 303, шпильки - нержавеющая сталь AISI 420B,
 манжеты поршня, штока - PU

 Крепление

 передний / задний фланец, лапы, центральная / передняя / задняя подвески, шарниры

 Стандартный ход

 10 ÷ 2700 мм (с кратностью 1 мм)

 Рабочая температура

 стандартный / с низким трением: 0°C ÷ 80°C (при сухом воздухе -20°C)
 низкотемпературный (версия для -40°C): -40°C÷ 60°C (при сухом воздухе -40°C)
 низкотемпературный (версия для -50°C): -50°C÷ 60°C (при сухом воздухе -50°C)

 Рабочее давление

 1 ÷ 10 бар (стандартный / низкотемпературный); 0,1 ÷ 10 бар (с низким трением)

 Скорость
 (без нагрузки)

 10 ÷ 1000 мм/с (стандартный / низкотемпературный); 5 ÷ 1000 мм/с (с низким трением)

 Рабочая среда

 очищенный воздух без необходимости маслораспыления. Требуется установка центробежного
 фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4].

61

M

2

P

050

A

0200

61

 Серия

M

 Модификация:
 M = стандарт, магнитные
 L = магнитные, с низким коэффициентом трения

2

 Действие:
 1 = одностороннее (передняя возвратная пружина) (ø 32 ... ø 100)
 2 = двустороннее (демпфирование в обе стороны)
 3 = двустороннее (без демпфирования)
 4 = двустороннее (с демпфированием назад)
 5 = двустороннее (с демпфированием вперед)
 6 = двустороннее (с двусторонним штоком, демпфирование в обе стороны)
 7 = одностороннее (с двусторонним штоком)

 Пневматические обозначения:
 1. CS07
 2. CD09
 3. CD08
 4. CD10
 5. CD11
 6. CD13
 7. CS11

P

 Материалы:
 P = шток - нержавеющая сталь AISI 420B, манжета штока - полиуретан, гайки и шпильки - оцинкованная сталь
 R = шпильки - нержавеющая сталь AISI 420B, гайки - нержавеющая сталь AISI 303
 C = шток - нержавеющая сталь AISI 303, гайка штока - нержавеющая сталь AISI 304
 U = шток, гайки шпилек - нержавеющая сталь AISI 303, гайка штока - нержавеющая сталь AISI 304,
 шпильки - нержавеющая сталь AISI 420B
 W = шток, гайка штока - нержавеющая сталь AISI 304, шпильки - нержавеющая сталь AISI 420B,
 гайки шпилек - нержавеющая сталь AISI 303
 Z = шток - нержавеющая сталь AISI 420B покрытие хромом, гайка штока - нержавеющая сталь AISI 304,
 шпильки - нержавеющая сталь AISI 420B, гайки шпилек - нержавеющая сталь AISI 303,
 манжеты для низких температур (-40°C), скребок - латунь (кроме ø 125)
 Y = шток - нержавеющая сталь AISI 420B покрытие хромом, гайка штока - нержавеющая сталь AISI 304,
 шпильки - нержавеющая сталь AISI 420B, гайки шпилек - нержавеющая сталь AISI 303,
 манжеты для низких температур (-50°C), скребок - латунь (кроме ø 125)

050

 Диаметры: 032 = ø 32 мм, 040 = ø 40 мм, 050 = ø 50 мм, 063 = ø 63 мм, 080 = ø 80 мм, 100 = ø 100 мм, 125 = ø 125 мм

A

 Тип крепления:
 A = стандарт (фиксирующая гайка на штоке)
 RL = стопор штока
 D = с фланцем на задней крышке
 E = с фланцем на передней крышке

 0200

 Ход: 10 ÷ 2500 мм

 Специальное исполнение:
 = стандарт
 V = уплотнение штока. Материал: фторкаучук (FKM)
 N = тандем
 R = уплотнение штока. Материал: NBR
 W = все уплотнения. Материал: фторкаучук (FKM); максимальная рабочая температура: до +150°C
 C* = покрытие цилиндра. Материал: полиуретан; цвет: серый
 L** = с низким коэффициентом трения, без уплотнения штока
 ( _ _ _ ) = специальное исполнение со специальным окончанием штока
 G = абразивостойкое с латунным скребком (кроме ø 125)
 МP = мультипозиционный цилиндр
 МУЛЬТИПОЗИЦИОННЫЙ ЦИЛИНДР:
 xxx/yyyMP = мультипозиционный цилиндр
 Пример: ход 1 = 75 мм, ход 2 = 135 мм
 Код цилиндра: 61M2L050A75/135MP
 * Исполнение C: по запросу.
 ** Возможно заказать цилиндр без уплотнения штока, что позволит снизить коэффициент трения.
 Для получения дополнительной информации, пожалуйста, свяжитесь с нашим техническим отделом.
 Примечание: Все цилиндры двустороннего действия доступны в исполнении с низким трением.

Ø

AM

B

BG

E

EE

G

KK

L1

L2+

L3

MM

N

PL

R

RT

SW1

SW2

SW3

SW4

TG

VA

VD

WH

ZJ+

Демпфи-
рование
переднее
/заднее

32

22

30

16

46

G1/8

5

M10x1,25

18

94

5

12

26

14

13

M6

10

6

2

17

32,5

4

5

26

120

17/12

40

24

35

16

55

G1/4

5

M12x1,25

21

105

5

16

29

15

13,5

M6

13

6

2

19

38

4

5

30

135

20/17

50

32

40

16

64,5

G1/4

8

M16x1,5

25

106

5

20

29,5

15

16

M8

17

8

3

24

46,5

4

6

37

143

15/14

63

32

45

16

75

G3/8

8

M16x1,5

26

121

5

20

36,5

21

28

M8

17

8

3

24

56,5

4

6

37

158

17/16

80

40

45

19

93

G3/8

8

M20x1,5

30

128

0

25

36

21

30

M10

22

*

5

30

72

4

7

46

174

20/20

100

40

55

19,5

110

G1/2

8

M20x1,5

35

138

0

25

38,5

23

40

M10

22

*

5

30

89

4

7

51

189

21/19

125

54

60

23

135

G1/2

10,5

M27x2

42

160

0

32

43

23,5

50

M12

27

12

4

41

110

6

8

65

225

26/25

Ø

AM

B

BG

E

EE

G

KK

L1

L2+

L3

MM

N

PL

R

RT

SW1

SW2

SW3

SW4

TG

VD

WH

ZM++

Демпфи-
рование
переднее
/заднее

32

22

30

16

46

G1/8

5

M10x1,25

18

94

5

12

26

14

13

M6

10

6

2

17

32,5

5

26

146

17/12

40

24

35

16

55

G1/4

5

M12x1,25

21

105

5

16

29

15

13,5

M6

13

6

2

19

38

5

30

165

20/17

50

32

40

16

64,5

G1/4

8

M16x1,5

25

106

5

20

29,5

15

16

M8

17

8

3

24

46,5

6

37

180

15/14

63

32

45

16

75

G3/8

8

M16x1,5

26

121

5

20

36,5

21

28

M8

17

8

3

24

56,5

6

37

195

17/16

80

40

45

19

93

G3/8

8

M20x1,5

30

128

0

25

36

21

30

M10

22

*

5

30

72

7

46

220

20/20

100

40

55

19,5

110

G1/2

8

M20x1,5

35

138

0

25

38,5

23

40

M10

22

*

5

30

89

7

51

240

21/19

125

54

60

23

135

G1/2

10,5

M27x2

42

160

0

32

43

23,5

50

M12

27

12

4

41

110

8

65

290
