Серия 16, 24, 25. Диам. 8...25 мм (миницилиндры пневматические)
- "16" - немагнитные
- "24" - магнитные
- "25" - магнитные, с двусторонним регулируемым демпфированием
- "1" - одностороннее (передняя возвратная пружина)
- "2" - двустороннее
- "3" - двустороннее (с двусторонним штоком)
- "7" - одностороннее (с двусторонним штоком)
- "08" - ø 8 мм
- "10" - ø 10 мм
- "12" - ø 12 мм
- "16" - ø 16 мм
- "20" - ø 20 мм
- "25" - ø 25 мм
- 3 мм
- 5 мм
- 6 мм
- 7 мм
- 8 мм
- 10 мм
- 12 мм
- 15 мм
- 16 мм
- 17 мм
- 20 мм
- 22 мм
- 25 мм
- 26 мм
- 27 мм
- 28 мм
- 30 мм
- 31 мм
- 32 мм
- 33 мм
- 35 мм
- 36 мм
- 37 мм
- 40 мм
- 43 мм
- 44 мм
- 45 мм
- 50 мм
- 52 мм
- 55 мм
- 60 мм
- 62 мм
- 64 мм
- 65 мм
- 68 мм
- 70 мм
- 75 мм
- 80 мм
- 84 мм
- 85 мм
- 90 мм
- 95 мм
- 100 мм
- 105 мм
- 110 мм
- 114 мм
- 120 мм
- 122 мм
- 124 мм
- 125 мм
- 130 мм
- 135 мм
- 136 мм
- 140 мм
- 145 мм
- 150 мм
- 155 мм
- 160 мм
- 170 мм
- 175 мм
- 180 мм
- 185 мм
- 190 мм
- 195 мм
- 200 мм
- 205 мм
- 210 мм
- 215 мм
- 220 мм
- 225 мм
- 230 мм
- 235 мм
- 240 мм
- 250 мм
- 252 мм
- 255 мм
- 256 мм
- 260 мм
- 265 мм
- 270 мм
- 275 мм
- 280 мм
- 285 мм
- 290 мм
- 300 мм
- 305 мм
- 310 мм
- 320 мм
- 325 мм
- 330 мм
- 335 мм
- 340 мм
- 350 мм
- 360 мм
- 365 мм
- 370 мм
- 380 мм
- 385 мм
- 396 мм
- 400 мм
- 420 мм
- 425 мм
- 430 мм
- 445 мм
- 450 мм
- 460 мм
- 480 мм
- 490 мм
- 500 мм
- 514 мм
- 520 мм
- 530 мм
- 550 мм
- 560 мм
- 570 мм
- 575 мм
- 580 мм
- 600 мм
- 610 мм
- 620 мм
- 640 мм
- 650 мм
- 700 мм
- 710 мм
- 750 мм
- 780 мм
- 800 мм
- 950 мм
- 1000 мм
- 1100 мм
Описание

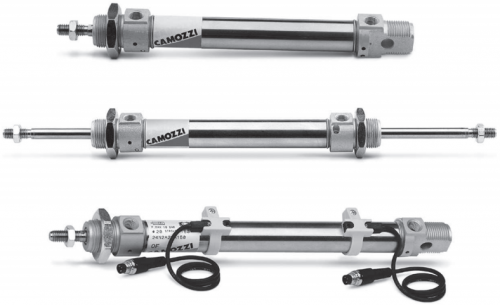

Миницилиндры пневматические Серия 16, 24 и 25Серия 16: ø 8, 10, 12 мм;
Серия 24: ø 16, 20, 25 мм - магнитные;
Серия 25: ø 16, 20, 25 мм - магнитные с демпфированием.
Миницилиндры пневматические Серии 16, 24 и 25 соответствуют европейским стандартам CETOP RP52-P и DIN/ISO 6432. Одно- и двустороннего действия. Современные материалы и глубокая конструкторская проработка позволили создать широкую гамму универсальных и надежных цилиндров.
Поскольку в миницилиндрах достигаются высокие скорости перемещения, они оснащаются пластиковыми шайбами на поршне, обеспечивающими бесшумную и мягкую остановку. Кроме этого, миницилиндры серии 25 оснащены устройствами регулируемого демпфирования поршня в конце хода. Цилиндры серии 24 и 25 имеют магнит на поршне и могут работать с магнитными датчиками. Миницилиндры серии 16, 24 и 25 широко используются в упаковочном оборудовании и в табачной промышленности. Доступны для заказа различные монтажные принадлежности.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
|
Конструкция |
закатной с фланцевым креплением |
Действие |
одностороннего действия с пружинным возвратом; двустороннего действия |
Материалы |
крышки – алюминий; гильза и шток – нержавеющая сталь; уплотнения – NBR, полиуретан; другое – см. кодировку |
Крепление |
гайки на крышках, фланец, лапы, кронштейны |
Диаметр цилиндра |
Серия 16: ø 8, 10, 12 мм / Серия 24 и 25: ø 16, 20, 25 мм |
Рабочая температура |
0°C ÷ 80°C (при сухом воздухе -20°C) |
Рабочее давление |
1 ÷ 10 бар (двустороннего действия), 2 ÷ 10 бар (одностороннего действия) |
Рабочая среда |
очищенный воздух без необходимости маслораспыления. Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4] |
Скорость (без нагрузки) |
минимальная – 10 мм/с; максимальная – 1000 мм/с |
Ход* (мин. - макс.) |
Серия 16 ø 8 ÷ ø 10: 10 - 250 мм / ø 12: 10 - 300 мм / Серия 24 и 25 ø 16: 10 - 600 мм / ø 20 ÷ ø 25: 10 - 1000 мм * С кратностью в 1 мм |
ТАБЛИЦА ЗНАЧЕНИЙ СТАНДАРТНОГО ХОДА МИНИЦИЛИНДРОВ СЕРИИ 16, 24 И 25 |
|||||||||||||||
■ = двустороннего действия ✖ = одностороннего действия |
|||||||||||||||
СТАНДАРТНЫЕ ХОДА |
|||||||||||||||
Серия |
Ø |
10 |
25 |
40 |
50 |
80 |
100 |
125 |
160 |
200 |
250 |
300 |
320 |
400 |
500 |
16 |
8 |
■✖ |
■✖ |
■✖ |
■✖ |
■ |
■ |
■ |
■ |
■ |
|
|
|
|
|
16 |
10 |
■✖ |
■✖ |
■✖ |
■✖ |
■ |
■ |
■ |
■ |
■ |
|
|
|
|
|
16 |
12 |
■✖ |
■✖ |
■✖ |
■✖ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
|
|
|
24 |
16 |
■✖ |
■✖ |
■✖ |
■✖ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
24 |
20 |
■✖ |
■✖ |
■✖ |
■✖ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
24 |
25 |
■✖ |
■✖ |
■✖ |
■✖ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
25 |
16 |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
25 |
20 |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
25 |
25 |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
■ |
Миницилиндры пневматические Серия 16, 24 и 25

РАЗМЕРЫ |
|||||||||||||||||||||||||
Мод. |
Ø |
EW |
KW |
BE |
KK |
CD |
D1 |
EE |
ØD2 |
L1+ |
XC+ |
L2+ |
AM |
L3 |
L4 |
L5 |
L |
WF |
L6 |
L7 |
KV |
SW |
D |
D3 |
Демпфирование переднее / заднее |
16 |
8 |
8 |
7 |
M12x1,25 |
M4x0,7 |
4 |
9,3 |
M5 |
4 |
86 |
64 |
46 |
12 |
10 |
4,5 |
12 |
6 |
16 |
9 |
28 |
19 |
- |
15 |
15 |
- / - |
16 |
10 |
8 |
7 |
M12x1,25 |
M4x0,7 |
4 |
11,3 |
M5 |
4 |
86 |
64 |
46 |
12 |
10 |
4,5 |
12 |
6 |
16 |
9 |
28 |
19 |
- |
15 |
15 |
- / - |
16 |
12 |
12 |
8 |
M16x1,5 |
M6x1 |
6 |
13,3 |
M5 |
6 |
105 |
75 |
50 |
16 |
15 |
4,5 |
17 |
9 |
22 |
9 |
38 |
24 |
5 |
20,5 |
20 |
- / - |
24-25 |
16 |
12 |
8 |
M16x1,5 |
M6x1 |
6 |
17,3 |
M5 |
6 |
111 |
82 |
56 |
16 |
15 |
5,5 |
17 |
9 |
22 |
10 |
38 |
24 |
5 |
20,5 |
20 |
10 / 10 |
24-25 |
20 |
16 |
10 |
M22x1,5 |
M8x1,25 |
8 |
21,3 |
G1\8 |
8 |
132 |
95 |
68 |
20 |
18 |
8 |
20 |
12 |
24 |
16 |
44 |
32 |
7 |
27 |
27 |
13 / 15 |
24-25 |
25 |
16 |
10 |
M22x1,5 |
M10x1,25 |
8 |
26,5 |
G1\8 |
10 |
141,5 |
104 |
69,5 |
22 |
20 |
8 |
22 |
12 |
28 |
16 |
50 |
32 |
9 |
27 |
27 |
16 / 14 |
Миницилиндры пневматические Серия 16, 24 и 25 - проходной шток

РАЗМЕРЫ |
|||||||||||||||||||
Мод. |
Ø |
KW |
BE |
KK |
ØD1 |
EE |
ØD2 |
L1++ |
L2+ |
AM |
L3 |
L4 |
L5 |
WF+ |
L6 |
L7+ |
KV |
SW |
Демпфирование переднее / заднее |
16 |
8 |
7 |
M12x1,25 |
M4x0,7 |
9,3 |
M5 |
4 |
102 |
46 |
12 |
10 |
4,5 |
12 |
16 |
9 |
28 |
19 |
- |
- / - |
16 |
10 |
7 |
M12x1,25 |
M4x0,7 |
11,3 |
M5 |
4 |
102 |
46 |
12 |
10 |
4,5 |
12 |
16 |
9 |
28 |
19 |
- |
- / - |
16 |
12 |
8 |
M16x1,5 |
M6x1 |
13,3 |
M5 |
6 |
126 |
50 |
16 |
15 |
4,5 |
17 |
22 |
9 |
38 |
24 |
5 |
- / - |
24-25 |
16 |
8 |
M16x1,5 |
M6x1 |
17,3 |
M5 |
6 |
132 |
56 |
16 |
15 |
5,5 |
17 |
22 |
10 |
38 |
24 |
5 |
10 / 10 |
24-25 |
20 |
10 |
M22x1,5 |
M8x1,25 |
21,3 |
G1\8 |
8 |
156 |
68 |
20 |
18 |
8 |
20 |
24 |
16 |
44 |
32 |
7 |
13 / 15 |
24-25 |
25 |
10 |
M22x1,5 |
M10x1,25 |
26,5 |
G1\8 |
10 |
169,5 |
69,5 |
22 |
20 |
8 |
22 |
28 |
16 |
50 |
32 |
9 |
16 / 14 |
Миницилиндры пневматические в сборе со стопором штока (Мод. RLC)

РАЗМЕРЫ |
||||||||
Мод. |
Ø |
G7D |
WF |
L5 |
L7 |
XC+ |
L1+ |
F (N) |
24-25 |
20 |
8 |
74 |
70 |
94 |
145 |
182 |
300 |
24-25 |
25 |
10 |
76 |
70 |
98 |
152 |
189,5 |
400 |
КОДИРОВКА |
||||||||
24 |
N |
2 |
A |
16 |
A |
100 |
|
|
24 |
СЕРИИ: 16 = немагнитные 24 = магнитные 25 = магнитные, с двусторонним регулируемым демпфированием |
|||||||
N |
МОДИФИКАЦИЯ: N = стандарт |
|||||||
2 |
ДЕЙСТВИЕ: |
ПНЕВМАТИЧЕСКИЕ СИМВОЛЫ: |
||||||
1 = одностороннее (передняя возвратная пружина) |
CS02 (Серия 16) - CS06 (Серия 24) |
|||||||
2 = двустороннее |
CD01 (Серия 16) - CD07 (Серия 24) - CD09 (Серия 25) |
|||||||
3 = двустороннее (с двусторонним штоком) |
CD05 (Серия 16) - CD12 (Серия 24) - CD13 (Серия 25) |
|||||||
7 = одностороннее (с двусторонним штоком) |
CS04 (Серия 16) - CS10 (Серия 24)
|
|||||||
A |
МАТЕРИАЛЫ: A = шток – нержавеющая сталь AISI 303, гильза – нержавеющая сталь AISI 304, крышки – анодированный алюминий |
|||||||
16 |
ДИАМЕТРЫ: 08 = ø 8 мм 10 = ø 10 мм 12 = ø 12 мм 16 = ø 16 мм 20 = ø 20 мм 25 = ø 25 мм |
|||||||
A |
ТИП КРЕПЛЕНИЯ: A = стандарт (гайки на штоке и крышках) RL = цилиндр в сборе со стопором штока (для ø 20 мм - ø 25 мм) |
|||||||
100 |
ХОД: Серия 16 ø 8 ÷ ø 10: 10 - 250 мм; ø 12: 10 - 300 мм Серия 24 и 25 ø 16: 10 - 600 мм; ø 20 - ø 25: 10 - 1000 мм |
|||||||
|
= стандарт V = уплотнение штока. Материал: фторкаучук (FKM) W = все уплотнения. Материал: фторкаучук (FKM); максимальная рабочая температура: до +150°C (только для серии 25) ( _ _ _ ) = специальное исполнение со специальным окончанием штока |
ПНЕВМАТИЧЕСКИЕ СИМВОЛЫ

» Согласно стандарта CETOP RP52-P DIN/ISO 6432
» Гильза и шток из нержавеющей стали
» Анодированные алюминиевые крышки
» Одно- и двустороннего действия
