Cерия 6PF с обратной связью по положению, Диам. 50, 63, 80, 100, 125 мм (цилиндры пневматические)
Много
Нашли дешевле?
Серия
- 6PF - магнитные, с обратной связью по положению
Действие
- "3" - двустороннего, с низким коэффициентом трения, без демпфирования
Материалы
- "P" - поршень, задняя крышка – алюминий; гайка штока, винт – сталь;уплотнение штока, уплотнение поршня, OR уплотнение – NBR;направляющая втулка штока – синтетическая порошковая бронза; шток – хромированная сталь;направляющая поршня – ацетатная резина;
Диаметр
- 50 мм
- 63 мм
- 80 мм
- 100 мм
- 125 мм
Тип крепления
- "A" - стандарт (фиксирующая гайка на штоке)
Ход
- 50 мм
- 70 мм
- 100 мм
- 120 мм
- 125 мм
- 150 мм
- 160 мм
- 180 мм
- 200 мм
- 225 мм
- 250 мм
- 300 мм
- 350 мм
- 400 мм
- 500 мм
- 700 мм
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание

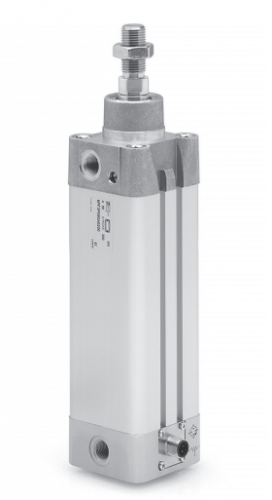

Цилиндры пневматическиеСерии 6PF с обратной связью по положению
Более детальное описание находится в документации (внизу).
Двустороннего действия с пониженным коэффициентом трения,
магнитный, ø 50, 63, 80, 100, 125 мм
Пневматические цилиндры Серии 6PF оборудованы потенциометром, дающим обратную связь по положению, интегрированным в шток. Данный тип цилиндра позволяет отслеживать положения поршня
цилиндра по всей длине хода, путем измерения изменения сопротивления в потенциометре. На поршне цилиндра установлен магнит, который позволяет использовать магнитные датчики положения. Для снижения коэффициента трения используются динамические манжеты.
Благодаря электрическому разъему с наружной резьбой M12, который расположен на задней крышке цилиндра, данный цилиндр имеет класс защиты IP67. Серия 6PF соответствует стандарту ISO 15552 и может быть использована со всеми стандартными аксессуарами. Цилиндры доступны с диаметрами поршня от 50 мм до 125 мм и ходом от 50 мм до 500 мм с шагом в 50 мм. Прочная конструкция, гибкость при монтаже и высокая технологичность делает серию 6PF применимой в качестве цилиндров пресса, дозатора, резки и систем измерения.
» Соответствует стандарту
» ISO 15552, а так же DIN/ISO 6431 - VDMA 24562 стандарта » Хромированный шток
» Класс защиты IP67
» Минимальная скорость движения 5 мм/сек
» Минимальное давление страгивания < 0,1 бар
» G вариант для запыленных применений (цемент, резина, грязь, отходы древесины, прочее...)
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
|
|
Конструкция |
стяжные шпильки |
|
Действие |
двустороннего действия без демпфирования, с пониженным коэффициентом трения |
|
Материалы |
см. таблицу (раздел 1/1.27.04) |
|
Крепление |
передние и задние фланцы, лапы, подвески для монтажа на задней крышке, центральные подвески, наконечники штока |
|
Диаметры |
50, 63, 80, 100, 125 мм |
|
Ход (мин - макс) |
50 ÷ 500 мм (шаг 50 мм) |
|
Рабочая температура |
0°C ÷ 80°C (осушенный воздух -20°C) |
|
Рабочее давление |
0.1 ÷ 10 бар |
|
Скорость (мин - макс) |
5 ÷ 1000 мм/с (без нагрузки) |
|
Максимальное ускорение |
10 м/с² |
|
Рабочая среда |
очищенный воздух без необходимости маслораспыления. Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4]. |
|
Линейность |
0.1% от хода поршня |
|
Повторяемость |
0.03% от хода поршня |
|
Разрешение |
не ограничено |
|
Гистерезис |
< 0.5 мм |
|
Вибростойкость EN 60068-2-6 |
уровень 3 |
|
Ударостойкость EN 60068-2-27 |
уровень 2 |
|
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|
|
Электрическое соединение |
4-х контактный разъем с наружной резьбой M12 IP 67 (EN 60529) |
|
Максимальное напряжение на входе |
40 V (ход 50 мм) 60 V (ход от 100 до 500 мм) |
|
Рекомендуемая токовая нагрузка |
< 0,1 μA |
|
Электрическое сопротивление |
5 kohm для хода от 50 до 300 мм 10 kohm для хода от 350 до 500 мм |
|
Диапазон отклонения сопротивления |
± 20% |
|
Максимальное рассеивание (40°C) |
1 W для хода 50 мм 2 W для хода 100 мм 3 W для хода от 150 до 500 мм |
|
Рекомендуемые датчики положения |
CST-332 (3-х проводной) CST-362 (M8) |
|
Рекомендуемые разъемы |
CS-LF04HB (4-х полюсная прямая розетка) CS-LR04HB (4-х полюсная угловая розетка) |
|
КОДИРОВКА |
|||||||
|
6PF |
3 |
P |
050 |
A |
0200 |
|
|
|
6PF |
СЕРИЯ |
||||||
|
3 |
ДЕЙСТВИЕ: 3 = двустороннего, с низким коэффициентом трения, без демпфирования |
ПНЕВМАТИЧЕСКИЕ ОБОЗНАЧЕНИЯ: 3. CD08 |
|||||
|
P |
МАТЕРИАЛЫ: P = поршень, задняя крышка – алюминий; гайка штока, винт – сталь; уплотнение штока, уплотнение поршня, OR уплотнение – NBR; направляющая втулка штока – синтетическая порошковая бронза; шток – хромированная сталь; направляющая поршня – ацетатная резина; разъем M12 – никелированная латунь; магнитный привод – неодим |
||||||
|
050 |
ДИАМЕТРЫ: 050 = ø 50 мм, 063 = ø 63 мм, 080 = ø 80 мм, 100 = ø 100 мм, 125 = ø 125 мм |
||||||
|
A |
ТИП КРЕПЛЕНИЯ: A = стандарт (фиксирующая гайка на штоке), RL = стопор штока |
||||||
|
0200 |
ХОД: 50 ÷ 500 мм (шаг 50 мм) |
||||||
|
|
СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ: = стандарт P = уплотнение штока. Материал: полиуретан V = штоковая манжета. Материал: фторкаучук (FKM) L* = без уплотнения штока (воздух подается только в бесштоковую полость) G = с бронзовым штоковым скребком ( _ _ _ ) = увеличение вылета штока - значение, на которое увеличивается размер WH, мм (см. таблицу в разделе 1/1.27.06) * Возможно заказать цилиндр без уплотнения штока, что позволит снизить коэффициент трения. |
||||||
ПНЕВМАТИЧЕСКИЕ СИМВОЛЫ
Основные характеристики
Для правильного функционирования, потенциометр должен быть использован как преобразователь делитель напряжения, а не как резистор. Измерения должны проводиться по напряжению, а не по сопротивлению. Электрическое соединение должно производиться при высоком входном сопротивлении.
Информация о назначении контактов разъема может быть найдена в инструкции или на самом изделии.
ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ
|
КОМПЛЕКТУЮЩИЕ |
МАТЕРИАЛЫ |
|
1. Гайка штока |
Сталь |
|
2. Уплотнение штока |
NBR |
|
3. Направляющая втулка штока |
Синтетическая порошковая бронза |
|
4. Шток |
Хромированная сталь |
|
5. Направляющая поршня |
Ацетатная резина |
|
6. Поршень |
Алюминий |
|
7. Уплотнение поршня |
NBR |
|
8. Экструдированный профиль |
Алюминий |
|
9. OR уплотнение |
NBR |
|
10. Разъем M12 |
Никелированная латунь |
|
11. Винт |
Сталь |
|
12. Задняя крышка |
Алюминий |
|
13. Магнитный привод |
Неодим |
|
14. OR уплотнение |
NBR |
|
15. Датчик положения |
- |
Пневмоцилиндры Серия 6PF
+ = добавить ход
Примечание: * = спец. ключ 80-62/8C (см. принадлежности)
|
РАЗМЕРЫ |
||||||||||||||||||||||||||
|
Ø |
AM |
B |
BG |
E |
EE |
F |
G |
H |
KK |
L1 |
L2+ |
L3 |
MM |
N |
PL |
R |
RT |
SW1 |
SW2 |
SW3 |
SW4 |
TG |
VA |
VD |
WH |
ZJ+ |
|
50 |
32 |
40 |
16 |
64.5 |
G1/4 |
14 |
8 |
17 |
M16x1.5 |
25 |
106 |
5 |
20 |
29.5 |
15 |
16 |
M8 |
17 |
8 |
3 |
24 |
46.5 |
4 |
6 |
37 |
143 |
|
63 |
32 |
45 |
16 |
75 |
G3/8 |
14 |
8 |
24 |
M16x1.5 |
26 |
121 |
5 |
20 |
36.5 |
21 |
28 |
M8 |
17 |
8 |
3 |
24 |
56.5 |
4 |
6 |
37 |
158 |
|
80 |
40 |
45 |
19 |
93 |
G3/8 |
14 |
8 |
24 |
M20x1.5 |
30 |
128 |
0 |
25 |
36 |
21 |
30 |
M10 |
22 |
* |
5 |
30 |
72 |
4 |
7 |
46 |
174 |
|
100 |
40 |
55 |
19.5 |
110 |
G1/2 |
14 |
8 |
26 |
M20x1.5 |
35 |
138 |
0 |
25 |
38.5 |
23 |
40 |
M10 |
22 |
* |
5 |
30 |
89 |
4 |
7 |
51 |
189 |
|
125 |
54 |
60 |
23 |
135 |
G1/2 |
14 |
10.5 |
30 |
M27x2 |
42 |
160 |
0 |
32 |
43 |
23.5 |
50 |
M12 |
27 |
12 |
4 |
41 |
110 |
6 |
8 |
65 |
225 |
