Cерия 90 - из нержавеющей стали, Диам. 32, 40, 50, 63, 80, 100 и 125 мм (цилиндры пневматические)
- 90M - стандарт, магнитные
- "1" - одностороннее (передняя возвратная пружина)
- "2" - двустороннее (с демпфированием)
- "6" - двустороннее (с двусторонним штоком, с демпфированием)
- "A" - нержавеющая сталь AISI 316, уплотнения NBR
- "V" - нержавеющая сталь AISI 316, все уплотнения FKM (максимальная рабочая температура: до +150°C)
- 32 мм
- 40 мм
- 50 мм
- 63 мм
- 80 мм
- 100 мм
- 125 мм
- 10 мм
- 15 мм
- 25 мм
- 30 мм
- 35 мм
- 50 мм
- 70 мм
- 75 мм
- 80 мм
- 85 мм
- 100 мм
- 116 мм
- 125 мм
- 140 мм
- 150 мм
- 160 мм
- 200 мм
- 230 мм
- 235 мм
- 250 мм
- 260 мм
- 300 мм
- 320 мм
- 350 мм
- 400 мм
- 440 мм
- 450 мм
- 500 мм
- 540 мм
- 600 мм
- 700 мм
- 715 мм
- 740 мм
- 800 мм
- 820 мм
- 1000 мм
- 1080 мм
- 1500 мм
- 1600 мм
- 1650 мм
Описание

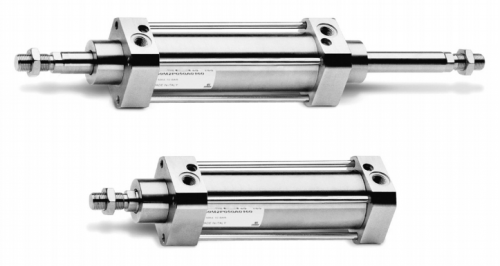

Цилиндры пневматические из нержавеющей сталиСерия 90
Более детальное описание находится в документации (внизу).
Одно- и двустороннего действия, магнитные, с демпфированием
ø 32, 40, 50, 63, 80, 100 и 125 мм


Цилиндры пневматические из нержавеющей стали Серии 90 с диаметрами 32, 40, 50, 63, 80, 100 и 125 мм. Цилиндры этой серии предназначены для использования в экстремальных условиях окружающей
среды, например, на нефтяных платформах, морских судах, в фармацевтике, в атомной или пищевой промышленности.
На поршне цилиндров установлен постоянный магнит. Положение поршня определяется магнитными датчиками положения, закрепляемыми на цилиндре. Цилиндры пневматические оснащены устройствами демпфирования в конце хода, с регулировкой интенсивности торможения. Кроме того, поршень имеет пластиковые шайбы, обеспечивающие бесшумную остановку в крайних положениях.
» Соответствие стандартам ISO 15552 и более раннему DIN/ISO 6431/VDMA 24562
» Простые линии
» Нержавеющая сталь AISI 316
» Демпфирование в конце хода
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
|
Конструкция |
стяжные шпильки |
Действие |
одностороннего действия с пружинным возвратом; двустороннего действия |
Материал |
крышки, гильза, шпильки, шток – нержавеющая сталь AISI 316, уплотнения – NBR |
Крепление |
передний и задний фланец, лапы, передний и задний кронштейн, шарниры |
Ход |
25 ÷ 800 мм |
Рабочая температура |
0 ÷ 80°C (при сухом воздухе -20°C) |
Рабочее давление |
1 ÷ 10 бар |
Скорость (без нагрузки) |
10 ÷ 1000 мм/с |
Рабочая среда |
очищенный воздух без необходимости маслораспыления. Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4]. |
КОДИРОВКА |
|||||||
90 |
M |
2 |
A |
050 |
A |
0200 |
|
90 |
СЕРИЯ |
||||||
M |
МОДИФИКАЦИЯ: M = стандарт, магнитные |
||||||
2 |
ДЕЙСТВИЕ: 1 = одностороннее (передняя возвратная пружина) (CS06) 2 = двустороннее (с демпфированием) (CD09) 6 = двустороннее (с двусторонним штоком, с демпфированием) (CD13) |
||||||
A |
МАТЕРИАЛЫ: A = нержавеющая сталь AISI 316, уплотнения NBR V = нержавеющая сталь AISI 316, все уплотнения FKM (максимальная рабочая температура: до +150°C) |
||||||
050 |
ДИАМЕТРЫ: 032 = 32 мм - 040 = 40 мм - 050 = 50 мм - 063 = 63 мм 080 = 80 мм - 100 = 100 мм - 125 = 125 мм |
||||||
A |
ТИП КРЕПЛЕНИЯ: A = стандарт |
||||||
0200 |
ХОД: 25 ÷ 800 мм |
||||||
|
= стандарт V = штоковая манжета. Материал: фторкаучук (FKM) |
ПНЕВМАТИЧЕСКИЕ СИМВОЛЫ

Цилиндры пневматические Серия 90

+ = добавить ход
РАЗМЕРЫ |
||||||||||||||||||||||
Ø |
AM |
B |
BF |
BG |
E |
EE |
G |
KK |
L |
MM |
N |
PL |
RT |
R1 |
R2 |
SW |
SW1 |
T |
TG |
VA |
VD |
WH |
32 |
22 |
30 |
10 |
16 |
45 |
G1/8 |
28 |
M10x1.25 |
94 |
12 |
4,5 |
14 |
M6 |
64 |
16 |
10 |
17 |
M5 |
32,5 |
4 |
20 |
26 |
40 |
24 |
35 |
10 |
16 |
55 |
G1/4 |
31,5 |
M12x1.25 |
105 |
16 |
5,5 |
16 |
M6 |
70 |
21 |
13 |
19 |
M6 |
38 |
4 |
22 |
30 |
50 |
32 |
40 |
12 |
16 |
65 |
G1/4 |
31,5 |
M16x1.5 |
106 |
20 |
8,5 |
21 |
M8 |
74 |
24 |
17 |
24 |
M8 |
46,5 |
4 |
28 |
37 |
63 |
32 |
45 |
12 |
16 |
80 |
G3/8 |
35 |
M16x1.5 |
121 |
20 |
8,5 |
22 |
M8 |
85 |
33 |
17 |
24 |
M8 |
56,5 |
4 |
28 |
37 |
80 |
40 |
45 |
15 |
16 |
95 |
G3/8 |
36 |
M20x1.5 |
128 |
25 |
8,5 |
23 |
M10 |
92 |
34 |
21 |
30 |
M10 |
72 |
4 |
34 |
46 |
100 |
40 |
55 |
15 |
16 |
115 |
G1/2 |
41 |
M20x1.5 |
138 |
25 |
10 |
26 |
M10 |
100 |
58 |
21 |
30 |
M10 |
89 |
4 |
38 |
51 |
125 |
54 |
60 |
24 |
20 |
140 |
G1/2 |
45 |
M27x2 |
160 |
32 |
12,5 |
30 |
M12 |
110 |
65 |
27 |
41 |
M12 |
110 |
5 |
50 |
65 |
Цилиндры пневматические Серия 90 - проходной шток

+ = добавить ход
++ = добавить ход дважды
РАЗМЕРЫ |
||||||||||||||||||||||
Ø |
AM |
B |
BF |
BG |
E |
EE |
G |
KK |
L |
MM |
N |
PL |
RT |
R1 |
R2 |
SW |
SW1 |
T |
TG |
VD |
WH |
ZM |
32 |
22 |
30 |
10 |
16 |
45 |
G1/8 |
28 |
M10x1.25 |
94 |
12 |
4,5 |
14 |
M6 |
64 |
16 |
10 |
17 |
M5 |
32,5 |
20 |
26 |
146 |
40 |
24 |
35 |
10 |
16 |
55 |
G1/4 |
31,5 |
M12x1.25 |
105 |
16 |
5,5 |
16 |
M6 |
70 |
21 |
13 |
19 |
M6 |
38 |
22 |
30 |
165 |
50 |
32 |
40 |
12 |
16 |
65 |
G1/4 |
31,5 |
M16x1.5 |
106 |
20 |
8,5 |
21 |
M8 |
74 |
24 |
17 |
24 |
M8 |
46,5 |
28 |
37 |
180 |
63 |
32 |
45 |
12 |
16 |
80 |
G3/8 |
35 |
M16x1.5 |
121 |
20 |
8,5 |
22 |
M8 |
85 |
33 |
17 |
24 |
M8 |
56,5 |
28 |
37 |
195 |
80 |
40 |
45 |
15 |
16 |
95 |
G3/8 |
36 |
M20x1.5 |
128 |
25 |
8,5 |
23 |
M10 |
92 |
34 |
21 |
30 |
M10 |
72 |
34 |
46 |
220 |
100 |
40 |
55 |
15 |
16 |
115 |
G1/2 |
41 |
M20x1.5 |
138 |
25 |
10 |
26 |
M10 |
100 |
58 |
21 |
30 |
M10 |
89 |
38 |
51 |
240 |
125 |
54 |
60 |
24 |
20 |
140 |
G1/2 |
45 |
M27x2 |
160 |
32 |
12,5 |
30 |
M12 |
110 |
65 |
27 |
41 |
M12 |
110 |
50 |
65 |
290 |
