Описание

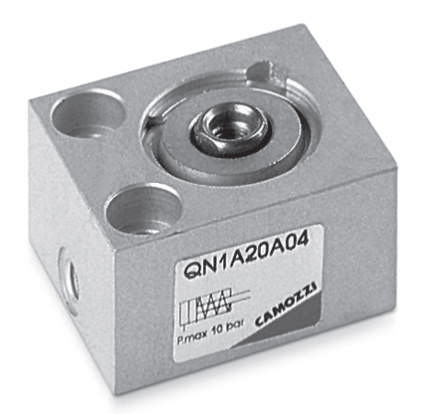

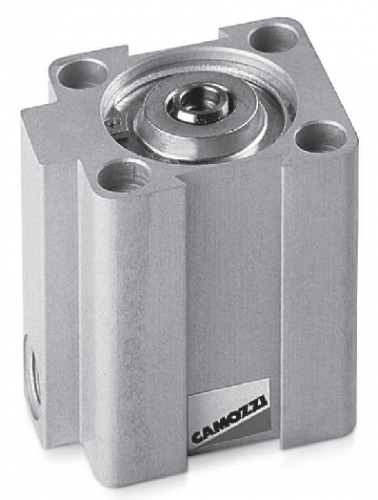

Цилиндры пневматические короткоходовые Серия QN
Запрос цен и сроков на info@binomkip.ruОдностороннего действия, немагнитные
ø 8, 12, 20, 32, 50, 63 мм
|
Конструкция |
компактный |
|
Действие |
одностороннего действия с пружинным возвратом |
|
Материал |
корпус - алюминий; уплотнения - NBR; остальное - нержавеющая сталь и латунь |
|
Рабочее давление |
2 ÷ 10 бар |
|
Рабочая температура |
0° ÷ 80°C (при сухом воздухе -20°C) |
|
Рабочая среда |
очищенный воздух
без необходимости маслораспыления. Требуется установка центробежного |
|
Диаметр |
ø 8, 12, 20, 32, 50, 63 мм |
|
Ход |
см. таблицу |
|
Крепление |
через отверстия в корпусе |
|
QN |
1 |
A |
50 |
A |
25 |
|
QN |
Серия |
||||
|
1 |
Действие: 1 = одностороннее (Пневматические символы: CS01) |
||||
|
A |
Материалы: A = корпус - анодированный алюминий, шток - нержавеющая сталь |
||||
|
50 |
Диаметры: 08 = ø 8 мм; 12 = ø 12 мм; 20 = ø 20 мм; 32 = ø 32 мм; 50 = ø 50 мм; 63 = ø 63 мм |
||||
|
A |
Тип крепления: A = стандарт |
||||
|
25 |
Ход в мм |
||||
Пневматические символы
|
Мод. |
Ø |
A h8 |
B |
ØC |
D |
G |
H |
ØJ |
ØK |
L |
M |
N |
P |
Q H13 |
SW |
T+0,1 |
U |
V |
Z+0,10 |
|
QN1A08A04 |
8 |
18 |
11 |
4 |
20 |
16 |
5 |
3,2 |
5,8 |
3 |
- |
17 |
- |
M5 |
- |
- |
8 |
13,5 |
- |
|
QN1A12A04 |
12 |
20 |
13 |
5 |
25 |
16 |
5 |
3,2 |
5,8 |
3 |
- |
17 |
- |
M5 |
- |
- |
9 |
16 |
- |
|
QN1A12A10 |
12 |
20 |
13 |
5 |
25 |
26 |
5 |
3,2 |
5,8 |
3 |
- |
30 |
- |
M5 |
- |
- |
9 |
16 |
- |
|
QN1A20A04 |
20 |
32 |
20 |
10 |
37 |
20 |
5 |
5,5 |
9 |
5 |
8 |
21 |
M5 |
M5 |
8 |
2,5 |
15 |
21 |
5,5 |
|
QN1A20A10 |
20 |
32 |
20 |
10 |
37 |
32 |
5 |
5,5 |
9 |
5 |
8 |
33 |
M5 |
M5 |
8 |
2,5 |
15 |
21 |
5,5 |
|
Мод. |
Ø |
A h8 |
B |
ØC |
D |
E |
F |
G |
H |
ØJ |
ØK |
L |
M |
N |
P |
Q H13 |
R |
SW |
T+0,1 |
U |
V |
Z+0,10 |
|
QN1A32A05 |
32 |
45 |
32 |
12 |
56 |
48.5 |
18 |
26 |
8.5 |
5.5 |
9 |
5 |
14.5 |
27 |
M6 |
G1\8 |
36 |
10 |
2.5 |
18 |
32 |
7 |
|
QN1A32A10 |
32 |
45 |
32 |
12 |
56 |
48.5 |
18 |
32 |
8.5 |
5.5 |
9 |
5 |
14.5 |
33 |
M6 |
G1\8 |
36 |
10 |
2.5 |
18 |
32 |
7 |
|
QN1A32A25 |
32 |
45 |
32 |
12 |
56 |
48.5 |
18 |
57.5 |
8.5 |
5.5 |
9 |
5 |
14.5 |
58.5 |
M6 |
G1\8 |
36 |
10 |
2.5 |
18 |
32 |
7 |
|
QN1A50A10 |
50 |
64 |
50 |
16 |
72 |
64 |
20 |
30 |
8.5 |
6.5 |
10.5 |
6.3 |
15.5 |
31 |
M8 |
G1\8 |
50 |
13 |
3.5 |
25 |
40 |
8.5 |
|
QN1A50A25 |
50 |
64 |
50 |
16 |
72 |
64 |
20 |
57.5 |
8.5 |
6.5 |
10.5 |
6.3 |
15.5 |
58.5 |
M8 |
G1\8 |
50 |
13 |
3.5 |
25 |
40 |
8.5 |
|
QN1A63A10 |
63 |
80 |
62 |
16 |
88 |
80 |
20 |
35 |
8.5 |
8.5 |
14 |
8.5 |
14.5 |
36 |
M8 |
G1\8 |
62 |
13 |
3.5 |
31 |
48 |
8.5 |
|
QN1A63A25 |
63 |
80 |
62 |
16 |
88 |
80 |
20 |
60.5 |
8.5 |
8.5 |
14 |
8.5 |
14.5 |
62.5 |
M8 |
G1\8 |
62 |
13 |
3.5 |
31 |
48 |
8.5 |
