------Camozzi Серия 31. Диам. 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 мм UNITOP мм - компактные

Camozzi Серия 31. Диам. 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 мм UNITOP мм - компактные

Много

Нашли дешевле?

31 X X A X A X X

Действие

Одностороннее (передняя возвратная пружина)

Двустороннее

Двустороннее (с двусторонним штоком)

Одностороннее (задняя возвратная пружина)

Диаметр цилиндра, мм

100

Ход, мм

100

105

110

115

120

125

130

135

140

145

150

155

160

165

170

175

180

185

190

195

200

205

210

220

225

230

235

240

250

260

265

280

285

290

300

320

350

385

480

Модификация

Шток с наружной резьбой

Шток с внутренней резьбой

C противоповоротной платформой, только двустороннего действия

Исполнение

Стандарт

Уплотнение штока. Материал: фторкаучук (FKM)

Все уплотнения. Материал: фторкаучук (FKM)

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

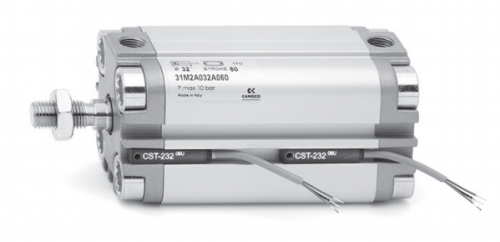

Цилиндры пневматические компактные Серия 31

Одно- и двустороннего действия, двустороннего действия c противоповоротной платформой, магнитные
Ø 12, 16, 20, 25 мм
Ø 32, 40, 50, 63, 80, 100 мм UNITOP

Компактная конструкция позволяет располагать цилиндры в ограниченном пространстве, используя привалочные поверхности передней или задней крышки, фланцы, лапы и другие подвески. Гильза выполнена из алюминиевого профиля с продольными Т-образными пазами для установки магнитных датчиков. Магнитный датчик полностью скрывается внутри канавки.
Компактные цилиндры одно- и двустороннего действия Серии 31 представлены 10-ю различными диаметрами поршня от ø 12 до ø 100 мм с наружной или внутренней резьбой на штоке, с длиной хода до 400 мм. Доступно исполнение с проходным штоком или с противоповоротной платформой. Возможно изготовление высокотемпературного исполнения - W-версия (до +140°С). Эта версия цилиндров поставляется только немагнитной.

Конструкция	компактный профиль
Действие	одностороннего действия с пружинным возвратом; двустороннего действия
Материал	корпус и крышки - алюминий; шток - сталь AISI 420B; поршень - алюминий; уплотнения - полиуретан или FKM высокотемпературного исполнения (+140°C)
Рабочая температура	0 ÷ 80°C (при сухом воздухе -20°C)
Крепление	фланец, лапы, подвески
Рабочее давление	1 ÷ 10 бар (двустороннего действия) 2 ÷ 10 бар (одностороннего действия)
Рабочая среда	очищенный воздух без необходимости маслораспыления. Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4].
Ход* (мин. - макс.)	Серии 31R, 31M и 31F: ø12 ÷ 25 = 1 ÷ 200 мм; ø32 ÷ 63 = 1 ÷ 300 мм; ø80 ÷ 100 = 1 ÷ 400 мм При использовании датчиков мин. ход - 10 мм * С кратностью 1 мм
Скорость (без нагрузки)	10 ÷ 1000 мм/с

31	M	2	A	032	A	050
31	Серия
M	Модификация: M = шток с наружной резьбой F = шток с внутренней резьбой R = с противоповоротной платформой, только двустороннего действия
2	Действие: 1 = одностороннее (передняя возвратная пружина) (CS06) 2 = двустороннее (CD08) 3 = двустороннее (с двусторонним штоком) (CD12) 4 = одностороннее (задняя возвратная пружина) (CS08)
A	Материалы: A = корпус – алюминий, шток – сталь AISI 420B
032	Диаметры: 012 = ø 12 мм; 016 = ø 16 мм; 020 = ø 20 мм; 025 = ø 25 мм; 032 = ø 32 мм; 040 = ø 40 мм; 050 = ø 50 мм; 063 = ø 63 мм; 080 = ø 80 мм; 100 = ø 100 мм
A	Тип крепления: A = стандарт
050	Ход: Серия 31R, 31M и 31F: ø 12 ÷ 25 = 1 ÷ 200 мм / ø 32 ÷ 63 = 1 ÷ 300 мм / ø 80 ÷ 100 = 1 ÷ 400 мм
	= стандарт S = специальное исполнение V = уплотнение штока. Материал: фторкаучук (FKM) W = все уплотнения. Материал: фторкаучук (FKM); максимальная рабочая температура: до +150°C; действие: двустороннее; модификация: немагнитный ( _ _ _ ) = специальное исполнение со специальным окончанием штока

Пневматические символы

Исполнение с противоповоротной платформой

Максимально возможный ход, указанный в общих характеристиках серии, при наличии радиальной нагрузки или крутящего момента ограничивается согласно диаграммы.

Исполнение с противоповоротной платформой

Максимально возможный ход, указанный в общи характеристиках серии, при наличии радиальной нагрузки или крутящего момента ограничивается согласно диаграммы.


Ø 32, 40, 50, 63,80, 100


Ø 12, 16, 20, 25

1 = Канавка для датчика
2 = Мин. глубина вворачивания
+ = добавить ход

Ø	_ØD	_ØD1	D2	D3	_ØD8^(H9)	E1	F	F1+	H+	H1+	H2	H3+	K1	L	L1	L2	L3	T	T1	T2	SW1
12	6	3,5	M4	M3	6	M5	8	30	38	42,5	18,5	58,5	M6	29	18	30	16	6	16	4	5
16	8	3,5	M4	M4	6	M5	8	30	38	42,5	18,5	62,5	M8	29	18	30	16	8	20	4	7
20	10	4,5	M5	M5	6	M5	8	30	38	42,5	18,5	64,5	M10x1,25	36	22	37.5	18	10	22	4	8
25	10	4,5	M5	M5	6	M5	8	31,5	39,5	45	18,5	67	M10x1,25	40	26	41.5	18	10	22	4	8
32	12	5,5	M6	M6	6	G1\8	8	36,5	44,5	50,5	21,5	72,5	M10x1,25	50	32	52	20	12	22	4	10
40	12	5,5	M6	M6	6	G1\8	8	37,5	45,5	52	21,5	74	M10x1,25	60	42	62.5	20	12	22	4	10
50	16	6,5	M8	M8	6	G1\8	8	37,5	45,5	53	22,5	77	M12x1,25	68	50	71	20	12	24	4	13
63	16	8,5	M10	M8	8	G1\8	8	42	50	57,5	24,5	81,5	M12x1,25	87	62	91	25	12	24	4	13
80	20	8,5	M10	M10	8	G1\8	8,5	47,5	56	64	24,5	96	M16x1,5	107	82	111	25	16	32	4	17
100	25	8,5	M10	M12	8	G1\4	10,5	56	66,5	76,5	31,5	116,5	M20x1,5	128	103	133	25	20	40	4	22


Ø 32, 40, 50, 63,80, 100


Ø 12, 16, 20, 25

1 = Канавка для датчика CST
2 = Мин. глубина вворачивания
+ = добавить ход
++ = добавить ход дважды

Ø	_ØD	_ØD1	D2	D3	E1	F	F1+	H+	H1+	H2	H3+	H4+	K1	L	L1	L2	L3	T	T1	SW1
12	6	3,5	M4	M3	M5	8	30	38	42,5	18,5	47	58.5	M6	29	18	30	16	6	16	5
16	8	3,5	M4	M4	M5	8	30	38	42,5	18,5	47	62.5	M8	29	18	30	16	8	20	7
20	10	4,5	M5	M5	M5	8	30	38	42,5	18,5	47	64.5	M10x1,25	36	22	37.5	18	10	22	8
25	10	4,5	M5	M5	M5	8	31,5	39,5	45	18,5	50.5	67	M10x1,25	40	26	41.5	18	10	22	8
32	12	5,5	M6	M6	G1\8	8	36,5	44,5	50,5	21,5	56.5	72.5	M10x1,25	50	32	52	20	12	22	10
40	12	5,5	M6	M6	G1\8	8	37,5	45,5	52	21,5	58.5	74	M10x1,25	60	42	62.5	20	12	22	10
50	16	6,5	M8	M8	G1\8	8	37,5	45,5	53	22,5	60.5	77	M12x1,25	68	50	71	20	12	24	13
63	16	8,5	M10	M8	G1\8	8	42	50	57,5	24,5	65	81.5	M12x1,25	87	62	91	25	12	24	13
80	20	8,5	M10	M10	G1\8	8,5	47,5	56	64	24,5	72	96	M16x1,5	107	82	111	25	16	32	17
100	25	8,5	M10	M12	G1\4	10,5	56	66,5	76,5	31,5	86.5	116.5	M20x1,5	128	103	133	25	20	40	22


Ø 32, 40, 50, 63,80, 100


Ø 12, 16, 20, 25

1 = Канавка для датчика CST
2 = Мин. глубина вворачивания
+ = добавить ход
++ = добавить ход дважды

Ø	_ØD	_ØD1	D2	D3	_ØD4^(H9)	D5	D8^(H9)	_ØD9	D10	E1	F	F1+	H+	H1+	H2	H3+	H4++	L	L1	L2	L3	L4	T	T1	T2	SW1
12	6	3,5	M4	M3	3	M3	6	5	6	M5	8	30	38	42,5	18,5	48.5	47	29	18	30	16	9.9	6	16	4	5
16	8	3,5	M4	M4	3	M3	6	5	8	M5	8	30	38	42,5	18,5	48.5	47	29	18	30	16	9.9	8	20	4	7
20	10	4,5	M5	M5	4	M4	6	6	10	M5	8	30	38	42,5	18,5	50.5	47	36	22	37.5	18	12	10	22	4	8
25	10	4,5	M5	M5	5	M5	6	6	14	M5	8	31,5	39,5	45	18,5	53	50.5	40	26	41.5	18	15.6	10	22	4	8
32	12	5,5	M6	M6	5	M5	6	6	17	G1\8	8	36,5	44,5	50,5	21,5	60.5	56.5	50	32	52	20	19.8	12	22	4	10
40	12	5,5	M6	M6	5	M5	6	6	17	G1\8	8	37,5	45,5	52	21,5	62	58.5	60	42	62.5	20	23.3	12	22	4	10
50	16	6,5	M8	M8	6	M6	6	10	22	G1\8	8	37,5	45,5	53	22,5	65	60.5	68	50	71	20	29.7	12	24	4	13
63	16	8,5	M10	M8	6	M6	8	10	22	G1\8	8	42	50	57,5	24,5	69.5	65	87	62	91	25	35.4	12	24	4	13
80	20	8,5	M10	M10	8	M8	8	12	28	G1\8	8,5	47,5	56	64	24,5	78	72	107	82	111	25	46	16	32	4	17
100	25	8,5	M10	M12	10	M10	8	12	30	G1\4	10,5	56	66,5	76,5	31,5	90.5	86.5	128	103	133	25	56.6	20	40	4	22
