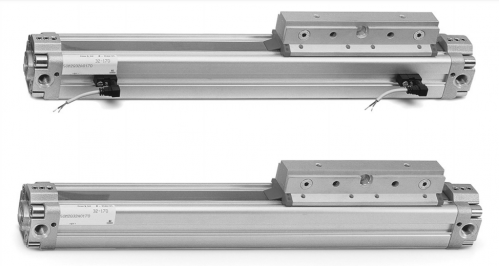

Цилиндры пневматические бесштоковые Серия 50

Запрос цен и сроков на info@binomkip.ru

Двустороннего действия, магнитные, с демпфированием
ø 16, 25, 32, 40, 50, 63, 80 мм

Цилиндры пневматические бесштоковые Серии 50 доступны в 7 различных диаметрах. На поршне цилиндра установлен постоянный магнит, что позволяет определить положение каретки, используя магнитные датчики положения, которые устанавливаются в канавки на боковой поверхности корпуса цилиндра. Цилиндры этой серии оснащены устройствами демпфирования в конце хода с регулировкой интенсивности торможения при помощи винтов, расположенных в крышках.
Цилиндры Серии 50 рекомендуется применять так, чтобы не превышать максимальных нагрузок и моментов.
Примечание: Запрещается проведение сварочных работ на оборудовании с установленным цилиндром Серии 50.
* дополнительно необходимо заказывать заглушки

» Четыре отверстия подачи воздуха в каждой крышке*
» Магнитный индикатор положения цилиндра
» Возможно исполнение с подачей воздуха в обе полости через одну крышку (только по заказу)

Конструкция	бесштоковый с внутренней кареткой
Действие	двустороннего действия
Материалы	крышки, поршень и гильза - алюминий уплотнения - полиуретан и NBR
Крепление	лапы, опоры, плавающая скоба
Ход (мин. - макс.)	для всех диаметров 100 ÷ 4000 мм
Рабочая температура	0°C ÷ 50°C (при сухом воздухе -10°C)
Рабочее давление	1 ÷ 8 бар
Скорость (без нагрузки)	10 ÷ 1000 мм/с
Рабочая среда	очищенный воздух без необходимости маслораспыления. Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4].

50	M	2	P	50	A	0500
50	Серия
M	Модификация: M = стандарт, магнитные
2	Действие: 2 = двустороннего действия с демпфированием (CDSS)
P	Материалы: P = анодированный алюминиевый профиль, уплотнения полиуретан и NBR, стандартная каретка U = анодированный алюминиевый профиль, уплотнения полиуретан и NBR, каретка с фланцем
50	Диаметры: 16 = ø 16 мм; 25 = ø 25 мм; 32 = ø 32 мм; 40 = ø 40 мм; 50 = ø 50 мм; 63 = ø 63 мм; 80 = ø 80 мм
A	Крепление: A = стандарт
0500	Ход (см. таблицу)

M = F x b
MS = F x b
MV = F x b
Примечание: Предполагается что нагрузки и моменты приложены независимо.

Ø	Макс. допустимая нагрузка (Н) F	Макс. изгибающий *момент (Нм) M**	Макс. изгибающий *момент (Нм) Ms**	Скручивающий *момент (Нм) Mv**
16	218	3,1	0,5	1
25	660	12,4	1,9	5
32	720	30	4	8
40	1370	39	4	9
50	1600	122	11	16
63	2210	190	19	26
80	3770	305	30	47

Примечание: Графики показывают максимально допустимые нагрузки для опоры на две точки. При этом прогиб не превышает 0,5 мм. Если действующая нагрузка превышает приведенные значения, то следует вводить дополнительную опору Мод. BH-50.

Ø	A	B	C	D	E	F	F1	G	H	I	L	L1+	L2+	M	N	P	Q	R	S	S1	T	U	V	Z	X	Y	W	AA	BB	TG	SW2
16	5	32	48	64	76	M4	8	6	2	M5	5.3	100	130	16	15	M3	8	42.5	28	27	13.5	10	18	24	4.5	24.5	27	29	30	18	4
25	8	50	80	100	120	M5	10	13	2.5	G1/8	9.5	150	200	22	25	M5	13.5	63	40	40	20	15	23	33	5.5	38	40	43	46	27	6
32	12	60	90	120	160	M6	15	14	4	G1/4	10.5	188	250	30	31	M6	15	80	52	52	26	18	27	46	7	48.5	45	54	60	36	6
40	12	55	90	110	150	M6	12	12	4	G1/4	17.5	226	300	35	37	M6	15	88.5	63	63	31.5	18	28	49	7	51	75	57	61	43	6
50	12	70	110	140	180	M6	12	12	4	G1/4	13.5	272	350	40	39	M8	16	103	74.5	76	38	18	28	57	7	59	85	65	69	53	10
63	16	90	140	180	220	M8	15	15	4	G3/8	17.5	342	430	45	44	M8	16	125	92	94	47	19	30	68	9	70	105	78	83	67	10
80	20	120	180	240	280	M10	20	18	4	G1/2	32	408	520	45	56	M10	18.5	153.5	115.5	117	58.5	20	32	83	11	86	120	95	101	83	12

Ø	B1	B2	B3	B4	B5	B6	B7
16	36	4	4.5	25	40	76	50
25	51	5	5.5	35	50	120	70
32	66	6	7	40	50	160	90
40	66	6	7	45	60	150	80
50	74	6	7	45	60	180	100
63	89	7	9	60	80	220	130
80	108	8	11	75	100	280	180
