Элементы крепления для пневмоцилиндров Kipvalve серии KVSBI

Много

Нашли дешевле?

KVSBI- X - Х

Диаметр цилиндра, мм

100

125

Тип крепления

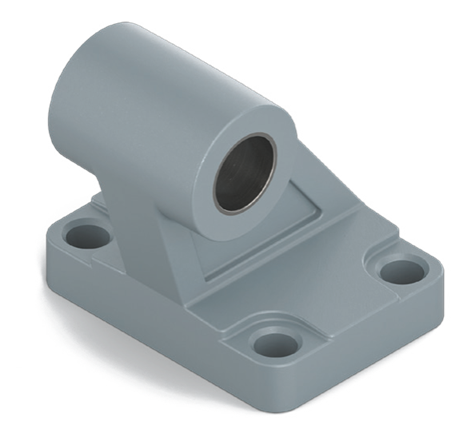

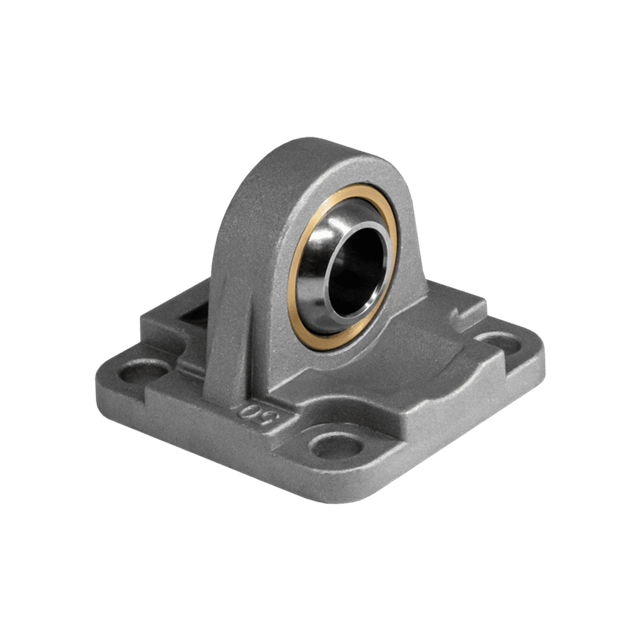

Опорная стойка KVSBI CR по стандарту ISO 15552

CA-S

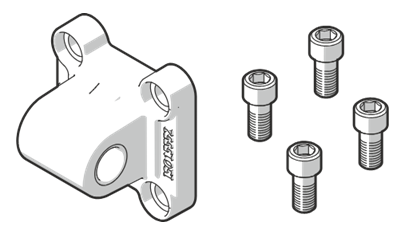

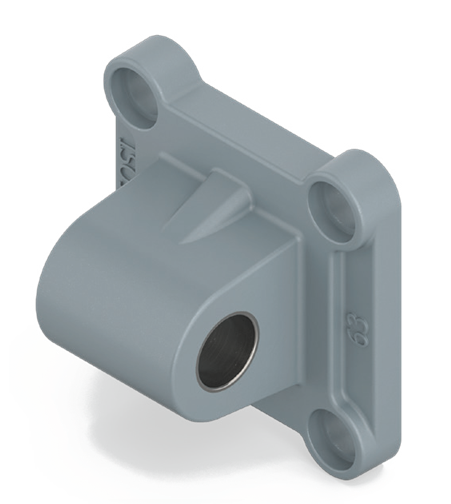

Фланец с проушиной KVSBI CA по стандарту ISO 15552

CB-S

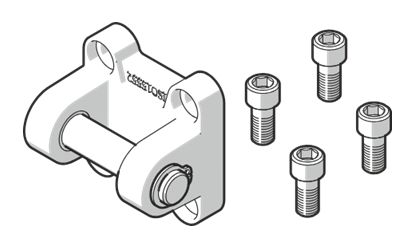

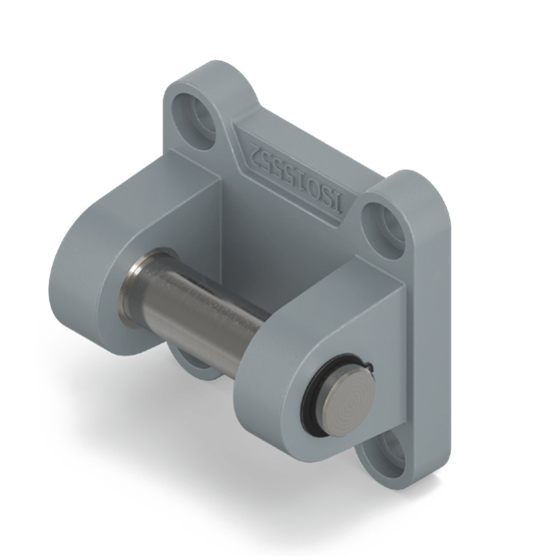

Фланец с осью KVSBI CB по стандарту ISO 15552

Шарнирный фланец KVSBI RB по стандарту ISO 15552

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Элементы крепления для пневмоцилиндров Kipvalve серии KVSBI

Предназначены для монтажа цилиндров, изготовленных по стандарту ISO 15552 и ISO 21287.

Выпускаются трех типов:

фланец с проушиной (серия СА)

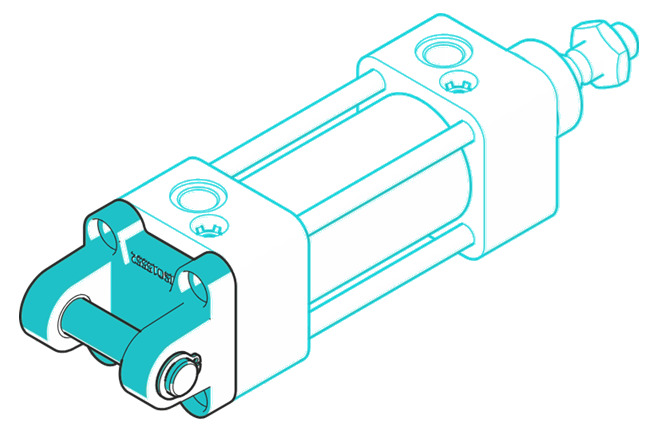

фланец с осью (серия СВ)
опорная стойка (серия CR)

Материал изготовления: алюминий.

Монтаж на поверхность

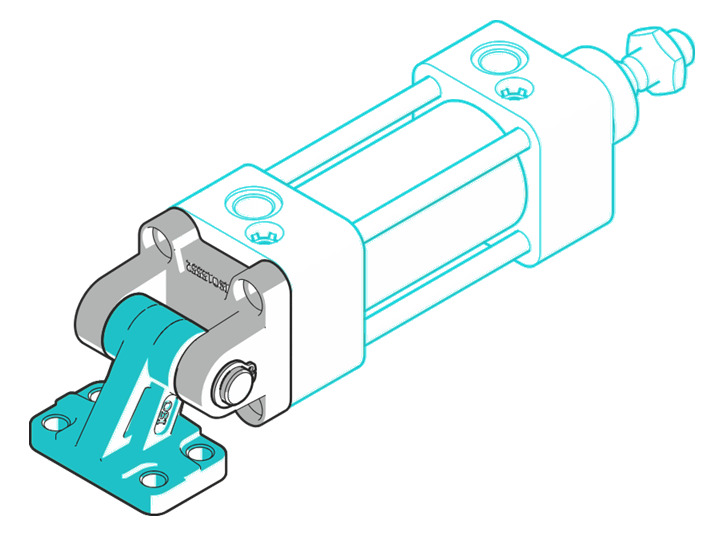

Один из элементов крепления устанавливается на задней крышке пневмоцилиндра, а другой - на монтажной поверхности. С помощью соединения элементов крепления осью осуществляется шарнирное закрепление пневмоцилиндра на поверхности. Элементы крепления позволяют невмоцилиндру работать с возможностью поворота вокруг оси крепления. Это востребовано при реализации определенных кинематических схем.

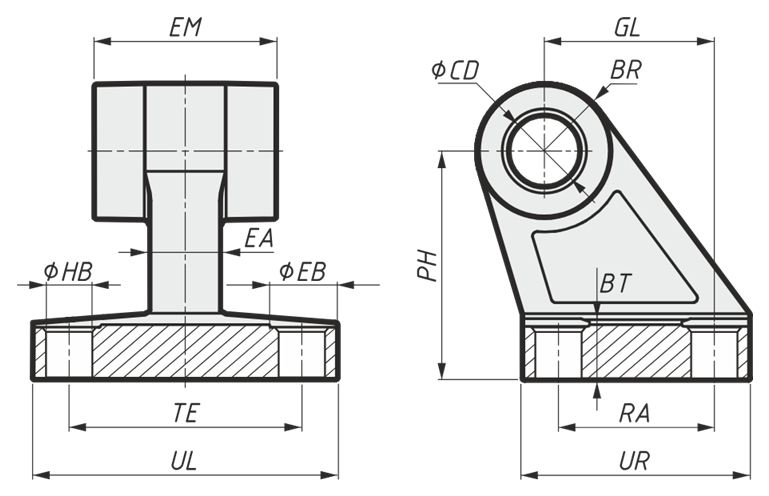

для, ⌀ мм	PH мм	BT мм	CD мм	UR мм	RA мм	GL мм	EM мм	TE мм	UL мм	EB мм	HB мм	EA мм	BR мм	Обозначение
32	32	8	10	31	18	21	26	38	51	11	6,8	10	10	KVSBI-32-CR
40	36	10	12	35	22	24	28	41	54	11	6,8	10	11	KVSBI-40-CR
50	45	12	12	45	30	33	32	50	65	14	8,8	12	13	KVSBI-50-CR
63	50	12	16	50	35	37	40	52	67	14	8,8	14	15	KVSBI-63-CR
80	63	14	16	60	40	47	50	66	86	17	10,8	18	15	KVSBI-80-CR
100	71	15	20	70	50	55	60	76	96	17	10,8	20	19	KVSBI-100-CR
125	90	19	25	90	60	70	70	94	124	21	13	30	22,5	KVSBI-125-CR

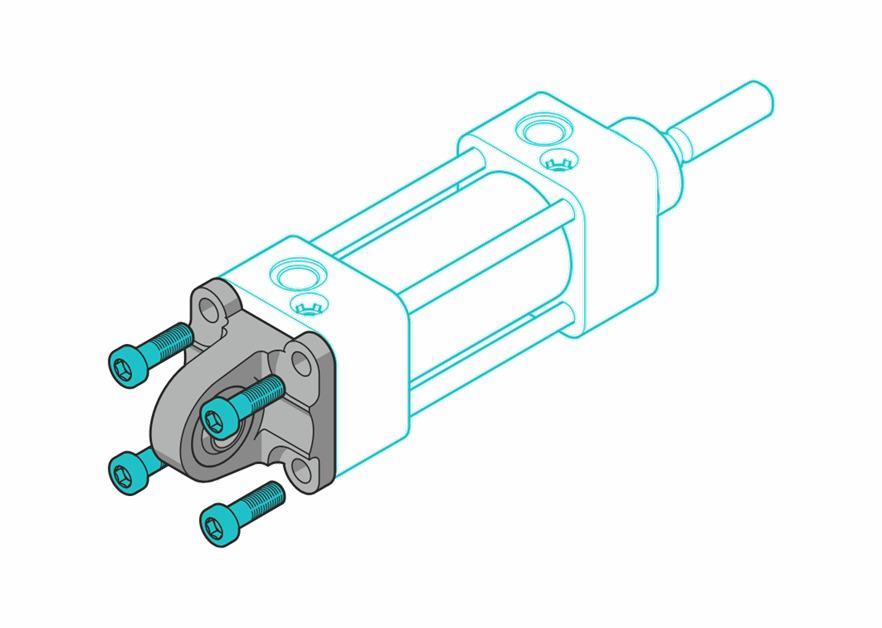

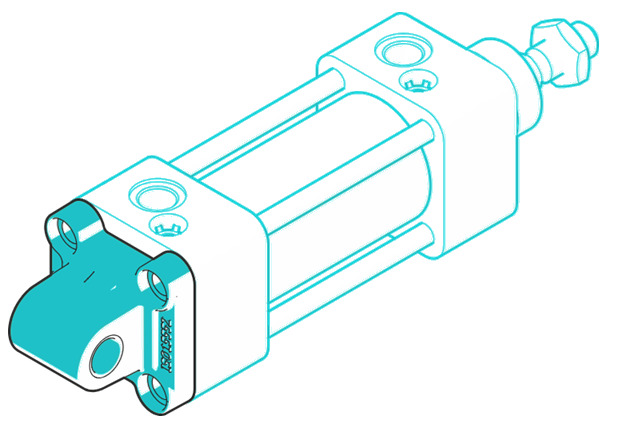

Монтаж с цилиндром осуществляется с помощью фланца KVSBI CA

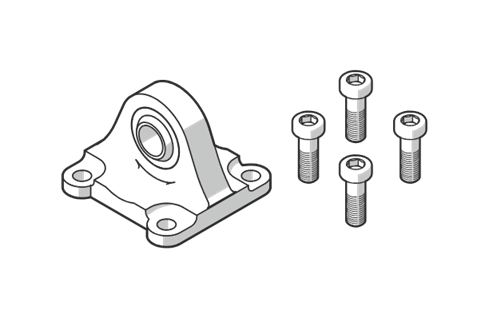

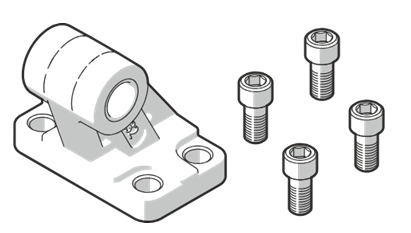

Комплектующие	шт
Опорная стойка KVSBI CR	1
Крепёжные винты	4

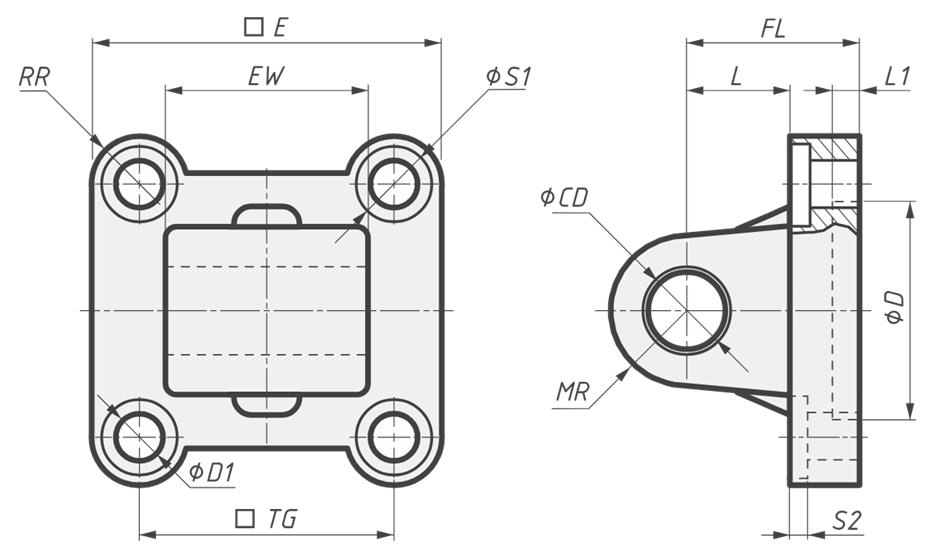

для, ⌀ мм	CD мм	D мм	D1 мм	E мм	EW мм	FL мм	L мм	L1 мм	MR мм	RR мм	S1 мм	S2 мм	TG мм	Обозначение
32	10	30.5	6,8	45	26	22	14	5	10	6.5	10.5	3.5	32.5	KVSBI-32-CA-S
40	12	30.5	6.8	51	28	25	17	5	11	6.5	10.5	3.5	38	KVSBI-40-CA-S
50	12	40.5	8.8	65	32	27	17	5	13	9	13.5	4.5	46.5	KVSBI-50-CA-S
63	16	45.5	8.8	75	40	32	22	5	16	9.5	13.5	4.5	56.5	KVSBI-63-CA-S
80	16	45.5	10.8	93	50	36	24	6	16	11	16	4	72	KVSBI-80-CA-S
100	20	56	10.8	110	60	41	25	7	20	11.5	16	4	89	KVSBI-100-CA-S
125	25	61	12.7	136	70	50	30	7	25	13	19	7,6	110	KVSBI-125-CA-S
160	30	153	18	176.5	89	55	35	4.5	25	-	24.5	1.5	140	KVSBI-160-CA-S
200	30	146	18	216	89	55	31	14	32	-	24.5	1	175	KVSBI-200-CA-S
250	40	87.5	22	270	118.5	70	46	11	40	-	24	1.2	220	KVSBI-250-CA-S
320	45	172	26	340	120	90	55	22	45	-	30	2	270	KVSBI-320-CA-S

Комплектующие	шт
Фланец с проушиной KVSBI CA	1
Крепёжные винты	4

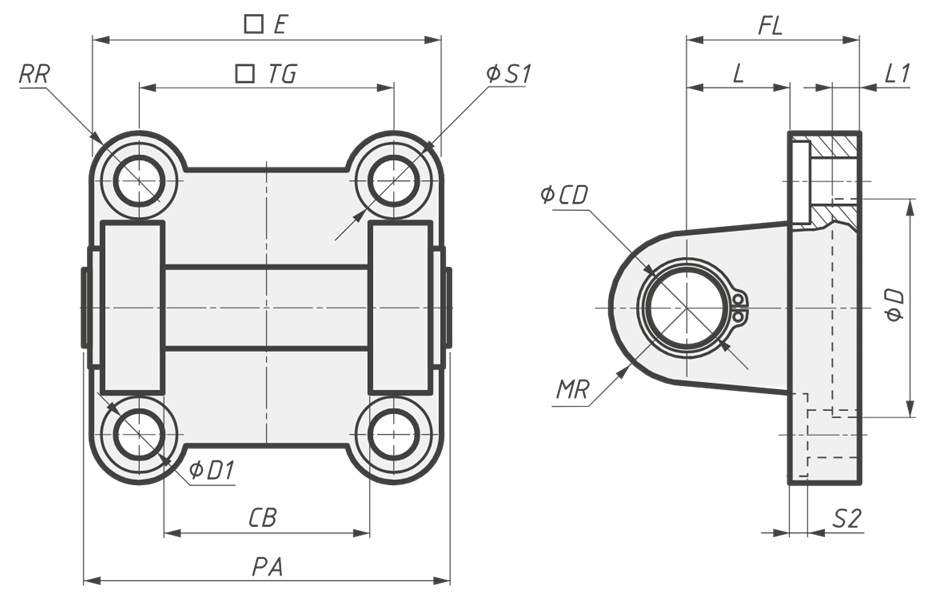

для, ⌀ мм	CB мм	CD мм	D мм	D1 мм	E мм	FL мм	L мм	L1 мм	MR мм	PA мм	RR мм	S1 мм	S2 мм	TG мм	Обозначение
32	26	10	30.5	6.8	45	22	14	5	10	53	6.5	10.5	3.5	32.5	KVSBI-32-CB-S
40	28	12	30.5	6.8	51	25	17	5	11	60	6.5	10.5	3.5	38	KVSBI-40-CB-S
50	32	12	40.5	8.8	65	27	17	5	13	68	9	13.5	4.5	46.5	KVSBI-50-CB-S
63	40	16	45.5	8.8	75	32	22	5	16	78	9.5	13.5	4.5	56.5	KVSBI-63-CB-S
80	50	16	45.5	10.8	93	36	24	6	16	100	11	16	4	72	KVSBI-80-CB-S
100	60	20	56	10.8	110	41	25	7	20	120	11.5	16	4	89	KVSBI-100-CB-S
125	70	25	61	12.7	136	50	30	7	25	150	13	19	7.6	110	KVSBI-125-CB-S
160	90.5	30	158	18	176.5	50	30	6.5	25	175	-	25	1	140	KVSBI-160-CB-S
200	91	30	155	18	217	60	38	12	32	185	-	25	1.5	175	KVSBI-200-CB-S
250	111	40	159	22	270	70	46	12	40	210	-	22	-	220	KVSBI-250-CB-S
320	120	45	171	25.5	340	90	55	21	53	231	-	25.5	-	270	KVSBI-320-CB-S

Комплектующие	шт
Фланец с осью KVSBI CB	1
Крепёжные винты	4

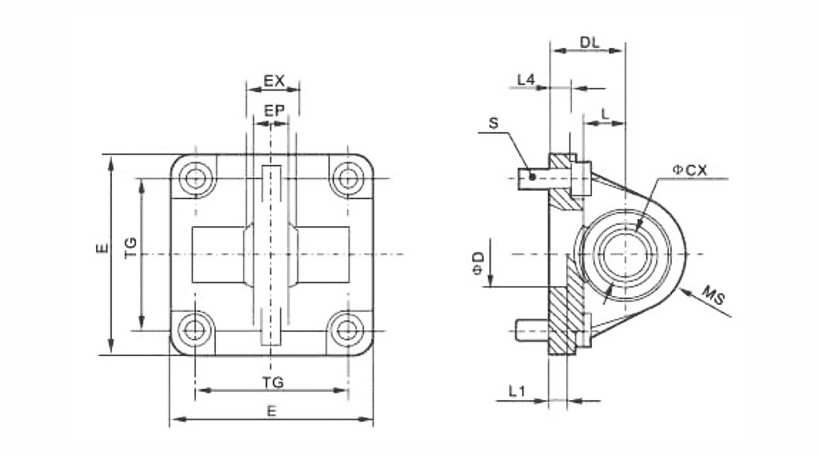

для, ⌀ мм	CB мм	CD мм	D мм	D1 мм	E мм	FL мм	L мм	L1 мм	MR мм	PA мм	RR мм	S1 мм	Обозначение
32	10	30	22	45	10.5	14	12	7	5.5	16	M6×20	32.5	KVSBI-32-RB
40	12	35	25	52	12	16	15	7	5.5	18	M6×20	38	KVSBI-40-RB
50	16	40	27	65	15	21	15	7	6.5	21	M8×20	46.5	KVSBI-50-RB
63	16	45	32	75	15	21	20	7	6.5	23	M8×20	56.5	KVSBI-63-RB
80	20	45	36	95	18	25	20	9	10	28	M10×25	72	KVSBI-80-RB
100	20	55	41	115	18	25	25	9	10	30	M10×25	89	KVSBI-100-RB
