Компактные цилиндры Kipvalve серии АА
Описание
Компактные цилиндры Kipvalve серии АА

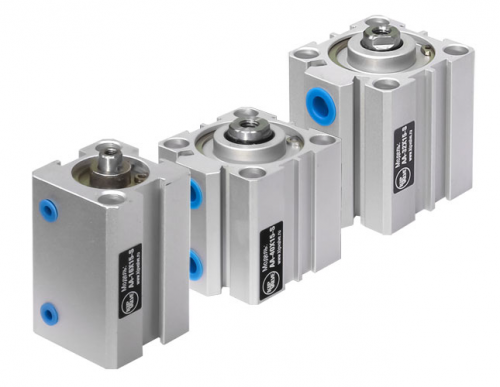

Основная область применения компактных пневмоцилиндров KIPVALVE серии AA - это станки, использующихся в таких сферах деятельности как, производство пластиковых окон, упаковка и фасовка, производство мебели и многих других.
Большое количество подобных станков, ввозимых в РФ из стран Азии (Китай, Тайвань, Корея), оснащены компактными цилиндрами двух производителей - это Airtac серии SDA (Тайвань) и SMC серии CDQ2B (Япония). Однако, большая доля приходится именно на цилиндры компании Airtac.
Компактные пневмоцилиндры KIPVALVE серии AA являются полными аналогами цилиндров Airtac серии SDA, т.е. сечение профиля, габаритные и установочные размеры, крепежные резьбы у них идентичны. Также пневмоцилиндры KIPVALVE серии AA подходят для замены цилиндров SMC серии CDQ2B, так как они схожи с ними по установочным размерам, однако, габаритные размеры и некоторые резьбы у них могут отличаться в большую или меньшую сторону в зависимости от диаметра поршня.
В случае, когда на станке необходимо заменить пневмоцилиндр, отработавший свой ресурс, пневмоцилиндры KIPVALVE серии AA оказываются самым оптимальным решением, так как пневмоцилиндры Airtac напрямую в РФ не поставляются и купить их проблематично, а пневмоцилиндры SMC зачастую оказываются неоправданно дороги.
Параметр |
Значения параметра | ||||
Диаметр поршня |
16 мм |
20 мм |
25 мм |
32 мм |
40 мм |
Пневматическое подключение |
М5х0,8 |
М5х0,8 |
М5х0,8 |
G 1/8” |
G 1/8” |
Резьба штока (внутренняя) |
М3х0,5 |
М5х0,8 |
М5х0,8 |
М6х1 |
М8х1,25 |
Рабочая среда |
Фильтрованный сжатый воздух с маслом или без масла | ||||
Рабочее давление |
1…9 бар. | ||||
Максимально допустимое давление |
10,5 бар | ||||
Конструкция |
Поршень, шток, профиль корпуса | ||||
Демпфирование |
Без демпфирования | ||||
Тип цилиндра |
Двустороннего действия | ||||
Работа цилиндра |
Выдвижение давлением, втягивание давлением | ||||
Опрос положений |
С помощью датчиков положения | ||||
Температура окружающей среды |
0…70 °C |
Наименование |
Размер А, мм |
Размер В, мм |
Диаметр поршня, мм |
Ход, мм |
AA-16×5-S Маркировка по системе Airtac: SDA S-16×5-G |
39 |
33,5 |
16 |
5 |
AA-16×10-S Маркировка по системе Airtac: SDA S-16×10-G |
44 |
38,5 |
16 |
10 |
AA-16×15-S Маркировка по системе Airtac: SDA S-16×15-G |
49 |
43,5 |
16 |
15 |
AA-16×20-S Маркировка по системе Airtac: SDA S-16×20-G |
54 |
48,5 |
16 |
20 |
AA-16×25-S Маркировка по системе Airtac: SDA S-16×25-G |
59 |
53,5 |
16 |
25 |
AA-16×40-S Маркировка по системе Airtac: SDA S-16×40-G |
74 |
68,5 |
16 |
40 |
AA-16×50-S Маркировка по системе Airtac: SDA S-16×50-G |
84 |
78,5 |
16 |
50 |
Наименование |
Размер А, мм |
Размер В, мм |
Диаметр поршня, мм |
Ход, мм |
AA-20×5-S Маркировка по системе Airtac: SDA S-20×5-G |
40 |
34,5 |
20 |
5 |
AA-20×10-S Маркировка по системе Airtac: SDA S-20×10-G |
45 |
39,5 |
20 |
10 |
AA-20×15-S Маркировка по системе Airtac: SDA S-20×15-G |
50 |
44,5 |
20 |
15 |
AA-20×20-S Маркировка по системе Airtac: SDA S-20×20-G |
55 |
49,5 |
20 |
20 |
AA-20×25-S Маркировка по системе Airtac: SDA S-20×25-G |
60 |
54,5 |
20 |
25 |
AA-20×40-S Маркировка по системе Airtac: SDA S-20×40-G |
75 |
69,5 |
20 |
40 |
AA-20×50-S Маркировка по системе Airtac: SDA S-20×50-G |
85 |
79,5 |
20 |
50 |
Наименование |
Размер А, мм |
Размер В, мм |
Диаметр поршня, мм |
Ход, мм |
AA-25×5-S Маркировка по системе Airtac: SDA S-25×5-G |
42 |
36,5 |
25 |
5 |
AA-25×10-S Маркировка по системе Airtac: SDA S-25×10-G |
47 |
41,5 |
25 |
10 |
AA-25×15-S Маркировка по системе Airtac: SDA S-25×15-G |
52 |
46,5 |
25 |
15 |
AA-25×20-S Маркировка по системе Airtac: SDA S-25×20-G |
57 |
51,5 |
25 |
20 |
AA-25×25-S Маркировка по системе Airtac: SDA S-25×25-G |
62 |
56,5 |
25 |
25 |
AA-25×40-S Маркировка по системе Airtac: SDA S-25×40-G |
77 |
71,5 |
25 |
40 |
AA-25×50-S Маркировка по системе Airtac: SDA S-25×50-G |
87 |
81,5 |
25 |
50 |
Наименование |
Размер А, мм |
Размер В, мм |
Диаметр поршня, мм |
Ход, мм |
AA-32×5-S Маркировка по системе Airtac: SDA S-32×5-G |
46,5 |
39,5 |
32 |
5 |
AA-32×10-S Маркировка по системе Airtac: SDA S-32×10-G |
51,5 |
44,5 |
32 |
10 |
AA-32×15-S Маркировка по системе Airtac: SDA S-32×15-G |
56,5 |
49,5 |
32 |
15 |
AA-32×20-S Маркировка по системе Airtac: SDA S-32×20-G |
61,5 |
54,5 |
32 |
20 |
AA-32×25-S Маркировка по системе Airtac: SDA S-32×25-G |
66,5 |
59,5 |
32 |
25 |
AA-32×40-S Маркировка по системе Airtac: SDA S-32×40-G |
81,5 |
74,5 |
32 |
40 |
AA-32×50-S Маркировка по системе Airtac: SDA S-32×50-G |
91,5 |
84,5 |
32 |
50 |
Наименование |
Размер А, мм |
Размер В, мм |
Диаметр поршня, мм |
Ход, мм |
AA-40×5-S Маркировка по системе Airtac: SDA S-40×5-G |
48 |
41 |
40 |
5 |
AA-40×10-S Маркировка по системе Airtac: SDA S-40×10-G |
53 |
46 |
40 |
10 |
AA-40×15-S Маркировка по системе Airtac: SDA S-40×15-G |
58 |
51 |
40 |
15 |
AA-40×20-S Маркировка по системе Airtac: SDA S-40×20-G |
63 |
56 |
40 |
20 |
AA-40×25-S Маркировка по системе Airtac: SDA S-40×25-G |
68 |
61 |
40 |
25 |
AA-40×40-S Маркировка по системе Airtac: SDA S-40×40-G |
83 |
76 |
40 |
40 |
AA-40×50-S Маркировка по системе Airtac: SDA S-40×50-G |
93 |
86 |
40 |
50 |
