Шпильковые пневмоцилиндры Kipvalve KVNG - Стандарт ISO15552
Много
Нашли дешевле?
KVNG-
X
-
X
-
X
X
-
X
-PPV
X
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание

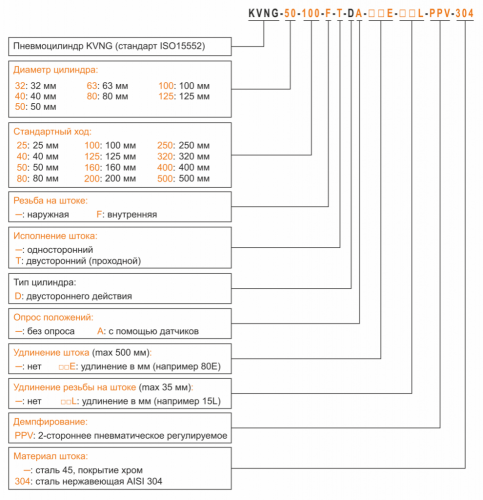

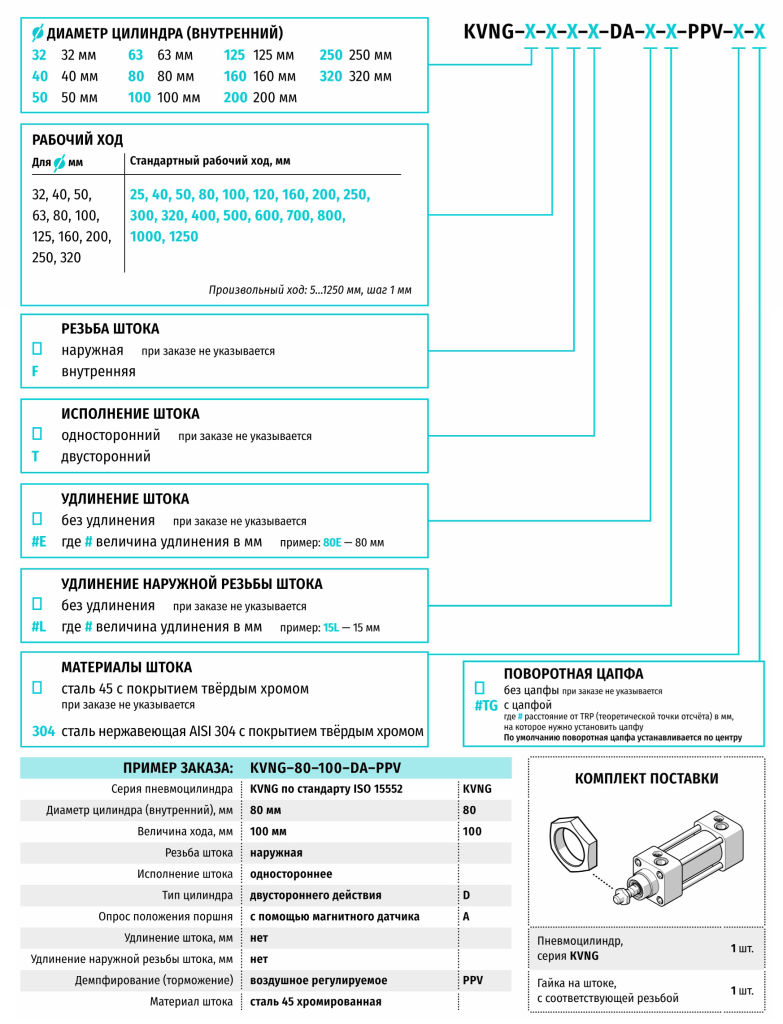

Шпильковые пневмоцилиндры Kipvalve КВНГ - Стандарт ISO15552
Универсальный пневмоцилиндр для широкого применения, классический прикладной,
прочный корпус обеспечивает устойчивость к боковым (радиальным) нагрузкам, что делает цилиндр традиционным для большинства промышленных задач. Преимущества использования КВНГ:
-
Максимальная эффективность при оборудовании с прижимным усилием:
- штамповка и вырубка
- прессование
- вулканизация
- прессы для выращивания древесины и другие процессы. -
Шпильковые пневмоцилиндры характеризуются высокой ремонтопригодностью и длительным сроком службы:
- конструкции корпуса допускают многократную сборку и разборку
- длительный ремкомплект уплотнений всегда доступен.
Технические характеристики:
- Демпфирование: воздушное регулируемое [PPV]
- Тип: двустороннее действие
- Совместимость с магнитными датчиками положения поршня любого типа при использовании красного крепления
-
Диапазон хода:
- стандартный: 25-1250 мм
- индивидуальный по запросу: 5-1250 мм с шагом 1 мм.
Внимание! Выполнено с двусторонним штоком [T] его модификация распространяется на обе стороны симметрично
|
Cимвол [F] на стакане |
Чимволы [#E] на стакане |
Цимволы [#L] на стакане |
|

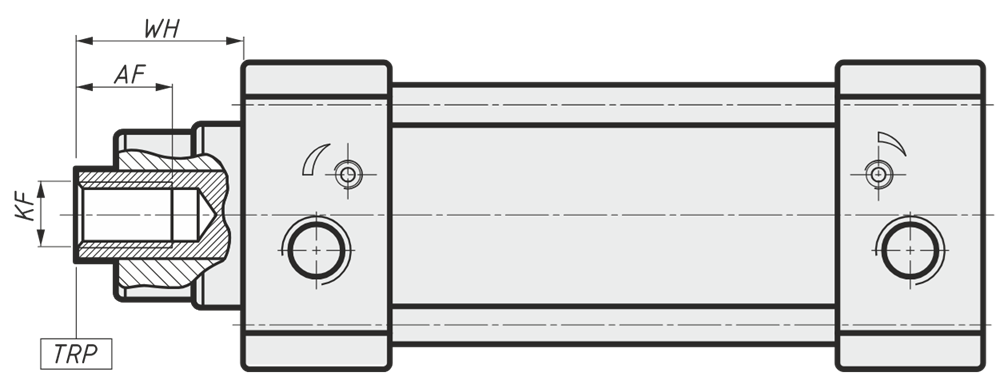

Внутренняя резьба штока |

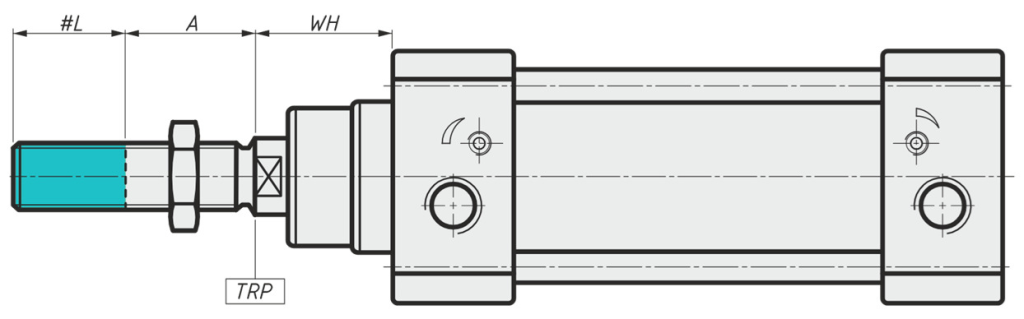

Удлинение штока |
Удлинение наружной резьбы штока |
|

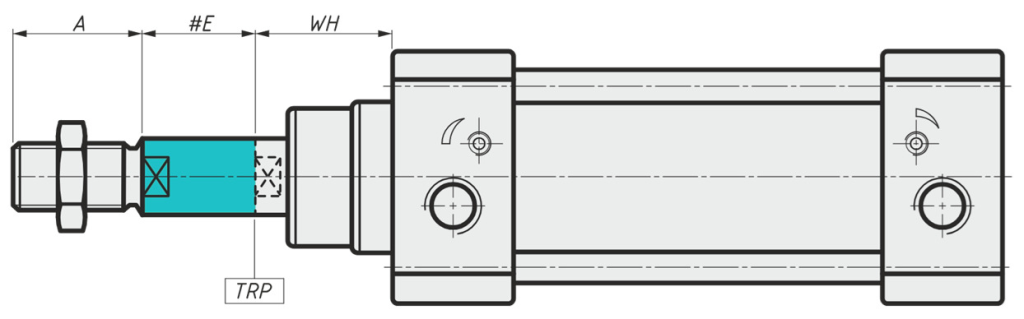

Описание размеров |
Размер от TRP (теоретической точки отсчёта) до плоскости передней крышки |
Внутренняя резьба штока |
Глубина внутренней резьбы штока |
Длина резьбы штока |
Величина удлинения штока |
Величина удлинения наружных резьб штока |
|---|---|---|---|---|---|---|
|
Диаметр цилиндра (внутренний) мм |
WH мм | КФ | AF мм | А мм | #E мм | #L мм |
| Стандарт | ИСО 15552 | КИПВАЛВ | КИПВАЛВ | ИСО 15552 | КИПВАЛВ | КИПВАЛВ |
| 32 | 26 | М6х1 | 12 | 22 | макс 200 | макс 35 |
| 40 | 30 | М8х1,25 | 12 | 24 | макс 200 | макс 35 |
| 50 | 37 | М10х1,5 | 16 | 32 | макс 300 | макс 70 |
| 63 | 37 | М10х1,5 | 16 | 32 | макс 300 | макс 70 |
| 80 | 46 | М12х1,75 | 20 | 40 | макс 400 | макс 70 |
| 100 | 51 | М12х1,75 | 20 | 40 | макс 400 | макс 70 |
| 125 | 65 | М16х2 | 32 | 54 | макс 500 | макс 70 |
| 160 | 80 | М30х3,5 | 60 | 72 | макс 500 | макс 100 |
| 200 | 95 | М30х3,5 | 60 | 72 | макс 500 | макс 100 |
| 250 | 105 | М36х4 | 72 | 84 | макс 500 | макс 120 |
| 320 | 120 | М48х5 | 96 | 96 | макс 500 | макс 150 |
Внимание! Цилиндры серии KVNG имеют меньшую глубину резьбы под крепёжные болты монтажных элементов/аксессуаров [размер BG] относительно стандарта ISO 15552.
После монтажа удостоверьтесь, что фланцы надёжно зафиксированы, в противном случае замените болты на более короткие или установите дополнительную проставочную шайбу.
|
|
|
|

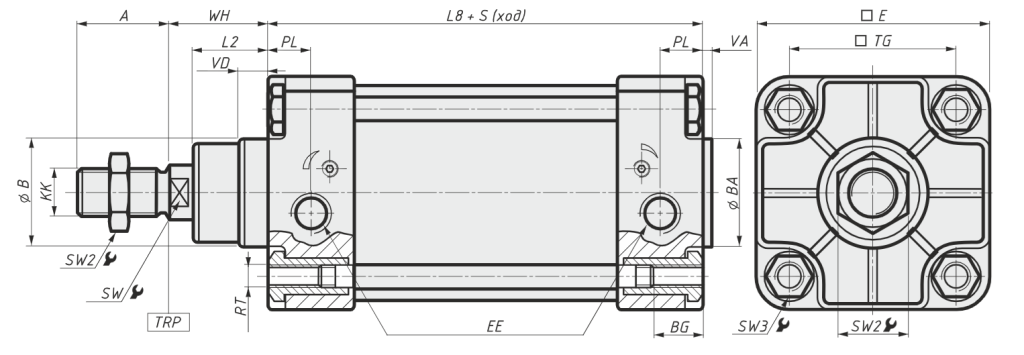

Стандартное исполнение с односторонним штоком |

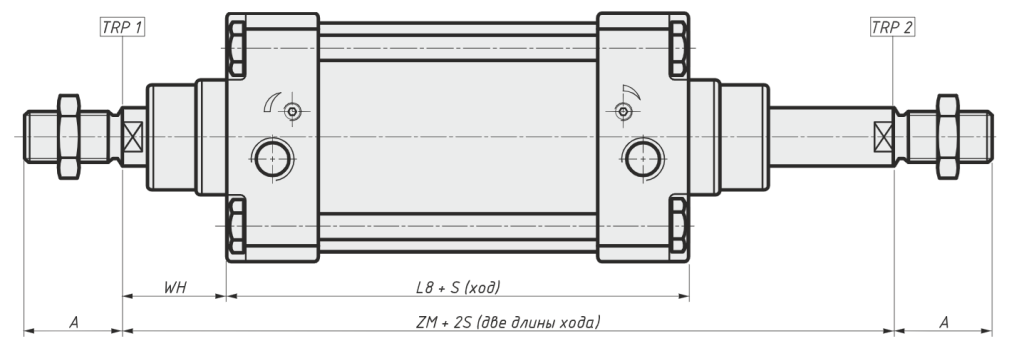

Исполнение с двусторонним штоком |
KV - размеры по стандарту KIPVALVE
⌀ - диаметр цилиндра (внутренний)
| ⌀ мм | ⌀ штока мм | EE | A мм | WH мм | L8 мм | L2 мм | VD мм | PL мм | ⌀ B мм | BA мм | VA мм |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Стандарт | KV | ISO | ISO | ISO | ISO | ISO | ISO | ISO | ISO | ISO | ISO |
| 32 | 12 | G1/8 | 22 | 26 | 94 | 20 | 4 | 13 | 30 | 30 | 4 |
| 40 | 16 | G1/4 | 24 | 30 | 105 | 22 | 4 | 14 | 35 | 35 | 4 |
| 50 | 20 | G1/4 | 32 | 37 | 106 | 29 | 4 | 14 | 40 | 40 | 4 |
| 63 | 20 | G3/8 | 32 | 37 | 121 | 29 | 4 | 16 | 45 | 45 | 4 |
| 80 | 25 | G3/8 | 40 | 46 | 128 | 35 | 4 | 16 | 45 | 45 | 4 |
| 100 | 25 | G1/2 | 40 | 51 | 138 | 38 | 4 | 18 | 55 | 55 | 4 |
| 125 | 32 | G1/2 | 54 | 65 | 160 | 50 | 6 | 18 | 60 | 60 | 6 |
| ⌀ мм | KK | RT | L3 мм | BG мм | SW мм | SW2 мм | SW3 мм | ZM мм | E мм | TG мм |
|---|---|---|---|---|---|---|---|---|---|---|
| Стандарт | ISO | ISO | ISO | KV | ISO | KV | KV | ISO | ISO | ISO |
| 32 | M10Х1,25 | M6Х1 | 5 | 16 | 10 | 17 | 6 | 146 | 50 | 32,5 |
| 40 | M12Х1,25 | M6Х1 | 5 | 16 | 13 | 19 | 6 | 165 | 53 | 38 |
| 50 | M16Х1,5 | M8Х1,25 | 5 | 16 | 17 | 24 | 8 | 180 | 65 | 46,5 |
| 63 | M16Х1,5 | M8Х1,25 | 5 | 16 | 17 | 24 | 8 | 195 | 75 | 56,5 |
| 80 | M20Х1,5 | M10Х1,5 | 0 | 17 | 22 | 27 | 10 | 220 | 95 | 72 |
| 100 | M20Х1,5 | M10Х1,5 | 0 | 17 | 22 | 27 | 10 | 240 | 115 | 89 |
| 125 | M27Х2 | M12Х1,75 | 0 | 20 | 27 | 36 | 12 | 290 | 140 | 110 |
| Описание габаритных размеров |
|---|
| EE | Резьба портов для подачи и отвода воздуха | KK | Наружная резьба штока |
| A | Длина резьбы штока | RT | Внутренняя резьба для крепления монтажных элементов передней и задней крышек |
| WH | Размер от TRP (теоретической точки отсчёта) до плоскости передней крышки | L3 | Размер шестигранного углубления под ключ в крепёжных болтах |
| L8 | Длина корпуса пневмоцилиндра без учёта выступающих частей | BG | Глубина резьбы под крепёжные болты монтажных элементов/аксессуаров |
| L2 | Размер выступающей посадочной части передней крышки цилиндра | SW | Размер и количество шлицов на штоке |
| VD | Размер выступа передней крышки | SW2 | Размер гайки штока «под ключ» |
| PL | Расстояние от внешнего края передней/задней крышки до оси порта подключения сжатого воздуха | SW3 | Размер «под ключ» |
| B | Диаметр выступающей части передней крышки | ZM | Размер от TRP 1 (теоретической точки отсчёта 1) до TRP 2 (теоретической точки отсчёта 2) при нулевом ходе |
| BA | Диаметр выступающей части задней крышки | E | Ширина / Высота корпуса цилиндра |
| VA | Размер выступа задней крышки | TG | Межцентровое расстояние между крепёжными резьбами |
Внимание! Цилиндры серии KVNG имеют меньшую глубину резьбы под крепёжные болты монтажных элементов/аксессуаров [размер BG] относительно стандарта ISO 15552.
После монтажа удостоверьтесь, что фланцы надёжно зафиксированы, в противном случае замените болты на более короткие или установите дополнительную проставочную шайбу.
|
|
|
|

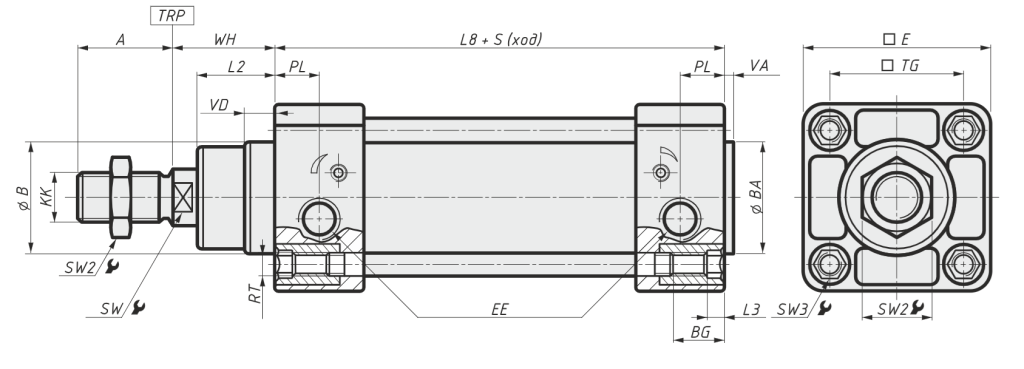

Стандартное исполнение с односторонним штоком |

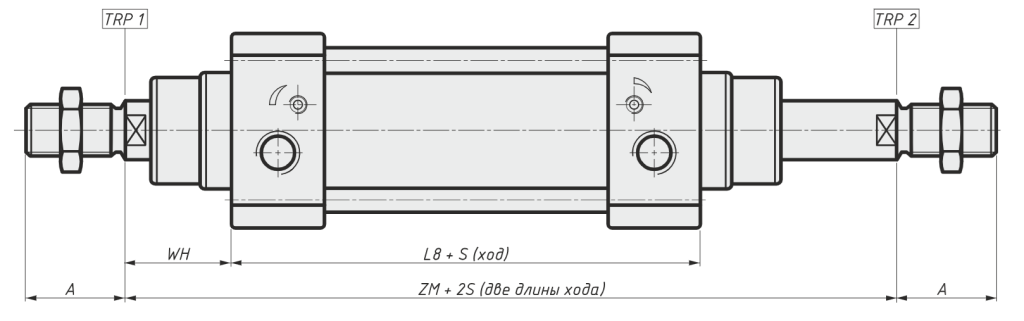

Исполнение с двусторонним штоком |
KV - размеры по стандарту KIPVALVE
⌀ - диаметр цилиндра (внутренний)
| ⌀ мм | ⌀ штока мм | EE мм | A мм | WH мм | L8 мм | L2 мм | VD мм | PL мм | ⌀ B мм | BA мм | VA мм |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Стандарт | KV | ISO | ISO | ISO | ISO | ISO | ISO | ISO | ISO | ISO | ISO |
| 160 | 40 | G3/4 | 72 | 80 | 180 | 60 | 6 | 25 | 65 | 65 | 6 |
| 200 | 40 | G3/4 | 72 | 95 | 180 | 70 | 6 | 25 | 75 | 75 | 6 |
| 250 | 50 | G1 | 84 | 105 | 200 | 80 | 10 | 31 | 90 | 90 | 10 |
| 320 | 63 | G1 | 96 | 120 | 220 | 90 | 10 | 31 | 110 | 110 | 10 |
| ⌀ мм | KK мм | RT мм | BG мм | SW мм | SW2 мм | SW3 мм | ZM мм | E мм | TG мм |
|---|---|---|---|---|---|---|---|---|---|
| Стандарт | ISO | ISO | KV | ISO | KV | KV | ISO | ISO | ISO |
| 160 | M36Х2 | M16Х2 | 24 | 36 | 55 | 32 | 340 | 180 | 140 |
| 200 | M36Х2 | M16Х2 | 24 | 36 | 55 | 32 | 370 | 220 | 175 |
| 250 | M42Х2 | M20Х2,5 | 25 | 46 | 64 | 36 | 410 | 270 | 220 |
| 320 | M48Х2 | M24Х3 | 28 | 55 | 72 | 41 | 460 | 340 | 270 |
| Описание габаритных размеров |
|---|
| EE | Резьба портов для подачи и отвода воздуха | KK | Наружная резьба штока |
| A | Длина резьбы штока | RT | Внутренняя резьба для крепления монтажных элементов передней и задней крышек |
| WH | Размер от TRP (теоретической точки отсчёта) до плоскости передней крышки | L3 | Размер шестигранного углубления под ключ в крепёжных болтах |
| L8 | Длина корпуса пневмоцилиндра без учёта выступающих частей | BG | Глубина резьбы под крепёжные болты монтажных элементов/аксессуаров |
| L2 | Размер выступающей посадочной части передней крышки цилиндра | SW | Размер и количество шлицов на штоке |
| VD | Размер выступа передней крышки | SW2 | Размер гайки штока «под ключ» |
| PL | Расстояние от внешнего края передней/задней крышки до оси порта подключения сжатого воздуха | SW3 | Размер «под ключ» |
| B | Диаметр выступающей части передней крышки | ZM | Размер от TRP 1 (теоретической точки отсчёта 1) до TRP 2 (теоретической точки отсчёта 2) при нулевом ходе |
| BA | Диаметр выступающей части задней крышки | E | Ширина / Высота корпуса цилиндра |
| VA | Размер выступа задней крышки | TG | Межцентровое расстояние между крепёжными резьбами |
| Характеристики |
|---|
| Тип цилиндра | Двустороннего действия |
| Тип демпфирования | Воздушное регулируемое с двух сторон [PPV] |
| Опрос положения поршня | С помощью магнитного датчика положения поршня |
| Пневматическое присоединение в зависимости от диаметра поршня |
|---|
| ⌀32 мм | ⌀40 мм | ⌀50 мм | ⌀63 мм | ⌀80 мм | ⌀100 мм | ⌀125 мм | ⌀160 мм | ⌀200 мм | ⌀250 мм | ⌀320 мм |
| G1/8 | G1/4 | G1/4 | G3/8 | G3/8 | G1/2 | G1/2 | G3/4 | G3/4 | G1 | G1 |
| Условия эксплуатации |
|---|
| Рабочее давление, бар | 1…10 бар |
| Рабочая среда | Подготовленный сжатый воздух |
| Температура окружающей среды, ° С | -20...+80° C |
Внимание!
Присутствие в сжатом воздухе влаги негативно сказывается на работе цилиндра и приводит к вымыванию смазки, повышенному трению и ускорению износа (истиранию) уплотнений.
Рекомендации:
- регулярно контролировать уровень и своевременность сброса жидкости в фильтре
- своевременно прочищать или заменять фильтрующий элемент
- если заметили, что цилиндр эксплуатируется без отвода влаги, рекомендуется провести профилактическую замену манжет поршня
| Диаметр цилиндра (внутренний) | Теоретическое усилие, Н при рабочем давлении, бар | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||||||||
|
Выдви- жение |
Вытяги- вание |
Выдви- жение |
Вытяги- вание |
Выдви- жение |
Вытяги- вание |
Выдви- жение |
Вытяги- вание |
Выдви- жение |
Вытяги- вание |
Выдви- жение |
Вытяги- вание |
Выдви- жение |
Вытяги- вание | |
| 32 | 322 | 277 | 403 | 346 | 483 | 415 | 564 | 484 | 644 | 553 | 725 | 623 | 805 | 692 |
| 40 | 503 | 422 | 628 | 528 | 754 | 633 | 880 | 739 | 1005 | 844 | 1131 | 950 | 1257 | 1055 |
| 50 | 785 | 660 | 982 | 825 | 1178 | 990 | 1374 | 1155 | 1571 | 1320 | 1767 | 1485 | 1963 | 1650 |
| 63 | 1247 | 1121 | 1558 | 1402 | 1870 | 1682 | 2182 | 1962 | 2493 | 2243 | 2805 | 2523 | 3117 | 2803 |
| 80 | 2011 | 1814 | 2513 | 2268 | 3016 | 2721 | 3519 | 3175 | 4021 | 3628 | 4524 | 4082 | 5027 | 4535 |
| 100 | 3141 | 2945 | 3927 | 3625 | 4712 | 4418 | 5497 | 5154 | 6283 | 5891 | 7068 | 6627 | 7853 | 7363 |
| 125 | 4909 | 4587 | 6136 | 5734 | 7363 | 6881 | 8590 | 8028 | 9817 | 9175 | 11045 | 10322 | 12272 | 11468 |
| 160 | 8043 | 7540 | 10053 | 9425 | 12064 | 11310 | 14075 | 13195 | 16085 | 15080 | 18096 | 16965 | 20107 | 18850 |
| 200 | 12567 | 12064 | 15708 | 15080 | 18850 | 18096 | 21992 | 21112 | 25133 | 24128 | 28275 | 27144 | 31417 | 30160 |
| 250 | 19635 | 18849 | 24543 | 23562 | 29452 | 28274 | 34361 | 32986 | 39269 | 37699 | 44178 | 42411 | 49087 | 47123 |
| 320 | 32170 | 30923 | 40213 | 38654 | 48255 | 46385 | 56298 | 54166 | 64340 | 61847 | 72383 | 69578 | 80425 | 77308 |
