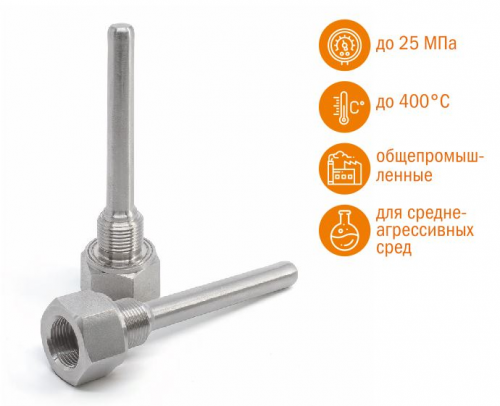

Общепромышленные защитные гильзы из нержавеющей стали KIPVALVE ГЗГ для датчиков температуры
Описание
Общепромышленные защитные гильзы из нержавеющей стали KIPVALVE ГЗГ для датчиков температуры
Защитные гильзы KIPVALVE ГЗГ для датчиков температуры предназначения для общепромышленных применений в условиях агрессивных сред, повышенных давлений и температур.
Области применения:
• объекты тепловой энергетики (ТЭЦ, ТЭС)
• системы гидравлики на оборудовании
• промышленные трубопроводы и резервуары с агрессивными жидкостями
Особенности гильз ГЗГ:
• Стойкость к коррозии,
• Выдерживают давление до 25 МПа и температуру до 400°C,
• Резьбовое присоединение гильзы по ГОСТ.
Параметр |
Значение |
Материал гильзы |
нержавеющая сталь 08X18H10 (AISI 304) или 12Х18Н10 (AISI321) |
Монтажная длина |
стандартно: 60, 80, 100, 120, 160, 200, 250, 320 мм * |
Монтажная резьба гильзы |
стандартно М20х1,5, G1/2" * |
Внутренняя резьба под датчик |
стандартно М20х1,5, G1/2" * |
Внешний/внутренний диаметр гильзы (с допуском +- 0.3мм) |
для гильз ГЗГ-08 - 12 мм / 9 мм , для гильз ГЗГ-10 - 16 мм / 12 мм |
Толщина стенки |
для гильз ГЗГ-08 - 1,5 мм , для гильз ГЗГ-10 - 2 мм |
Рабочее давление, не более |
для гильз ГЗГ-08 - 16 МПа, для гильз ГЗГ-10 - 25 МПа |
Рабочая температура, не более |
400°C |
Исполнение штуцера |
по стандарту ГОСТ |
* По запросу возможно изготовление гильз с нестандартной резьбой и произвольной длиной от 60 до 2000 мм.
Обозначение |
Наименование |
M |
М1 |
L, мм |
s, мм |
ГЗГ-08.060...320.G1/2-G1/2 |
Гильза защитная под датчик 8 мм |
G1/2 |
G1/2 |
67...327 |
30 |
ГЗГ-08.060…320.G1/2-M20 |
M20 |
||||
ГЗГ-08.060…320.М20-G1/2 |
G1/2 |
M20 |
|||
ГЗГ-08.060…320.М20-M20 |
М20 |
||||
ГЗГ-10.060…320.G1/2-G1/2 |
Гильза защитная под датчик 10 мм |
G1/2 |
G1/2 |
||
ГЗГ-10.060…320.G1/2-М20 |
М20 |
||||
ГЗГ-10.060…320.М20-G1/2 |
G1/2 |
M20 |
|||
ГЗГ-10.060…320.М20-М20 |
М20 |
