Клапаны электромагнитные (соленоидные) для холодильных систем
Тип СК. Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления (открытие, закрытие) потоками различных фторсодержащих хладагентов.
Возможно применение для хладагентов R410A, R134A, R22, R407C, R404A, R507.
Для корректной работы СК требуется обеспечить минимальный перепад давления (ΔР) на входе и на выходе клапана:
- для клапанов с Kv*: 0,8; 2,2 ΔР составляет 0,005 МПа
- для клапанов с Kv*: 2,6; 4,8; 5,7 ΔР составляет 0,02 МПа
|
Присоединительные патрубки Под пайку, диаметр: 6, 10, 12, 16, 19, 22 мм Под отбортовку, диаметр: ⅜'', ½'', ⅝'', ¾'' |
|||||||||||
|
Исполнение Нормально закрытый Нормально открытый |
Климатическое исполнение Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |
|||||||||||
|
Номинальное напряжение ~220 В, -24 В |
Температура рабочей среды, °С -40…+105 |
|||||||||||
|
Максимальное рабочее давление, МПа 3,5 |
Температура окружающей среды, °С -10…+80 |
|||||||||||
|
Катушка IP65, DIN-разъем |
Потребляемая мощность, Вт 8 |
|||||||||||
|
Корпус Медный сплав |
Мембрана Гидрированный бутадиен-нитрильный каучук (HNBR) |
|||||||||||
|
Надежность 500 000 циклов |
Техническая документация ТУ 3712-001-4719015564-2015 |
|||||||||||
|
|
|
|

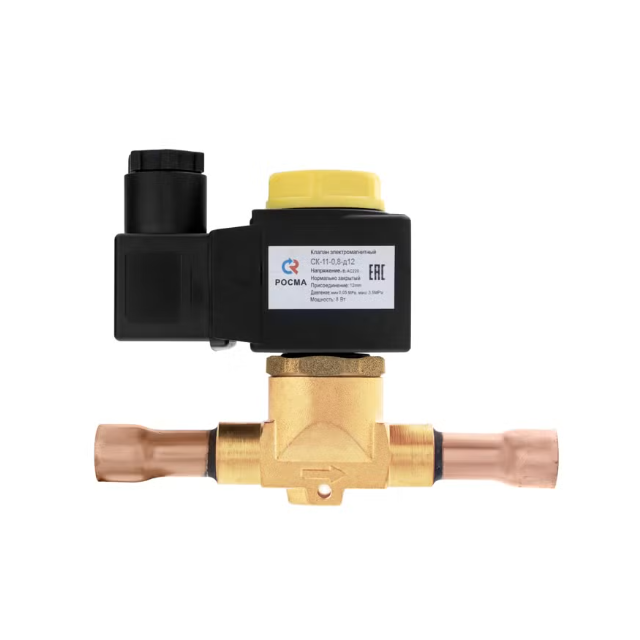

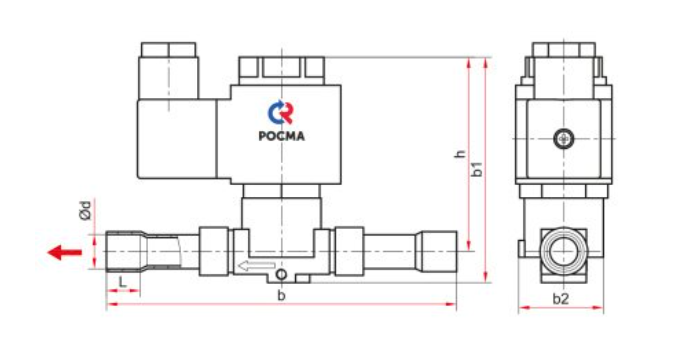

Клапан с присоединением под пайку |

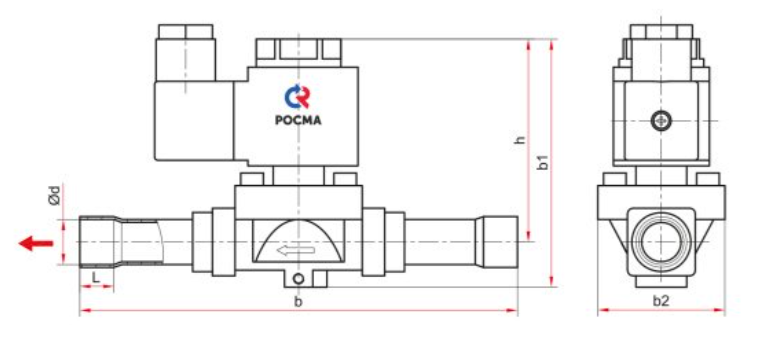

Клапан с присоединением под пайку |
| Модель | DN | Тип | d | h | b | b1 | b2 | L | Kv, м3/час | Вес |
|---|---|---|---|---|---|---|---|---|---|---|
| СК-11-0,18-д06 | 2,5 | НЗ | 6 | 63 | 115 | 74 | 26 | 6 | 0,18 | 0,30 |
| СК-11-0,23-д10 | 3 | 10 | 8 | 0,23 | 0,32 | |||||
| СК-11-0,8-д10 | 7 | 70 | 118 | 80 | 36 | 0,8 | 0,37 | |||
| СК-11-0,8-д12 | 12 | 125 | 10 | 0,38 | ||||||
| СК-11-2,2-д12 | 12,5 | 2,2 | 0,43 | |||||||
| СК-11-2,2-д16 | 16 | 75 | 155 | 88 | 45 | 12 | 0,58 | |||
| СК-11-2,6-д19 | 17 | 19 | 175 | 100 | 58 | 14 | 2,6 | 0,78 | ||
| СК-11-4,8-д19 | 4,8 | 0,96 | ||||||||
| СК-11-5,7-д22 | 22 | 78 | 16 | 5,7 |
|
|
|
|

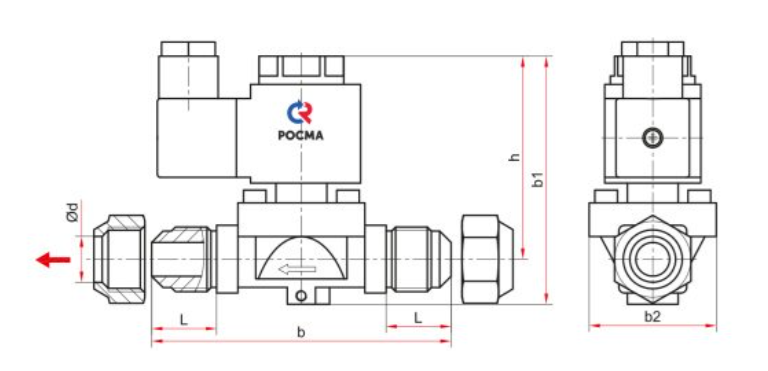

Клапан с присоединением под отбортовку |

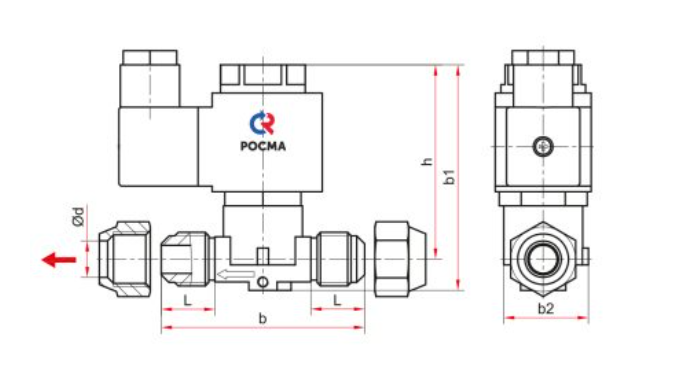

Клапан с присоединением под отбортовку |
| Модель | DN | Тип | d (дюйм) | h | b | b1 | b2 | L | Kv, м3/час | Вес |
|---|---|---|---|---|---|---|---|---|---|---|
| СК-11-0,23-3/8 | 3 | НЗ | 3/8 | 63 | 60 | 74 | 26 | 16 | 0,23 | 0,35 |
| СК-11-0,8-3/8 | 7 | 70 | 71 | 80 | 30 | 19 | 0,8 | 0,40 | ||
| СК-11-0,8-1/2 | 1/2 | 0,43 | ||||||||
| СК-11-2,2-1/2 | 12,5 | 106 | 90 | 45 | 23 | 2,2 | 0,45 | |||
| СК-11-2,2-5/8 | 5/8 | 74 | 0,70 | |||||||
| СК-11-4,8-3/4 | 17 | 3/4 | 80 | 122 | 104 | 57 | 25 | 4,8 | 1,19 |
Как правило, выбор способа подключения клапана электромагнитного (соленоидного) для холодильных систем зависит от технологической линии и арматуры, установленной на объекте, а также необходимости последующего эксплуатационного обслуживания.
Наиболее часто встречаются следующие виды подключения:
1. Трубка под пайку;
2. Патрубок под отбортовку с резьбовым присоединением.
Надежность и долговечность работы электромагнитных катушек клапанов обеспечивается за счет правильного подбора типа клапана.
Тип клапана (нормально закрытый или нормально открытый) должен выбираться таким образом, чтобы время работы катушки клапана под напряжением было минимальным.

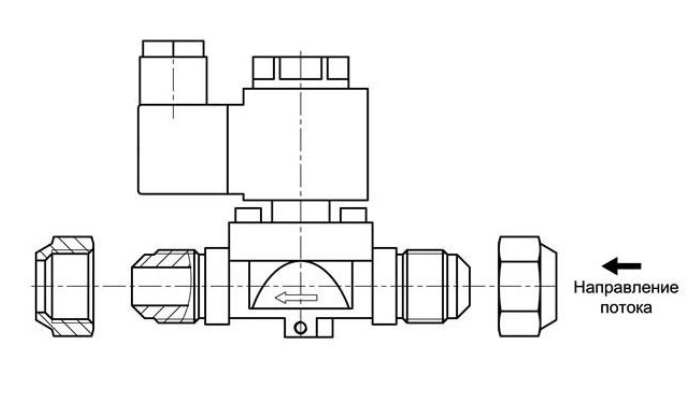

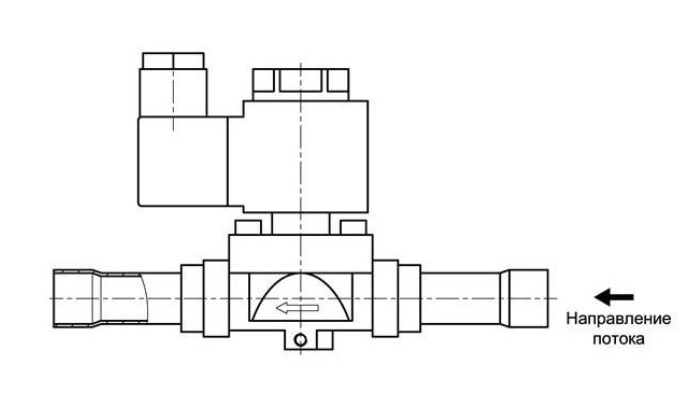

Перед монтажом электромагнитного клапана необходимо убедиться, что трубопровод чистый и в нем отсутствуют инородные частицы, грязь, ржавчина и т.д. Рекомендуется перед входом клапана устанавливать фильтр грубой очистки. Прибор должен быть смонтирован таким образом, чтобы направление потока пропускаемой среды совпадало с направлением стрелки на корпусе СК.

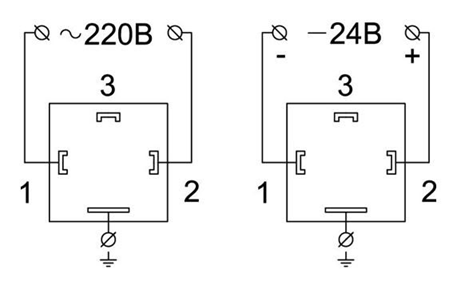

Схема подключения катушки:
