Вентильные блоки БВЭ для безопасного монтажа/демонтажа датчиков, преобразователей давления для систем с давлением до 63 атмосфер
Блоки вентильные предназначены для безопасного подключения и демонтажа преобразователей давления ОВЕН ПД100 и ПД200 к технологической линии посредством импульсных трубок, отводов или напрямую в системах автоматического контроля, регулирования и управления технологическими процессами.
В изготовлении блоков вентильных экономичной серии БВЭ используется меньший объём металла, чем для блоков общепромышленной серии БВ, поэтому эконом серия БВЭ имеет меньшие габаритные размеры, а для некоторых модификаций меньшие эксплуатационные характеристики, но достаточные для эксплуатации их в большинстве рабочих процессов.
Конструктивные особенности

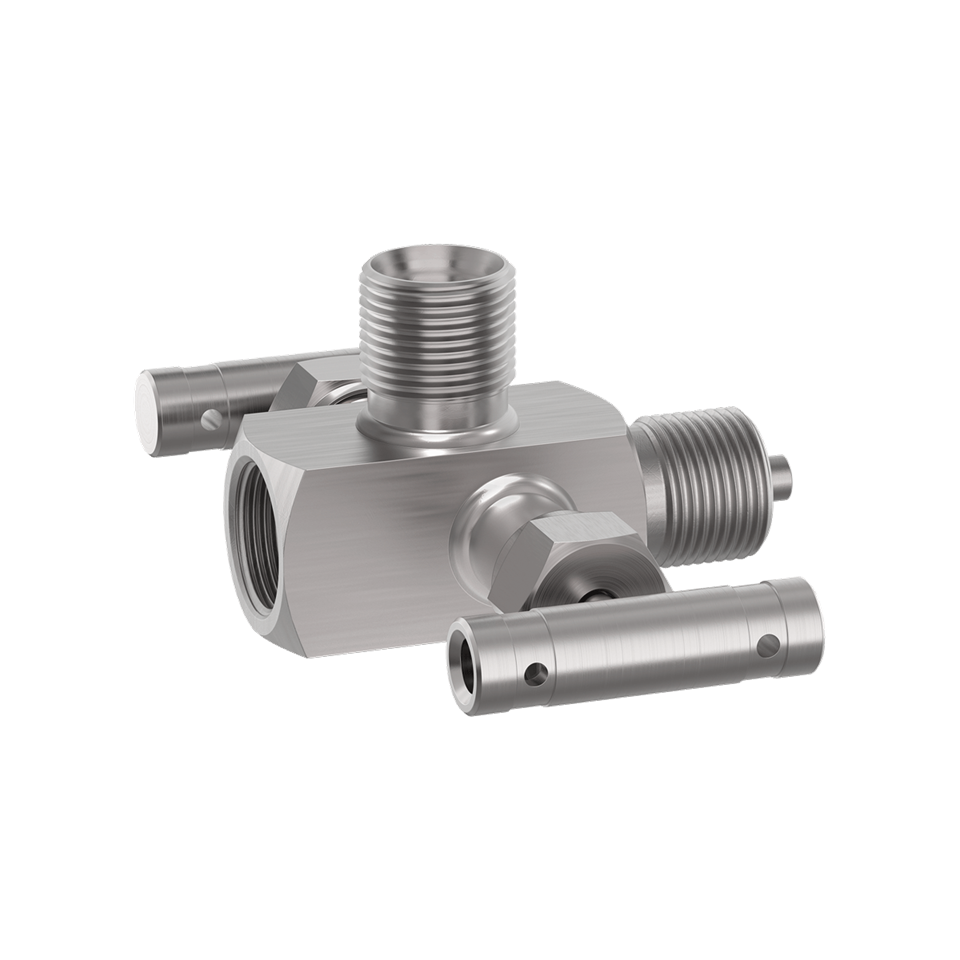

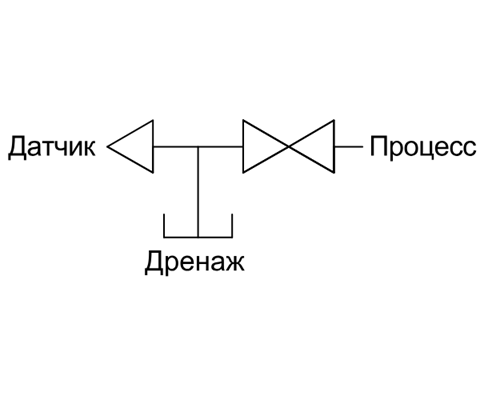

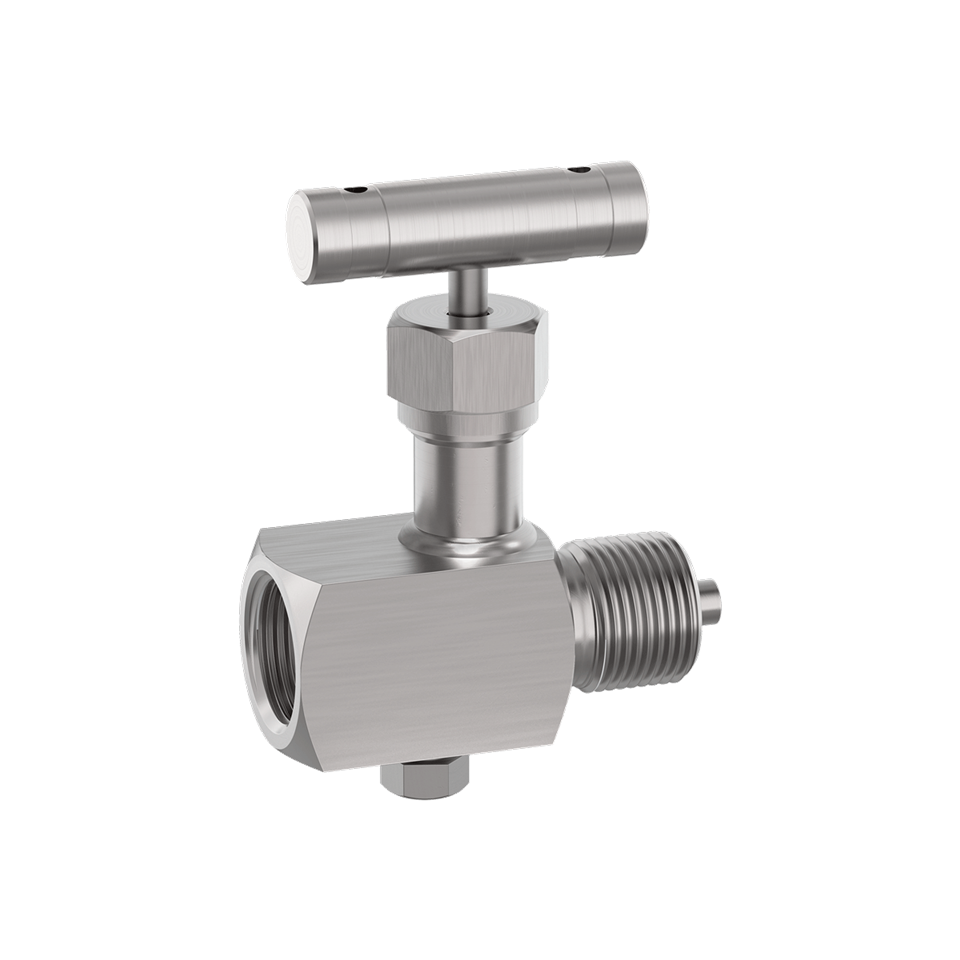

Конструкция блока вентильного БВЭ может иметь от 1 до 3 вентилей:- Блок одновентильный БВЭ-102.6 - один измерительный канал, где вентиль перекрывает канал от датчика к процессу. Дренажный канал перекрыт винтовой пробкой М10×1.

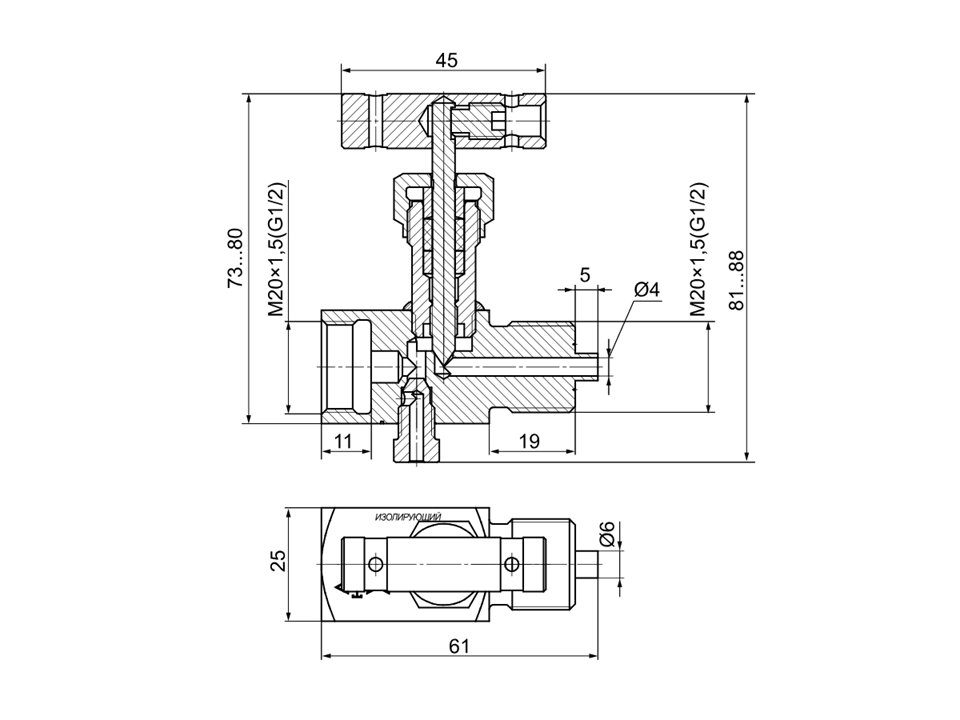

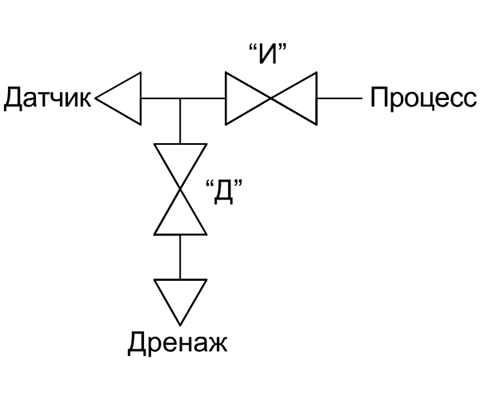

- Блок двухвентильный БВЭ-202.6 - один измерительный канал, где первый вентиль перекрывает канал от датчика к процессу, а второй вентиль перекрывает дренажный канал. Место подключение к дренажному каналу имеет внешнюю резьбу М20×1,5.

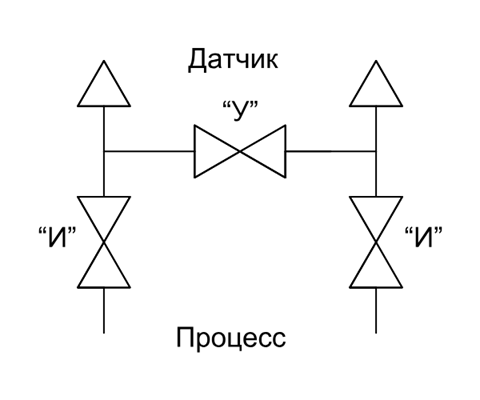

- Блок трёхвентильный БВЭ-300Н.40 - два измерительных канала для соединения с процессом, и на каждом канале по одному вентилю, перекрывающему канал от датчика к процессу. Третий (средний) вентиль объединяет два канала между собой и служит для корректировки нуля на датчике дифференциального давления. Дренажные каналы отсутствуют.

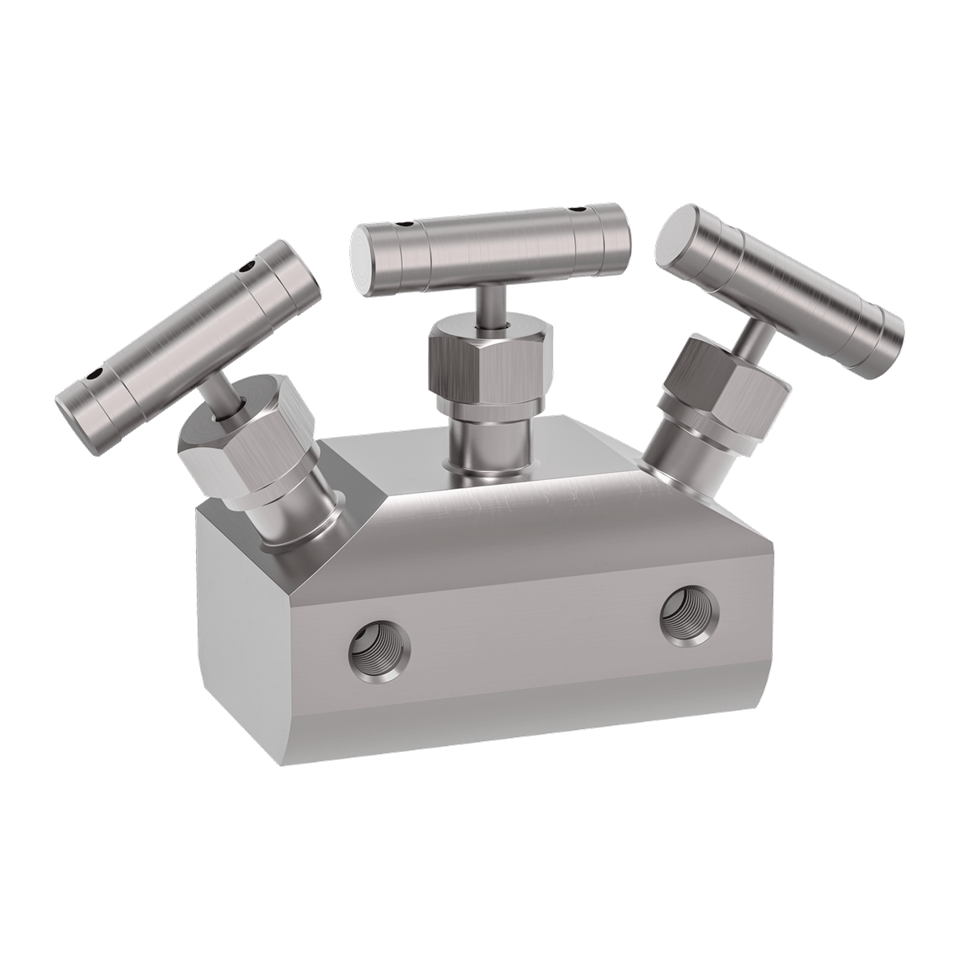

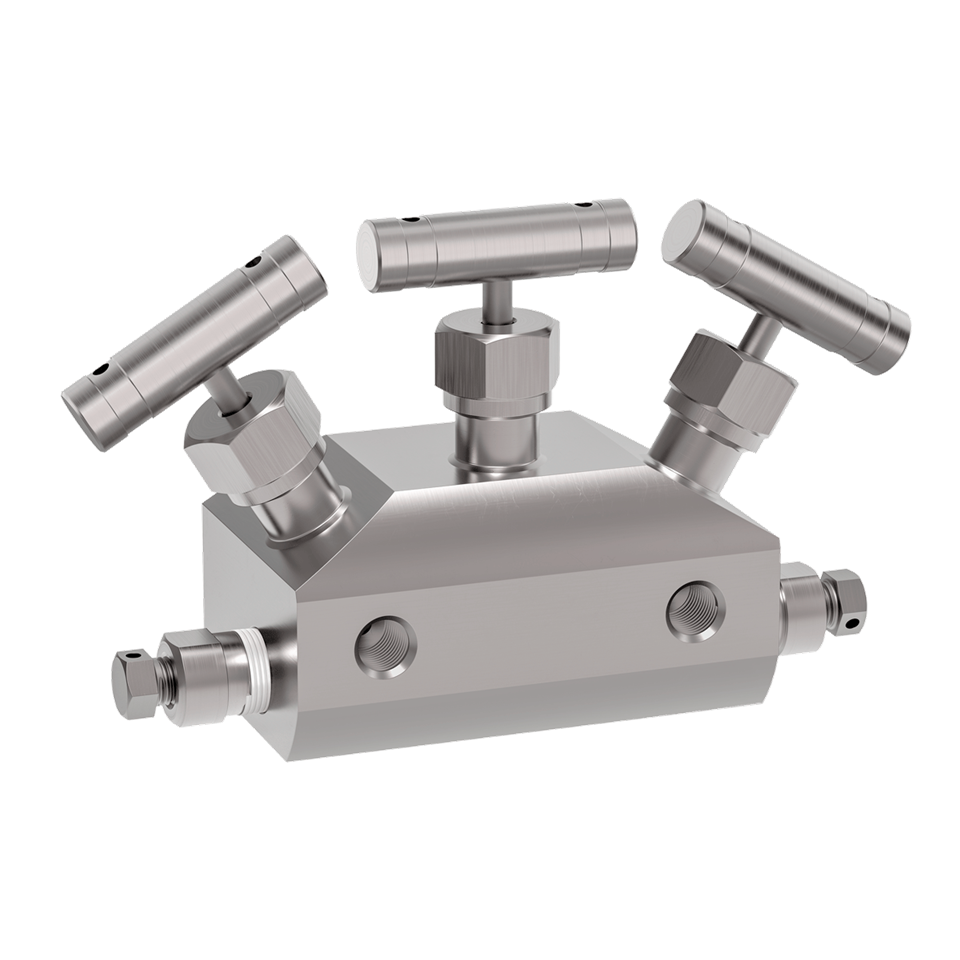

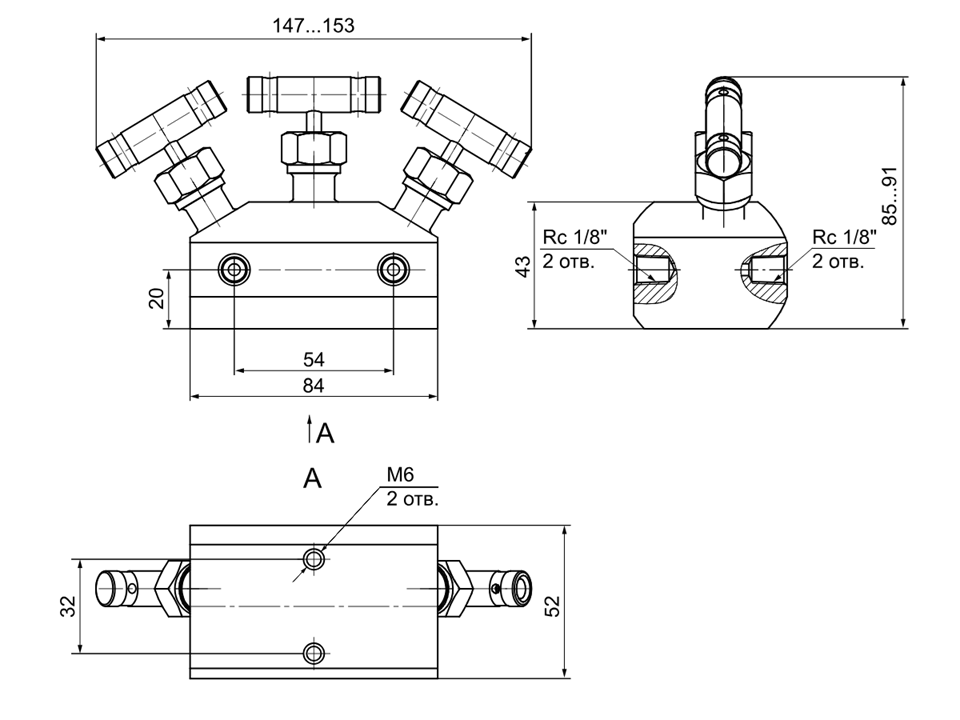

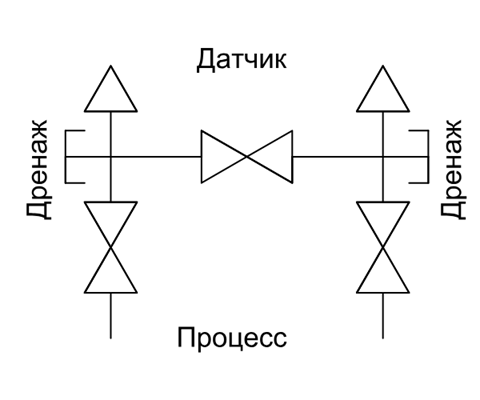

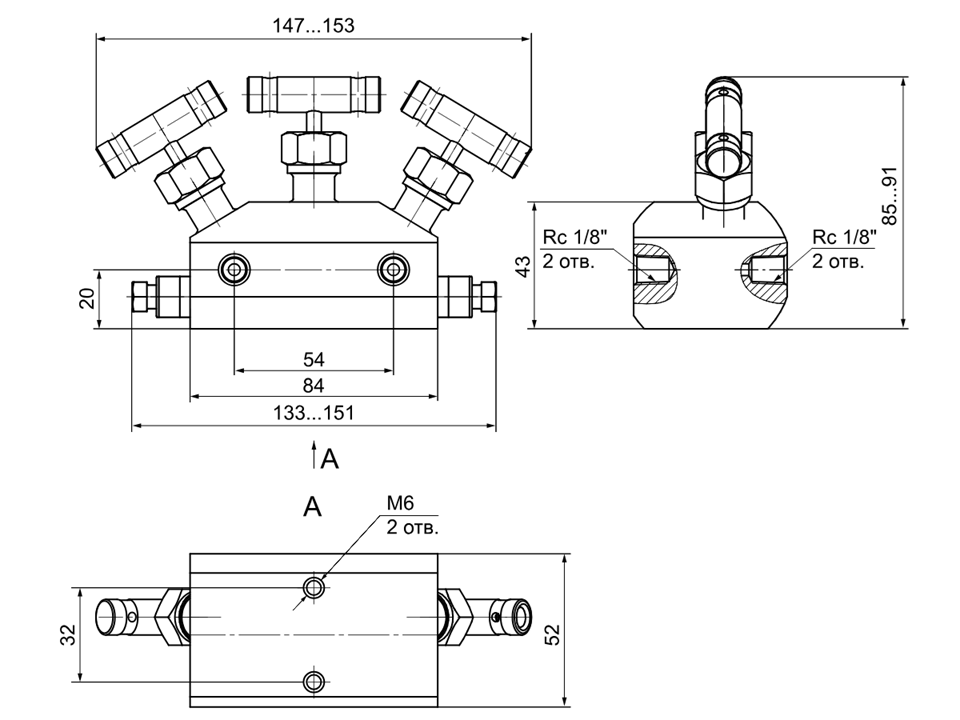

- Блок трёхвентильный БВЭ-302Н.40 - два измерительных канала для соединения с процессом, и на каждом канале по одному вентилю, перекрывающему канал от датчика к процессу. Третий (средний) вентиль объединяет два канала между собой и служит для корректировки нуля на датчике дифференциального давления. Имеются два дренажных канала, перекрытых игольчатыми болтами.
| Параметр | Значение | |
|---|---|---|
| БВЭ-1хх и БВЭ-2хх | БВЭ-3хх | |
| Допускаемое давление рабочей среды | 6,3 МПа (63 атм.) | 40 МПа (400 атм.) |
| Диапазон температур рабочей среды | -40…+150 °С | -40…+180 °С |
| Температура окружающей среды | -40…+70 °С | -40…+70 °С |
| Элемент БВЭ | Материал |
|---|---|
| Корпус вентильного блока | сталь 08Х18Н10 ГОСТ 5632 |
| Шток | сталь 40х13 ГОСТ |
| Кольцо сальниковое | фторопласт Ф-4Д, ГОСТ 14906 |

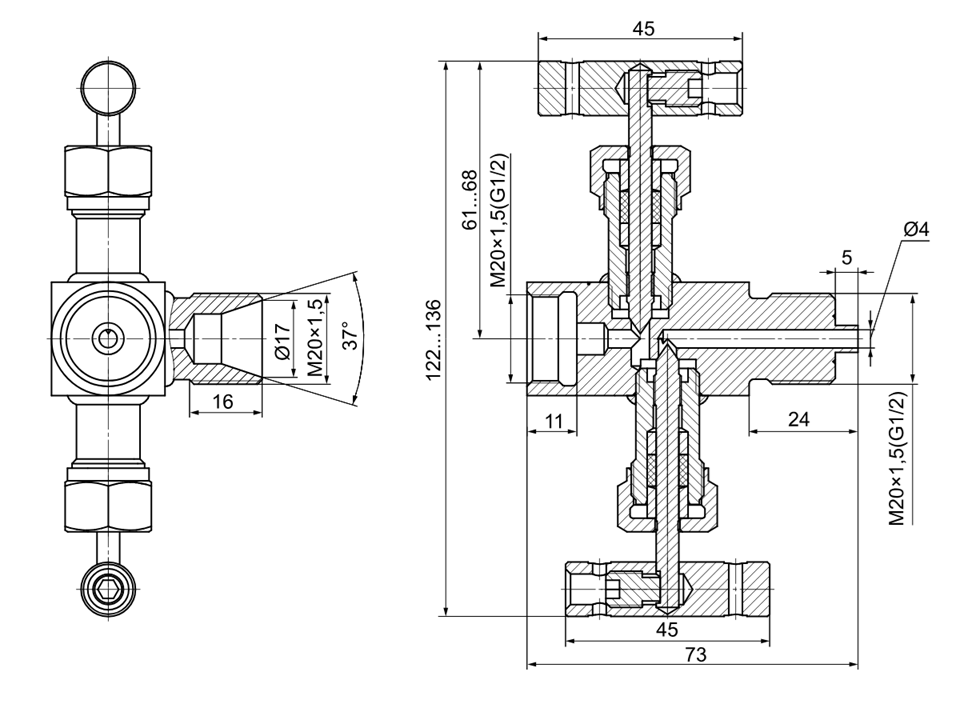

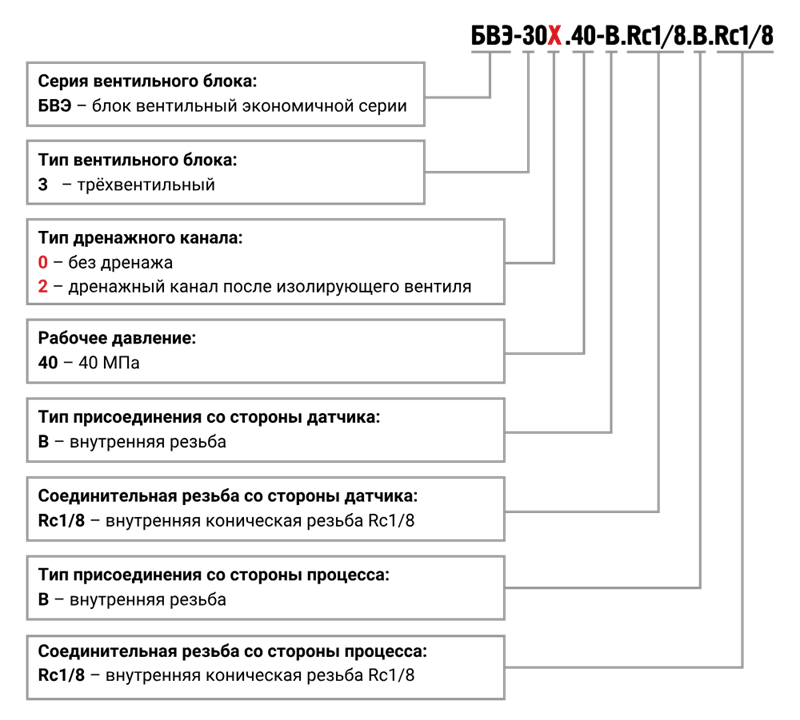

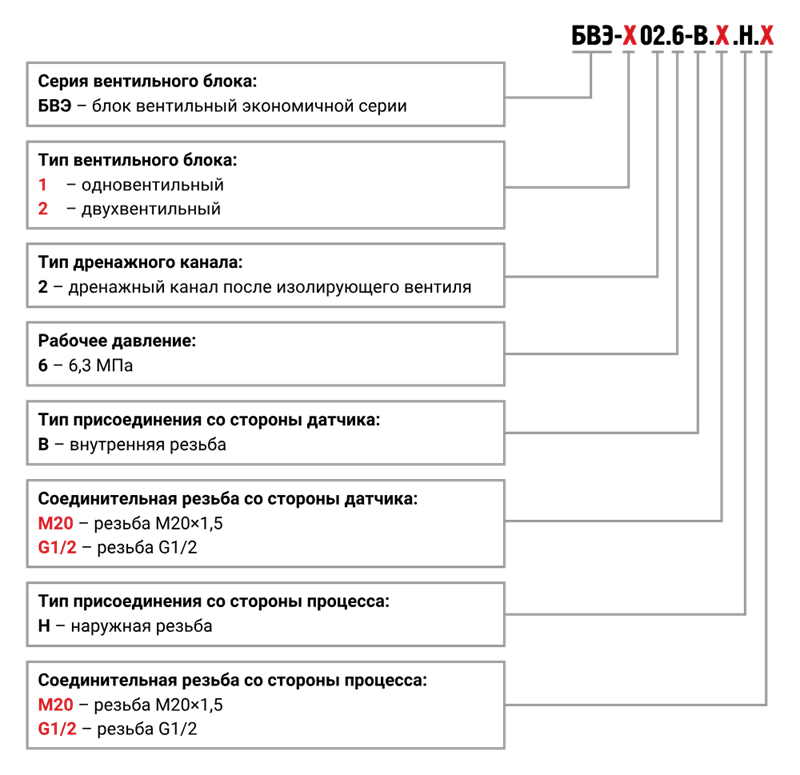

| Модель (обозначение при заказе) | Габаритные размеры | Принципиальная гидравлическая схема |
|---|---|---|
|
|
|
|
|
|
|
|
| Модель (обозначение при заказе) | Габаритные размеры | Принципиальная гидравлическая схема |
|---|---|---|
|
|
|
|
|
|
|
|
| 3D модель БВЭ-102.6 | Скачать PDF | Скачать STEP |
| 3D модель БВЭ-202.6 | Скачать PDF | Скачать STP |
| 3D модель БВЭ-300.40 | Скачать PDF | Скачать STP |
| 3D модель БВЭ-302.40 | Скачать PDF | Скачать STP |
