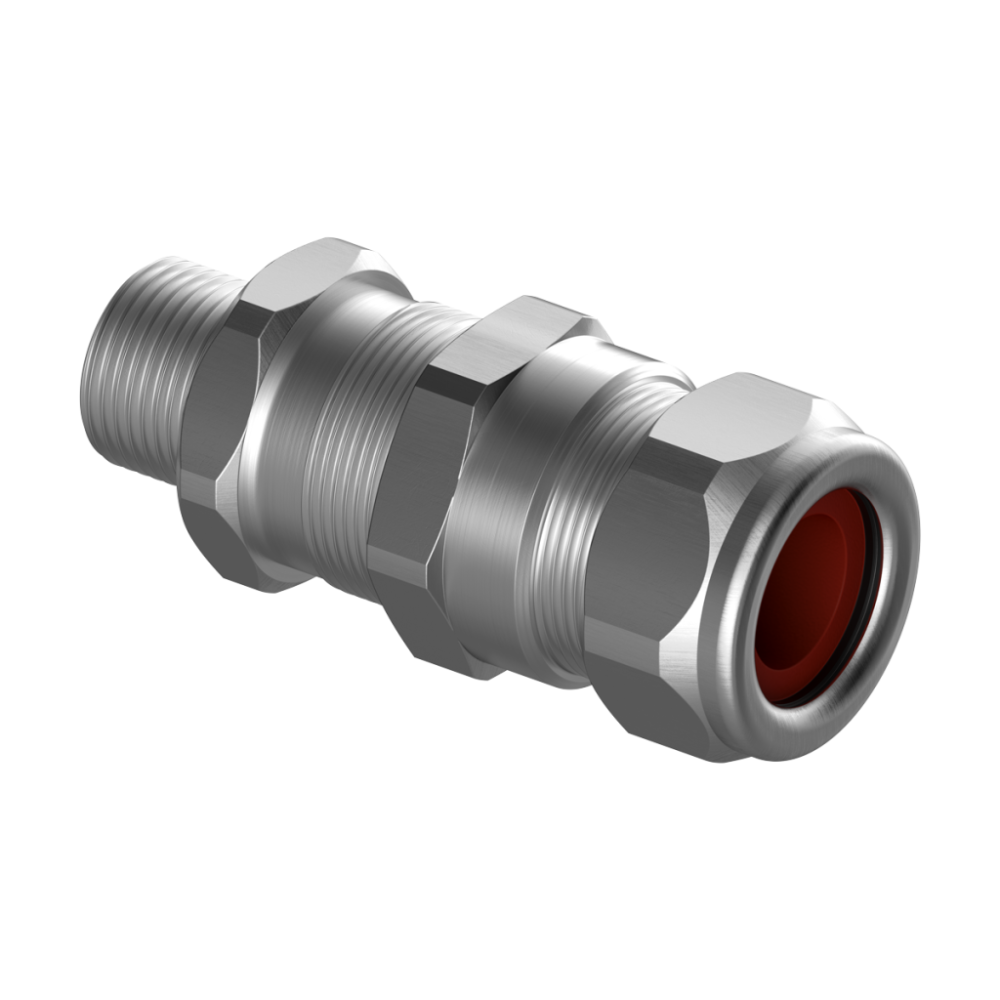

Кабельный ввод АВВКу и СВВКм маркировка взрывозащиты Ex e/Ex d/Ex nR/Ex ta
Ввод Взрывозащищенный Кабельный АВВКу и СВВКм с маркировкой взрывозащиты Ex e/Ex d/Ex nR/Ex ta предназначен для введения кабеля в любое взрывозащищённое оборудование, в том числе в коммутационные головки датчиков температуры, уровня и давления с соответствующей маркировкой взрывозащиты.
- Eх e - защита вида «е». Исключение искры или повышенной температуры, дуговых разрядов.
- Ех d - взрывонепроницаемая оболочка. Распространение взрывов во внешнюю среду исключено.
- Ех nR - вид защиты «n». Оборудование и компоненты не имеют зажигательную способность. Дополнительная защита от искровых и дуговых разрядов, а также нагретых поверхностей. R - для оболочек с ограниченным пропуском газов.
- Ex ta - защита от воспламенения пыли. Защита оболочкой и ограничением температуры поверхности.
АВВКу предназначен для монтажа кабелей, имеющих ленточную, проволочную, сетчатую броню к взрывозащищенному электротехническому оборудованию с маркировкой Ех е/Ex d (внутренний объем взрывонепроницаемой оболочки более или менее 2 литров). Для зон 1 и 2 по ГОСТ IEC 60079-14-2013 и зон 21/22 по ГОСТ IEC 61241-1-2-2011.
СВВКм предназначен для монтажа небронированных кабелей, проложенных в металлорукаве в зонах согласно ГОСТ IEC 60079-14-2013 (зоны 1/2) и ГОСТ IEC 61241-1-2-2011 (зоны 21/22). Значительно сокращает издержки на монтаж и повышает надежность соединения. Конструкция защищена патентом.
Кабельные вводы иных типоразмеров для других типов кабеля/подводки, не указанных в таблице ниже, возможно согласовать по запросу.
Технические характеристики
- Сертификат соответствия: Технический регламент таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
- Маркировка взрывозащиты: 1 Ex d IIC Gb X, 1 Ex e II Gb X, 2 Ex nR IIC Gc X, Ex ta IIIC Da X.
- Степень защиты от внешних воздействий: IP66 / IP68 (по ГОСТ 14254-96).
- Температура эксплуатации: -60 до +130 °С.
- Материал корпусных деталей: никелированная латунь / нержавеющая сталь.
- Материал уплотнения: силикон.
- Тип уплотнения: компрессионное уплотнение по наружной оболочке кабеля.

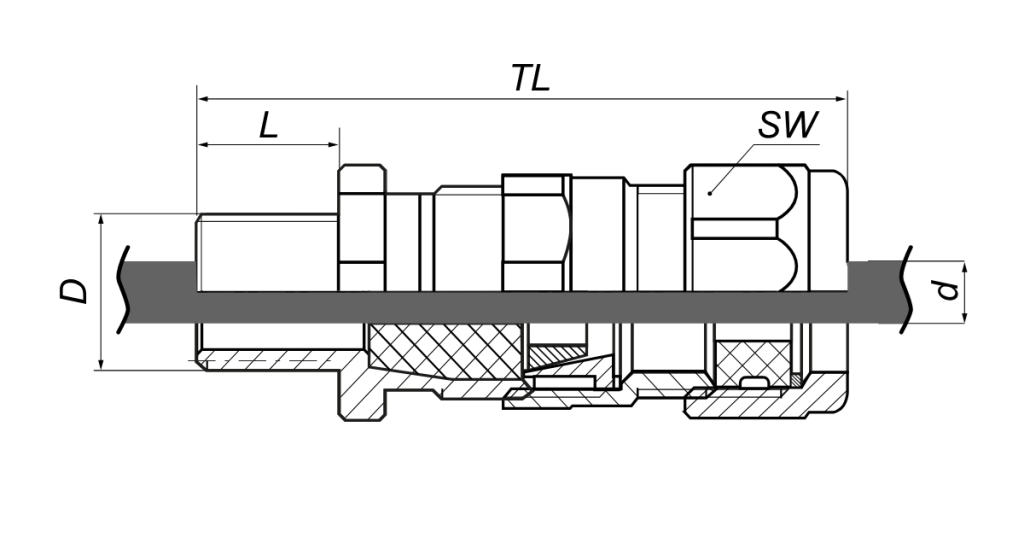

| Тип кабельного ввода (код) | Материал | Тип резьбы (стандарт) | Диаметр внутренней оболочки кабеля | Диаметр внешний оболочки кабеля | Размер под ключ | Общая длина | Длина резьбы | Вес, кг |
|---|---|---|---|---|---|---|---|---|
| d | D | SW | TL, мм | (L) - M, G, K, мм | ||||
| АВВКу-20 | Никелированная латунь | М20×1,5 |
5,5 - 8 8 - 10,5 10,5 - 13 |
10 - 15 14 - 19 |
30 | 79 | 15 | 0,231 |
| АВВКу-Н-20 | Нержавеющая сталь |

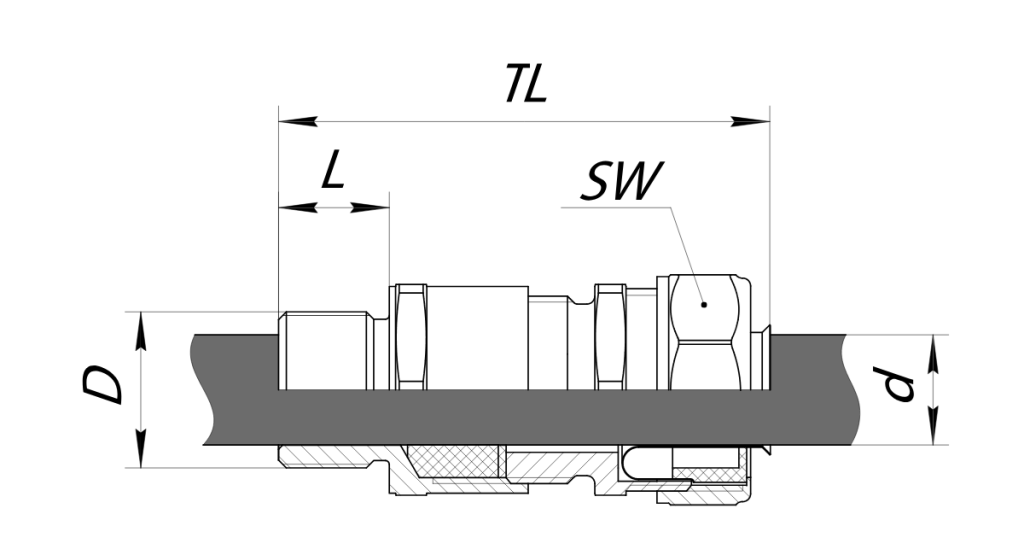

| Тип кабельного ввода (код) | Материал | Тип резьбы (стандарт) | Диаметр кабеля | Диаметр металлорукава внутренний/наружный | Тип металлорукава | Размер под ключ | Общая длина | Длина резьбы |
|---|---|---|---|---|---|---|---|---|
| d | SW | TL, мм | (L) - M, мм | |||||
| CВВКм-20 | Никелированная латунь | М20×1,5 | 6 - 14 | 14/21,5 |
РЗ ЦХ 15 МРПИ15 ГЕРДА-МГ-15 ГЕРДА-МГ-16 |
27 | 59 | 15 |
| CВВКм-Н-20 | Нержавеющая сталь |

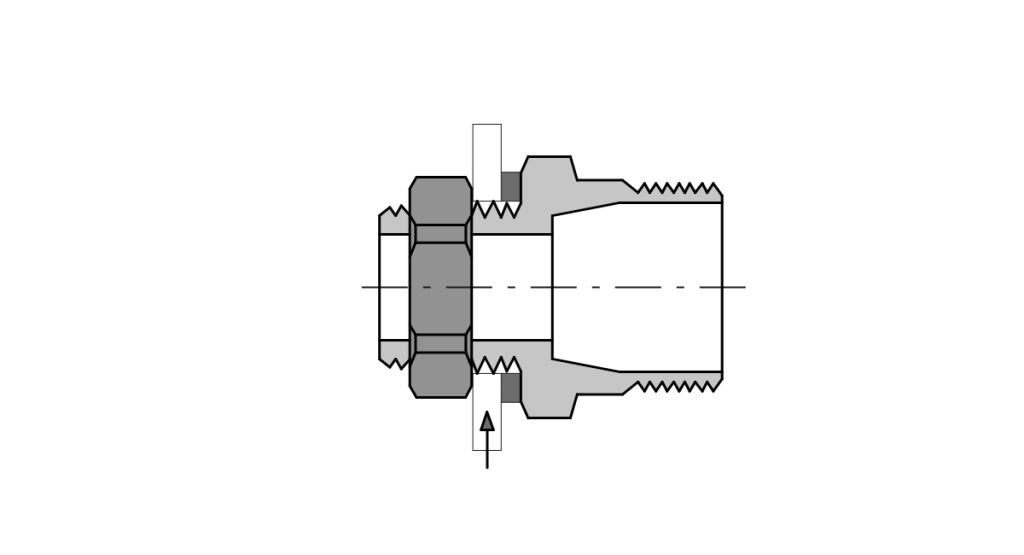

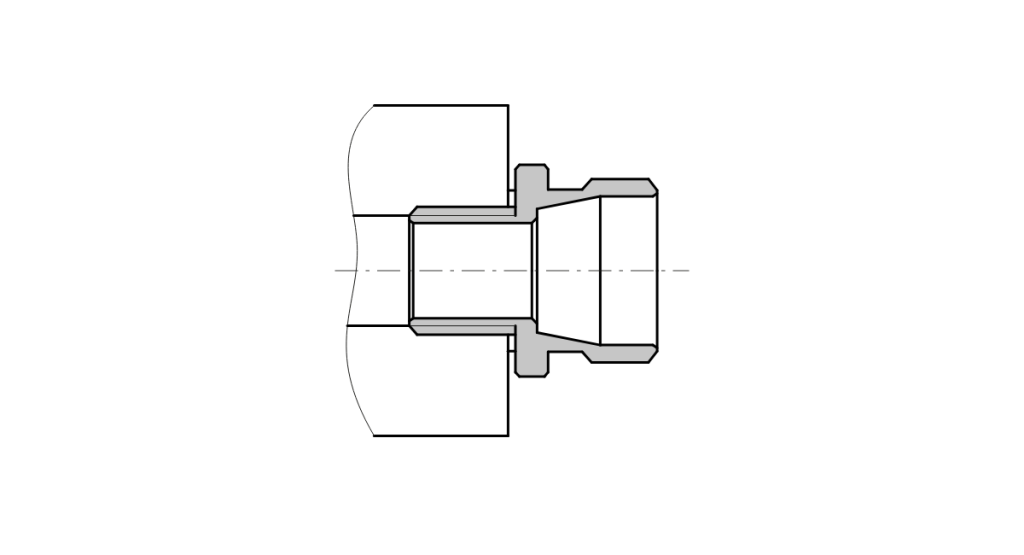

| 1 | Вариант крепления для уровня взрывозащиты «d». |
|
| Вариант крепления для уровня взрывозащиты «e» (с контргайкой, которая поставляется отдельно). |
|
|

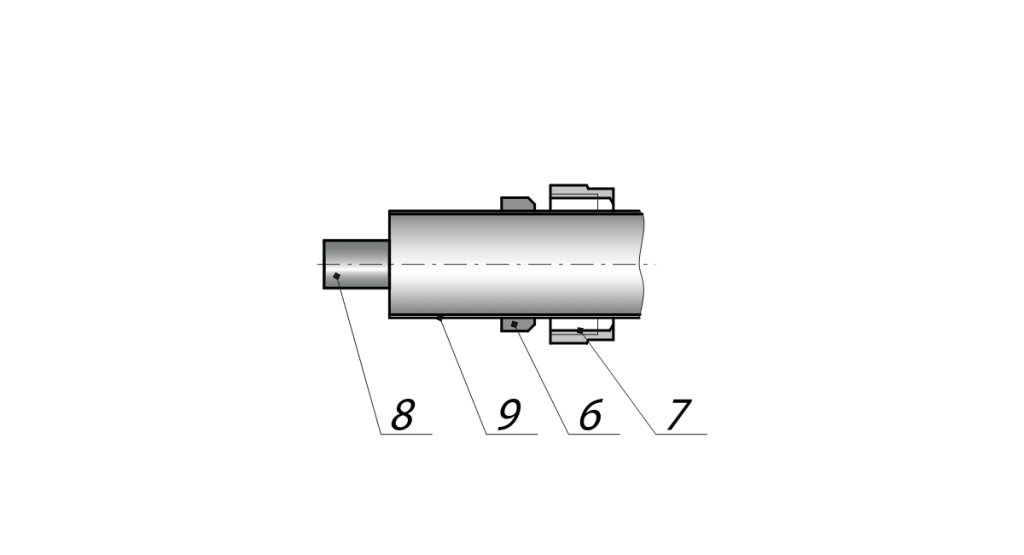

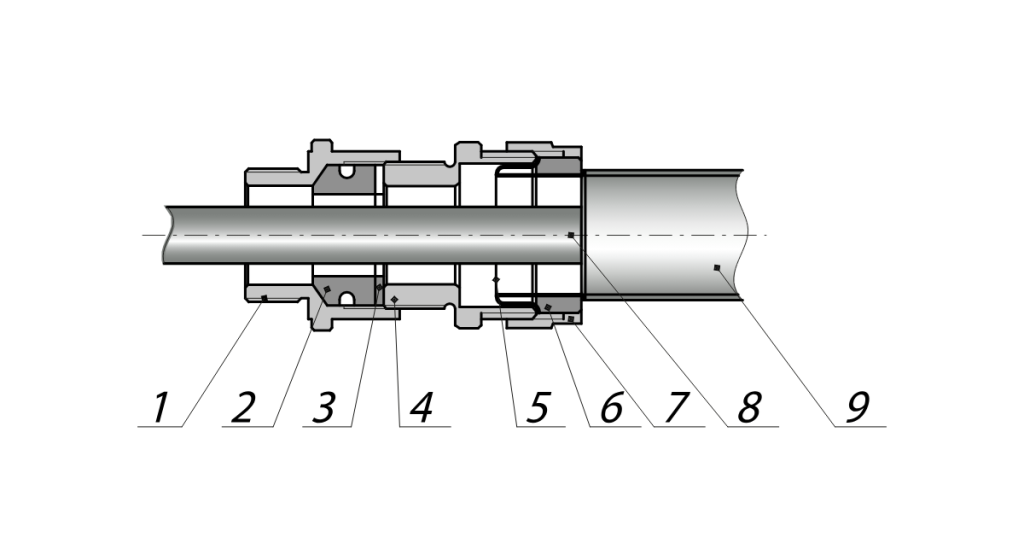

| 2 | Проденьте кабель в металлорукаве 8, 9 в гайку 7 и уплотнение 6. |
|

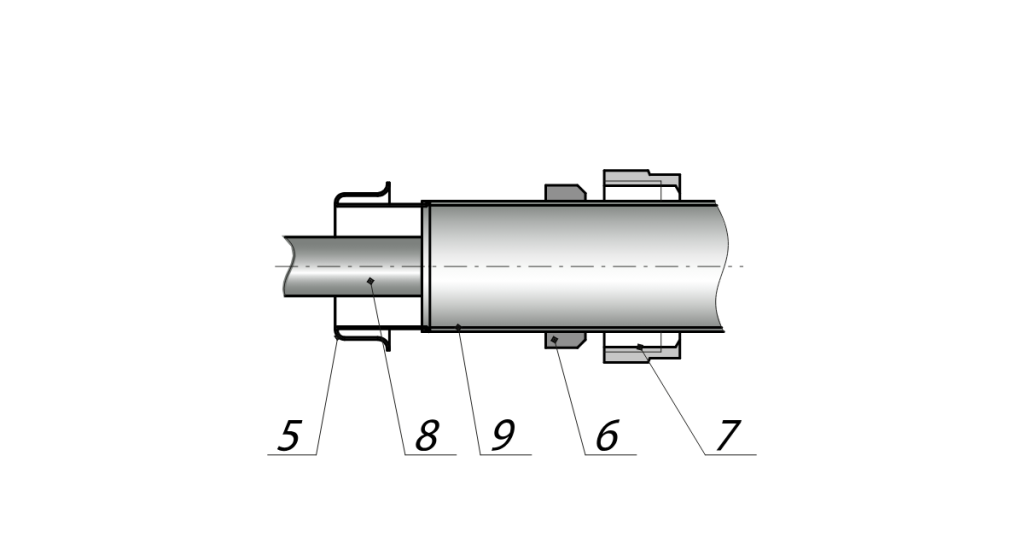

| 3 | Удалите с кабеля 8 часть металлорукава 9 и накрутите оконцеватель ввода 5 на металлорукав 9. |
|

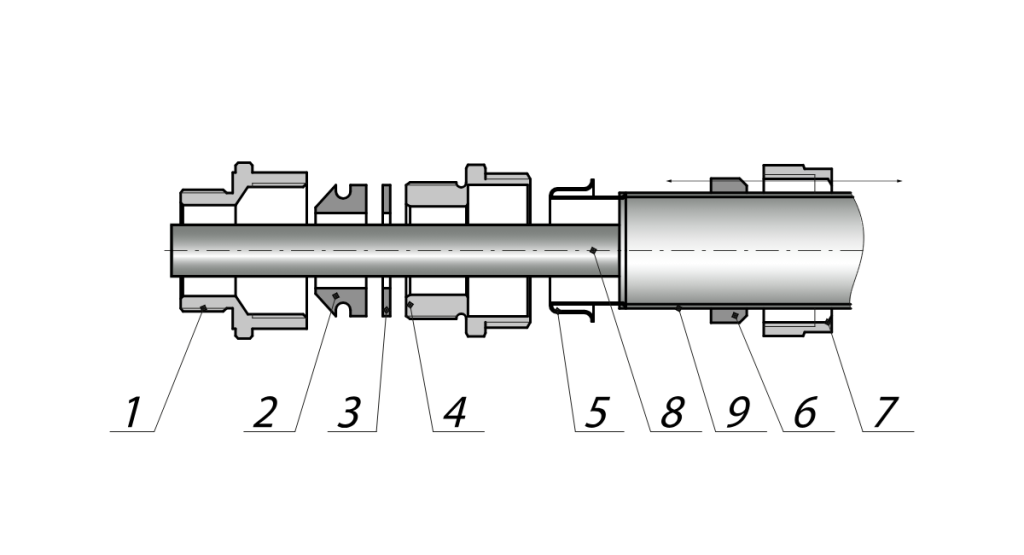

| 4 | Проденьте кабель 8 в металлическую втулку 4, шайбу 3, силиконовую втулку 2 и стакан ввода 1, как показано на рисунке. |
|
| 5 | До упора накрутите втулку 4 на стакан 1 и гайку 7 на втулку 4. |
|
| 1 | Вариант крепления для уровня взрывозащиты «d». |
|
| Вариант крепления для уровня взрывозащиты «e» (с контргайкой, которая поставляется отдельно). |
|
|

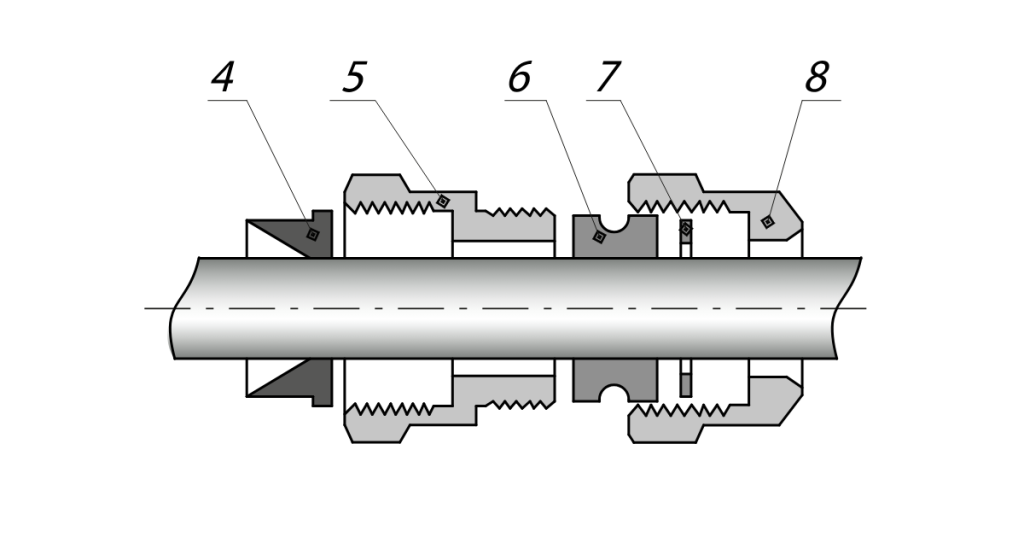

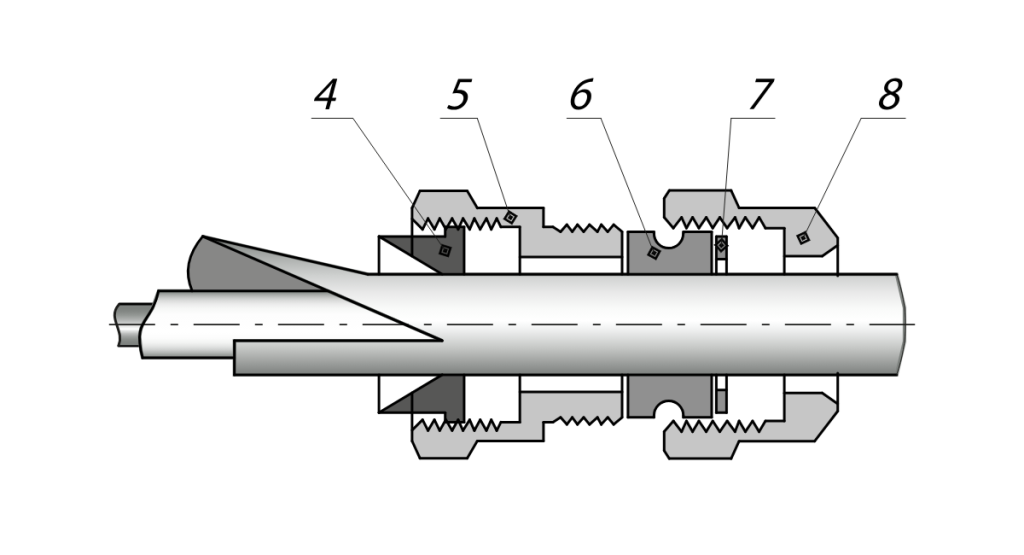

| 2 | Не снимая броню, проденьте кабель в детали 8, 7, 6, 5, 4, как показано на рисунке. |
|

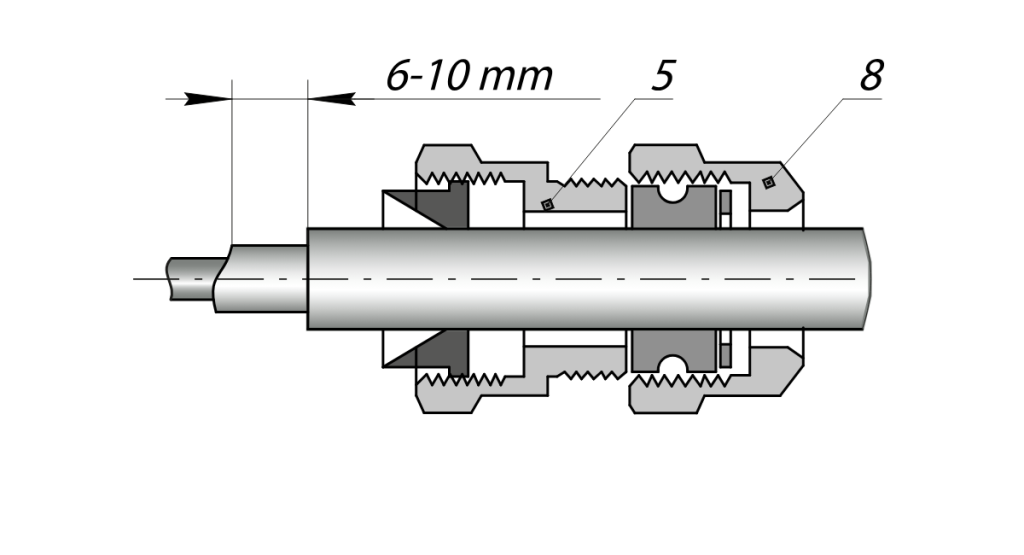

| 3 | Зачистите кабель от брони и выполните надрез на броне, заглубляя его на 6 - 10 мм, как показано на рисунке. |
|
|
|
||
| 4 |

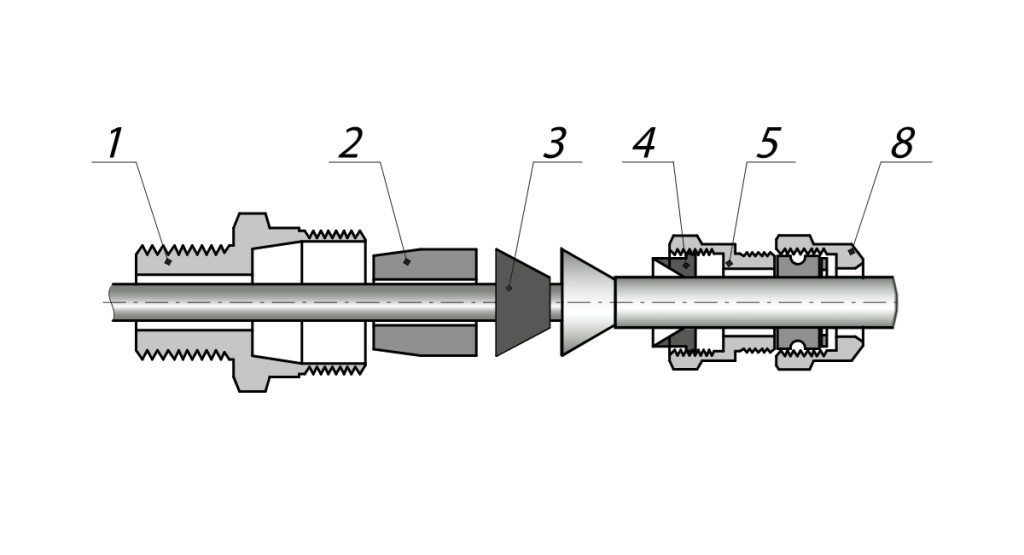

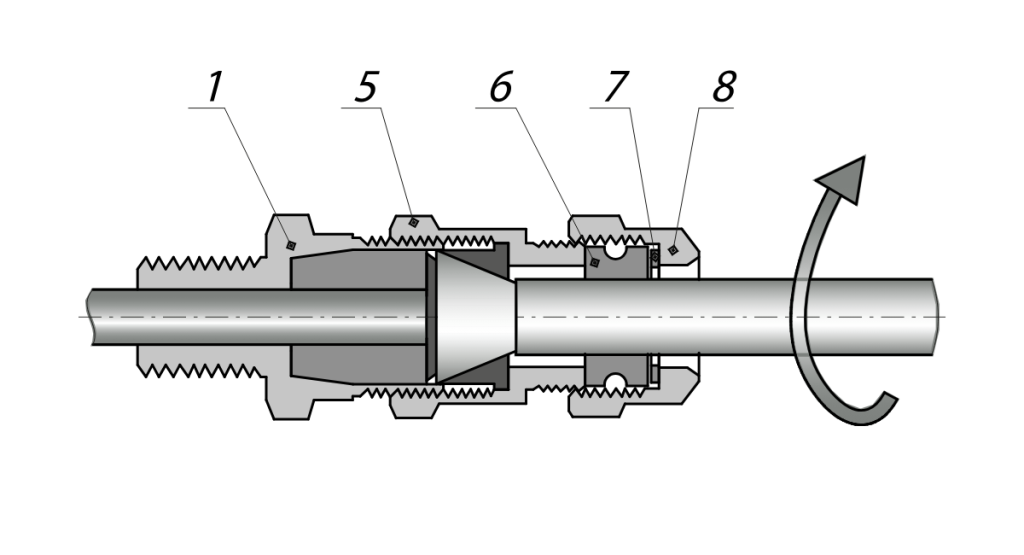

Наденьте детали 3 и 2 на внутреннюю изоляцию кабеля, вставьте конструкцию в стакан 1. Накрутите гайку 5 на стакан 1 до упора. Убедитесь в обжатии брони кабеля между деталями 3 и 4. |
|
| 5 | Проверьте правильность ориентации деталей 5, 6, 7, 8 и накрутите гайку 8 на гайку 5 до упора. |
|
Комплектность для АВВКу
- Силиконовое уплотнение для внешней оболочки кабеля D 10-15 мм - 1 шт.
- Силиконовое уплотнение для внешней оболочки кабеля D 14-19 мм - 1 шт.
- Силиконовое уплотнение для внутренней оболочки кабеля d 5,5-8 мм - 1 шт.
- Силиконовое уплотнение для внутренней оболочки кабеля d 8-10,5 мм - 1 шт.
- Силиконовое уплотнение для внутренней оболочки кабеля d 10,5-13 мм - 1 шт.
- Кольцо заземления 20 (никелированная латунь) - 1 шт.
- Контргайка М20×1,5 ЛС-59-1 - 1 шт.
- Кольцо уплотнительное жёсткое фторопласт М20 - 1 шт.
Комплектность для СВВКм:
- Силиконовое уплотнение для кабеля диаметра d 6-14 мм - 1 шт.
- Кольцо заземления 20 (никелированная латунь) - 1 шт.
- Контргайка М20×1,5 ЛС-59-1 - 1 шт.
- Кольцо уплотнительное жёсткое фторопласт М20 - 1 шт.
