Двухуровневые поплавковые датчики уровня ПДУ-Ex во взрывозащищенном исполнении ОВЕН
Поплавковые датчики уровня ОВЕН ПДУ с взрывозащитой типа «искробезопасная цепь» 0 Ex ia IIC T4 Х предназначены для эксплуатации на взрывоопасных производствах или в помещениях и установках, в которых находятся емкости с взрывоопасными средами: всевозможными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических производств и т.п.
|
Технические характеристики |
|||
|
Наименование параметра |
Значение |
||
|
ПДУ-1.Х |
ПДУ-2.Х |
ПДУ-3.Х |
|
|
Электрические параметры |
|||
|
Количество сигнализируемых уровней |
1 или 2 |
1; 2; 3 |
|
|
Максимальная коммутируемая мощность, Вт |
10 |
30 |
|
|
Максимальный коммутируемый ток, А |
0,5 |
2 |
|
|
Максимальное коммутируемое напряжение, В |
180 |
300 |
|
|
Количество срабатываний при напряжении коммутации |
1×106 |
||
|
Конструктивные параметры |
|||
|
Расположение оси крепежного отверстия датчика |
Горизонтальное |
Вертикальное |
|
|
Максимальная длина штока до нижнего уровня, мм |
2500 |
3000 |
|
|
Cостояние контактов датчика в нижнем |
Нормально-разомкнутое |
||
|
Плотность измеряемой среды, г/см3 |
0,70 |
0,65 |
|
|
Температура контролируемой среды, °С |
-40...+105 |
||
|
Давление контролируемой среды, МПа |
1,6 |
2 |
|
|
Материал рабочей части датчика |
Сталь 12Х18Н10Т или |
||
|
Степень защиты по ГОСТ 14254 |
IP68 |
||
|
Длина провода, м (не указывается при заказе) |
0,5 |
||
|
Длина кабельного вывода, м |
Значение кратное 1, |
||
|
Искробезопасные параметры |
|||
|
Максимальное входное напряжение Ui, В |
31.8 |
||
|
Максимальный входной ток Ii, мА |
88 |
||
|
Максимальная внутренняя емкость Ci, мкФ |
0,08 |
||
|
Максимальная внутренняя индуктивность Li, мГн |
1 |
||
|
Меры безопасности |
|||
|
Модификации одноуровневых датчиков |
||||
|
Модель |
Тип монтажа |
Вид поплавка |
Длина штока L, |
Длина штока L, |
|
ПДУ-1.1-Ex |
Горизонтальный |
Цилиндрический |
76 мм |
2 500 мм |
|
ПДУ-2.1-Ex |
Вертикальный |
Цилиндрический |
40 мм |
2 500 мм |
|
ПДУ-3.1-Ex |
Вертикальный |
Шарообразный |
85 мм |
3 000 мм |
|
При заказе модификации с удлиненным штоком кратность длины - 50 мм. |
||||
|
Модификации двухуровневых датчиков |
|||
|
Модель |
Тип монтажа |
Вид поплавка |
Длина штока L, |
|
ПДУ-1.2-Ex |
Горизонтальный |
Цилиндрический |
2 500 мм |
|
ПДУ-2.2-Ex |
Вертикальный |
Цилиндрический |
2 500 мм |
|
ПДУ-3.2-Ex |
Вертикальный |
Шарообразный |
3 000 мм |
|
Двухуровневые датчики производятся под заказ. Кратность длины штока при заказе - 50 мм. |
|||
Внимание!
- Полная длина датчиков ПДУ-1.2-Ех и ПДУ-2.2-Ех составляет (L + 40) мм.
- Полная длина датчиков ПДУ-3.2-Ех составляет (L + 85) мм.
Ознакомьтесь с габаритными чертежами.
|
Модификации трехуровневых датчиков |
|||
|
Модель |
Тип монтажа |
Вид поплавка |
Длина штока L, |
|
ПДУ-3.3-Ex |
Вертикальный |
Шарообразный |
3 000 мм |
|
Трехуровневые датчики производятся под заказ. Кратность длины штока при заказе - 50 мм. |
|||
Внимание!
- Полная длина датчиков ПДУ-3.3-Ех составляет (L + 85) мм.
Ознакомьтесь с габаритными чертежами.

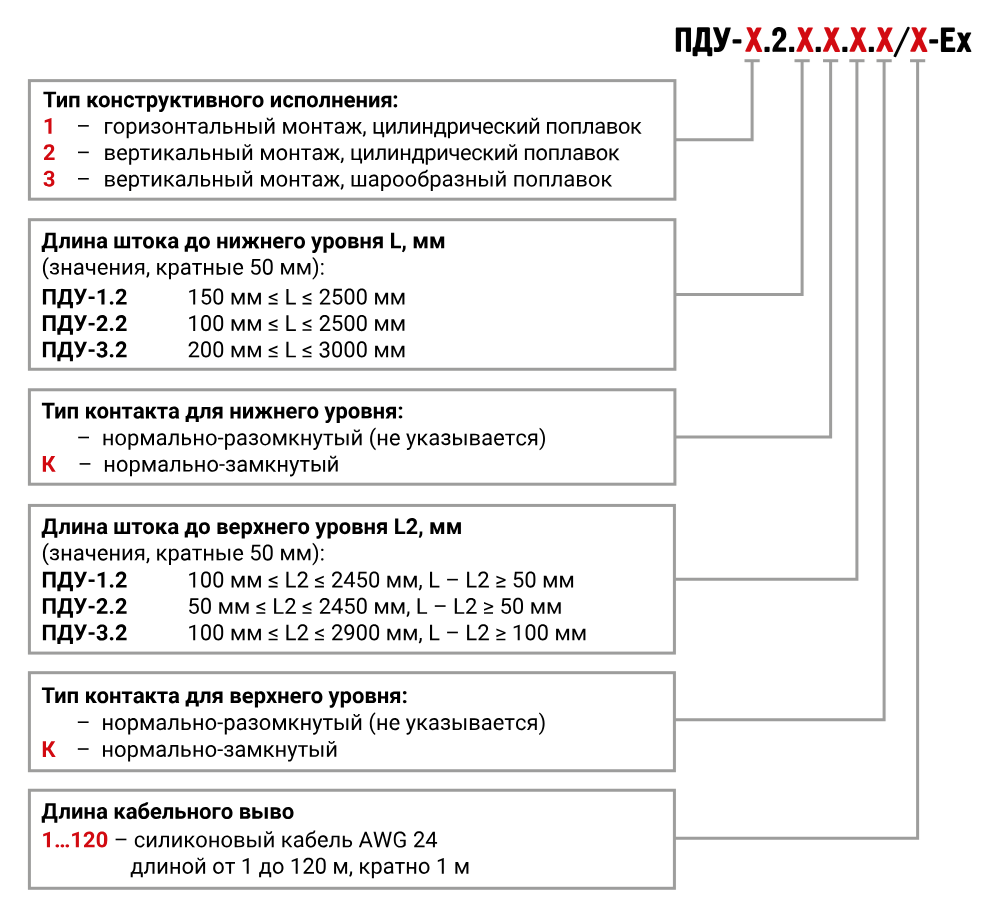

Примеры обозначения датчиков при заказе
ПДУ-2.1.1000/3-Ex
Условное обозначение указывает, что изготовлению и поставке подлежит поплавковый датчик уровня ПДУ взрывозащищенного исполнения с вертикальным типом монтажа, имеющий один сигнализируемый уровень, цилиндрический поплавок, длину штока 1000 мм, нормально-разомкнутый тип контакта и кабельный вывод длиной 3 м.
ПДУ-2.1.100-Ex
Приведенное условное обозначение указывает, что изготовлению и поставке подлежит поплавковый датчик уровня ПДУ взрывозащищенного исполнения с вертикальным типом монтажа, имеющий один сигнализируемый уровень, цилиндрический поплавок, длину штока 100 мм, нормально разомкнутым тип контакта, с длиной проводов 0,5 м.
ПДУ-3.3.1000.500.К.50/5-Ex
Приведенное условное обозначение указывает, что изготовлению и поставке подлежит поплавковый датчик уровня ПДУ взрывозащищенного исполнения с вертикальным типом монтажа, имеющий три сигнализируемых уровня, шарообразные поплавки, шток длиной 1000 мм до нижнего уровня, 500 мм до среднего уровня и 50 мм до верхнего уровня, разные типы контактов: для нижнего и верхнего уровня - нормально разомкнутым, для среднего уровня - нормально замкнутым, кабельный вывод длиной 5 м.
|
Габаритные чертежи |
||
|
Одноуровневые поплавковые датчики уровня ОВЕН ПДУ-Ex |
||
|
Поплавковый датчик уровня |
Поплавковый датчик уровня |
Поплавковый датчик уровня |
|
Габаритные чертежи |
||
|
Двухуровневые поплавковые датчики уровня ОВЕН ПДУ-Ex |
||
|
Двухуровневые поплавковые |
Двухуровневые поплавковые |
Двухуровневые поплавковые |
|
Габаритные чертежи |
||
|
Трехуровневые поплавковые датчики уровня ОВЕН ПДУ-Ex |
||
|
Трехуровневые поплавковые датчики уровня ОВЕН ПДУ-3.3-Ex |
Барьеры искрозащиты ИСКРА-СКх.03 обеспечивают безопасное подключение сигнализаторов уровня ПДУ-Ех к вторичным устройствам и обеспечивают согласованность электрических параметров цепей в связке приборов одного производителя.
ИСКРА-СКх.03 - это надежное решение защиты электрических цепей от датчика ПДУ-Ех в соответствии с регламентом взрывоопасных зон.
|
|
Модификация |
|
|
|
ИСКРА-СК1.03 |
|
|
ИСКРА-СК2.03 |
||
|
ИСКРА-СК3.03 |
