Описание
РСУ ротационные сигнализаторы уровня
Сигнализатор уровня ОВЕН РСУ предназначен для контроля уровня сыпучих веществ в промышленных и сельскохозяйственных условиях. Его принцип работы основан на возникновении реактивного момента двигателя, встроенного в корпус датчика. Датчик имеет лопасти, которые вращаются со скоростью 1 оборот в минуту. Когда уровень продукта достигает лопастей, он останавливает их вращение. Это вызывает появление реактивного момента на валу двигателя, что приводит к срабатыванию микропереключателя выходной цепи сигнализатора.
Отличительные особенности
- Г-, Т-образная и складная лопасти.
- Рабочая температура -40…+80 ºС.
- Присоединительные резьбы G3/4, G1 1/2.
- Напряжение питания =24 В и ~230 В.
- Чувствительность от 300 г/л.
- 4 режима чувствительности.
- Общепромышленное и взрывозащищенное исполнение.
Области применения
Продукты питания и сельское хозяйство:
- Крупы и зерновые (например, гречка, кукуруза, пшено, пшеница).
- Бобовые (например, фасоль, соевые бобы, арахис).
- Семена и орехи (например, льняное семя, грецкие орехи).
- Мука и порошки (например, кукурузная мука, молоко порошковое, мука пшеничная).
Строительные материалы:
- Минералы и породы (например, гипс, глина, гранит).
- Искусственные материалы (например, цемент, асфальтовая крошка).
Энергетика:
- Топливо (например, торф, кокс).
- Отходы (например, зола влажная, зола сухая).
Прочие отрасли:
- Металлы и их соединения (например, алюминий крупнокусковой, алюминия оксид).
- Химические вещества (например, аммиачная селитра, калия хлорид).
| Параметр | Значение | |
|---|---|---|
| РСУ-230.Х.Х(-ЕХ) | РСУ-24.Х.Х(-ЕХ) | |
| Электрические параметры | ||
| Напряжение питания | ~230 ± 15 % В | =24 ± 10 % В |
| Коммутируемый ток, не более | 4 А | 10 А |
| Максимальная потребляемая мощность | 5 ВА | |
| Безопасность | ||
| Степень защиты корпуса по ГОСТ 14254-2015 | IP65 | |
| Маркировка взрывозащиты | Ex h/tb IIIC T90°C Da/Db | |
| Сопротивление изоляции (вход-корпус), не менее | 100 МОм | |
| Конструктивные параметры | ||
| Варианты присоединительной резьбы |
РСУ-Х.Х.1 - G1½ (без гайки) РСУ-Х.Х.2 - G¾ (с установочной гайкой) |
|
| Диаметр наружной оболочки соединительного кабеля | 7...12 мм | |
| Сечение соединительных проводов | 0,5...1,5 мм2 | |
| Условия эксплуатации | ||
| Температура окружающей среды (общепром.) | -40…+70 °С | |
| Температура рабочей среды (общепром.) | -40…+80 °С | |
| Плотность рабочей среды | От 300 кг/м3 | |
| Параметры предельных состояний для взрывозащищенного исполнения | ||
| Напряжение питания | ~230 + 15 % В | =24 + 10% В |
| Коммутируемый ток, не более | 4 А | 10 А |
| Максимальная потребляемая мощность, не более | 5 ВА | |
| Температура окружающей среды | -40 °С ≤ Ta ≤ +80 °С | |
| Температура рабочей среды | -40 °С ≤ Ta ≤ +80 °С | |
| Прочее | ||
| Средняя наработка на отказ, не менее | 50000 часов | |
| Средний срок службы, не менее | 5 лет | |
| Масса в упаковке, не более | 1,3 кг | |

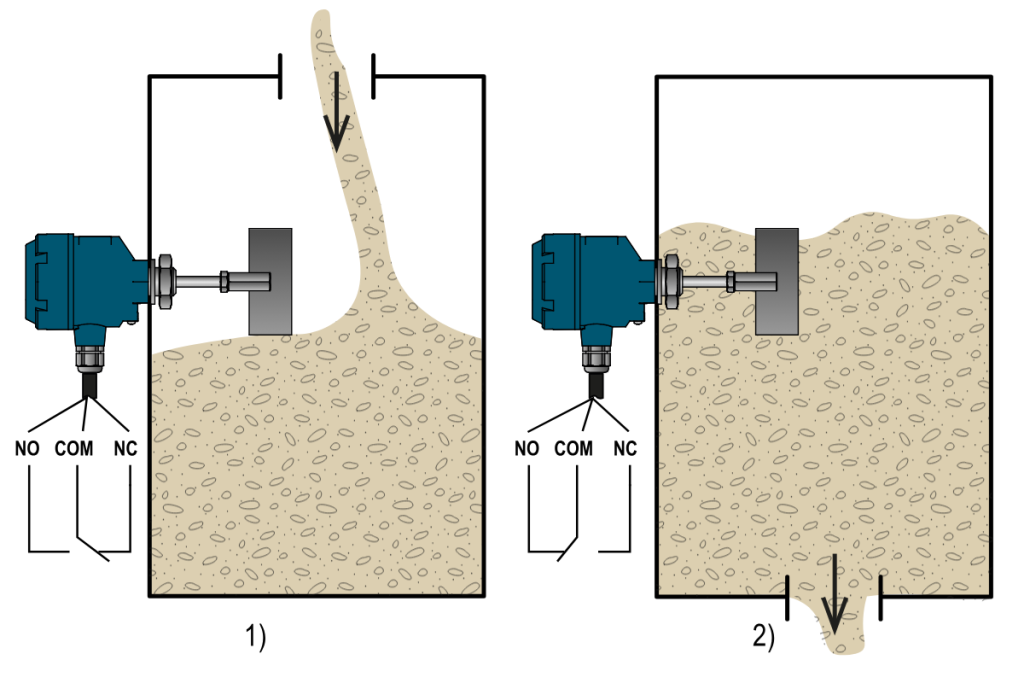

Срабатывание микропереключателя РСУ: на наполнение (1) и на опустошение (2)
|
|
|
|
|

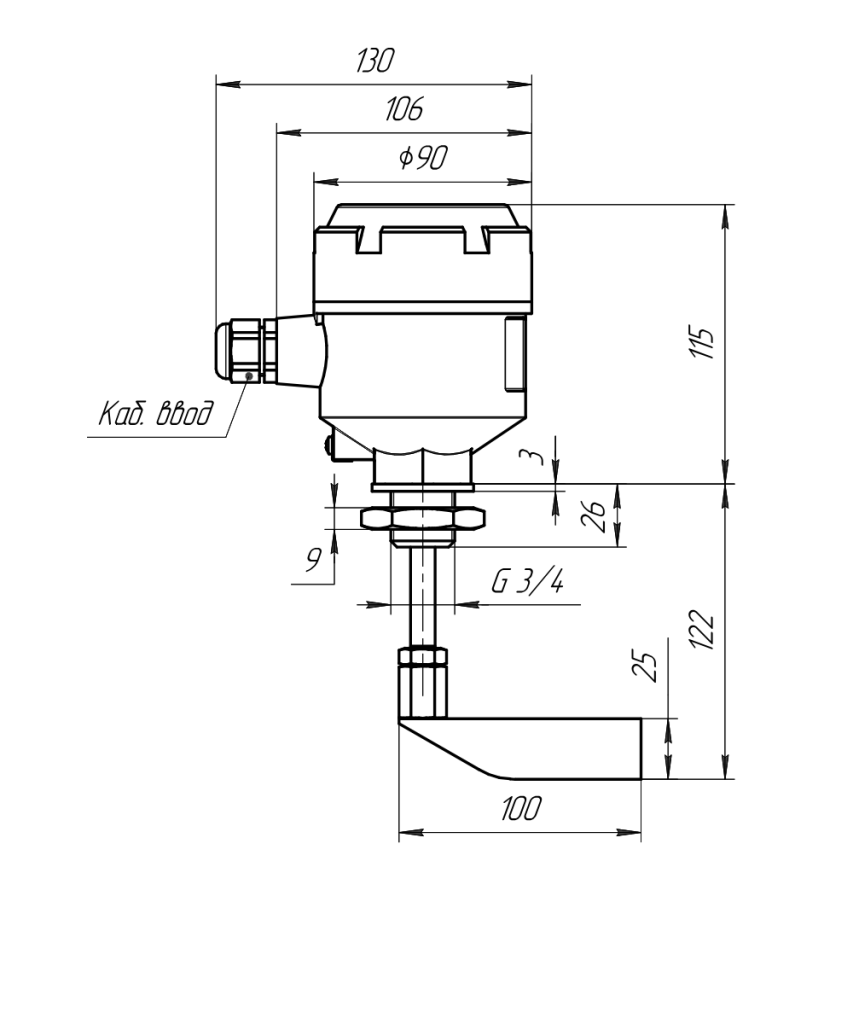

РСУ-Х.Г.2(-EX) с Г-образной лопастью |

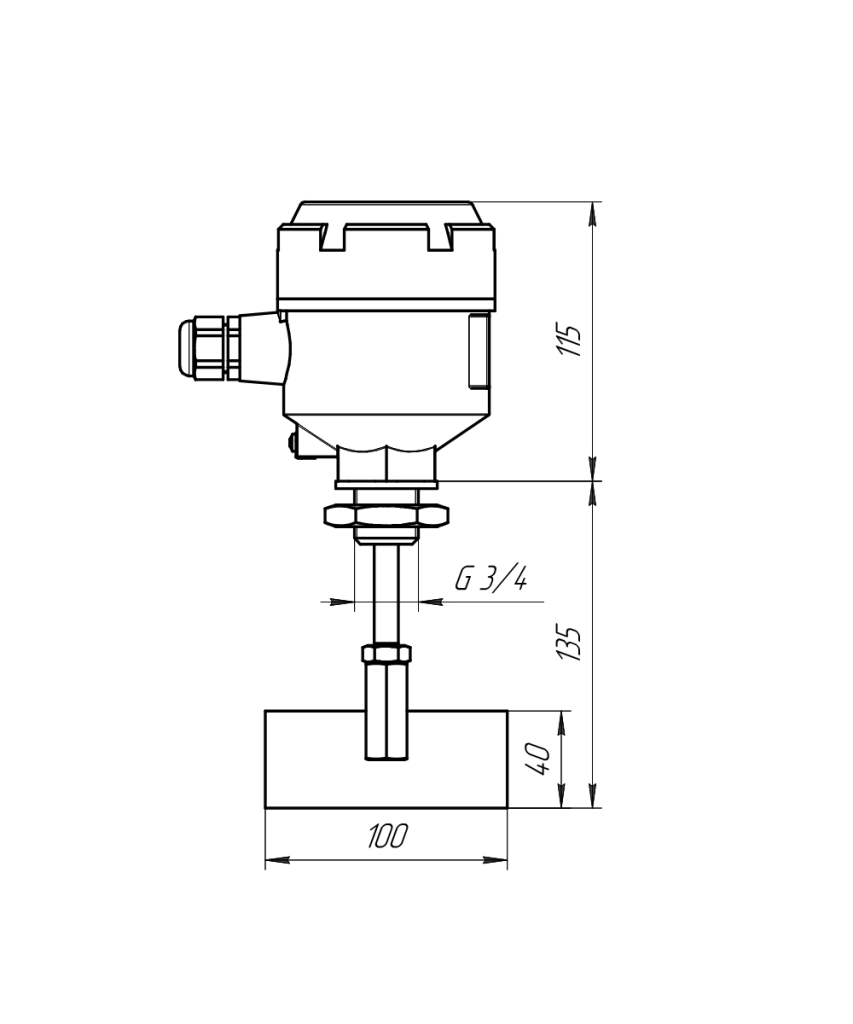

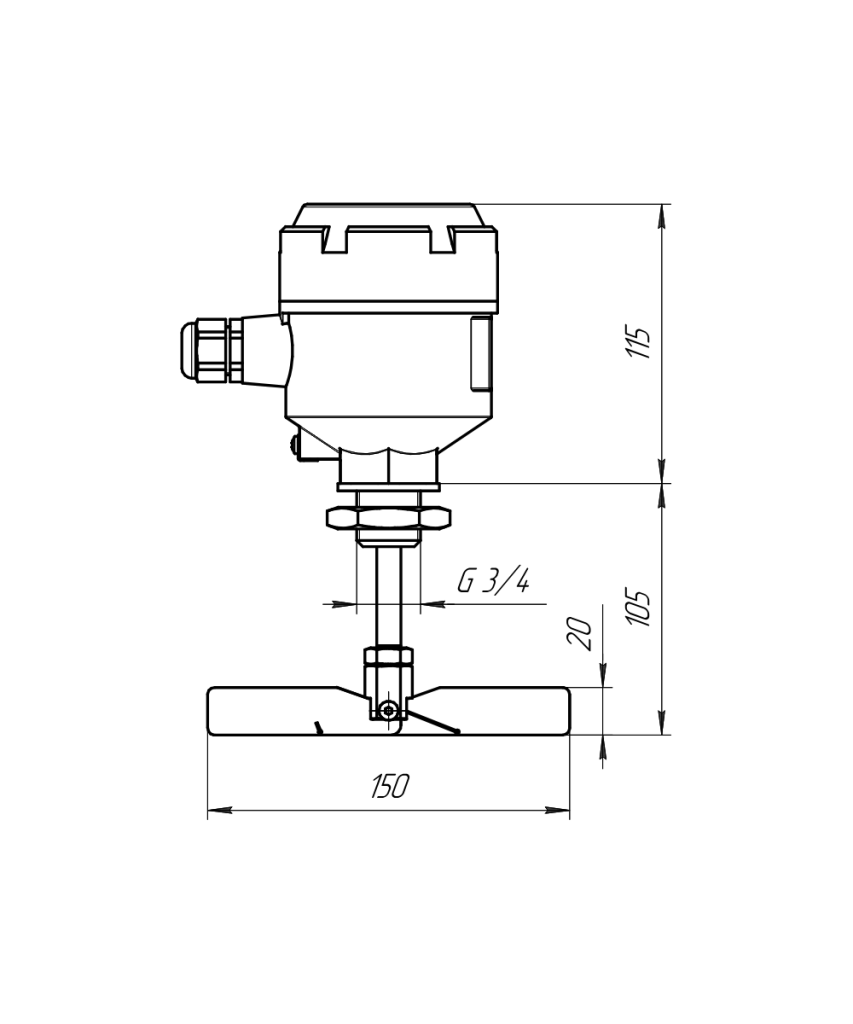

РСУ-Х.Т.2(-EX) с Т-образной лопастью |
РСУ-Х.С.2(-EX) со складной лопастью |
Исполнения ЕХ не комплектуются кабельным вводом, вместо него установлена заглушка.
|
|
|
|
|

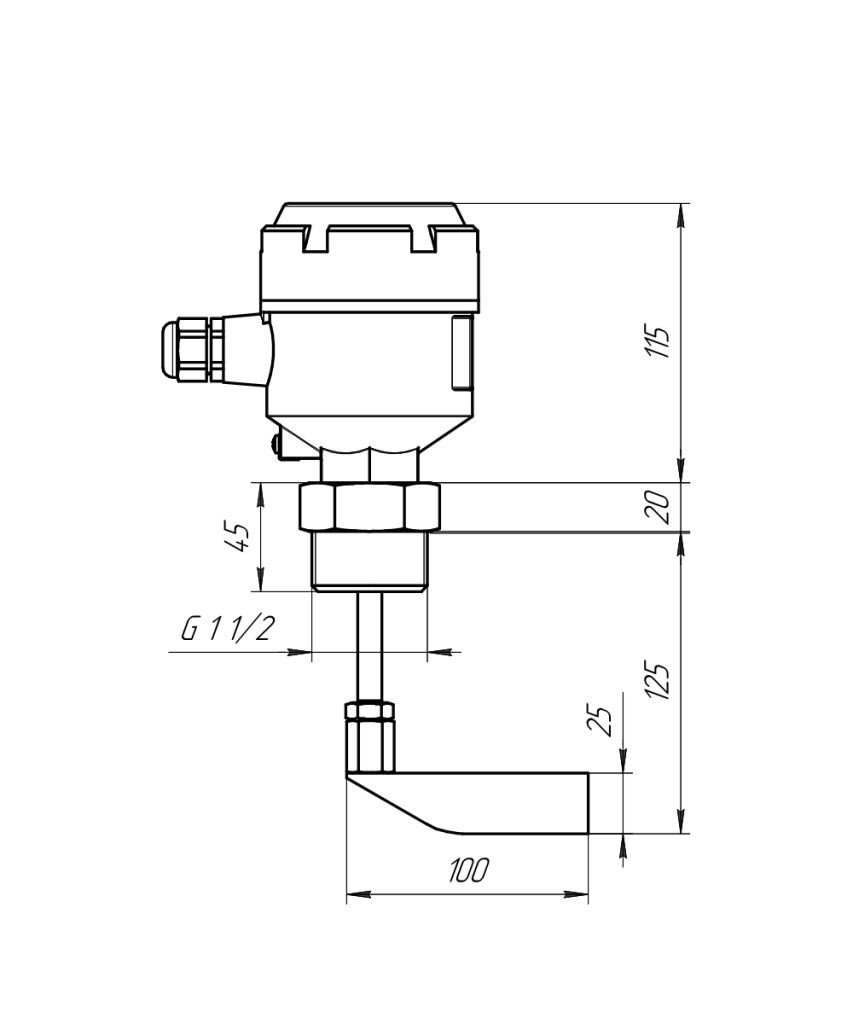

РСУ-Х.Г.1(-EX) с Г-образной лопастью |

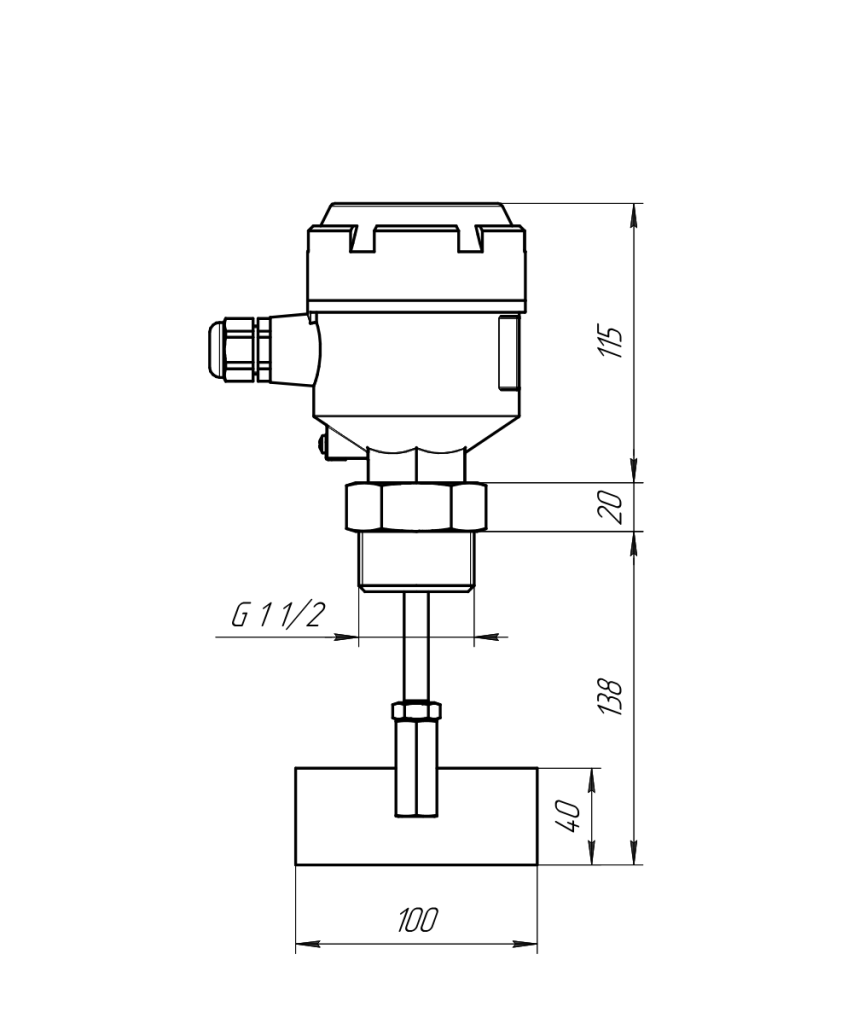

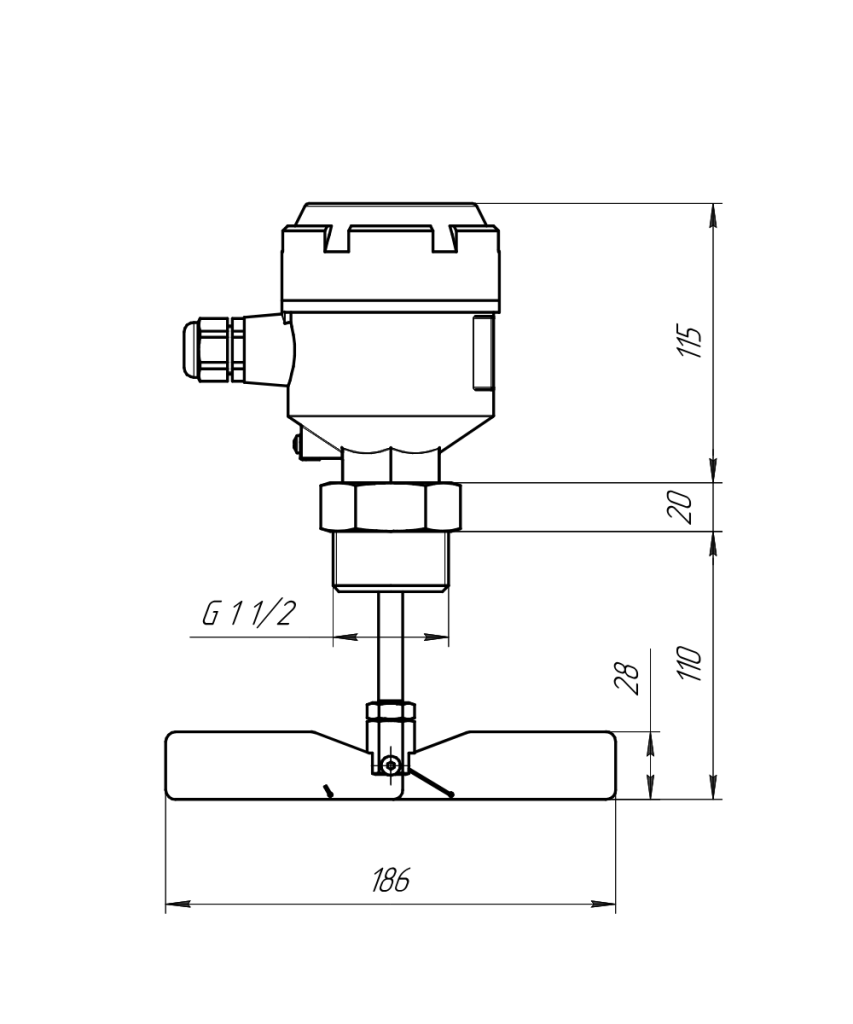

РСУ-Х.Т.1(-EX) с Т-образной лопастью |
РСУ-Х.С.1(-EX) со складной лопастью |
Исполнения ЕХ не комплектуются кабельным вводом, вместо него установлена заглушка.

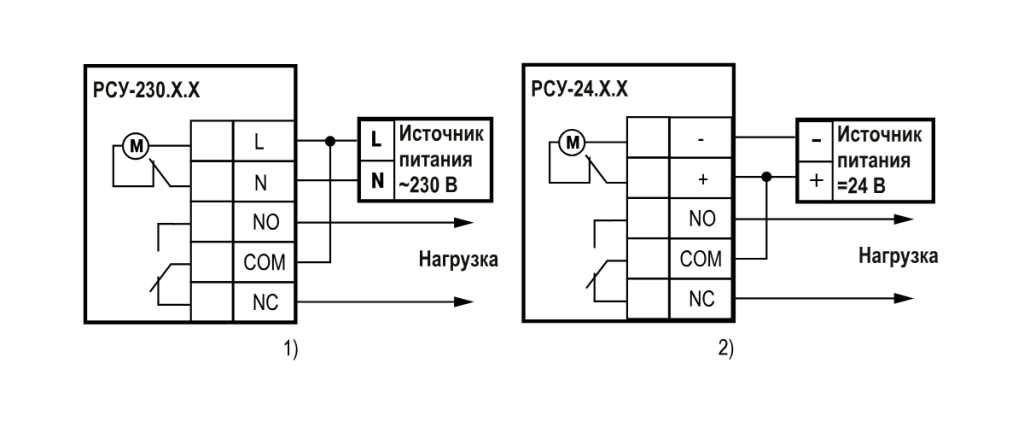

Схема подключения модификации РСУ на 230 В (1) и 24 В (2)
|
|

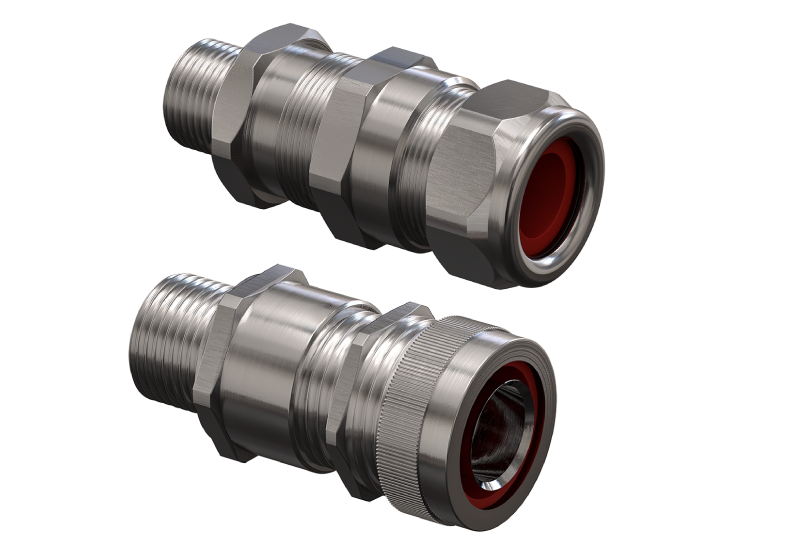

Для подключения кабеля к сигнализатору РСУ рекомендуем приобрести ввод взрывозащищённый кабельный: АВВКу - для всех типов бронированных кабелей СВВКм - для небронированных кабелей в металлорукаве |
| 2D Модель РСУ | Скачать PDF |
| 3D модель РСУ-24.С.1 | Скачать STP |
| 3D модель РСУ-24.С.2 | Скачать STP |
| 3D модель РСУ-230.Г.1 | Скачать STP |
| 3D модель РСУ-230.Т.1 | Скачать STP |
| 3D модель РСУ-24.Г.2-ЕХ | Скачать STP |
| 3D модель РСУ-24.Т.2-ЕХ | Скачать STP |
- РСУ и лопатка выбранной формы
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Кабельный ввод (для общепромышленного исполнения)
- Заглушка для кабельного ввода (для взрывозащищенного исполнения)
Внимание! Кабельный ввод для РСУ-ЕХ в комплект поставки не входит, приобретается отдельно.
