ДРТС защитные РТС-термисторы ОВЕН для трансформаторов и электродвигателей
Датчики контролируют температуру при встраивании в обмотки трансформаторов и электродвигателей. Применяются в промышленности, жилищно-коммунальном и сельском хозяйстве, на транспорте, а также в других областях.
Выпускаются в трех модификациях:
- ДРТС с одним измерительным узлом
- 3ДРТС с тремя последовательно соединенными узлами
- 6ДРТС с шестью последовательно соединенными узлами
Принцип работы датчика основан на свойстве PTC-термистора (терморезистора с положительным температурным коэффициентом) резко увеличивать сопротивление при достижении классификационной температуры.
Преимущества
Удобный монтажДатчики имеют длину кабельного вывода 500 мм и предназначены для встраивания в обмотки трансформаторов и электродвигателей
Гарантия качества
Средний срок службы датчиков - не менее 6 лет. Произведено в России, гарантия - 2 года.
Быстрая реакция
Показатель термической реакции не более 10 с, постоянная времени в режиме нагрева не более 5 с, что позволяет оперативно реагировать на перегрев.
Универсальность
Широкий диапазон классификационных температур (от 90 до 160 °С) делает их универсальными для различных применений. Цветовая маркировка выводов упрощает идентификацию уставки температуры.
| Наименование характеристики | Значение | ||
|---|---|---|---|
| ДРТС | 3ДРТС | 6ДРТС | |
| Температура уставки | 90, 100, 110, 120, 130, 140, 150, 160 °С | ||
| Длина кабельного вывода | 500 мм | ||
| Длина провода между измерительными узлами | - | 300 мм | |
| Относительная влажность | От 30 до 98 % без конденсации влаги | ||
| Атмосферное давление | От 84,0 до 106,7 кПа | ||
| Показатель термической реакции, не более | 10 с | ||
| Степень защиты | не ниже IP40 | ||
| Схема соединения | 2-проводная | ||
| Сопротивление изоляции при температуре (25±10) °С, при 100 В, не менее | 100 МОм | ||
|
Сопротивление изоляции при температуре от +100 до +250 °С, при 100 В, не менее |
20 МОм | ||
| Средняя наработка на отказ, не менее | 50000 ч | ||
| Конструктивные особенности | Бескорпусной, в защитной изоляции | ||
| Тип подключения к линии связи | Провод с фторопластовой изоляцией | ||
| Средний срок службы, не менее | 6 лет | ||
|

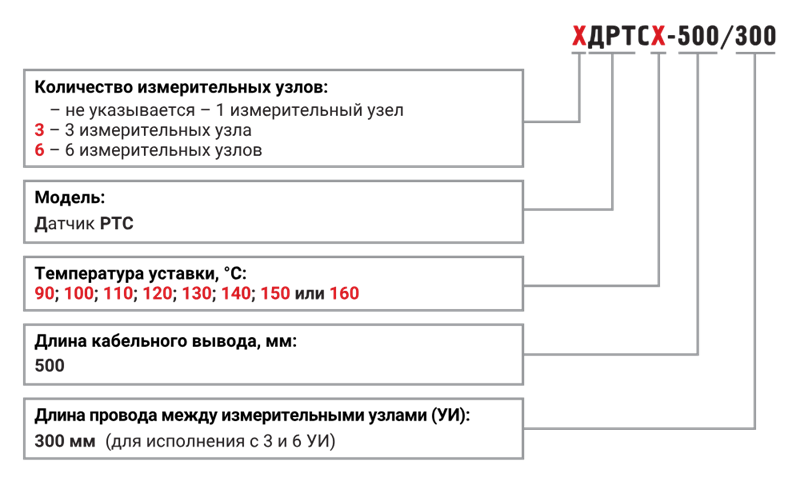

Конструктивное исполнение Модель |
Температура уставки, ⁰С | Длина кабельного вывода, мм | Длина провода между измерительными узлами (ИУ), мм |
|---|---|---|---|
|

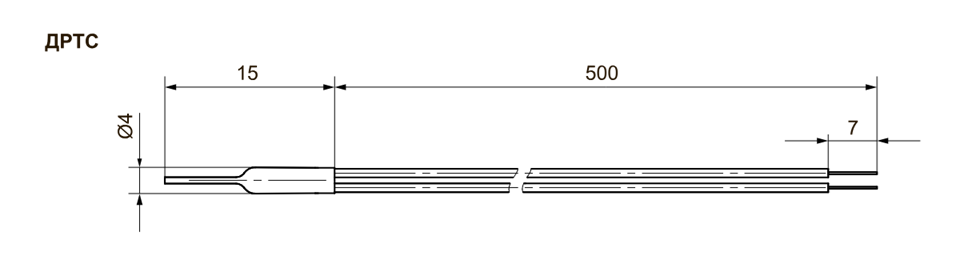

ДРТС |
90, 100, 110, 120, 130, 140, 150, 160 | 500 | - |
|

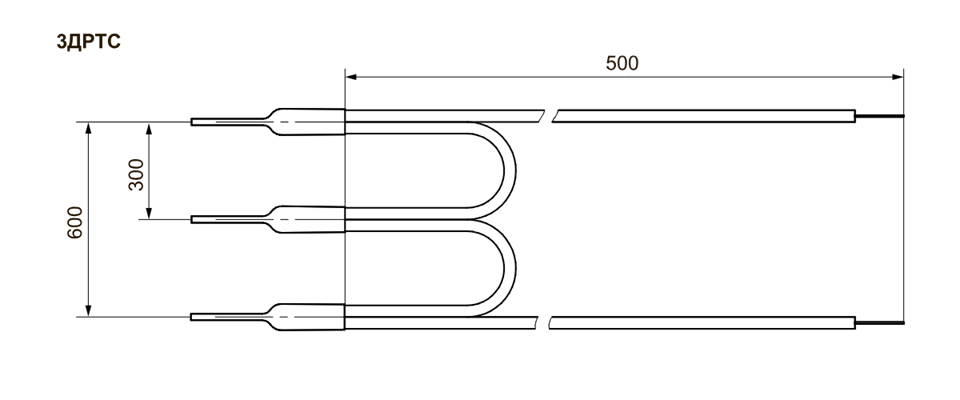

3ДРТС |
90, 100, 110, 120, 130, 140, 150, 160 | 500 | 300 |
|

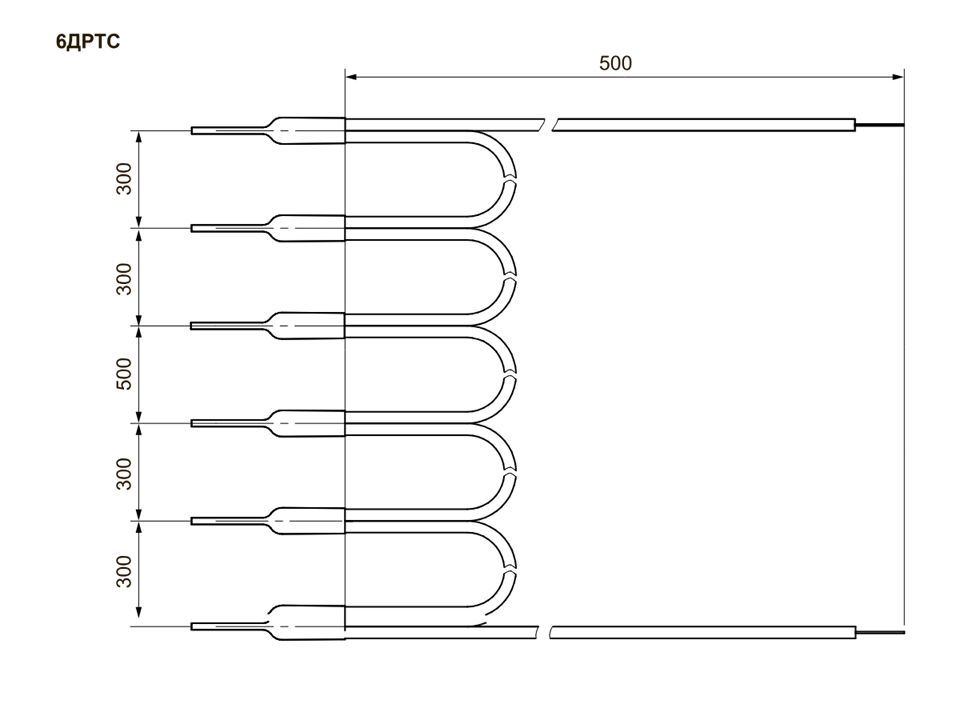

6ДРТС |
90, 100, 110, 120, 130, 140, 150, 160 | 500 | 300 |
| Температура | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 |
|---|---|---|---|---|---|---|---|---|
| Цвет вывода | зеленый | красный | коричневый | серый | голубой | белый | черный | голубой |
| Цвет вывода | зеленый | красный | коричневый | серый | голубой | голубой | черный | красный |
|
|
|
|
|
Схема подключения ДРТС |
Схема подключения 3ДРТС |

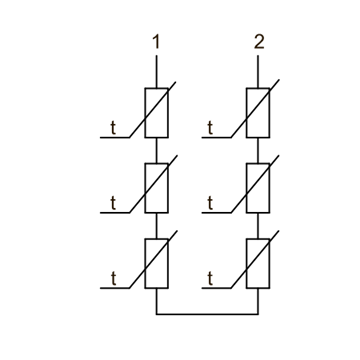

Схема подключения 6ДРТС |
- Датчик температуры ДРТС
- Паспорт и гарантийный талон
