-----ПД180 датчик преобразователь давления с вольтовым выходом и энергосберегающим исполнением для вентиляционных систем и автономных установок с низким энергопотреблением

ПД180 датчик преобразователь давления с вольтовым выходом и энергосберегающим исполнением для вентиляционных систем и автономных установок с низким энергопотреблением

Много

Нашли дешевле?

ПД180- Х Х - Х -ST- X -У Х -А1

Модификация

ДИ

Избыточное давление

ДИВ

Избыточно-вакуумметрическое давление

ДА

Абсолютное давление

ДВ

Вакуумметрическое давление

Исполнение

M20×1,5 по ГОСТ 8724-2002

G1/2 по ГОСТ 6357-81

G1/4 по ГОСТ 6357-81

Тип выходного сигнала

От 0 до 10 В по 3-проводной схеме

От 0 до 5 В по 3-проводной схеме

От 0,4 до 5,5 В по 3-проводной схеме

От 0,5 до 4,5 В по 3-проводной схеме

От 0,4 до 2,0 В по 3-проводной схеме

Верхний предел измерений, МПа

0.01

0.016

0.025

0.04

0.06

0.1

0.15

0.16

0.25

0.3

0.4

0.6

1.5

1.6

2.4

2.5

Класс точности

0,25

±0,25 % от ВПИ

0,5

±0,5 % от ВПИ

1,5

±1,5 % от ВПИ

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

ПД180 датчик преобразователь давления с вольтовым выходом и энергосберегающим исполнением для вентиляционных систем и автономных установок с низким энергопотреблением

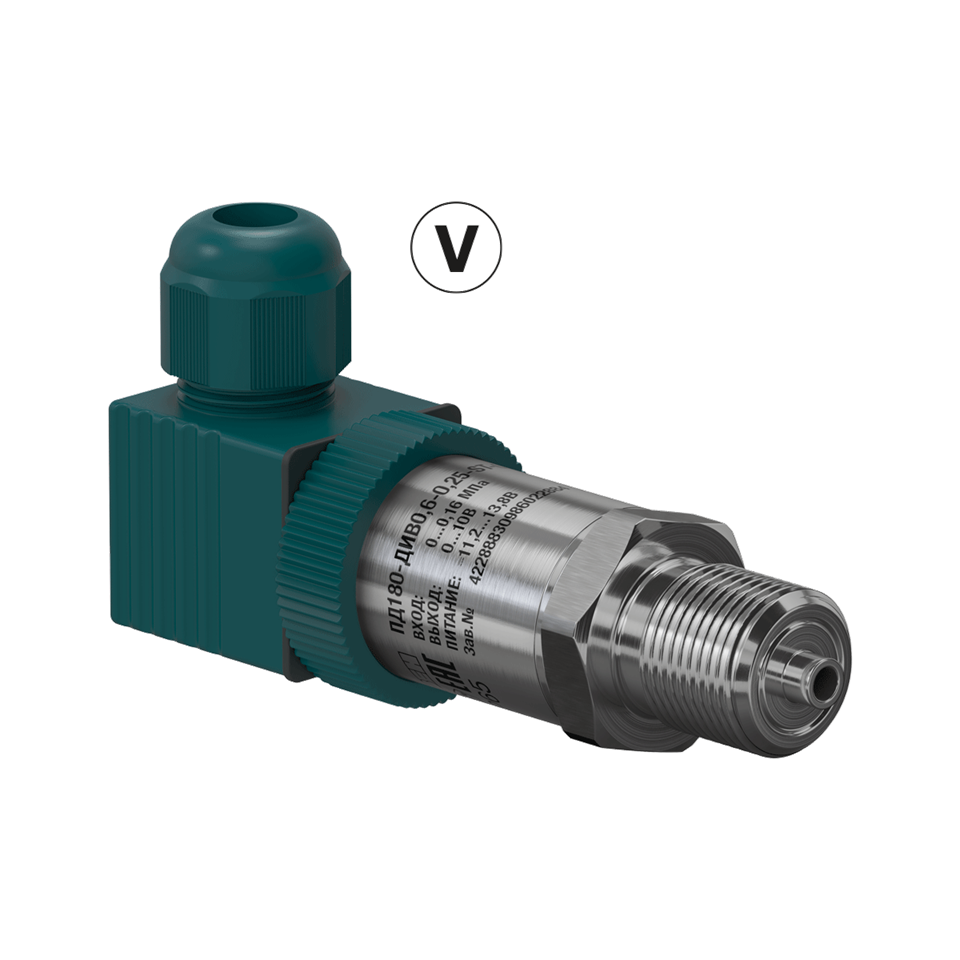

Датчик ПД180-Ух представляет собой преобразователь давления измерительный с современным сенсором из нержавеющей стали, вваренным в штуцер лазерной сваркой. ПД180-Ух оснащён микропроцессорным нормировщиком, имеет широкий набор вольтовых выходных сигналов по напряжению по 3-х проводной схеме. Каждый преобразователь проходит на производстве первичную метрологическую поверку.
давления ПД180-Ух предназначен для измерения давления в вентиляции, кондиционировании, других системах с вольтовым обменом в ЖКХ: тепловые пункты, насосные станции, компрессорные, системах на импортных контроллерах (Siemens и т.п.).
Датчики с низким вольтовым выходным сигналом используются в энергосберегающих системах сбора данных с автономным питанием и скважным режимом опроса параметров на удалённых и труднодоступных объектах.

Среда измерения

Газы, пар, вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S)..

Отличительные особенности

Широкий выбор типов вольтовых выходных сигналов по напряжению
Энергосберегающее энергопотребление 0,27 Вт опционально
Стойкость к агрессивным средам - сенсор вварен в штуцер лазерной сваркой.
Стойкость к влаге - плата нормирующего преобразователя покрыта герметиком.
Устойчивость к гидроударам.
Датчик внесён в Государственный реестр средств измерения номер 84620-22.
Бесплатная заводская первичная поверка.

Основные характеристики

Верхний предел измерений - от 0,01 до 4,0 МПа
Низкое энергопотребление от 0,27 Вт опционально
Тип измеряемого давления - избыточное (ДИ), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
Диапазон температур измеряемой среды: -40…+100 °С.
Класс точности - 0,25 % ; 0,5 % ; 1,5 % (для 0,04…0,1 МПа)
Межповерочный интервал - 3 года.

Наименование	Значение

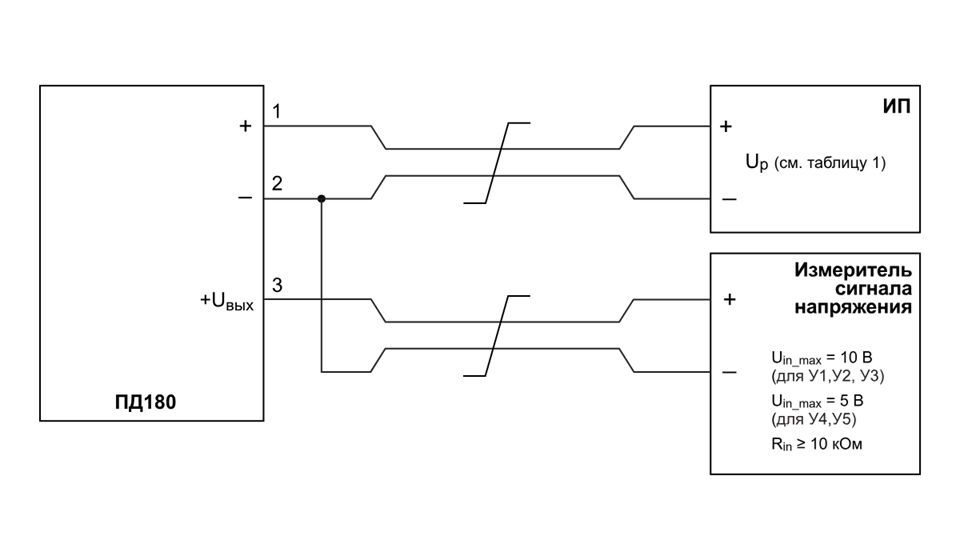

Выходной сигнал по напряжению	У1 : 0…10 В, 3-проводная схема У2 : 0…5 В, 3-проводная схема У3 : 0,4…5,5 В, 3-проводная схема У4 : 0,5…4,5 В, 3-проводная схема У5 : 0,4…2,0 В, 3-проводная схема
Основная приведенная погрешность	0,25 %; 0,5 %; 1,5% ВПИ
Диапазон рабочих температур измеряемой среды	-20…+85 °С
Напряжение питания	У1, У2, У3 : от 11,2 до 13,8, номинал 12 В У4 : от 5,1 до 6,8, номинал 5,3 В У5 : от 3,2 до 6,8, номинал 5 В
Сопротивление нагрузки	У1, У2, У3 : 2000 Ом У4, У5 : 1000 Ом
Потребляемая мощность	У1, У2, У3 : 0,8 Вт У4, У5 : 0,27 Вт
Устойчивость к механическим воздействиям	группа исполнения V2 по ГОСТ Р 52931-2008
Степень защиты корпуса	IP65
Устойчивость к климатическим воздействиям	УХЛ3.1
Диапазон рабочих температурокружающего воздуха	-40…+70 °С
Атмосферное давление рабочее	84,0...106,7 кПа
Среднее время наработки на отказ	не менее 100 000 ч
Средний срок службы	12 лет
Межповерочный интервал	3 года
Методика поверки	КУВФ.406233.41МП
Вес без упаковки / в упаковке, не более	0,3 кг / 0,4 кг

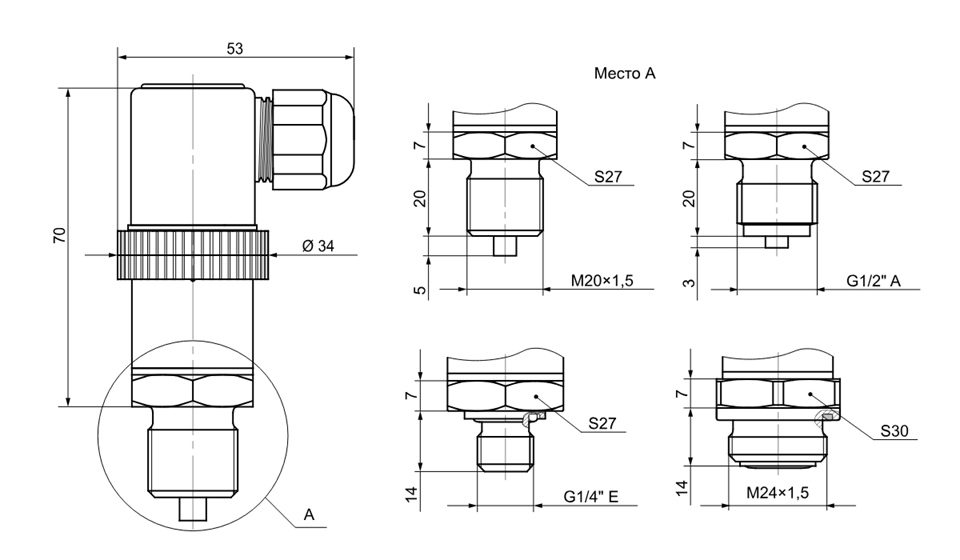

Резьба штуцера	M20×1,5 манометрической формы, G1/2 манометрической формы, G1/4 по ГОСТ 2405, М24х1,5 торцевая мембрана
Тип электрического соединителя	EN175301-803 форма А
Габаритный размер (по высоте)	не более 105 мм
Перегрузочная способность	не менее 200 % от ВПИ
Предельное давление перегрузки	не менее 400 % от ВПИ

Условия эксплуатации

Рабочие условия эксплуатации: на открытом воздухе или в помещениях без агрессивных паров и газов при атмосферном давлении от 84 до 106,7 кПа, с температурой окружающего воздуха в диапазоне от -40 до +80 °С и относительной влажностью не более 85 %, без конденсации влаги при 35 °С и более низких температурах.
Нормальные условия эксплуатации: закрытые помещения без агрессивных паров и газов с температурой воздуха (23±5) °С и относительной влажностью не более 80 % при атмосферном давлении от 84 до 106,7 кПа.

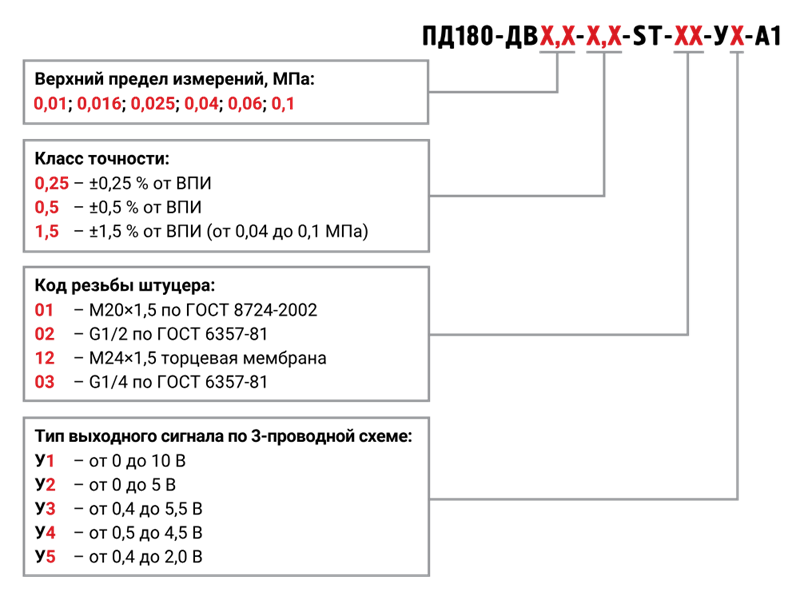

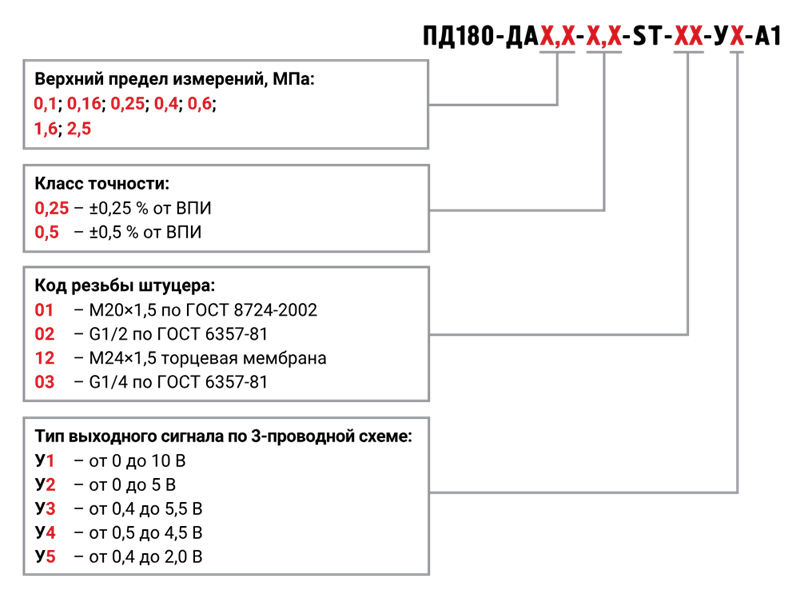

Модификации ПД180-ДА	Модификации ПД180-ДВ

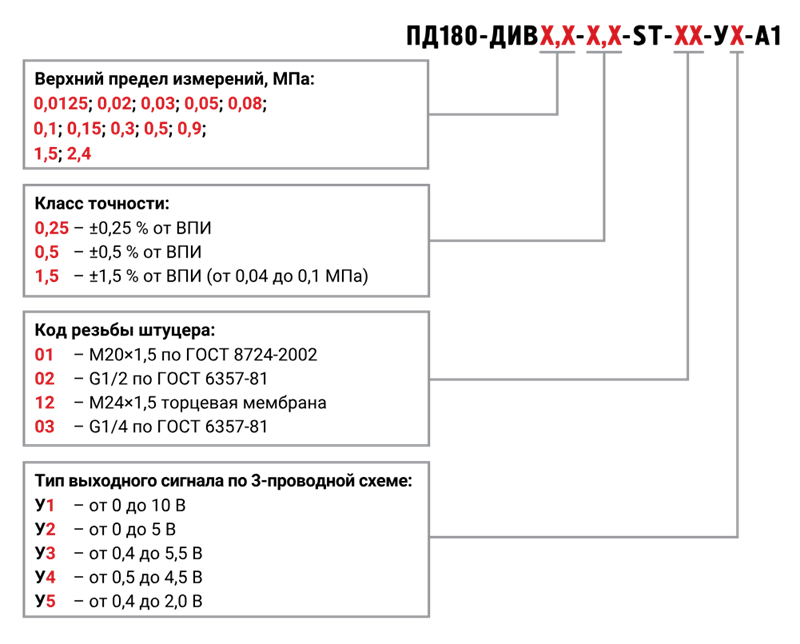

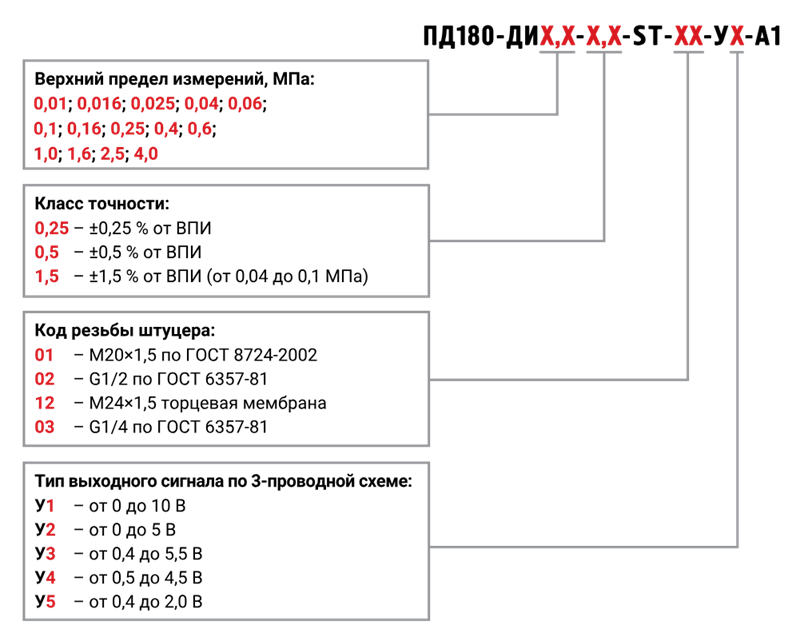

Модификации ПД180-ДИ	Модификации ПД180-ДИВ
