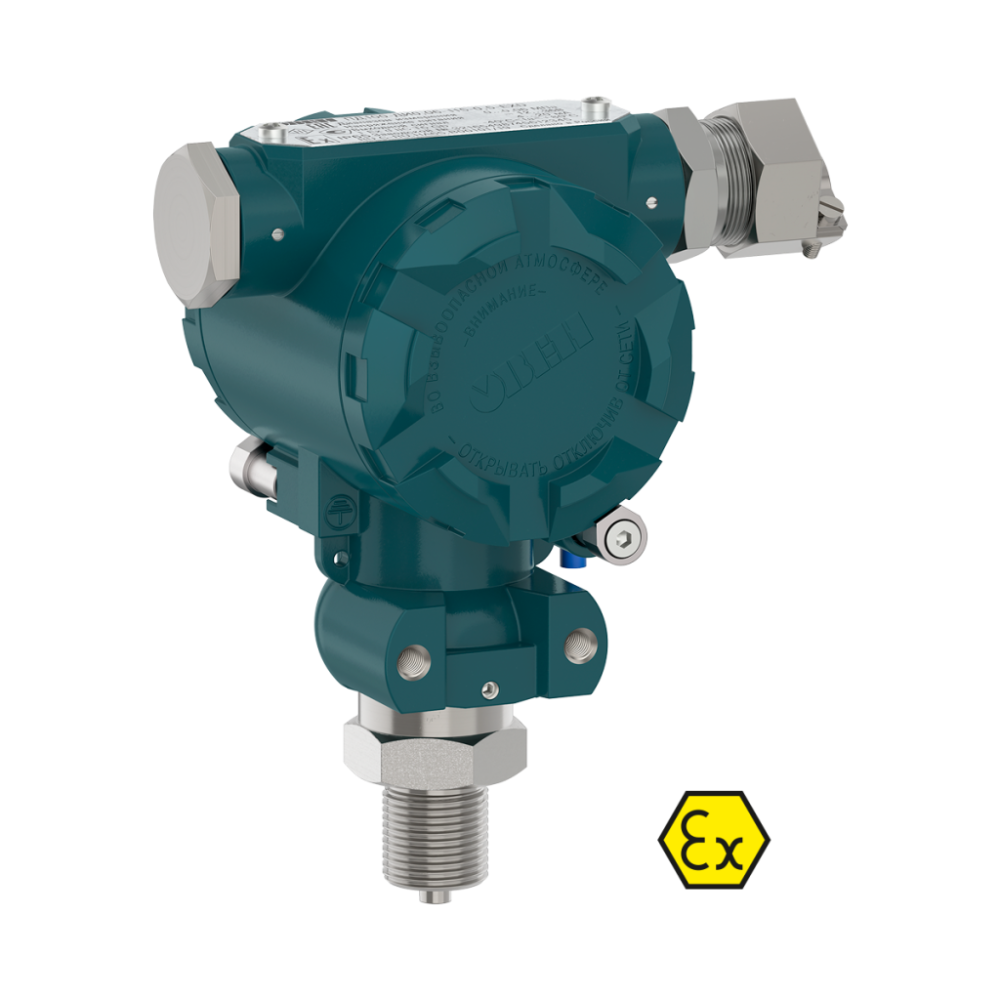

ПД100 модель 115-Exd датчик давления во взрывонепроницаемом исполнении

от 2 520 руб. /шт

Много

Нашли дешевле?

Виды давления

"ДИ" - избыточное
"ДА" - абсолютное
"ДИВ" - избыточно-вакуумметрическое
"ДВ" - вакуумметрическое

Диапазон показаний давлений

от -0,016 до 0 МПа
от 0 до 0,016 МПа
от -0,02 до 0,02 МПа
от -0,025 до 0 МПа
от 0 до 0,025 МПа
от -0,03 до 0,03 МПа
от -0,04 до 0 МПа
от 0 до 0,04 МПа
от -0,05 до 0,05 МПа
от -0,06 до 0 МПа
от 0 до 0,06 МПа
от -0,08 до 0,08 МПа
от -0,1 до 0 МПа
от 0 до 0,1 МПа
от -0,1 до 0,1 МПа
от 0 до 0,16 МПа
от -0,15 до 0,15 МПа
от 0 до 0,25 МПа
от -0,3 до 0,3 МПа
от 0 до 0,4 МПа
от -0,5 до 0,5 МПа
от 0 до 0,6 МПа
от 0 до 1 МПа
от -0,9 до 0,9 МПа
от 0 до 1,6 МПа
от 0 до 2,5 МПа
от -1,5 до 1,5 МПа
от 0 до 4 МПа
от -2,4 до 2,4 МПа
от 0 до 6 МПа
от 0 до 10 МПа
от 0 до 16 МПа
от 0 до 25 МПа

Резьба присоединения

"115" - штуцер M20×1,5 по ГОСТ 2405-88, черт.20

Класс точности

"0,25" - ±0,25 % от ВПИ
"0,5" - ±0,5 % от ВПИ

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Датчики серии ПД100-ДИ/ДВ/ДИВ-115-0,25/0,5-EXD предназначены для непрерывного преобразования избыточного/вакуумметрического/избыточно-вакуумметрического давления измеряемой среды в унифицированный сигнал постоянного тока 4…20 мА с взрывозащитой типа «Взрывонепроницаемая оболочка» 1Exd IICT6Gb.

Технология «кремний-на-кремнии» (КНК), по которой выполнена данная модель, в настоящее время является наиболее перспективной технологией, т.к. предлагает наилучшее соотношение стоимость/качество преобразования. Технология основана на изготовлении сенсора из монокристалла кремния с нанесенным на него методом диффузии тензорезистивным мостом.

Достоинствами данной технологии являются высокая стабильность, низкий гистерезис, высокая перегрузочная способность и высокая чувствительность – соответственно, точность преобразования.

Датчики ПД100-ДИ/ДИВ/ДВ-115-0,25/0,5-EXD предназначены для систем автоматического регулирования и управления на взрывоопасных основных и вторичных производствах промышленности, требующих применения взрывозащищенного оборудования: газотранспортные и газораспределительные системы, нефтепромыслы, объекты транспортировки и переработки нефти, НПЗ, и т.п.

Основные характеристики

измерение избыточного/вакуумметрического/избыточно-вакуумметрического давления нейтральных к нержавеющей стали AISI 316L(мембрана), AISI 304SS(штуцер) сред (природный газ, нефть, вода, слабоагрессивные жидкости).
преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
верхний предел измеряемого давления (ВПИ) – от 16 кПа до 25 МПа.
перегрузочная способность – не менее 200% ВПИ.
класс точности – 0,25; 0,5.
взрывозащита «взрывонепроницаемая оболочка» 1 EX D IIC T6 Gb.
степень защиты корпуса преобразователя – IP65.
помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ Р МЭК 61326-1-2014.

Наименование	Значение
Выходной сигнал постоянного тока	4...20 мА, 2-х проводная схема
Исполнение по взрывозащите	"Взыронепроницаемая оболочка" 1Exd IICT6Gb
Основная приведенная погрешность	0,25; 0,5 % ВПИ
Диапазон рабочих температур измеряемой среды	–40…+100 °С
Напряжение питания	12…36 В постоянного тока
Сопротивление нагрузки	0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощность	не более 0,8 Вт
Устойчивость к механическим воздействиям	группа исполнения V3 по ГОСТ Р 52931
Помехоустойчивость	класс А по ГОСТ 30804.6.2-2013
Степень защиты корпуса	IP65
Устойчивость к климатическим воздействиям	УХЛ3.1
Диапазон рабочих температур окружающего воздуха	–40…+80 °С
Атмосферное давление рабочее	66...106,7 кПа
Среднее время наработки на отказ	не менее 500 000 ч
Средний срок службы	12 лет
Межповерочный интервал	2 года
Методика поверки	КУВФ.406230.100 МП
Вес без упаковки / в упаковке	1,0 кг / 1,5 кг
Штуцер для подключения давления	M20×1,5 по ГОСТ 2405-88, черт.20
Тип электрического соединителя	Кабельный ввод под бронированный кабель 6-10 мм, диаметр брони 10-15 мм
Габаритный размер	не более 155×100 мм
Перегрузочная способность	не менее 200 % от ВПИ
Предельное давление перегрузки	не менее 400 % от ВПИ
