Кабели ОВЕН


Наименование

Комментарии

Длина, м

ПЛК100, ПЛК110, ПЛК150, ПЛК154, ПЛК160, ПЛК63, ПЛК73

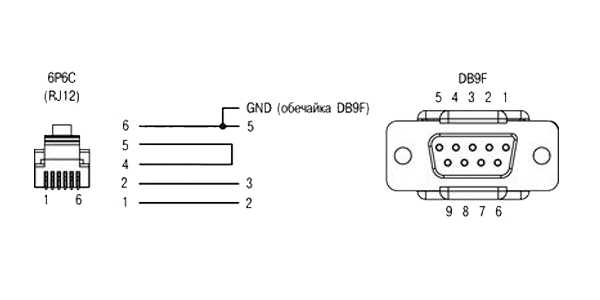

КС1

 Применяется для прошивки и программирования контроллеров:
 - ПЛК100, ПЛК150, ПЛК154, ПЛК110,
 ПЛК160, ПЛК73 (порт RS-232 DEBUG);
 - ПЛК63 (порт DEBUG при наличии переходной платы).
 Применяется для прошивки ТРМ132М, ТРМ133М
 (при наличии интерфейсной переходной платы).

1,5
2,7

КС2

 Применяется для соединения контроллеров ПЛК100, ПЛК150,
 ПЛК154 (порт RS-232 DEBUG),
 ПЛК110, ПЛК160, ПЛК73 (порты RS-232 DEBUG и RS-232),
 ПЛК63 (порт RS-232) с панелями оператора ИП320 (порт RS-232),
 СП270, СП3xx (порт PLC, RS-232).
 Применяется для связи СМИ1 (порт RS-232) с ПК (COM-порт).

1,5
2,7

КС3

 Применяется для соединения контроллеров ПЛК100, ПЛК150,
 ПЛК154 (порт RS-232 DEBUG),
 ПЛК110, ПЛК160 (порты RS-232 DEBUG и RS-232)
 с модемом ПМ01[M02] (порт RS-232, соединитель Х2).

1,5

ПЛК210 и ПЛК110[М02]

КС14

 Применяется для подключения к системной консоли ПЛК210 (порт RS-232)
 и для прошивки и программирования ПЛК110[М02] (порт RS-232 DEBUG).

1,8

КС16

 Применяется для связи ПЛК210 (порт RS-232) и ПЛК110[М02]
 (порты RS-232 DEBUG и RS-232) c панелями оператора
 ИП320 (порт RS-232), СП3xx (порт PLC, RS-232).

1,5
2,5

КС17

 Применяется для связи ПЛК210 (порт RS-232) и ПЛК110[М02]
 (порты RS-232 DEBUG и RS-232) с модемом ПМ01 [М01].

ПЛК304, ПЛК323, ЕКОН134

КС6

 Применяется только для прошивки и консольного доступа (Linux)
 контроллера ПЛК304 (по порту Р3). Присоединение прочих
 устройств этим кабелем невозможно.

1,5

КС12

 Применяется для присоединения к портам RS-232 контроллера
 ПЛК304 и преобразователя ЕКОН134 различных устройств.

1,5
0,27

Кабели-удлинители

КС4

 Применяется для программирования панелей оператора
 ИП320 (порт RS-232) и СП270 (порт RS-232 Download).
 Применяется для связи контроллера ПЛК100 (порт RS-232)
 с внешним устройством DB9M.

1,5

КС5

 Применяется в связке с преобразователем ПР-КП10.
 Применяется для соединения преобразователя АС3-М (порт RS-232),
 модема ПМ01[M02] (порт RS-232, соединитель Х2) c ПК (СОМ-порт).

1,9
