ИБП120К источник питания с резервированием для ответственных применений с интерфейсом Ethernet

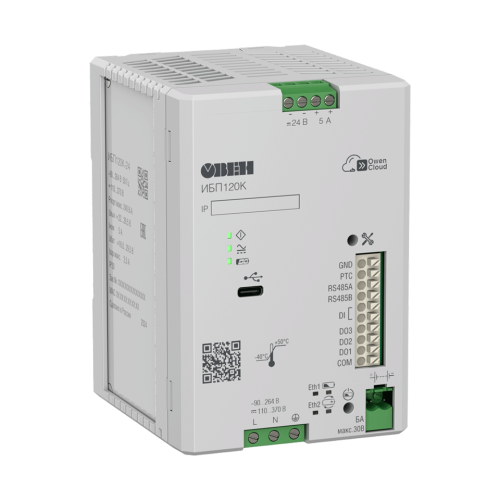

ОВЕН ИБП120К - источник питания с резервированием для питания стабилизированным выходным напряжением 24 В приборов промышленной автоматики в распределенных системах управления.
Применяется в качестве резервированного источника вторичного питания при работе от сети или комплекта аккумуляторных батарей (АКБ), автоматически переключается на питание от АКБ в случае отключения или снижения напряжения сети.

Преимущества

Стабильное напряжение
Обеспечивает стабилизированное напряжение 24 В как от сети, так и от различных типов АКБ (свинцово-кислотные, Li-ion).
Автоматический переход на резерв
Мгновенный переход на резервное питание от АКБ при отключении напряжения сети или понижении его уровня ниже допустимого.
Контроль и защита АКБ
Прибор контролирует наличие и параметры АКБ (заряд и внешнюю температуру с помощью датчика), обеспечивает оптимальный заряд АКБ с ограничением тока и защищает батарею от глубокого разряда.
Защита прибора и нагрузки
Предусмотрена защита от короткого замыкания и некорректного подключения клемм АКБ (переполюсовки).
Удалённый контроль и мониторинг
Интерфейсы USB и Ethernet позволяют настраивать параметры, отслеживать состояние и передавать данные в облачный сервис диспетчеризации OwenCloud.
Параллельное подключение
Поддерживается параллельная работа двух ИБП120К с помощью блока резервирования БР24К для корректной работы при двухкратном наращивании выходной мощности или резервировании.

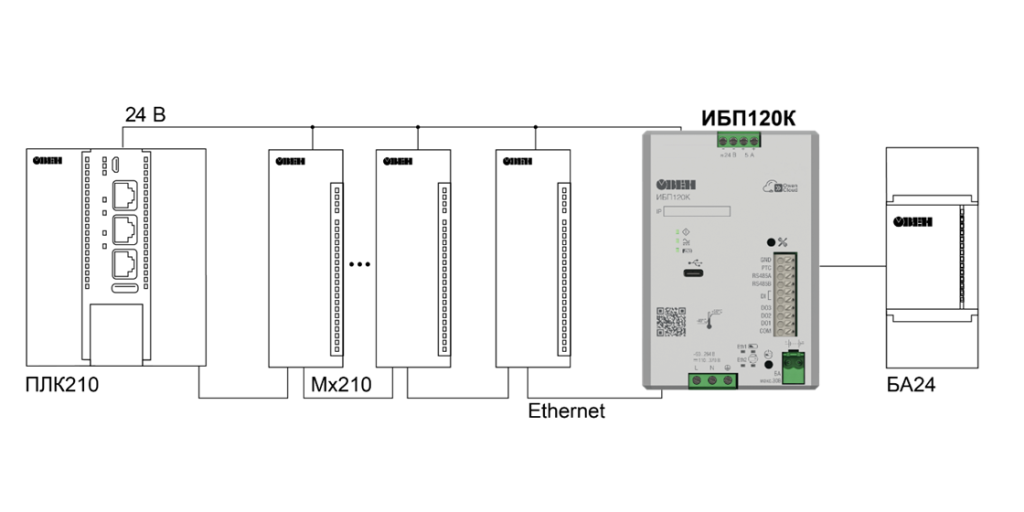

Стабилизированное питание и передача данных о состоянии питания по сети Ethernet в ПЛК верхнего уровня

	Питание от сети	Питание от АКБ*

Питание

Выходные параметры

Номинальное напряжение	(24 ± 2 %) В	(24 ± 2 %) В
Номинальный ток	5 А	5 А
Номинальная мощность	120 Вт	120 Вт
Диапазон подстройки выходного напряжения	22…29,5 В	22…29,5 В
Размах напряжения шума и пульсаций (межпиковое) при номинальном токе нагрузки и заряда, не более	120 мВ	120 мВ
Время пуска, (не более)	2 с	2 с

Входные параметры

Номинальное напряжение питания переменного тока	120/230 В	-
Рабочее напряжение питания переменного тока	90…264 В	-
Частота переменного тока	45...65 Гц	-
Рабочее напряжение питания постоянного тока	110...370 В	20,4…29,5 В (свинцово-кислотные АКБ) 16…29,5 В (Li-ion АКБ)
Максимальный ток потребления при Uвх =" ~230 В	1,2 А	8,2 А
Максимальный ток потребления при Uвх =" ~120 В	2,1 А	-
Пусковой ток, не более	35 А	-
КПД, не менее**	89 %***	95 %
Максимальная потребляемая мощность, не более	240 Вт	-
Активная мощность, потребляемая в режиме холостого хода, не более	6 Вт	4,5 Вт

* АКБ в комплект поставки не входят (за исключением дополнительно согласованных случаев)
** Значения приводятся при нормальной температуре, номинальных напряжениях питания, при полностью заряженной либо отсутствующей АКБ.
*** Без учёта заряда АКБ (в режиме работы без АКБ).

Дискретный вход

Количество	1
Минимальная длительность импульса	1,6 мс
Напряжение / максимальный ток «логического нуля»	-5…+5 В / 2 мА
Напряжение / максимальный ток «логической единицы»	-30…-15 В / +15…+30 В / 9 мА (при 30 В)

Дискретный выход

Количество	3
Тип выхода	Оптопара транзисторная n-p-n типа
Максимальный коммутируемый ток	0,2 А
Максимальное коммутируемое напряжение	⎓30 В

Коммуникационные интерфейсы

Ethernet (заводская установка)
Количество портов	2
RS-485
Количество портов	1
Протокол для подключения к Owen Configurator	Owen Auto Detection Protocol, Modbus ASCII, Modbus RTU (Slave)
Протокол для подключения к БА24	Modbus RTU (Master)
Скорость обмена	9600 бит/с
USB
Количество портов USB Type-C	1
Протокол Owen Configurator	Owen Auto Detection Protocol

	Питание от сети	Питание от АКБ*

Защита

Защита от повышенного/пониженного входного напряжения

Переход на питание от АКБ при Uвх < ~90 В;
возврат на питание от сети при Uвх =" ~90… "264 В

Отключение нагрузки при UАКБ min < 20,5 В (свинцово-кислотные АКБ) и < 16 В (Li-ion АКБ)

* АКБ в комплект поставки не входят (за исключением дополнительно согласованных случаев)

	Питание от сети	Питание от АКБ*

Безопасность и ЭМС

Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008	N2	N2
Устойчивость к электромагнитным воздействиям по ГОСТ 32132.3-2013	Критерий качества А	Критерий качества А
Уровень электромагнитной эмиссии по порту питания по ГОСТ 32132.3-2013	Класс Б	-
Степень защиты по ГОСТ 14254-96	IP20	IP20
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0	I	I
Изоляция (вход-выход) по ГОСТ IEC 61204-7-2014	Усиленная	Усиленная
Категория перенапряжения по ГОСТ IEC 61204-7- 2014	II	-
Степень загрязнения по ГОСТ 12.2.091-2012	2	2
Электрическая прочность изоляции (вход-выход)	3000 В	3000 В
Сопротивление изоляции (вход - выход 24 В - выход АКБ - DI/DO - корпус) при 500 В, не менее	20 МОм	20 МОм

* АКБ в комплект поставки не входят (за исключением дополнительно согласованных случаев)

	Питание от сети	Питание от АКБ*

Взаимодействие с АКБ

Емкость АКБ (свинцово-кислотные)	-	1…25 А·ч
Емкость АКБ (Li), не менее	-	2,4 А·ч
Максимальное напряжение заряда АКБ	-	29,5 ±5 % В
Ток заряда АКБ	-	0,1…2,5 А
Время переключения с/на АКБ	0	0
Термокомпенсация (свинцово-кислотные АКБ)	40 мВ/°С	40 мВ/°С

* АКБ в комплект поставки не входят (за исключением дополнительно согласованных случаев)

	Питание от сети	Питание от АКБ*

Условия эксплуатации

Рабочий диапазон температур окружающей среды	-40…+50 °С	Разряд -40…+50 °С** Заряд 0…+50 °С**
Температура хранения и транспортировки	-40…+70 °С	-40…+70 °С
Влажность воздуха при температуре ≤+25 °С без конденсации влаги, не более	80 %	80 %
Атмосферное давление	84…106,7 кПа	84…106,7 кПа

**** Зависит от используемой АКБ

Общие сведения

Срок эксплуатации	10 лет
Срок гарантийного обслуживания	24 мес.
Средняя наработка на отказ	50 000 ч
Масса, не более	0,5 кг
Тип автоматического выключателя	от 6 A до 16 A (AC: Характеристика B, C, D, K)

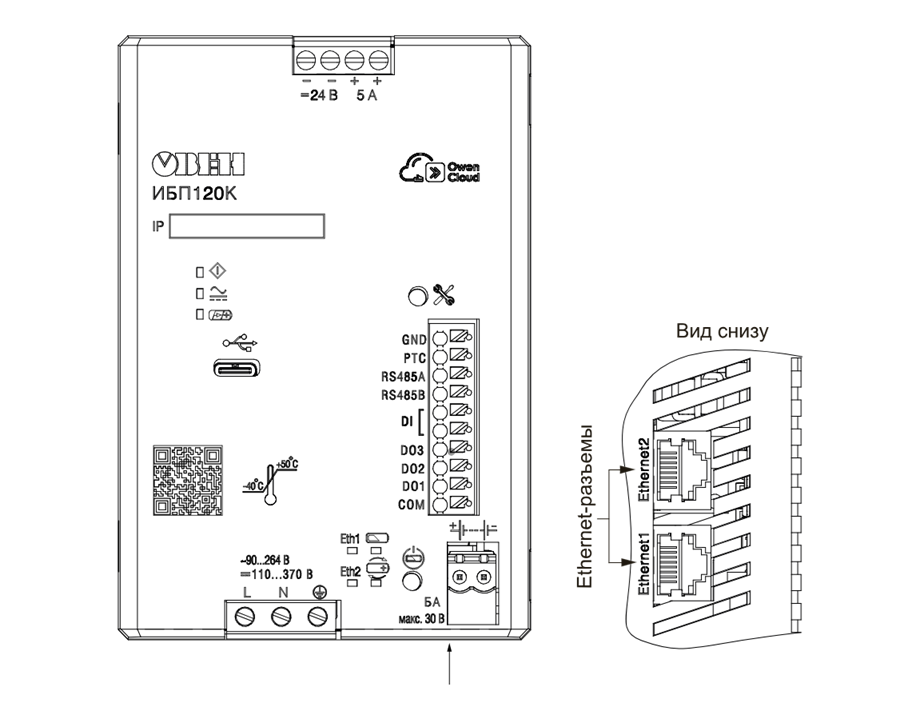

Лицевая панель источника питания с резервированием ИБП120К-24

Сервисная кнопка предназначена для:

восстановления заводских настроек;
установки IP-адреса;
обновления встроенного ПО.

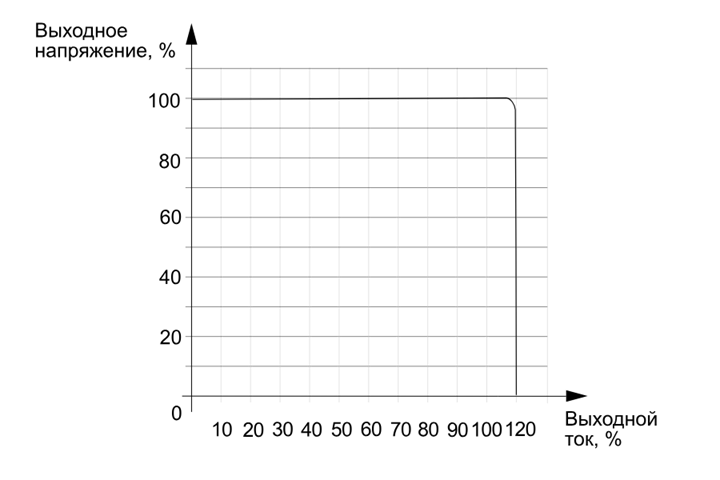

График зависимости выходного напряжения от номинального выходного тока

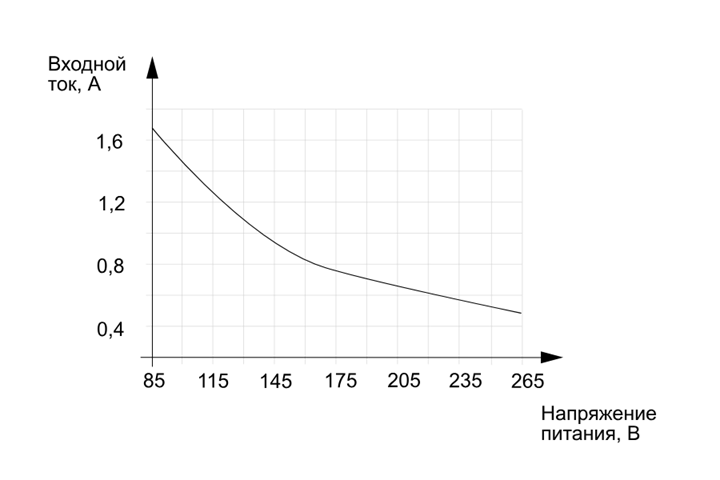

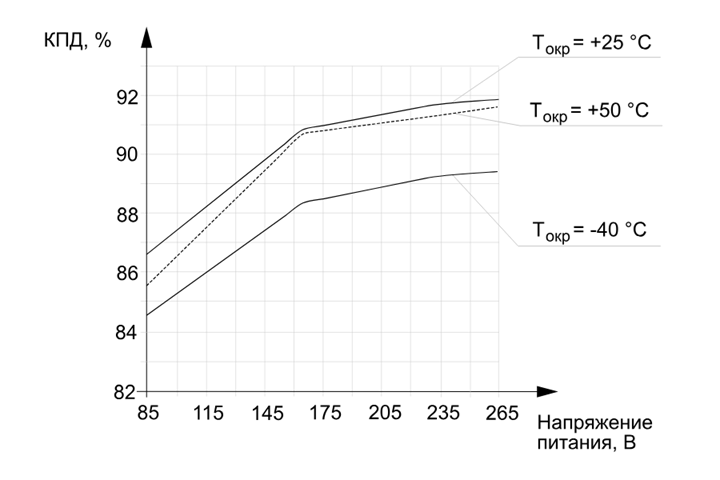

График зависимости входного тока от напряжения питания	График зависимости КПД от напряжения питания и температуры окружающей среды

Процесс заряда АКБ

Осуществляется по методу CCCV и включает в себя два последовательных этапа:

первый этап - режим заряда АКБ током постоянной величины (CC - Constant Current)
второй этап - режим заряда АКБ напряжением постоянной величины (CV - Constant Voltage).

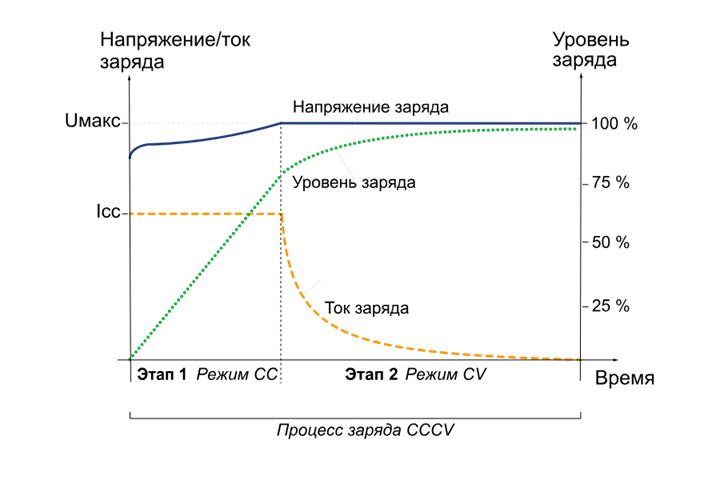

Заряд АКБ с использованием метода CCCV

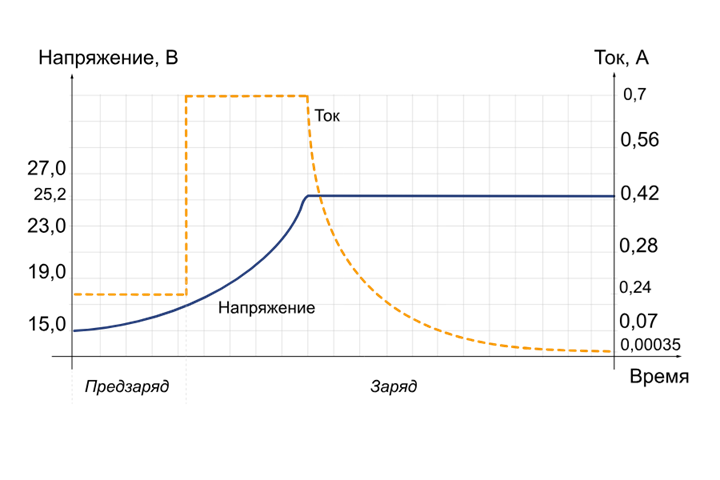

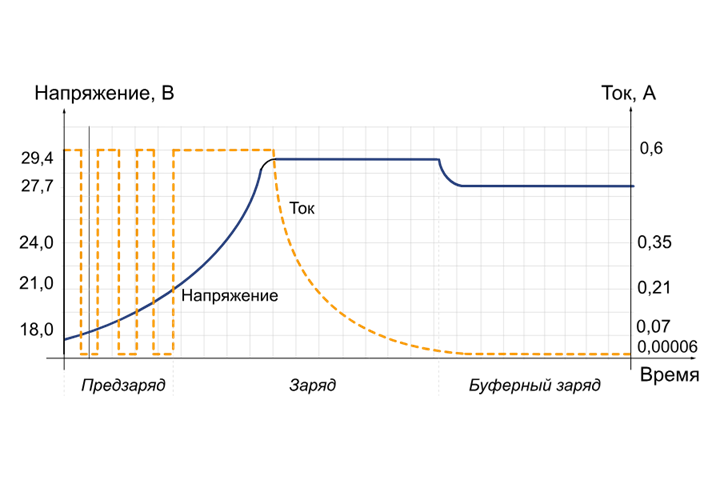

График заряда Li-ion АКБ (на примере БА24-2,4)	График заряда АКБ типа Pb (на примере Pb 2,2)

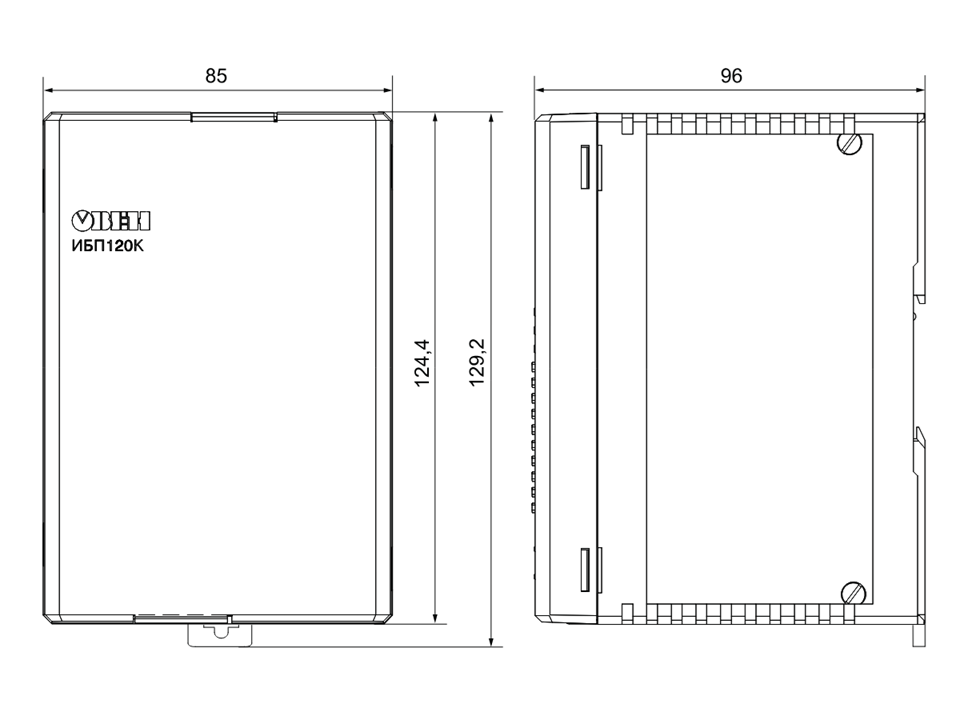

Габаритные размеры прибора

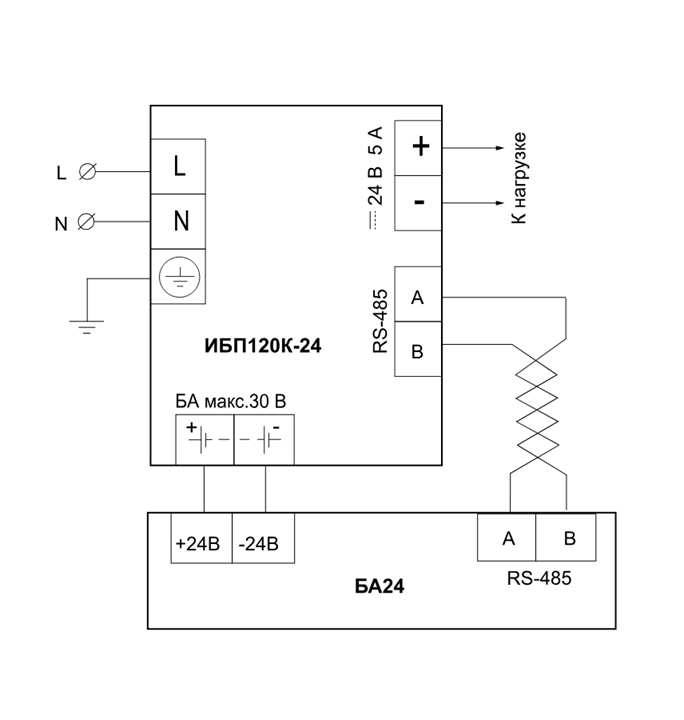

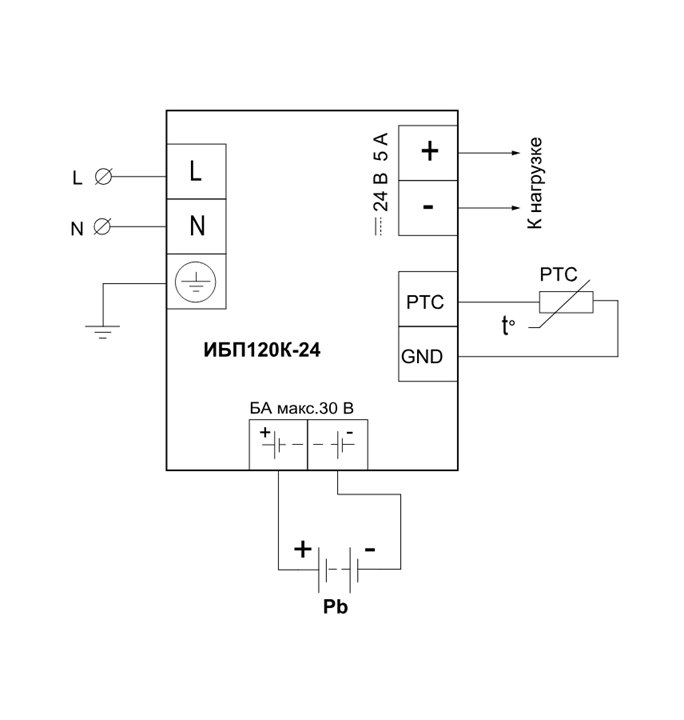

Схема подключения с использованием свинцово-кислотной АКБ	Схема подключения с использованием литий-ионной БА24
