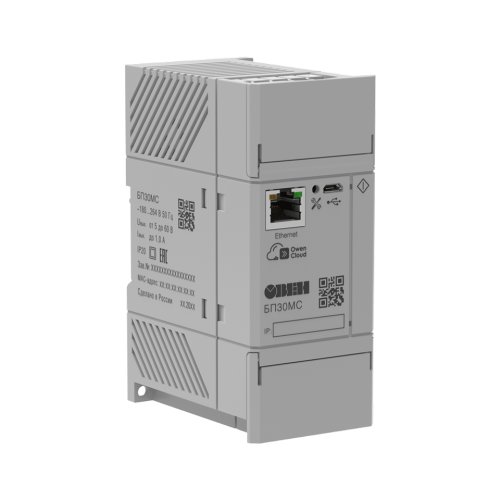

БП30МС специализированный блок питания для ответственных применений с интерфейсом Ethernet
Блок питания БП30МС предназначен для питания и автоматизации элементов промышленной автоматики, лабораторных и других специализированных систем с изменяемым выходным напряжением в диапазоне от 5 до 60 В. Прибор будет востребован как альтернатива лабораторным источникам питания при проведении опытов или исследовательских работ в разных областях деятельности. Встроенные программные алгоритмы позволяют блоку питания передавать данные о своем состоянии по сети Ethernet и в облачный сервис OwenCloud.
Особенности и преимущества
- Регулируемый диапазон выходного напряжения (U вых) от 5 до 60 В;
- Конфигурирование и регулировка напряжения и выходного тока по Ethernet или USB (разъем типа microUSB), от управляющего контроллера или компьютера по протоколу Modbus TCP.
- Ограничение выходного тока 110-120 % от номинального значения (режим статического резервирования Istat.boost). Защита от импульсного тока, перенапряжения, коротких замыканий.
- Минимальный уровень пульсаций (менее 0,5 %).
- Удобный монтаж в шкаф автоматики (съемные клеммники, компактный корпус: ширина 52 мм, как стандартный трехполюсный автомат).

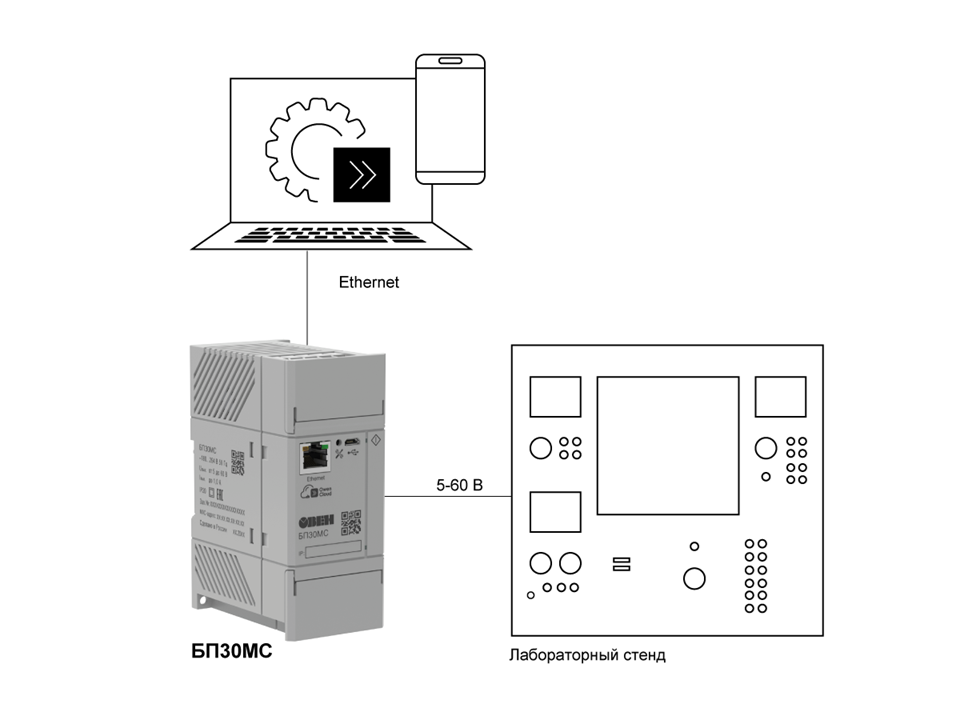

Питание лабораторной установки с изменяемым выходным напряжением БП30МС
| Наименование | Значение |
|---|
| Выходные параметры |
|---|
| Диапазон выходного напряжения (Uвых) | от 5 до 60 В |
| Выходной ток (Iвых) при напряжении от 5 до 29 В | 1 А |
| Выходной ток (Iвых) при напряжении от 29,1 до 60 В | 0,5 А |
| Допустимое отклонение напряжения, в том числе: | |
| - нестабильность выходного напряжения от входного напряжения | ±0,5 % |
| - нестабильность выходного напряжения от выходного тока | ±2 % |
| Размах напряжения шума и пульсаций (межпиковое), не более | 200 мВ |
| Время установления выходного напряжения,не более | 2 с |
| Входные параметры |
|---|
| Напряжение питания переменного тока | 180…264 В |
| Частота переменного тока | 45…65 Гц |
| Ток потребления, не более | 0,4 А |
| Пусковой ток, не более | 25 А |
| КПД при номинальной нагрузке (60 В, 0,5 А), не менее | 80 % |
| Дискретный выход |
|---|
| Количество | 1 |
| Тип выхода согласно ГОСТ Р 51841 | 1 |
| Максимальный коммутируемый ток | 50 мА |
| Максимальное коммутируемое напряжение | 30 В |
| Защиты |
|---|
|
Тип защиты отперегрузки–ограничение выходного тока: порог ограничения выходного тока |
110…120 % от Iвых |
| Безопасность и ЭМС | |
| Устойчивость к механическим воздействиям по ГОСТ Р 52931 | N2 |
| Устойчивость к электромагнитным воздействиям по ГОСТ 32132.3 | Критерий качества А |
| Излучение радиопомех (помехоэмиссия) по ГОСТ 32132.3 | Класс Б |
| Степень защиты по ГОСТ 14254 | IP20 |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 | II |
| Категория перенапряжения по ГОСТ IEC 61204-7 | II |
| Степень загрязнения по ГОСТР 50030.1 | 2 |
| Электрическая прочность изоляции: | |
| - вход-выход,вход-корпус,вход-портEthernet | 3000 В |
| - выход–портEthernet | 1000 В |
| Сопротивление изоляции (вход - выход - корпус) при 500 В, не менее | 20 МОм |
| Ethernet (заводская установка) |
|---|
| IP-адрес | 192.168.1.99 |
| Маска подсети | 255.255.255.0 |
| IP-адрес шлюза | 192.168.1.1 |
| USB |
|---|
| Адрес устройства | 1 |
| Протокол для подключения к Owen Configurator | Owen Auto Detection Protocol |
| Условия эксплуатации |
|---|
| Рабочий диапазон температур окружающей среды (Токруж) | 0…+50°С |
|
Влажность воздуха при +25 °С и более низких температурах без конденсации влаги, не более |
80 % |
| Атмосферное давление | 84...106,7 кПа |
| Температура хранения и транспортирования | -20…+50 °С |
| Прочее |
|---|
| Срок эксплуатации | 10 лет |
| Срок гарантийного обслуживания | 2 года |
| Средняя наработка на отказ | 70 000 ч |
| Масса, не более | 0,4 кг |
| Тип автоматического выключателя |
10...16 A (характеристика B, C, D или аналогичная) |

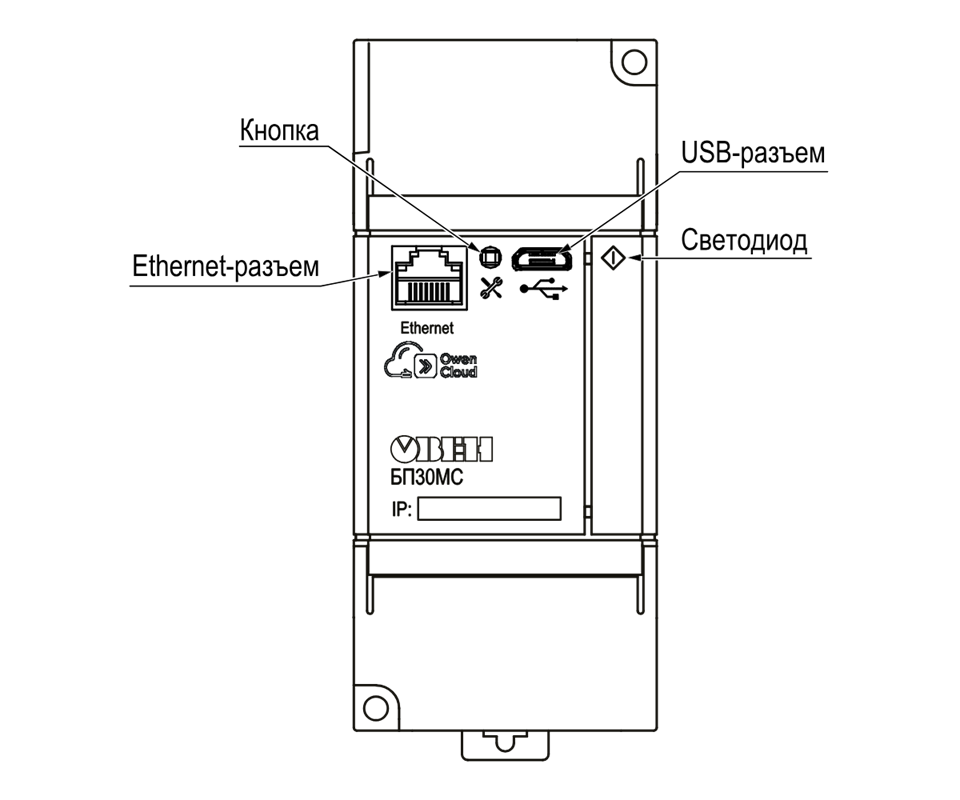

Лицевая панель блока питания БП30МС
На лицевой панели блока питания БП30МС размещены сервисная кнопка, индикаторы «Работа», поле для нанесения IP-адреса (тонким маркером или наклейка), разъемы Ethernet и MicroUSB.
Сервисная кнопка
предназначена для:
- восстановления заводских настроек;
- установкиIP-адреса;
- обновления встроенного ПО.
| Событие | Светодиоды | Дискретный выход |
|---|---|---|
Работа
|
OK |
| Номинальная нагрузка | Светится зеленым | Разомкнут |
| Режим ограничения выходного тока | Светится оранжевым | Замкнут |
| Режим КЗ | Светится красным | Замкнут |
|
|
|

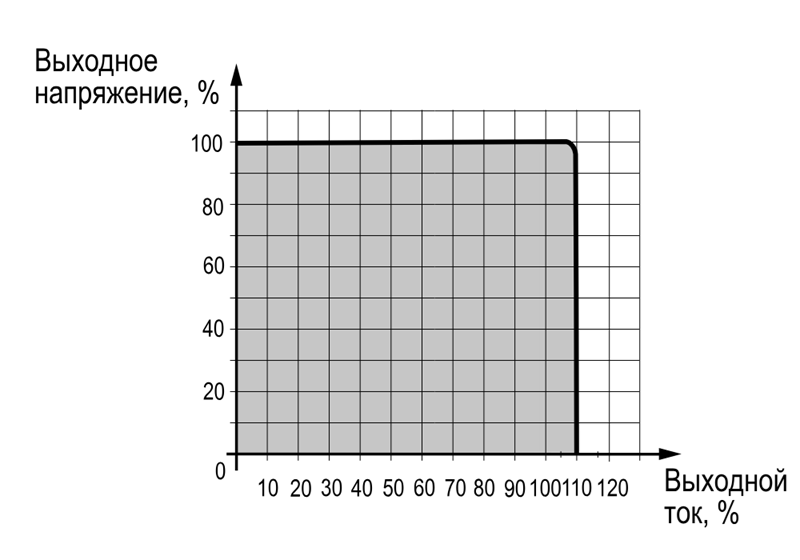

| График зависимости выходного напряжения от номинального выходного тока | |
|
|
|

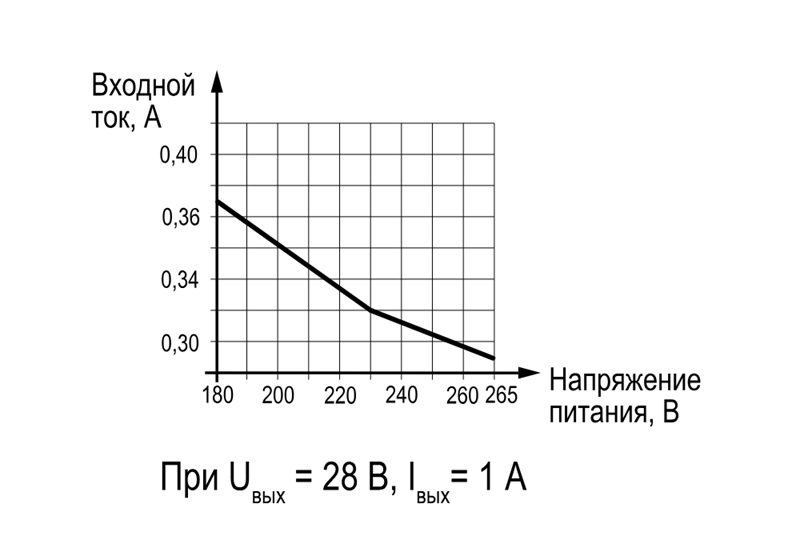

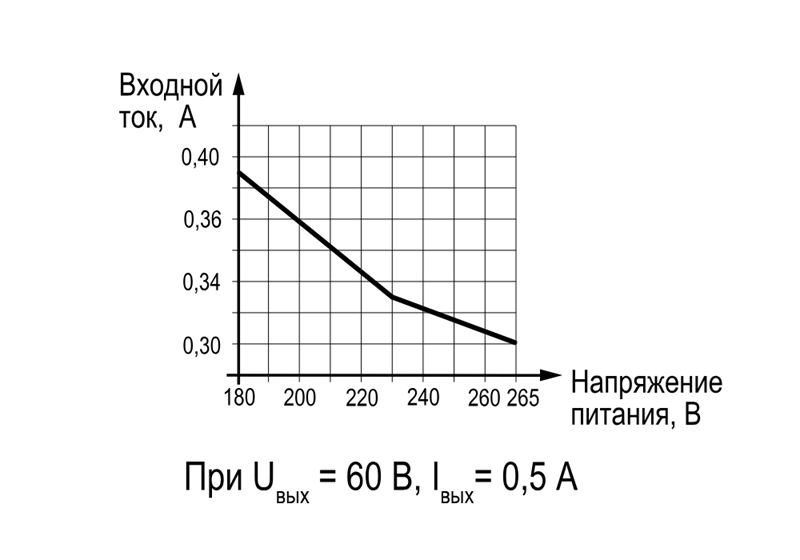

| Графики зависимости входного тока от напряжения питания | Графики зависимости входного тока от напряжения питания |
|
|
|
|
График зависимости КПД от напряжения питания и температуры окружающей среды БП30МС |
График зависимости КПД от напряжения питания и температуры окружающей среды БП30МС |
|
|
|

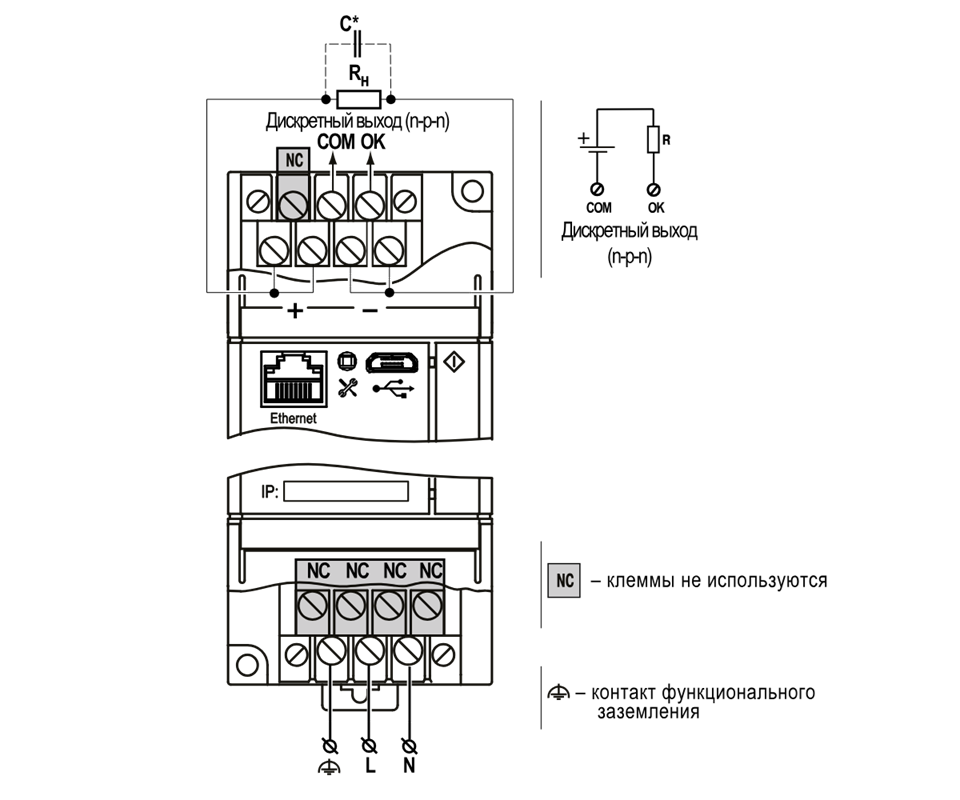

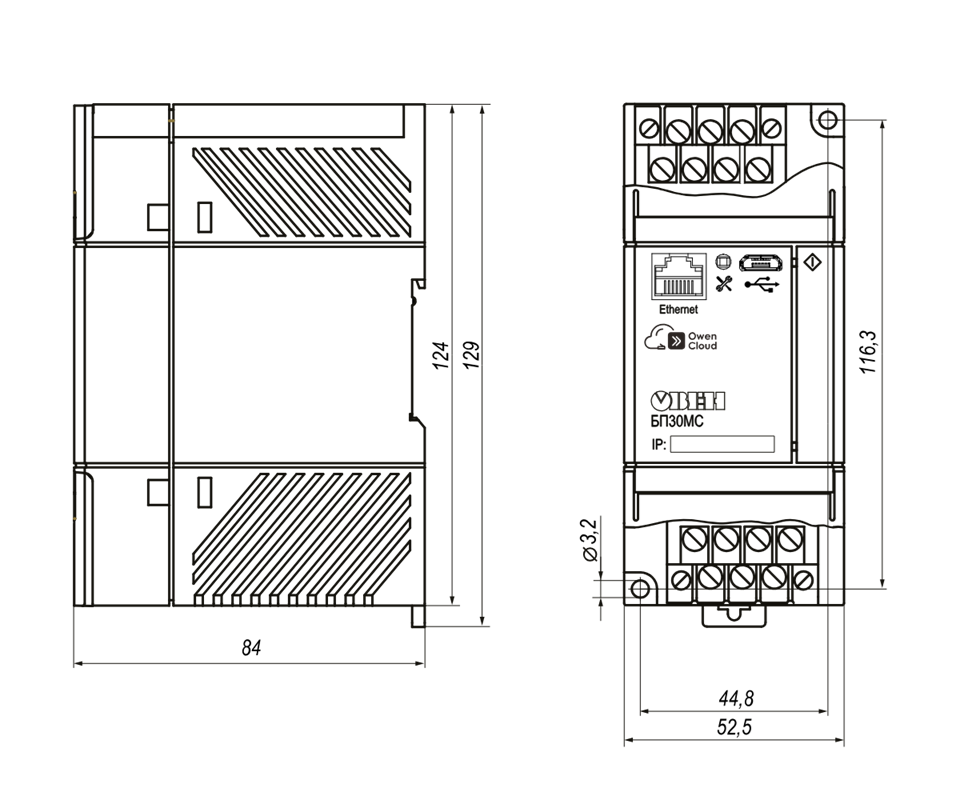

| Назначение контактов и схема подключения БП30МС | Габаритные и установочные размеры БП30МС |
- Прибор
- Паспорт и гарантийный талон
- Краткое руководство
- Результаты индивидуальных стендовых испытаний
- Заглушка Ethernet
- Заглушка USB
