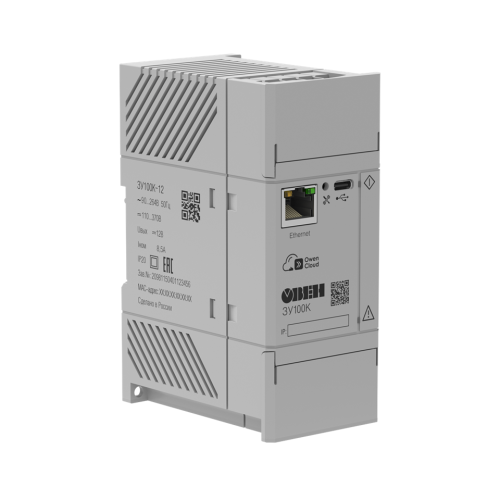

ЗУ120К, ЗУ100К зарядные устройства для аккумуляторных батарей с интерфейсом Ethernet
Зарядные устройства ОВЕН ЗУ120К и ЗУ100К предназначены для непрерывного подключения к аккумуляторным батареям и поддержания их в режиме постоянной готовности. В составе щита управления устройства могут использоваться для работы с дизельными, бензиновыми и газовыми электростанциями для заряда стартерных свинцово-кислотных АКБ или для питания различного промышленного оборудования с зарядом литиевых АКБ.
Прибор является частью «Экосистемы-210» компании «ОВЕН». Встроенные программные алгоритмы позволяют блоку питания передавать данные о своем состоянии по сети Ethernet и в облачный сервис OwenCloud.
Особенности и преимущества:
- Широкий диапазон питания переменного тока 90…264 В.
- Диапазон подстройки выходного напряжения (Uвых) от 15 до 29,4 В или от 7,5 до 14,65 В.
- Ограничение выходного тока 125 % от номинального значения (Iвых) 5 А или 8,5 А.
- Рабочий диапазон температур: -40…+60 °С – без снижения рабочих характеристик.
- Удобный монтаж в шкаф автоматики: компактный корпус шириной 52 мм.
- Многоступенчатый метод заряда батарей.
- Поддержка свинцово-кислотных и литий-ионных аккумуляторов в режиме «Авто», поддержка других типов аккумуляторов в режиме «Пользовательский».
- Встроенные защиты: по выходному току, от перегрева прибора и внешних заряжаемых АКБ, КЗ, от инверсии полярности на выходе (переполюсовки), автоматический перезапуск после «Аварии».
- Контроль наличия внешней АКБ, измерение внешней температуры АКБ – работа с датчиком температуры.
- Световая индикация режимов работы прибора.
- Конфигурирование и регулировка напряжения и выходного тока с помощью Owen Configurator по Ethernet или USB Type-C.

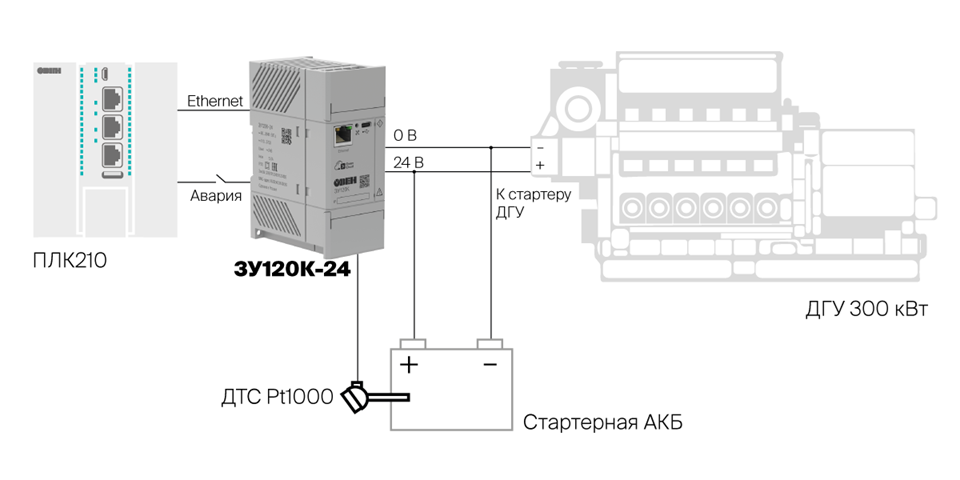

Зарядное устройство работает параллельно зарядным генераторам двигателя и обеспечивает необходимый режим работы стартерной АКБ

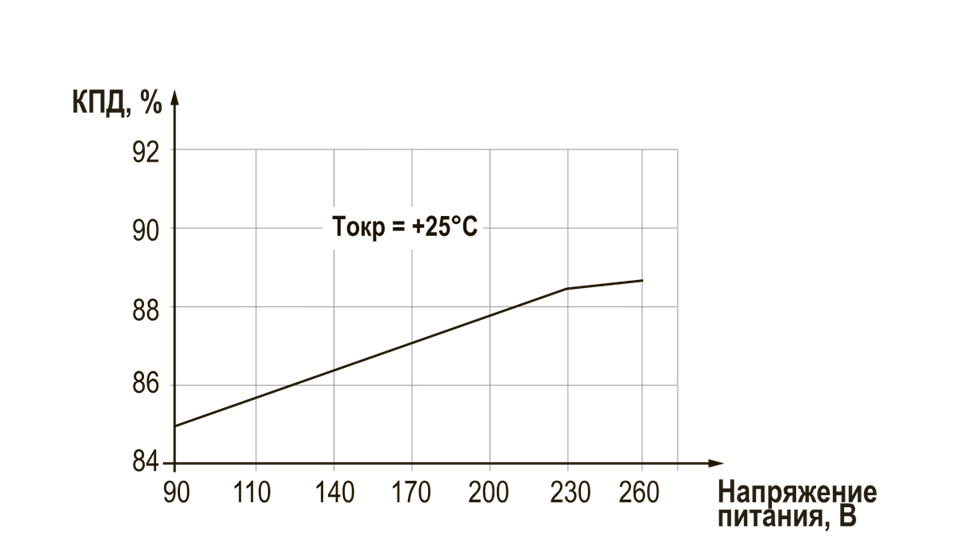

| Наименование | Значение | |
|---|---|---|
| ЗУ120К-24 | ЗУ100К-12 | |
| Выходные параметры |
|---|
| Номинальное напряжение (Uном) | 24 В | 12 В |
| Номинальный ток (Iном) | 5 А | 8,5 А |
| Номинальная мощность(Pном) | 120 Вт | 100 Вт |
| Диапазон подстройки выходного напряжения | 15,0...29,4 В | 7,5…14,65 В |
| Допустимое отклонение напряжения, в том числе: | ||
| - нестабильность выходного напряжения от входного напряжения | ±0,7 % | |
| - нестабильность выходного напряжения от выходного тока | ±2 % | |
| - коэффициент температурной нестабильности | ±0,02 % / °С | |
| Размах напряжения шума и пульсаций (межпиковое), не более | 120 мВ | 200 мВ |
| Время установления выходного напряжения, не более | 5 с | |
| Входные параметры |
|---|
| Рабочее напряжение питания переменного тока | 90...264 В | |
| Частота переменного тока | 47...63 Гц | |
| Рабочее напряжение питания постоянного тока | 110...370 В | |
| Максимальный ток потребления | 1,65 А | |
| Пусковой ток, не более | 30 А | |
| КПД, не менее** | 90 % | 88 % |
| Дискретный выход |
|---|
| Количество | 1 |
| Тип выхода | Оптопара транзисторная n-p-n-типа |
| Максимальный коммутируемый ток | 50 мА |
| Максимальное коммутируемое напряжение | 80 В |
| Безопасностьи ЭМС |
|---|
| Тип защиты от перегрузки - ограничение выходного тока: порог ограничения выходного тока | 106…125 % от Iном | |
| Тип защиты от перегрева - отключение выхода: порог отключения выхода, не более | 100 °С | |
| Тип защиты от перегрева АКБ* - отключение выхода: порог отключения выхода, не более | 50 °С | |
| Тип защиты от глубокого разряда - отключение выхода: порог отключения выхода, не менее | 15 В | 7,5 В |
| Тип защиты от перезаряда - отключение цепи заряда: порог отключения | 29,4 В | 14,65 В |
| Тип защиты от КЗ - отключение выхода | Есть | |
|
Устойчивость к воздействию одиночных механических ударов, падению в транспортной таре и воздействию вибрации |
Соответствуют ГОСТ IEC 61131-2 |
|
| Устойчивость к электромагнитным воздействиям по ГОСТ 51317.4 | Критерий качества В | |
| Излучение радиопомех (помехоэмиссия) | Соответствует ГОСТ 32132.3** | |
| Степень защиты по ГОСТ 14254 | IP20 | |
| Категория перенапряжения по ГОСТ Р 50571.19 | II | |
| Степень загрязнения по ГОСТ Р 50030.1 | 2 | |
| Сопротивление изоляции (вход - выход - корпус) при 500 В, не менее | 20 МОм | |
| Условия эксплуатации |
|---|
| Рабочий диапазон температур окружающей среды | -40…+60 °С | |
| Температура хранения и транспортирования | -40…+60 °С | |
| Влажность воздуха при +25 °С и более низких температурах без конденсации влаги, не более | 80 % | |
| Атмосферное давление | 84…106,7 кПа | |
| Измерительные входы |
|---|
| Количество входов термопреобразователей сопротивления (ТС) | 1 | |
| Диапазон измерения температуры внешним датчиком ТС | -5...+55 °С | |
| Время опроса входа ТС*** | 1 с | |
| Предел допускаемой основной приведенной (к диапазону измерений) погрешности | 5,0 % | |
| Прочее |
|---|
| Срок эксплуатации | 10 лет | |
| Срок гарантийного обслуживания, не менее | 2 года | |
| Средняя наработка на отказ | 70 000 ч | |
| Масса, не более: | ||
| - без упаковки | 0,45 кг | |
| - в упаковке | 0,55 кг | |
ПРИМЕЧАНИЕ
* При условии подключения внешнего датчика ТС к АКБ.
** При условии подключения функционального заземления.
*** ТС - датчик PT1000.

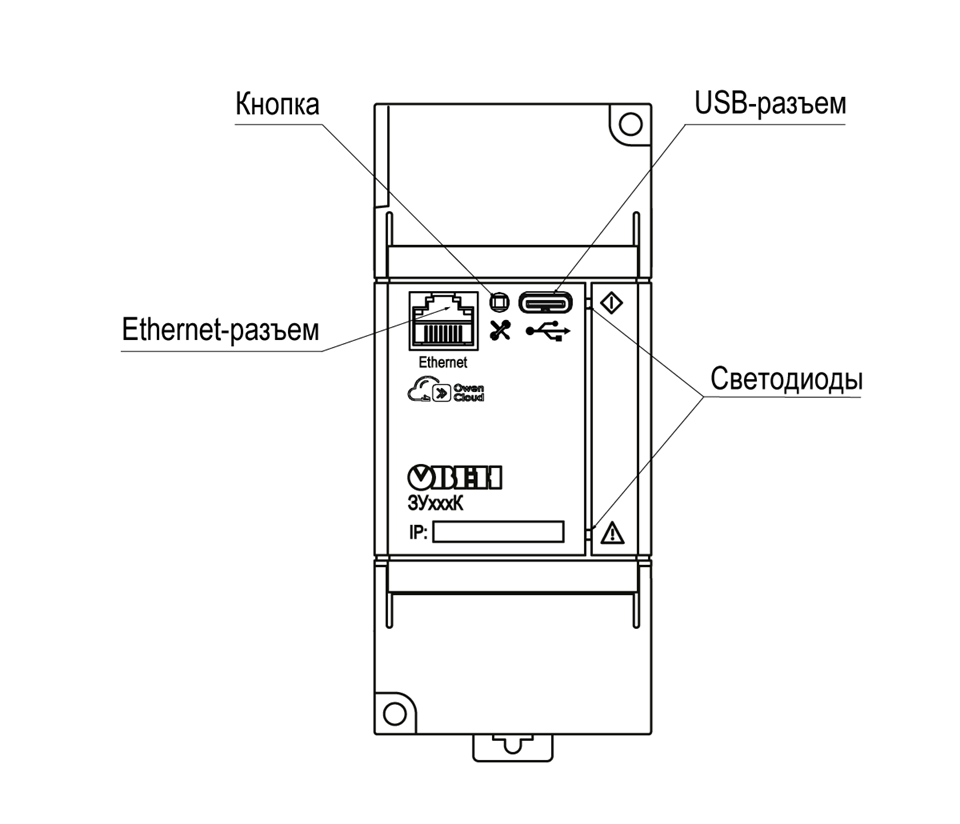

Лицевая панель блока питания ЗУ120К и ЗУ100К
На лицевой панели блока питания ЗУ120К и ЗУ100К размещены сервисная кнопка, индикаторы «Работа» и «Авария», поле для нанесения IP-адреса (тонким маркером или наклейка), разъемы Ethernet и USB Type-C.
Сервисная кнопка
предназначена для:
- восстановления заводских настроек;
- установки IP-адреса;
- обновления встроенного ПО.
| Событие | Светодиоды | Дискретный выход | |
|---|---|---|---|
Работа
|
Авария
|
DO | |
|
Номинальная нагрузка (Режим ЗУ: Выкл.; Статус: АКБ не подключена / Критически низкий заряд АКБ) |
Мигает желтым | Не светится | Замкнут |
|
Режим заряда (Статус: Этап 1 / Этап 2 / Восстановление) |
Светится зеленым | Не светится | Замкнут |
| Статус: Короткое замыкание | Светится красным | Не светится | Разомкнут |
| Перегрев блока, выходное напряжение есть | Светится красным | Светится красным | Замкнут |
| Перегрев блока, выходное напряжение отсутствует | Светится красным | Светится красным | Разомкнут |
| Тип АКБ |
Восстановление: Авто* |
Восстановление: Откл. | Пользовательский | Стенд** | Выкл |
|---|
| Li |
|---|
| БА24-2,4 |
16,5…18,0 В / 0,24 А 18,0…25,2 В / 0,7 А | 18,0…25,2 В / 0,7 А | - | - | - |
| БА24-2,8С |
16,5…18,0 В / 0,28 А 18,0…25,2 В / 1,4 А | 18,0…25,2 В / 1,4 А | - | - | - |
| Li | - | - | 15,0…29,4 В / 0,1…6,0 А | 24,0 В / 5,0 А | - |
| Pb |
|---|
| Pb 2,2 |
18,0…21,0 В / импульсный 0,6 А 21,0…29,4 В / 0,6 А | 21,0…29,4 В / 0,6 А | - | - | - |
| Pb 4,5 |
18,0…21,0 В / импульсный 1,3 А 21,0…29,4 В / 1,3 А | 21,0…29,4 В / 1,3 А | - | - | - |
| Pb 7,0 |
18,0…21,0 В / импульсный 2,1 А 21,0…29,4 В / 2,1 А | 21,0…29,4 В / 2,1 А | - | - | - |
| Pb 9,0 |
18,0…21,0 В / импульсный 2,7 А 21,0…29,4 В / 2,7 А | 21,0…29,4 В / 2,7 А | - | - | - |
| Pb 12,0 |
18,0…21,0 В / импульсный 3,6 А2 1,0…29,4 В / 3,6 А | 21,0…29,4 В / 3,6 А | - | - | - |
| Pb 14,0 |
18,0…21,0 В / импульсный 3,5 А 21,0…29,4 В / 3,5 А | 21,0…29,4 В / 3,5 А | - | - | - |
| Pb 17,0 |
18,0…21,0 В / импульсный 4,0 А 21,0…29,4 В / 4,0 А | 21,0…29,4 В / 4,0 А | - | - | - |
| Pb 26,0 | |||||
| Pb 40,0 | |||||
| Pb | - | - | 15,0…29,4 В / 0,1…6,0 А | 24,0 В / 5,0 А | - |
Примечание
*При заряде АКБ типа Pb в режиме «Авто» с включенным восстановлением (напряжение от 18,0 В до 21,0 В) осуществляется подача импульсного постоянного тока, имеющего строго контролируемое время нарастания, длительность, частоту и амплитуду.
**Не рекомендуется заряжать АКБ в данном режиме.
Работа прибора в режиме «Авто» включает в себя следующие этапы:
- Этап 1 - заряд постоянным током до порогового значения напряжения.
- Этап 2 - поддержание порогового значения напряжения до достижения значения выходного тока, не превышающего от зарядного:
- 0,05 % для АКБ типа Li -ion с последующим отключением заряда АКБ. Возобновление заряда происходит при падении напряжения на АКБ до 24,0 В или при повторном выборе режима работы прибора;
- 0,01 % для АКБ типа Pb с последующим переходом на этап 3.
- Этап 3 (только для АКБ типа Pb) - поддержание значения напряжения 27,7 В до достижения значения выходного тока, не превышающего от зарядного 0,01 % (без ограничения по времени заряда).
Работа прибора в режиме «Пользовательский» подразумевает настройку параметров ЗУ120К самостоятельно посредством ОВЕН Конфигуратор.
| Тип АКБ |
Восстановление: Авто* |
Восстановление: Откл. | Пользовательский | Стенд** | Выкл |
|---|
| Pb 4,5 |
9,0…10,5 В / импульсный 1,3 А 10,5…14,65 В / 1,3 А | 10,5…14,65 В / 1,3 А | - | - | - |
| Pb 7,0 |
9,0…10,5 В / импульсный 2,1 А 10,5…14,65 В / 2,1 А | 10,5…14,65 В / 2,1 А | - | - | - |
| Pb 9,0 |
9,0…10,5 В / импульсный 2,7 А 10,5…14,65 В / 2,7А | 10,5…14,65В/2,7А | - | - | - |
| Pb 12,0 |
9,0…10,5 В / импульсный 3,6 А 10,5…14,65 В / 3,6 А | 10,5…14,65 В / 3,6 А | - | - | - |
| Pb 14,0 |
9,0…10,5 В / импульсный 4,2 А 10,5…14,65 В / 4,2А | 10,5…14,65 В / 4,2 А | - | - | - |
| Pb 17,0 |
9,0…10,5 В / импульсный 5,1 А 10,5…14,65 В / 5,1 А | 10,5…14,65 В /5 ,1 А | - | - | - |
| Pb 24,0 |
9,0…10,5В / импульсный 6,8 А 10,5…14,65 В / 6,8 А | 10,5…14,65 В / 6,8 А | - | - | - |
| Pb 26,0 | |||||
| Pb 40,0 | |||||
| Pb 65,0 | |||||
| Pb | - | - | 7,5…14,65 В / 0,1…10,2 А | 12,0 В / 8,5 А | - |
Примечание
* При заряде АКБ типа Pb в режиме Авто с включенным восстановлением (напряжение от 9,0 В до 10,5 В), осуществляется подача импульсного постоянного тока, имеющего строго контролируемое время нарастания, длительность, частоту и амплитуду.
** Категорически запрещается заряжать АКБ в режиме Стенд!
Работа прибора в режиме Авто включает в себя следующие этапы:
- Этап 1-заряд постоянным током до порогового значения напряжения
- Этап 2-поддержание порогового значения напряжения до достижения значения выходного тока, не превышающего от зарядного:
- - 0,05 % для АКБ типа Li-ion с последующим отключением заряда АКБ. Возобновление заряда происходит при падении напряжения на АКБ до 12,0 В или при повторном выборе режима работы прибора;
- - 0,01 % для АКБ типа Pb с последующим переходом на этап 3;
- Этап 3 (только для АКБ типа Pb)–поддержание значения напряжения 13,8 В до достижения значения выходного тока, не превышающего от зарядного 0,01 % ( без ограничения по времени заряда).
|
|
|

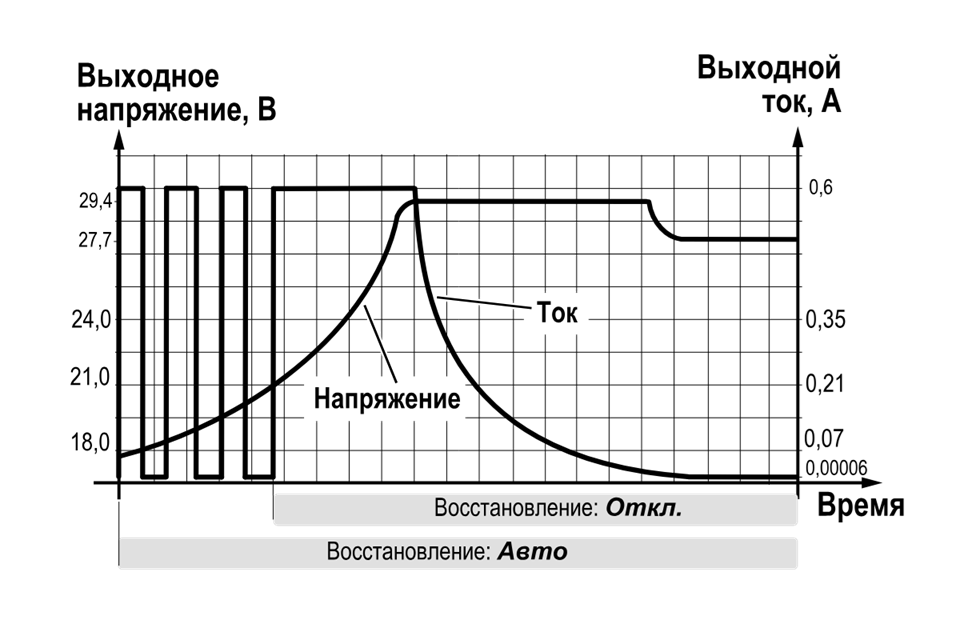

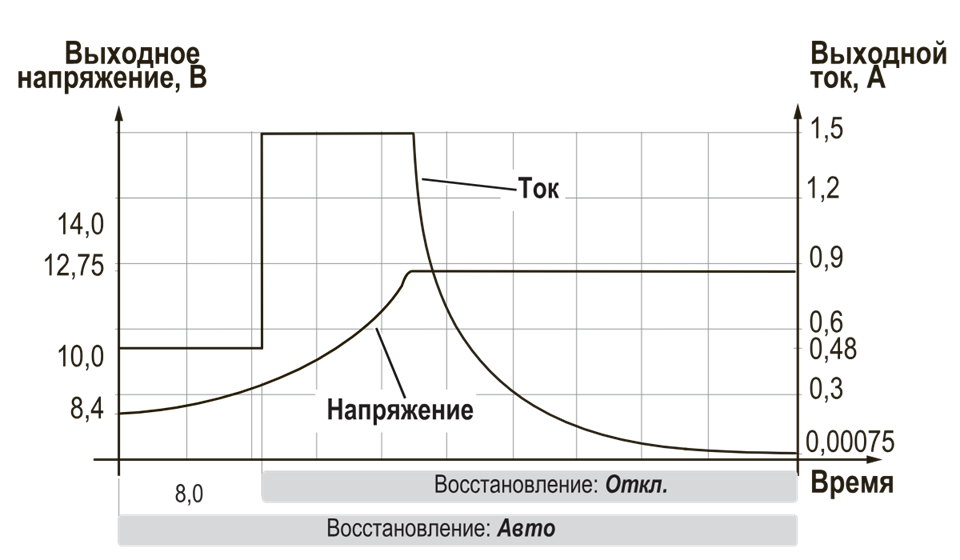

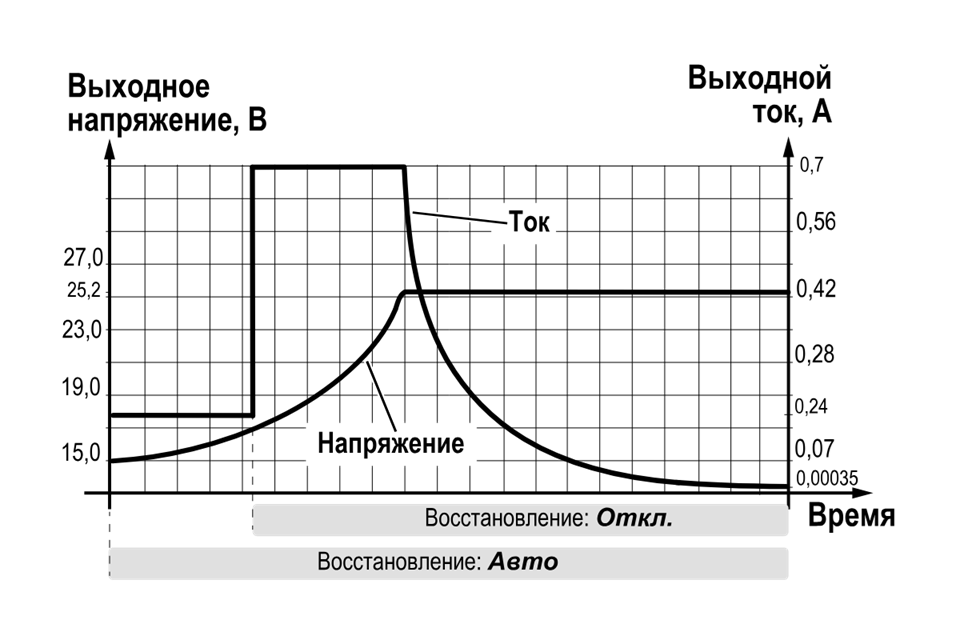

| График заряда Li-ion АКБ (напримере БА24-2,4) в режиме «Авто» | График заряда АКБ типа Pb( на примере Pb 2,2) в режиме «Авто» |
|---|
|
|
|

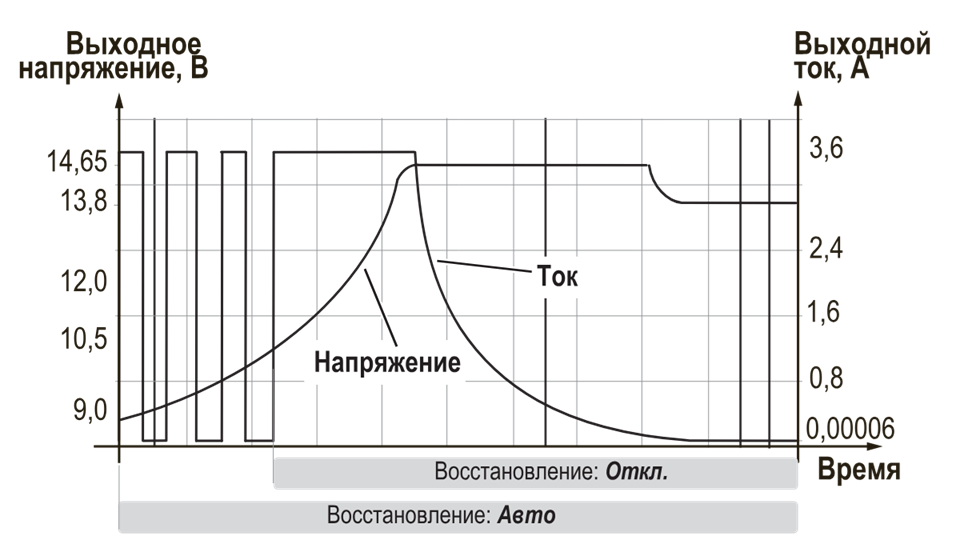

| График заряда Li-ion АКБ (на примере БА12-4,8) в режиме «Авто» | График заряда АКБ типа Pb (на примере Pb 12) в режиме «Авто» |
|---|
|
|
|
|
|

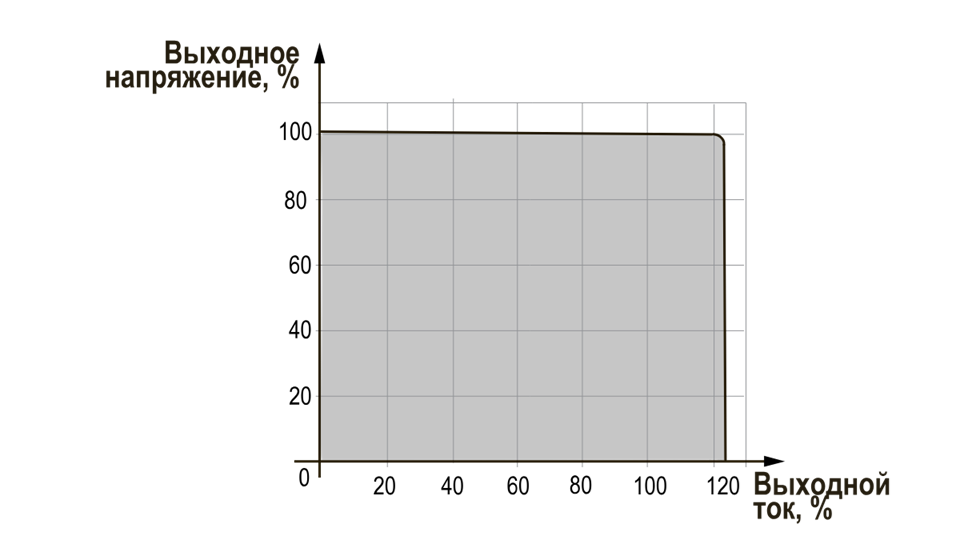

График зависимости выходного напряжения от номинального выходного тока в режимах «Стенд» и «Пользовательский» |

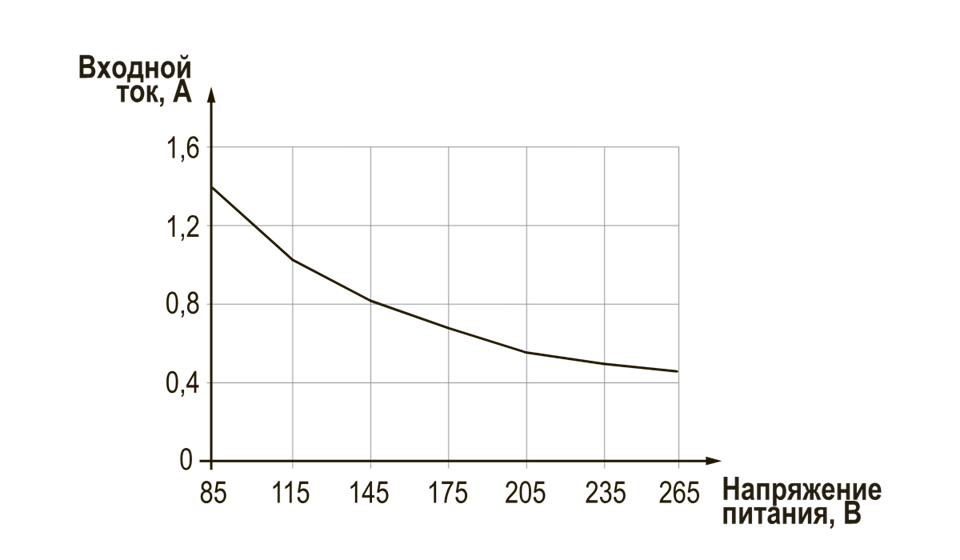

Графики зависимости входного тока от напряжения питания (Uвых = 24 В, режим «Стенд») |

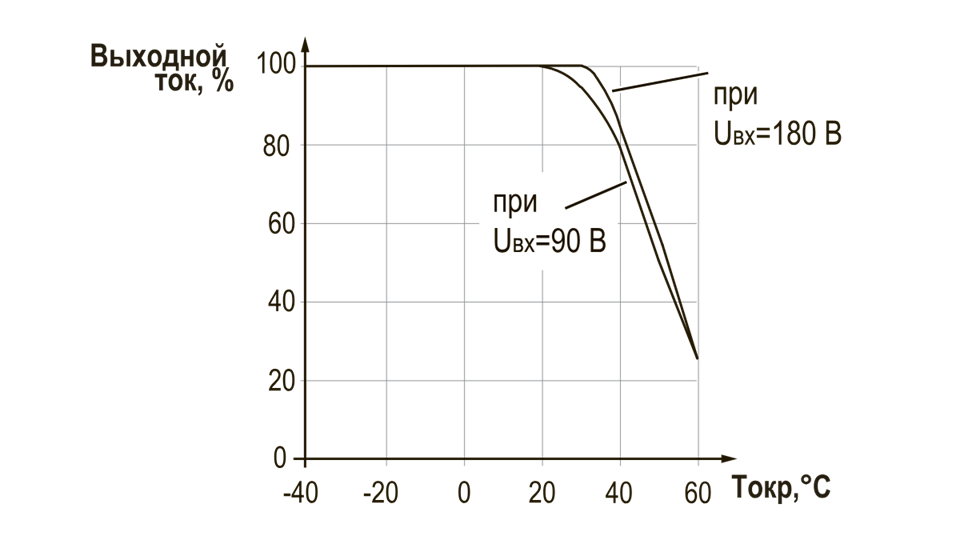

График зависимости выходного тока (Uвых = 24 В, режим «Стенд») от температуры окружающей среды (дерейтинг) |
|---|
|
|
|

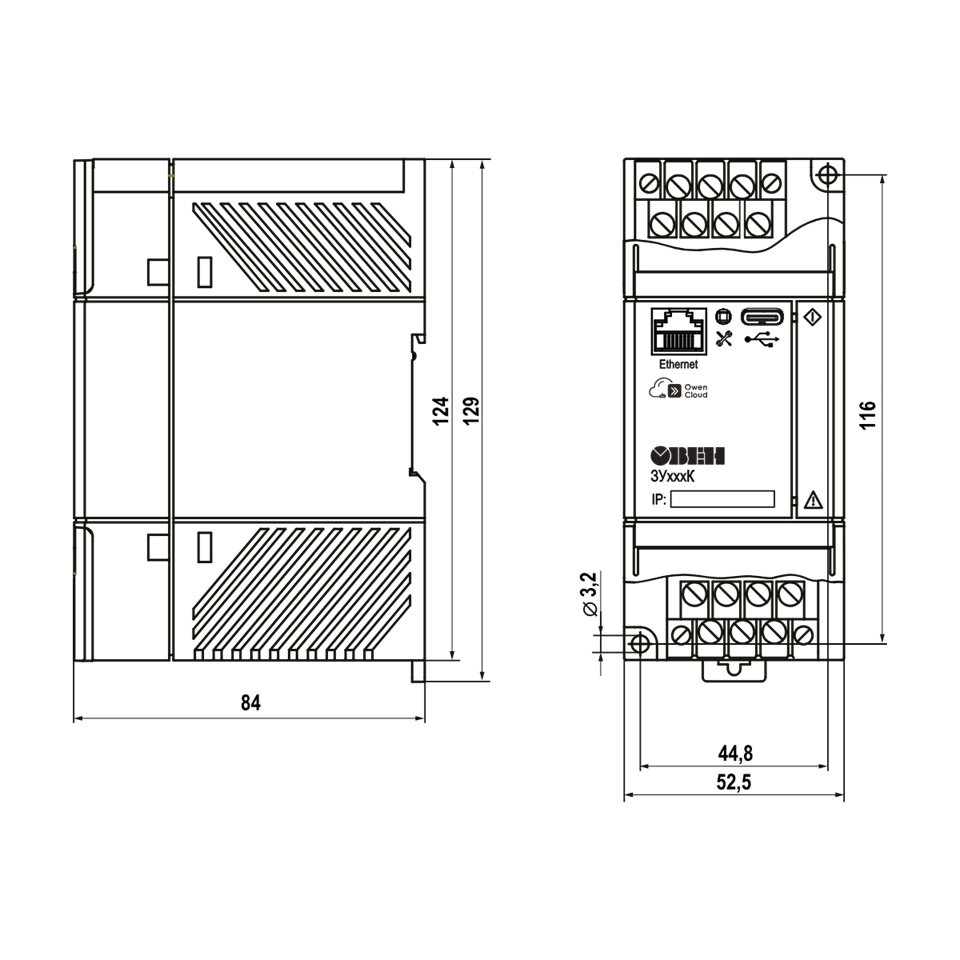

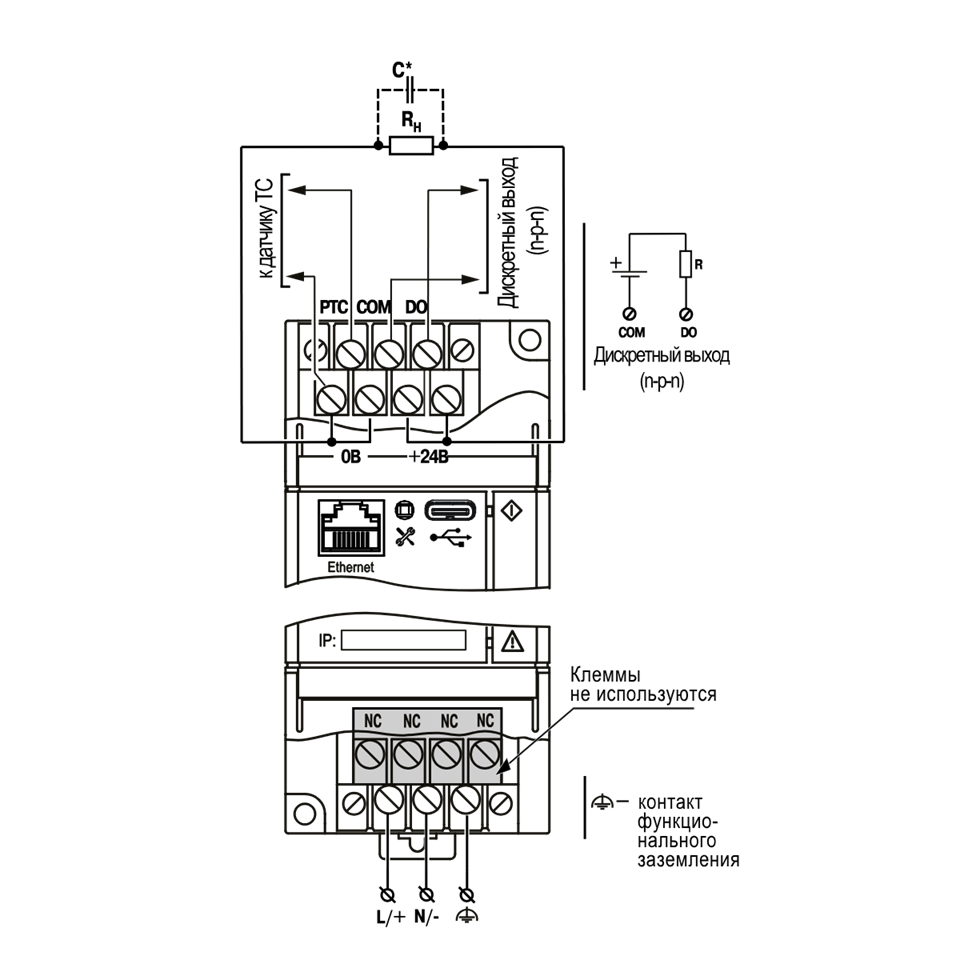

| Назначение контактов и схема подключения ЗУ120К / ЗУ100К | Габаритные и установочные размеры ЗУ120К / ЗУ100К |
|---|
- Прибор
- Паспорт и гарантийный талон
- Краткое руководство
- Заглушка Ethernet
- Заглушка USB
