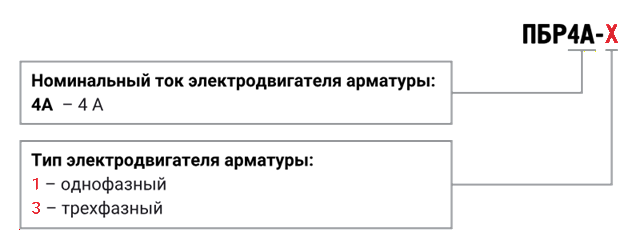

ПБР4А-
Х
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание

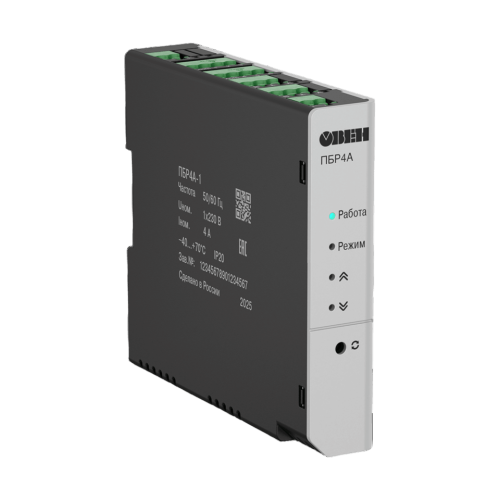

ПБР4А пускатель бесконтактный реверсивный ОВЕН
ПБР4А - компактное интеллектуальное решение, предназначенное для управления электродвигателями исполнительных механизмов в промышленных системах. Прибор разработан как вариант импортозамещения и является отечественным аналогом импортных пускателей с гибридной технологией пуска. Предназначен для работы с запорно-регулирующими клапанами, насосами, конвейерами небольшой мощности и двигателями до 1,5 кВт.
Устройство совмещает функции контроллера, устройства плавного пуска и многоуровневой защиты двигателя в одном компактном корпусе шириной всего 27 мм.
Гибридная технология сочетает использование износостойких полупроводников для плавного пуска, останова и реверса двигателя с энергоэффективными реле для работы в эксплуатационном режиме. Это обеспечивает повышенный срок службы, сокращает энергопотребление и позволяет выполнять до 900 пусков в час, что особенно важно для инерционных систем.
ПБР4А поддерживает настройку через программное обеспечение Owen Configurator.
Преимущества
Компактность - ширина корпуса всего 27 мм экономит место в шкафу.
Гибридная технология - бесконтактный плавный пуск и долговечность за счёт сочетания полупроводников и реле.
Универсальность - один прибор совмещает функции пуска, защиты и логики управления, сокращая количество устройств в системе.
Высокая производительность - до 900 пусков в час гарантируют стабильную работу даже в сложных инерционных системах.
Широкая совместимость - подходит как для однофазных, так и для трехфазных двигателей.
Расширенный набор интерфейсов связи - 2×RS-485 (резервный RS-485 для ответственных систем), Modbus RTU, 1 дискретный выход, 6 дискретных входов, встроенный источник питания для дискретных выходов.
Примеры применения

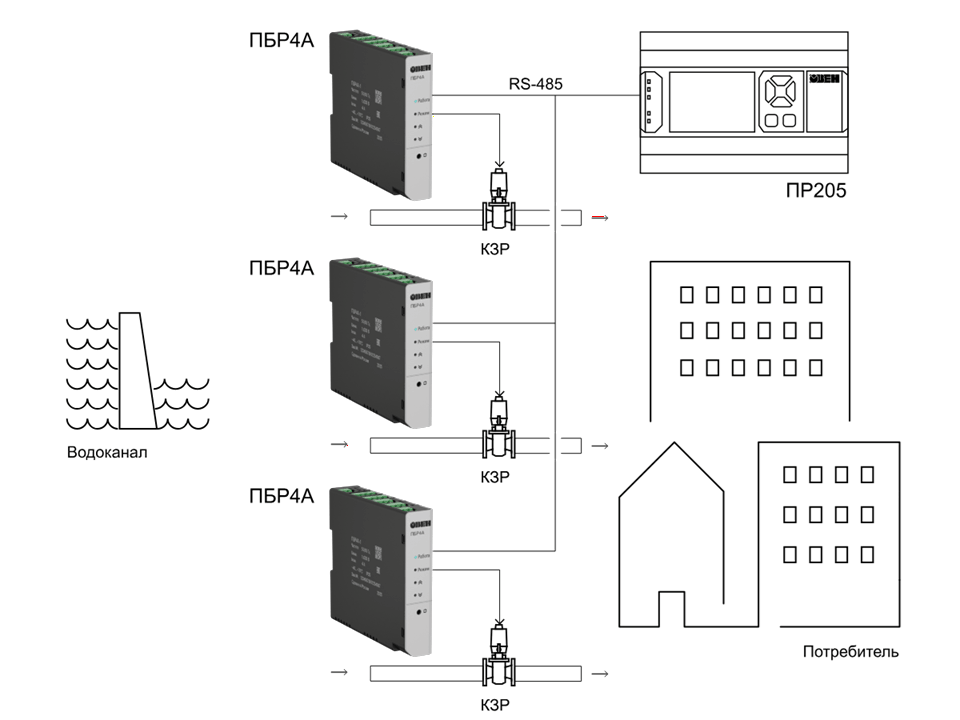

Автоматизированная система управления приводами запорно-регулирующей арматуры в системах водоснабжения ЖКХ

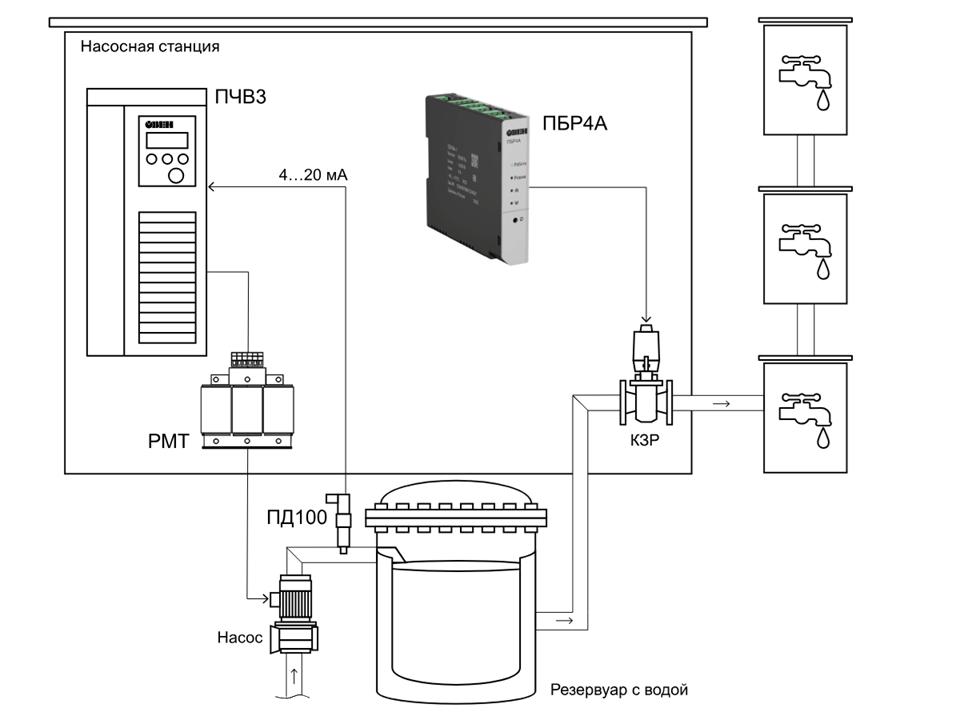

Автоматизированная насосная станция с погружным насосом
| Параметр | Значение | |
|---|---|---|
| ПБР4А-1 | ПБР4А-3 | |
| Рабочее напряжение главной цепи | 1×230В (-15%...+10%) | 3×400В, 3×230В, 1×230В(-15%...+10%) |
| Количество каналов измерения напряжения | 1 шт. | 3 шт. |
| Количество каналов измерения тока | 1 шт. | 3 шт. |
| Максимальный рабочий ток | 4А |
| Максимальное количество пусков в час | 900 |
| Максимальный ток ВИП | 100мА |
| Дискретные входы |
|---|
| Количество | 6 шт. |
| Тип входов | Оптопара |
| Дискретные выходы |
|---|
| Количество | 1 шт. |
| Тип входов | Релейный: НО |
| RS-485 |
|---|
| Количество портов | 2 шт. |
| Протокол связи | Modbus RTU |
| Корпус |
|---|
| Степень защиты | IP20 |

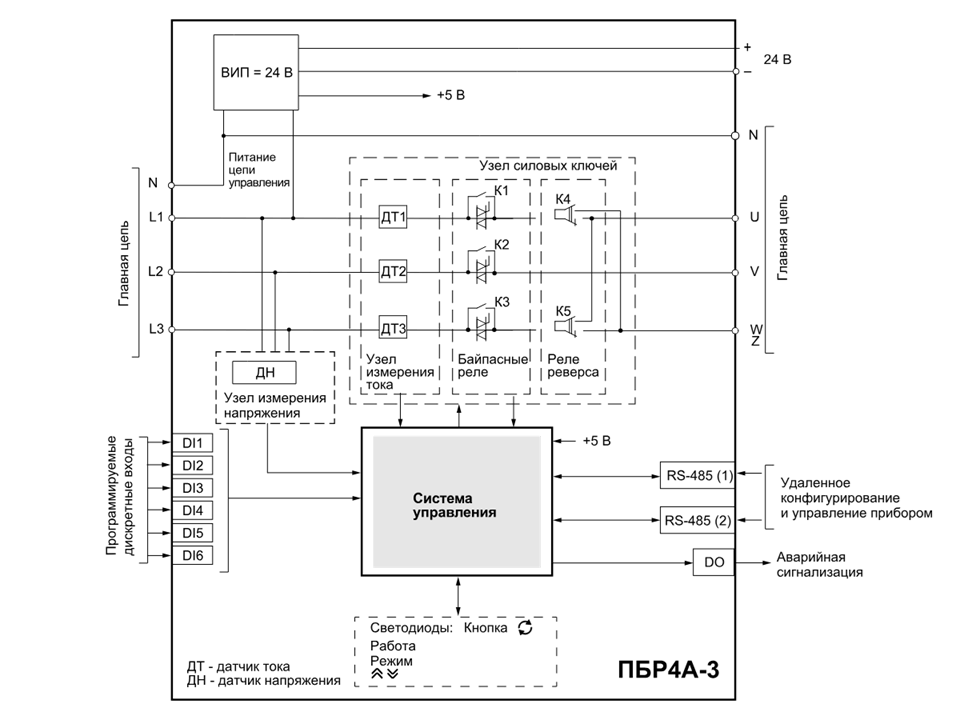

Функциональная схема ПБР4А-3

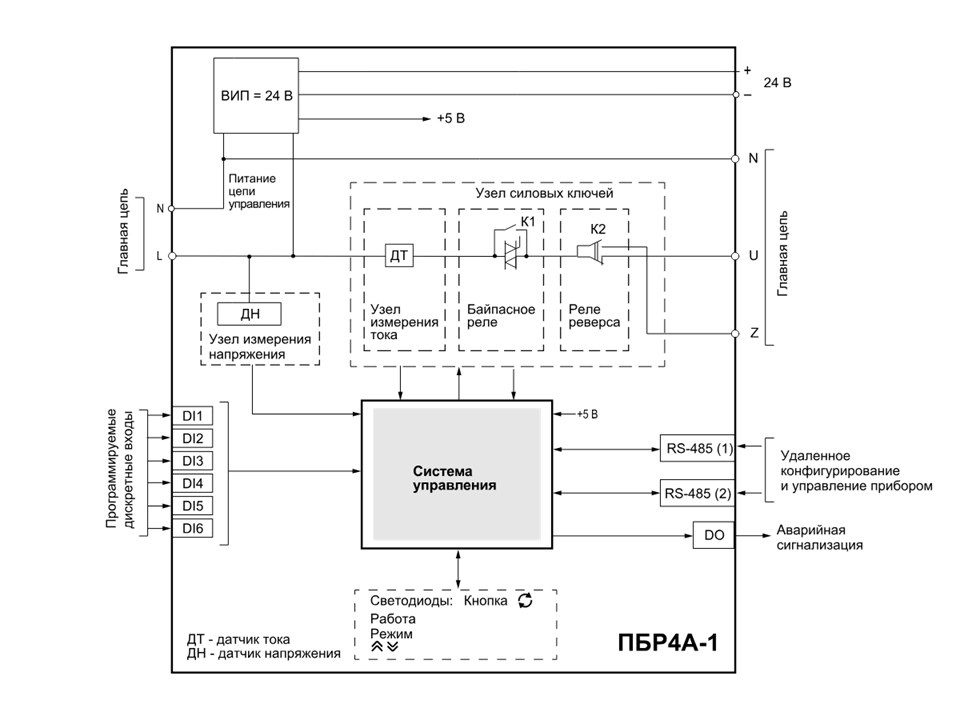

Функциональная схема ПБР4А-1

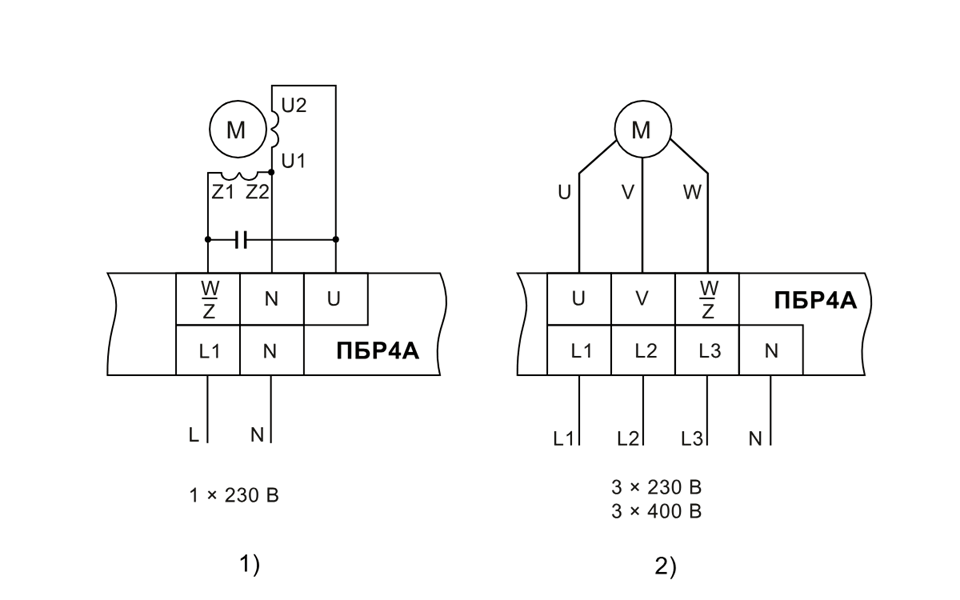

Схемы подключения однофазного (1) и трехфазного (2) двигателей к ПБР4А-3
Схема подключения однофазного двигателя к ПБР4А-1
| 3D Модель ПБР4А | Скачать STP |
| 2D Модель ПБР4А-1 | Скачать PDF |
| 2D Модель ПБР4А-3 | Скачать PDF |
- Прибор
- Набор клеммников
- Отвертка
- Руководство по эксплуатации
- Паспорт и гарантийный талон
