МР1 модуль расширения для ТРМ133М и ТРМ132М

Описание

Назначение

Модуль МР1 имеет два режима эксплуатации:

1. Увеличения количества дискретных выходов, приборов (при подключении через интерфейс МР1):
   • ПЛК63
   • ПЛК73
   • ТРМ133М
   • ТРМ132М
2. Усилитель сигнала для приборов, имеющих на выходе транзисторные ключи n–p–n-типа, например ОВЕН МПР51 (аналог БКМ1).

Модуль выпускается в корпусе типа Д9 для крепления на DIN-рейку.

Основные функции

• Увеличение количества выходных элементов вышеуказанных приборов;
• Использование в качестве блока силовых выходных элементов для приборов, имеющих на выходе транзисторные ключи n–p–n-типа, например, ОВЕН МПР51 (аналог БКМ1);
• 8 дискретных выходных элементов в различных комбинациях:
• э/м реле 4 А 220 В;
• транзисторные оптопары 400 мА 60 В;
• симисторные оптопары 0,5 А 250 В;
• для управления твердотельным реле 4...6 В 50 мА.

Технические характеристики
Напряжение питания	90…264 В переменного тока частотой 47…63 Гц
Потребляемая мощность	не более 12 ВА
Количество выходных элементов	8
Тип корпуса	на DIN-рейку Д9
Габаритные размеры корпуса	157×86×58 мм
Степень защиты корпуса	IP20

Характеристики выходных элементов
Обозначение	Тип выходного устройства (ВУ)	Электрические характеристики
Р	электромагнитное реле	4 А при 220 В 50 Гц, cos φ > 0,4
К	транзисторная оптопара структуры n–p–n типа	400 мА при 60 В
С	симисторная оптопара для управления однофазной нагрузкой	50 мА при 250 В (пост. откр. симистор) или 1 А (симистор вкл. с частотой не более 100 Гц и tимп. = 5 мс)
Т	выход для управления твердотельным реле	выходное напряжение 4...6 В максимальный выходной ток 50 мА

Условия эксплуатации
Температура воздуха, окружающего корпус прибора	+1…+50 °C
Атмосферное давление	86...106,7 кПа
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги)	не более 80 %

Модификации

Общая схема подключения МР1

Схема расположения клемм МР1

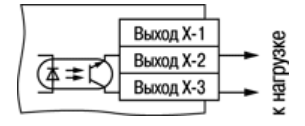

Схемы подключения выходных элементов

Схема подключения транзисторного ключа или коммутирующего устройства ко входу МР1

Схема подключения МР1 к «ведущему» прибору

Настройка модуля МР1

При использовании МР1 совместно с ОВЕН МВУ8 настройка управления выходными элементами МР1 осуществляется в «ведущем» приборе МВУ8. При этом программы конфигурирования «ведущего» прибора должны быть переведены в расширенный режим работы, поддерживающий МР1.

При совместной работе МР1 с МПР51 каждый транзисторный ключ МПР51 подключается к своему входу модуля МР1. Ко входам МР1 вместо транзисторных ключей можно подключить какие-либо коммутирующие устройства (кнопки, тумблеры и т. д.).

МР1 можно одновременно использовать как модуль расширения для «ведущего» прибора и как блок силовых выходных элементов для прибора, имеющего на выходе транзисторные ключи (при этом нельзя управлять одним выходным элементом модуля МР1 от «ведущего» прибора и от внешнего транзисторного ключа).
