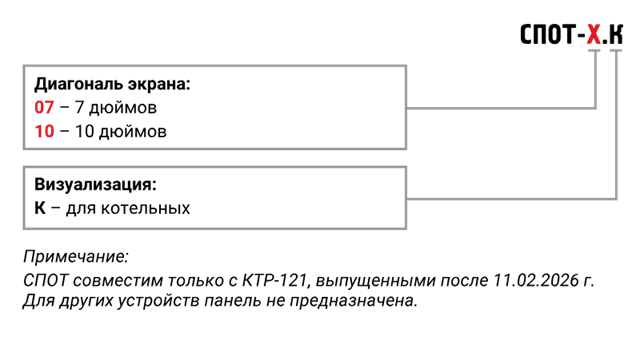

СПОТ- Х .К

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

СПОТ панель оператора теплоснабжения с готовой визуализацией

СПОТ - специализированная панель оператора, разработанная для работы с контроллером КТР-121. Панель поставляется с готовым интерфейсом, поэтому не требует программирования и разработки дизайна.
СПОТ определяет состав подключенных приборов, обеспечивает удобную навигацию между ними, предоставляет доступ ко всем параметрам, ведет архивы аварий и событий и отображает данные в виде графиков.

Быстрый ввод в эксплуатацию

Панель готова к работе сразу после подключения. СПОТ адаптирует визуализацию под подключенную группу приборов и дает возможность настраивать их с панели - без необходимости конфигурировать каждый контроллер отдельно.

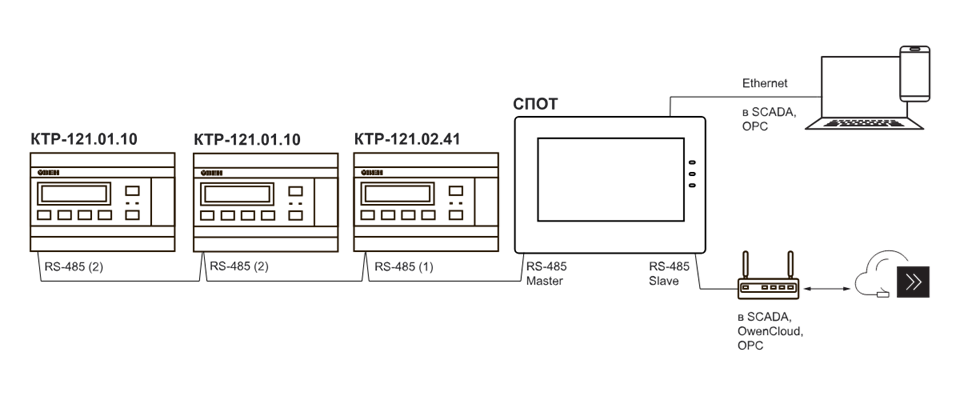

Модификация прибора	Интерфейс на приборе для подключения панели	Допустимые адреса устройств в сети
КТР-121.01.10	RS-485(2)	8, 16, 24, 32 (до 4 устройств)
КТР-121.02.Х	RS-485(1)	40 (одно устройство)
КТР-121.03.Х	RS-485(2)	48, 56 (до 2 устройств)

RS-485 Master на панели предназначен для подключения контроллеров КТР-121, RS-485 Slave и Ethernet предназначены для организации диспетчеризации (прямое подключение к OwenCloud по Ethernet не поддерживается)

Контроль аварий

Панель собирает данные об авариях с подключенных контроллеров и отображает их в едином интерфейсе. Оператор видит всплывающие уведомления, подсветку аварийных узлов на мнемосхеме и журнал с точным временем возникновения и устранения.

Наименование	Значение

Питание

Диапазон напряжения питания

10,2…27,6 В постоянного тока (номинальное 24 В)

Максимальная потребляемая мощность, не более:

СПОТ-07.Х	4 Вт
СПОТ-10.Х	7 Вт

Аппаратные характеристики

Процессор	Cortex A7 1GHz. Dual Core
Память программ (Flash)	128 Мб
Оперативная память	128 Мб
Часы реального времени (RTC)	Есть, энергонезависимые

Дисплей

Тип	TFT LCD с LED (светодиодная подсветка)
Количество цветов	16,7 млн (TrueColor)

Диагональ (соотношение сторон):

СПОТ-07.Х	7" (16:9)
СПОТ-10.Х	10,2" (16:9)
Разрешение	1024 × 600 пикселей
Яркость	450 кд/м²
Контрастность	400:1
Время наработки на отказ подсветки, не менее	50000 ч

Интерфейсы

COM-порты	2 × RS-485 – для подключения устройств**
Используемый протокол	Modbus RTU (Master/Slave)
Ethernet	1 × Ethernet 10/100 Мбит/c (RJ–45)**
Поддерживаемый протокол	Modbus TCP (Slave)
USB Type-A	USB 2.0 Host
USB Type-C	Не используется

Общие

Габаритные размеры:

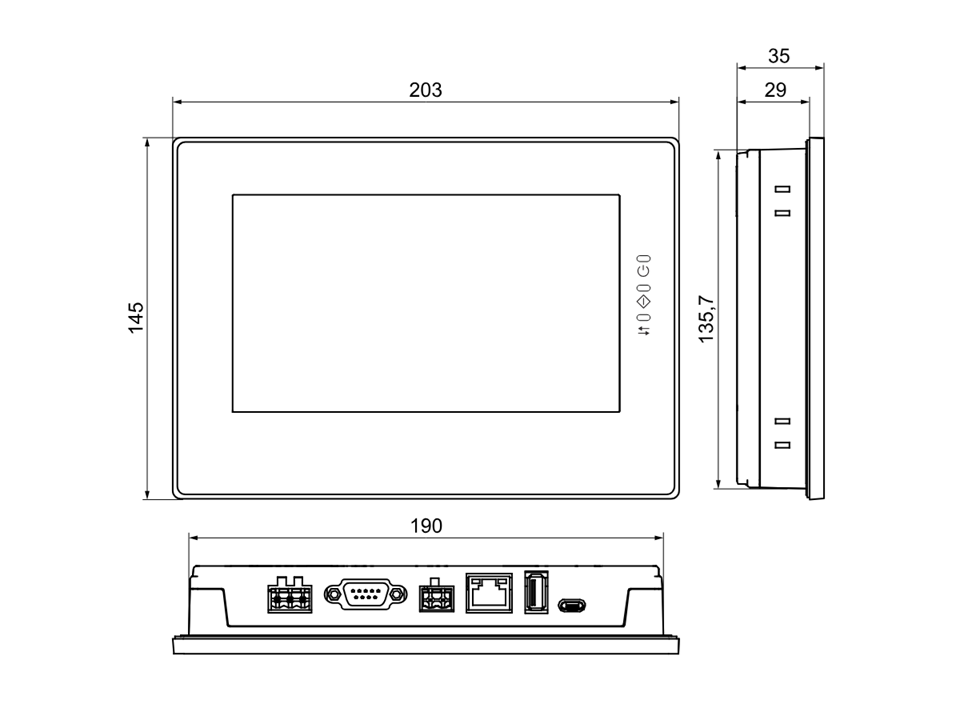

СПОТ-07.Х	(203 × 145 × 35) ± 1 мм

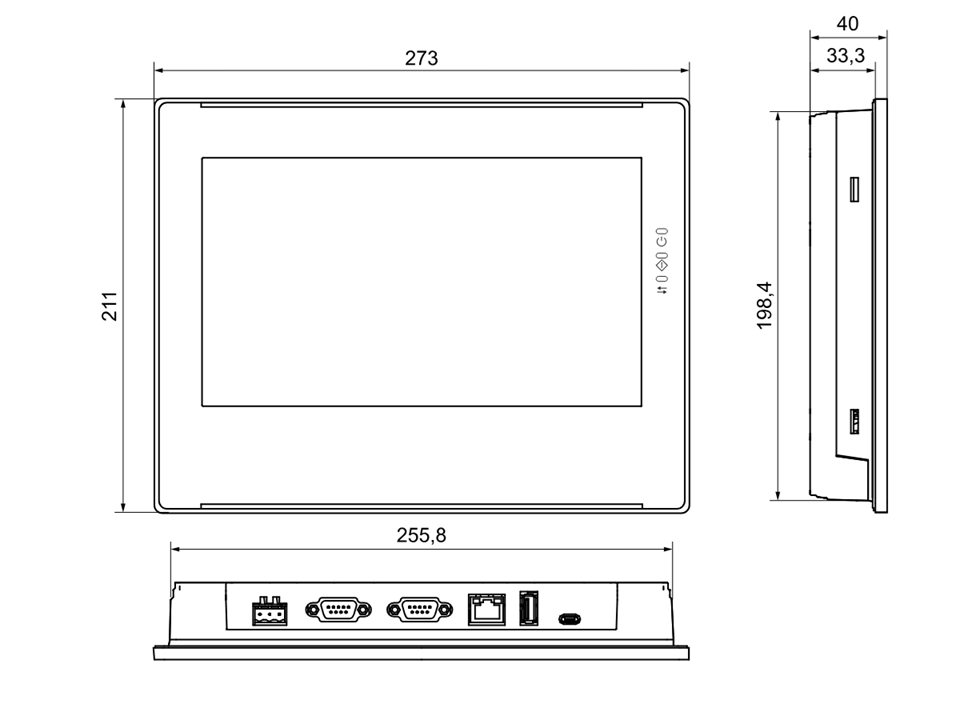

СПОТ-10.Х	(273 × 211 × 40) ± 1 мм
Степень защиты корпуса согласно ГОСТ 14254-2015	IP65 с лицевой стороны IP20 cо стороны разъемов

Масса, не более:

СПОТ-07.Х	0,7 кг
СПОТ-10.Х	1,05 кг
Средний срок службы	6 лет

Примечание.
* Во время включения пусковой ток может превышать номинальное значение в 10 раз длительностью до 25 мс. Рекомендуется использовать блок питания мощностью не менее 30 Вт, например, БП30Б-Д3-24.
** Во избежание проблем со связью для устройств с RS-485 длина кабеля связи должна составлять не более 150 метров; для устройств с Ethernet - не более 100 метров.
