Описание

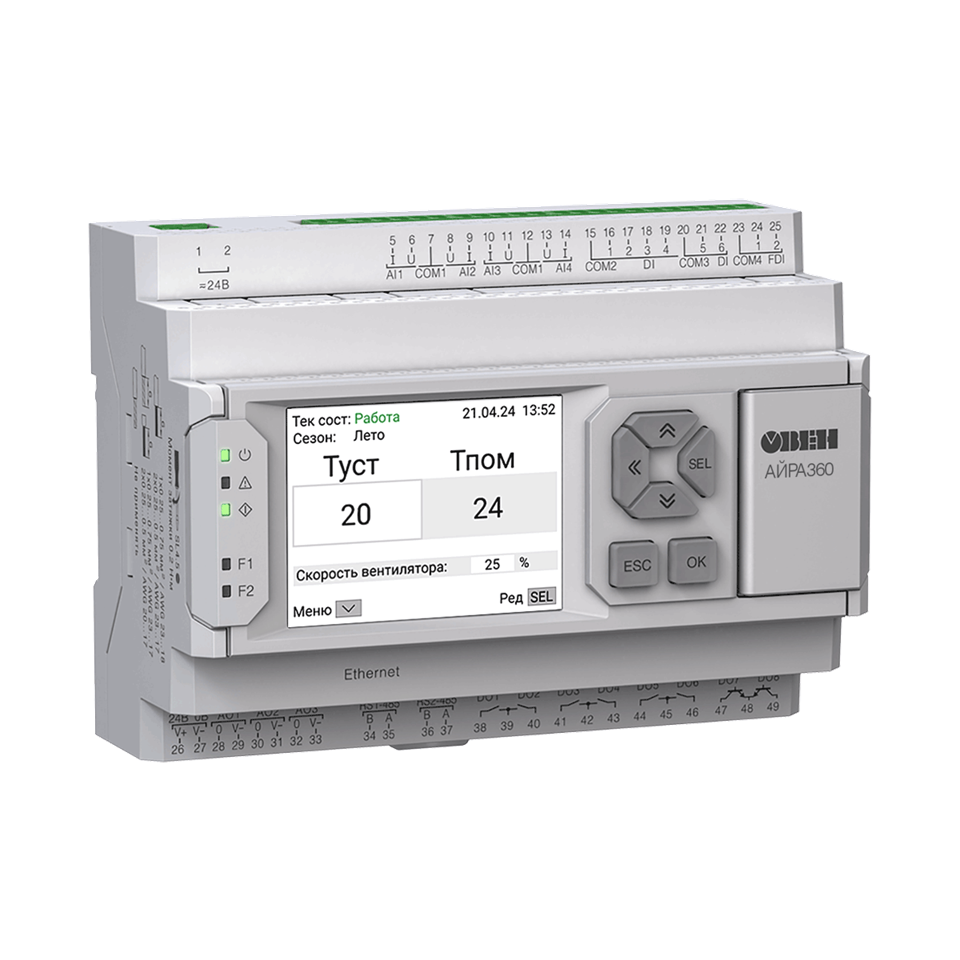

АЙРА360 конфигурируемый контроллер вентиляции
АЙРА360 - это современное конфигурируемое устройство с питанием 24 В, созданное на базе программно-аппаратной платформы ПР205-24.1211.02.2.0.
Контроллер предназначен для управления вентиляционными установками любого типа: приточными, приточно-вытяжными и вытяжными. АЙРА360 обеспечивает точный контроль работы всех элементов вентиляции за счет регулирования основных параметров воздушной среды: температуры, влажности и скорости потока воздуха.
Контроллер идеально подходит для использования в жилых, коммерческих и промышленных объектах, поддерживает комфортный микроклимат и обеспечивает энергоэффективность.
Преимущества контроллера вентиляции
- Просто настроить
Состав вентиляционной установки можно конфигурировать самостоятельно под задачу. Мастер настройки помогает задать алгоритм управления за 3 шага: настройка общих параметров: тип вентсистемы, контроль фильтра, используемые датчики температуры и др. выбор состава вентустановки: тип нагревателя, охладителя, рекуператора или увлажнителя, наличие догрева, рециркуляции, воздушных клапанов и др. создание итоговой конфигурации системы с полной спецификацией приборов и распиновкой управляющих сигналов - Просто управлять
На цветном графическом дисплее 2,4″ легко отслеживать состояние вентиляционной системы. Управлять вентиляционной установкой можно с помощью 6 механических кнопок на корпусе контроллера. Интерфейс меню понятен пользователю любого уровня подготовки, обеспечивая удобство эксплуатации. - Просто адаптировать
Можно настроить индивидуальные сценарии эксплуатации по графику смен, что является актуальным решением для коммерческих и промышленных объектов.
Технические характеристики и возможности
- Управление всеми элементами вентиляционной установки
- Конфигурирование алгоритма управления за несколько шагов через мастера настройки
- Мониторинг оперативных параметров, состояния системы, аварийных ситуаций
- Поддержка датчиков: термопары, термосопротивления, РТС, NTC, 4…20 мА, 0…10 B, 0…300 кОм
- Поддержка модулей расширения для увеличения функциональности: ПРМ и Мх110
- 8 × DI, 4 × AI, 8 × DO реле, 3 × AO напряжение
- 2 × RS-485 с открытой картой регистра, 1 × Ethernet
| Корпус |
|---|

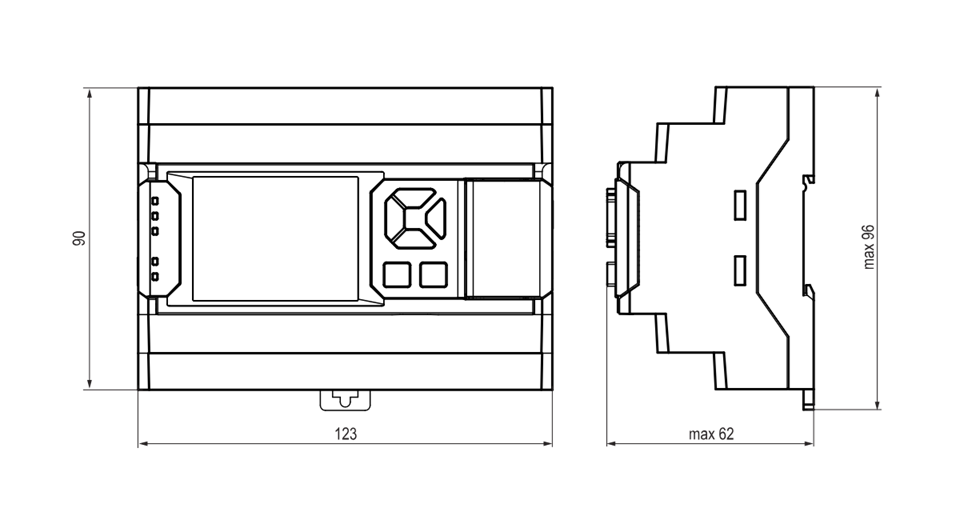

| Габаритные размеры |
123×90×57 мм компактный корпус шириной 7 din со съемными клеммниками и быстрой заменой батарейки |
| Тип дисплея и матрицы | графический (IPS LCD) |
| Количество отображаемых цветов | 65535 |
| Диагональ | 2,4“ |
| Разрешение | 320 × 240 пикселей |
| Поддерживаемые языки | русский, английский |
| Кнопки | 6 механических кнопок |
| Светодиоды | 3 сервисных, 2 пользовательских |
| Общие сведения |
|---|
| Средний срок службы | 8 лет |
| Питание | 24 В |
| Работа при температуре | -20 … + 55 ⁰С |
| Диапазон переменного питания | ~20…27 В (номинальное ~24 В, при 50 Гц) |
| Диапазон постоянного напряжения питания | =20...36 В (номинальное =24 В) |
| Минимальное время цикла | 1 мс |
| Часы реального времени | Есть |
| Подключение модулей расширения ПРМ |
до 2 шт. ПРМ-1 ПРМ-2 |
| Подключение модулей расширения Мх110 |
до 5 шт. МВ110-8Д МВ110-8А МУ110-16Р МУ110-32Р МУ110-6У |
| Конфигурирование | OwenConfigurator |
| Интерфейсы конфигурирования | microUSB, Ethernet |
| Дискретные входы DI |
|---|
| Количество | 8 |
| Подключаемые входные устройства |
коммутационные устройства: контакты кнопок, выключателей, герконов, реле и т.п. датчики типа «сухой контакт» датчики с выходом: push-pull, n-p-n, p-n-p |
| Номинальное напряжение питания | =24 В |
| Гальваническая развязка | групповая, по 4 входа |
| Электрическая прочности изоляции | 510 В |
| Аналоговые входы AI |
|---|
| Количество | 4 |
| Тип измеряемых сигналов | Pt1000, NTC, РТС, 4…20 мА, 0…10 В, 0…300 кОм и др. |
|
Период обновления значений всех каналов, не более |
1 мс |
| Гальваническая развязка | отсутствует |
| Дискретные выходы DO |
|---|
| Количество | 8 |
| Тип |
релейные нормально-разомкнутые (Р) транзисторные ключи n-p-n-типа (КТ) |
| Допустимый ток нагрузки, не более | |
| Релейные (Р) |
5 А при напряжении не более 250 В переменного тока, cosφ > 0,95 3 А при напряжении не более 30 В постоянного тока |
| Транзиторные (КТ) | 0,5 А при напряжении не более 40 В постоянного тока |
| Гальваническая развязка | |
| Релейные (Р) | индивидуальная |
| Транзиторные (КТ) | отсутствует |
| Электрическая плотность изоляции | |
| Релейные (Р) | 2300 В |
| Транзиторные (КТ) | - |
| Аналоговые выходы AO |
|---|
| Количество | 3 |
| Тип аналогового выхода | универсальный: 4...20 А/0...10 В |
| Разрядность ЦАП | 12 бит |
| Гальваническая развязка | индивидуальная |
| Электрическая прочность изоляции | 510 В |
| Коммуникационные интерфейсы |
|---|
| Ethernet | |
| Количество портов | 1 |
| Поддерживаемые протоколы | Modbus TCP |
| Режим работы | Master/Slave |
| RS-485 | |
| Количество портов | 2 |
| Поддерживаемые протоколы | Modbus RTU/ASCII |
| Режим работы | Master/Slave |
| Micro USB | |
| Количество портов | 1 |
