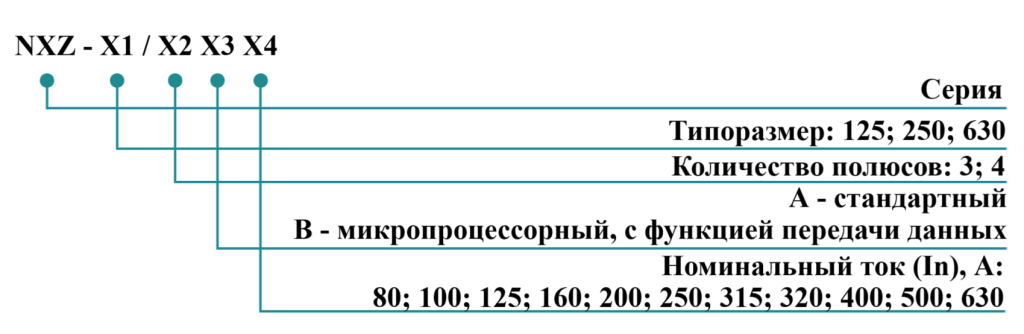

NXZ-
X
/4
Х
Х
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Устройства автоматического ввода резерва NXZ, 125-630А
Устройства автоматического ввода резерва (АВР) серии NXZ используются в трехфазных сетях переменного тока частотой 50 Гц с номинальным напряжением 400 В и ниже при номинальном токе до 630 А. Они могут автоматически переключать одну или несколько цепей нагрузки с одного источника питания на другой для обеспечения непрерывного питания подключенного оборудования.
Соответствуют требованиям ГОСТ IEC 60947-1-2014 «Аппаратура распределения и управления низковольтная. Часть 1. Общие правила», ГОСТ IEC 60947-6-1-2005 «Аппаратура распределения и управления низковольтная. Часть 6. Аппаратура многофункциональная. Раздел 1. Аппаратура коммутационная переключения», ГОСТ 30011.1-2012 (IEC 60947-1:2004) «Аппаратура распределения и управления низковольтная. Часть 6. Аппаратура многофункциональная. Раздел 1. Аппаратура коммутационная автоматического переключения. Подраздел 8.3»

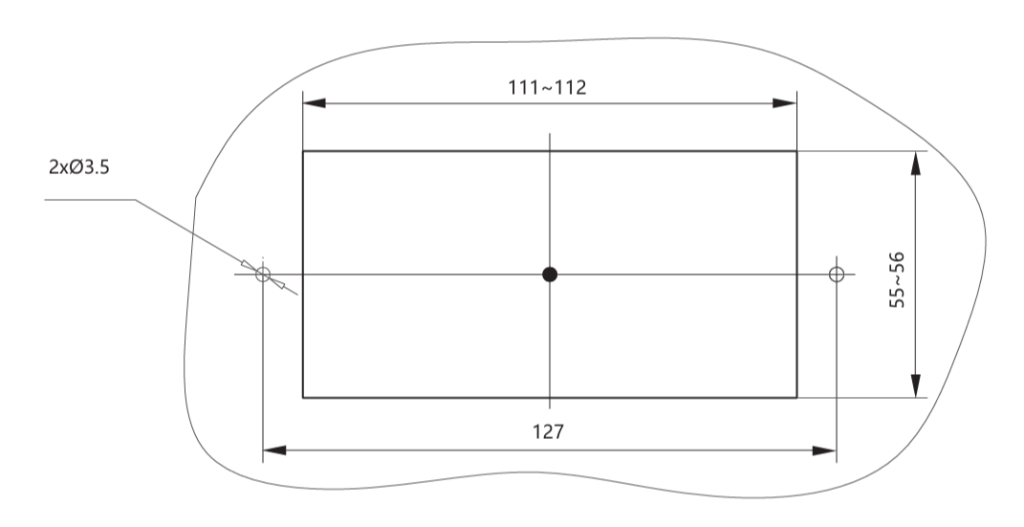

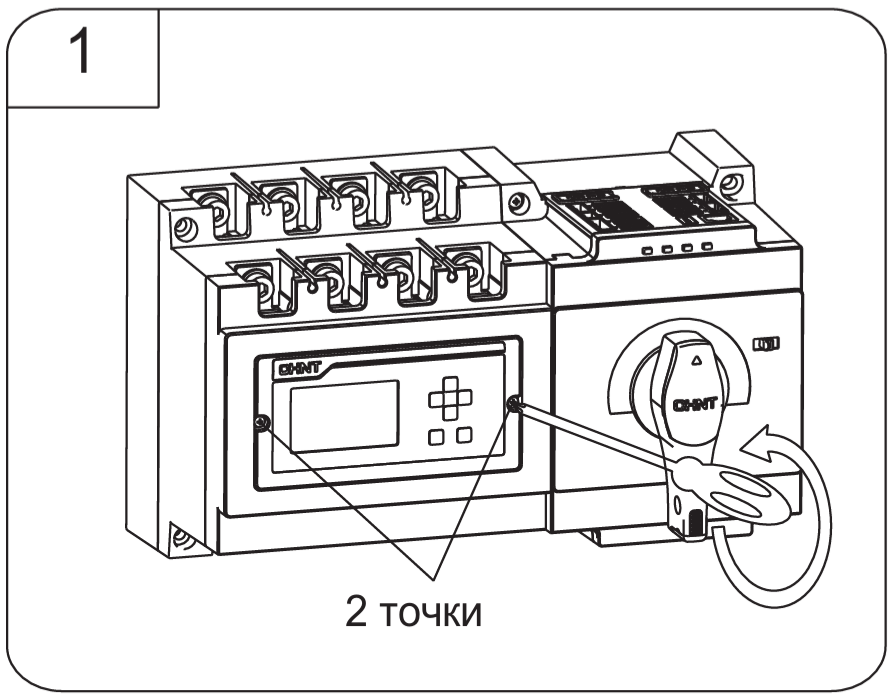

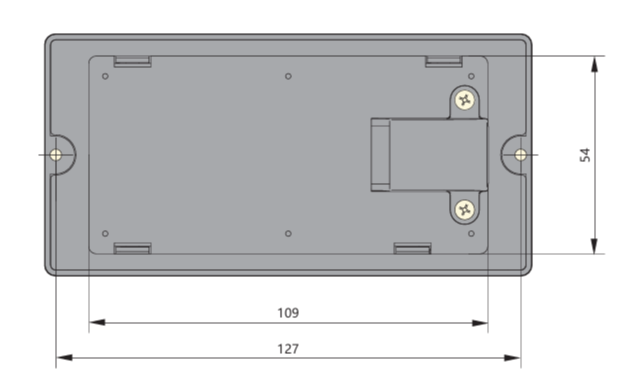

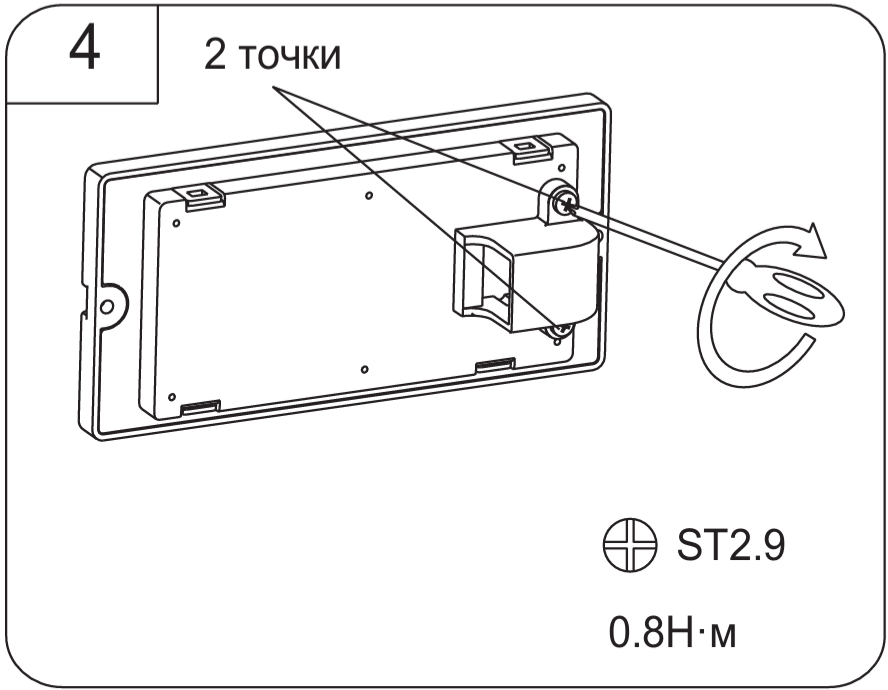

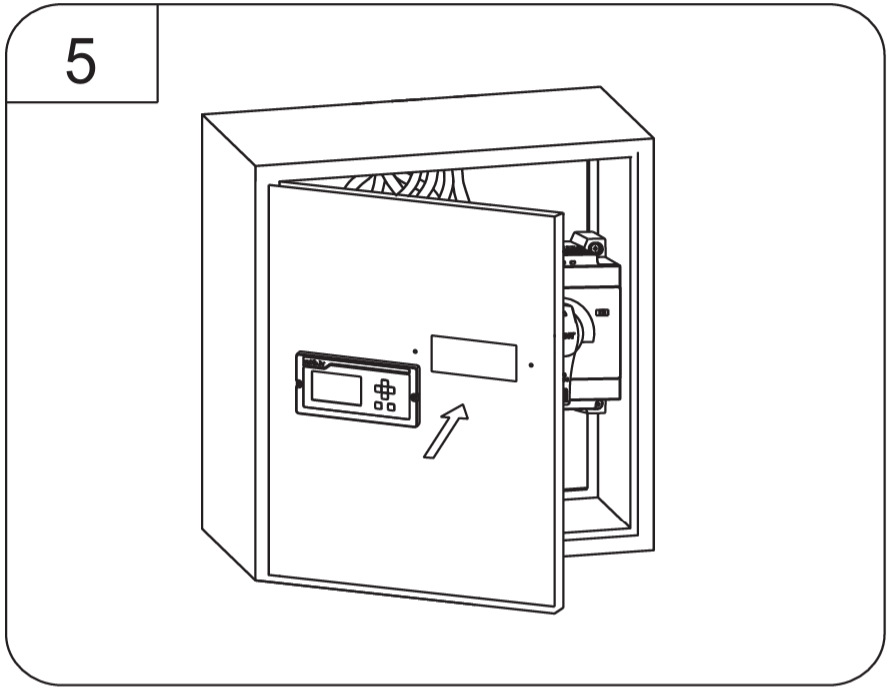

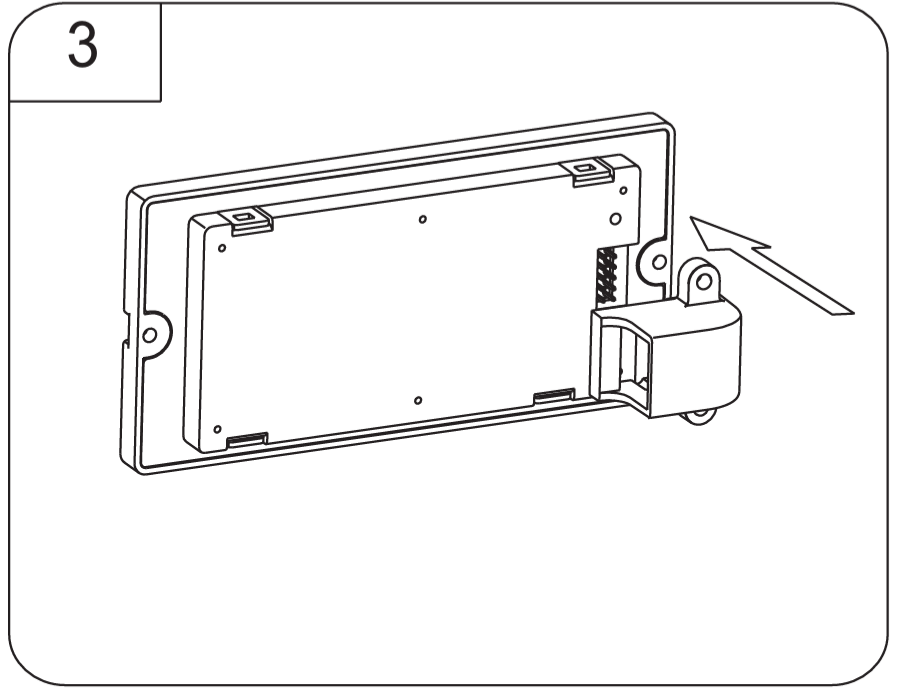

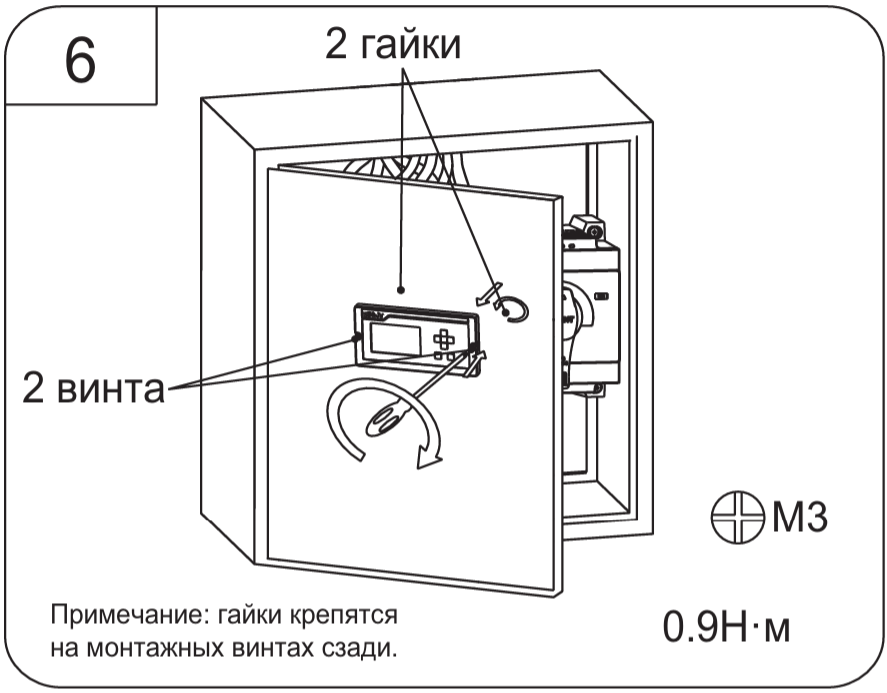

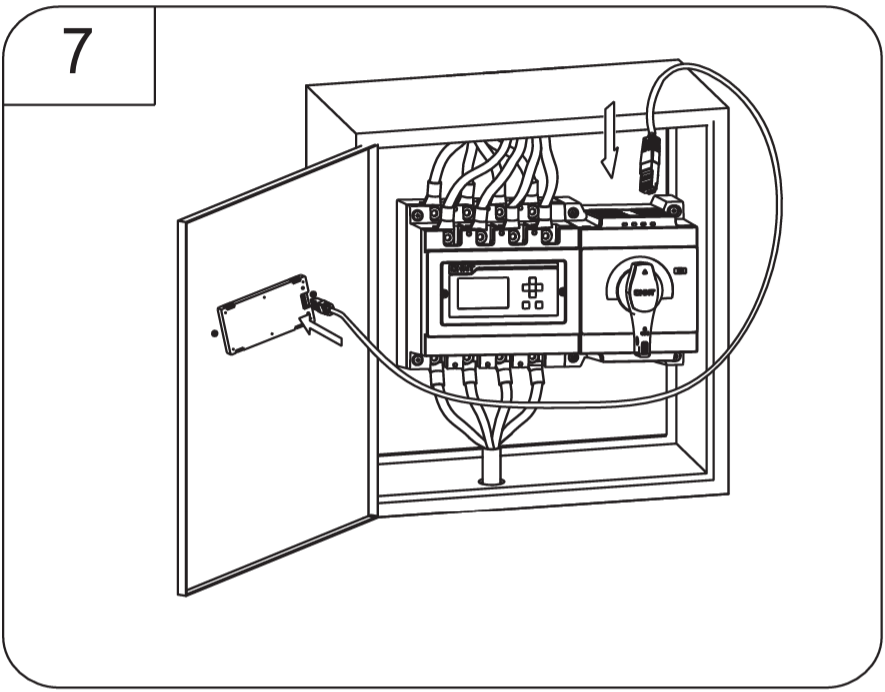

| Модель | NXZ-125 | NXZ-250 | NXZ-630 | |
|---|---|---|---|---|
| Номинальный ток (In), A | 80, 100, 125 | 160, 200, 250 | 315, 320, 400, 500, 630 | |
| Номинальное напряжение (Ue), В | 400AC, 50 Гц | |||
| Номинальное напряжение изоляции (Ui), В | 800AC | |||
| Номинальное импульсное выдерживаемое напряжение (Uimp), кВ | 8 | |||
| Категория применения | AC-33B | |||
| Количество полюсов | 3/4 | |||
| Номинальный условный ток короткого замыкания (Inc), кA | 100 | |||
| Номинальная предельная наибольшая отключающая способность (Icu), кA | 20 | 30 | 50 | |
| Номинальный кратковременно выдерживаемый ток (Icw/ 0,2 с), кA | 10 | 10 | 25 | |
| Время переключения контактов, с | 0,6x(1±50%) | 1x(1±10%) | 1,5x(1±10%) | |
| Рабочее время переключения контактов, с | 1,2x(1±10%) | 2,1x(1±10%) | 3,3x(1±10%) | |
| Общая износостойкость, циклов ВО | 8500 | 7000 | 3000 | |
| Электрическая износостойкость, циклов ВО | 1500 | 1000 | 1000 | |
| Габаритные размеры, Ширина x Высота x Глубина (мм) | 245x130x126 | 295x175x175 | 430x272х230 | |
| Характеристики устройства АВР | Тип устройства | Тип A (стандартный), тип B (микропроцессорный) | ||
| Тип дисплея | Встроенный, выносной | |||
| Ном. напряжение управления (Us), В | 230АС при 50/60 Гц | |||
| Диапазон напряжения управления | (0,85÷1,1)Us | |||
| Функция | Тип А (стандартный) | Тип B (микропроцессорный) |
|---|---|---|
| Ручное/автоматическое переключение | ■ | ■ |
| Положение главных контактов | ||
| Основной ввод включен, резервный ввод отключен | ■ | ■ |
| Резервный ввод включен, основной ввод отключен | ■ | ■ |
| Оба ввода отключены | ■ | ■ |
| Автоматическое управление | ||
| Контроль основного источника питания | Отключение/обрыв фазы | Отключение/обрыв фазы |
|
напряжения, пониженное напряжение, повышенное |
напряжения, пониженное напряжение, повышенное |
|
| напряжение | напряжение | |
| Контроль резервного источника питания | Отключение/обрыв фазы | Отключение/обрыв фазы |
|
напряжения, пониженное напряжение, повышенное |
напряжения, пониженное напряжение, повышенное |
|
| напряжение | напряжение | |
| Автоматический переход с основного ввода | ■ | ■ |
| Автоматическое переключение и неавтоматическое восстановление работы | ■ | ■ |
| Сеть - сеть | ■ | ■ |
| Сеть - генератор | ■ | ■ |
| Переключение при обнаружении отключения/обрыва фазы напряжения | ■ | ■ |
| Переключение при пониженном напряжении | ■ | ■ |
| Переключение при повышенном напряжении | ■ | ■ |
| Регулируемая задержка переключения | ■ | ■ |
| Задержка переключения | 0-300 с, регулируемая | 0-300 с, регулируемая |
| Задержка возврата в исходное положение | 0-300 с, регулируемая | 0-300 с, регулируемая |
| Управление генератором | ■ | ■ |
| Связь с противопожарной системой | ■ | ■ |
| Индикация | ||
| Индикация положений «Включен основной», ««Включен резервный», «Отключены оба ввода» | ■ | ■ |
| Индикация питания от основного/резервного источника | ■ | ■ |
| Индикация настройки параметров | ■ | ■ |
| Другое | ||
| Функция обмена данными | - | ■ |
| Дисплей | Светодиодный | Светодиодный |

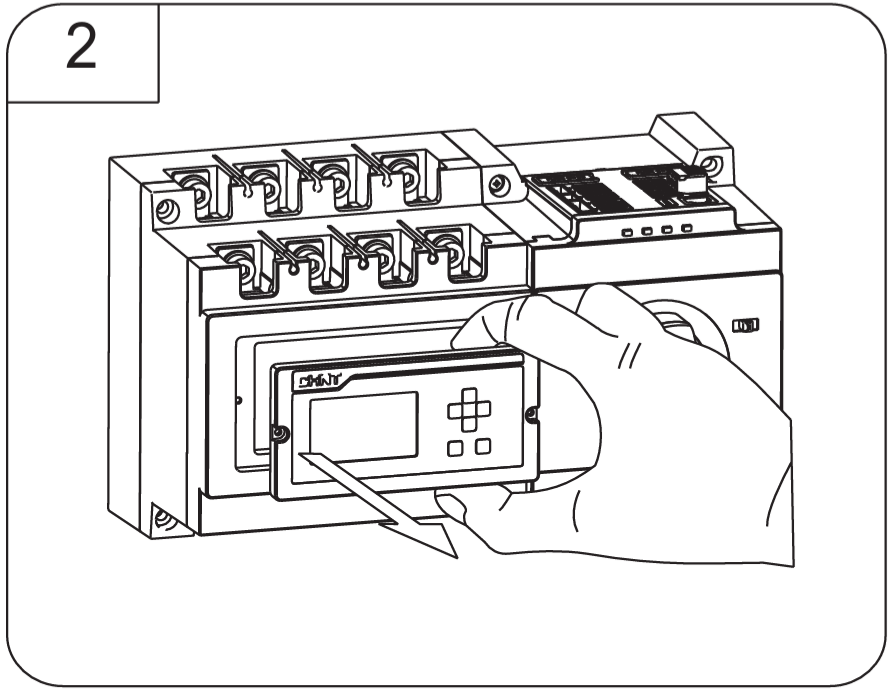

2 Индикатор настройки параметров
3 Индикатор включения генератора
4 Индикатор включения противопожарной системой
5 Отображение параметров основного источника питания: отображение напряжения и времени задержки переключения основного источника питания в рабочем состоянии; отображение параметров в режиме настройки
6 Отображение параметров резервного источника питания: отображение напряжения и времени задержки переключения при возврате с резервного источника питания к основному в рабочем состоянии; отображение параметров в режиме настройки
7 Кнопка настройки (вход в меню настройки параметров)
8 Кнопка выбора автоматического/ручного режима переключения: используется для выбора режима переключения при питании с основного источника; используется для сохранения параметра и входа в режим настроек
9 Кнопка «-» (Off-position): в ручном режиме управления оба источника питания являются основными, нажатие этой кнопки переводит устройство в состояние ОТКЛ; в режиме настройки это кнопка уменьшения значения параметра
10 Кнопка переключения на основной источник питания: в режиме ручного управления, когда устройство подключено к резервному источнику (для переключения на основной источник питания нужно нажать эту кнопку); в режиме настройки параметров это кнопка перехода на страницу вверх в меню
11 Кнопка переключения на резервный источник питания: в режиме ручного управления, когда устройство подключено к основному источнику (для переключения на резервный источник питания нужно нажать эту кнопку); в режиме настройки параметров это кнопка перехода на страницу вниз в меню
12 Кнопка «+»; в режиме настройки это кнопка увеличения значения параметра

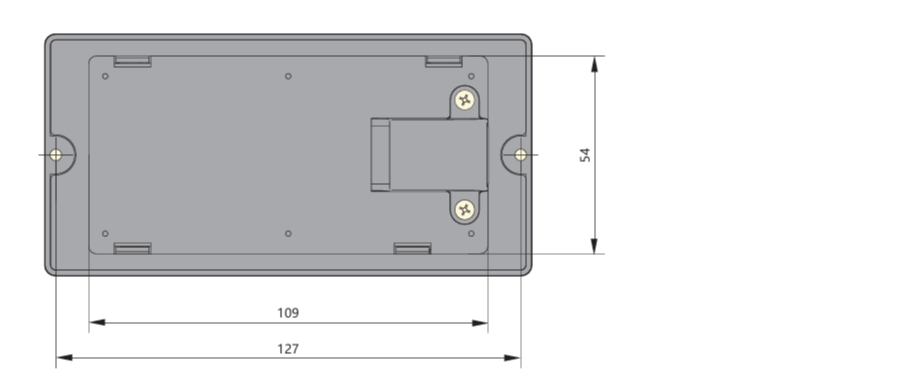

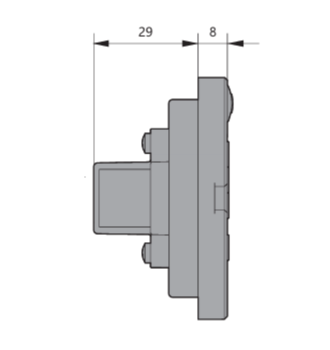

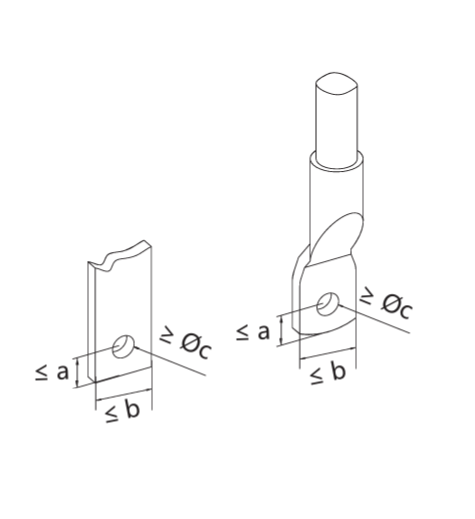

| Модель | a | b | c |
|---|---|---|---|
| NXZ-125 | 8 | 21,5 | 6 |
| NXZ-250 | 10 | 27,5 | 8 |
| NXZ-630 | 15 | 43 | 12 |

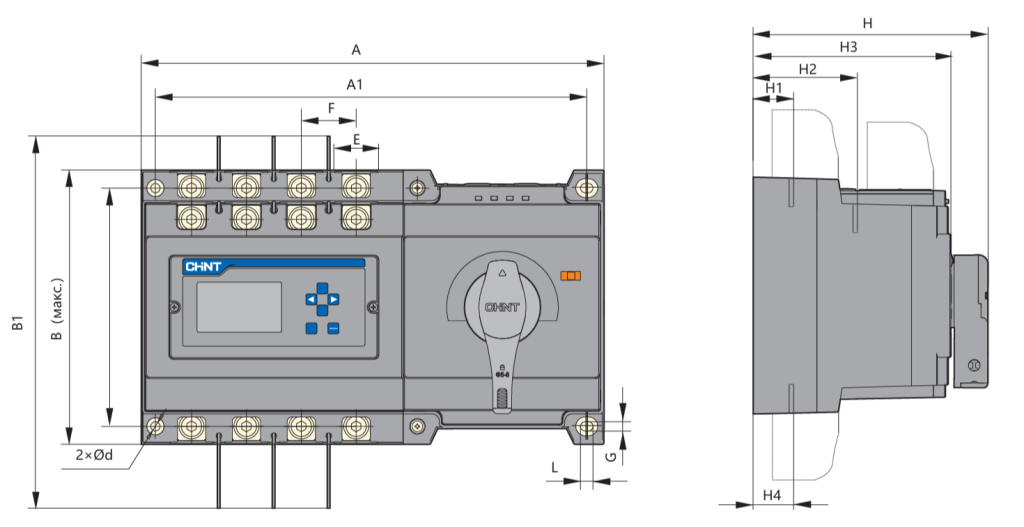

| Серия | A | A1 | B | B1 | D | E | F | G | L | H | H1 | H2 | H3 | H4 | d |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NXZ-125 | 245 | 229,5 | 130 | 220 | 113 | 21,5 | 30 | 4,5 | 5,5 | 126 | 21 | 71 | 107,5 | 21 | 4,5 |
| NXZ-250 | 295 | 275 | 175 | 304 | 152 | 27,5 | 35 | 6 | 8 | 175 | 29 | 99 | 146 | 29 | 6 |
| NXZ-630 | 430 | 400 | 272 | 461 | 240 | 43 | 58 | 9 | 13 | 230 | 41 | 131 | 192 | 41 | 9 |

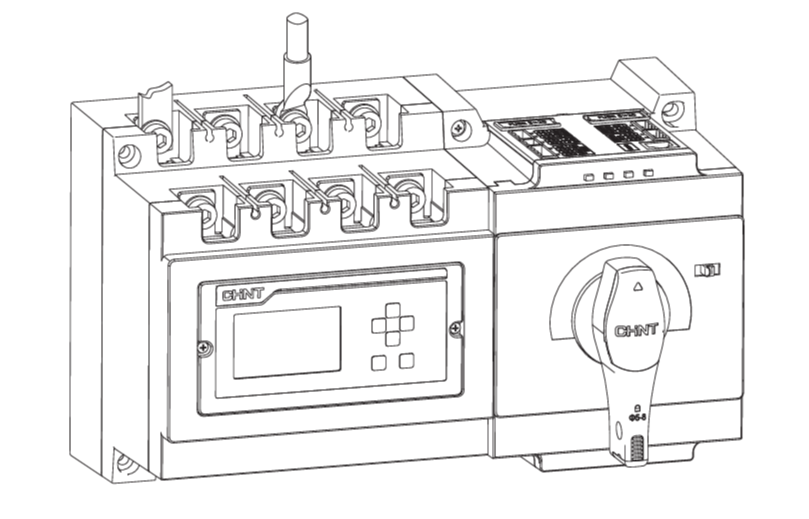

▶ Источники питания подключается сверху устройства АВР; нагрузка подключается снизу. Устройство АВР может устанавливаться вертикально или горизонтально.
▶ При подключении устройства АВР важно соблюдать правильность чередования фаз и проводника N. Кабели подключения должны представлять собой одну жилу, покрытую ПВХ-оболочкой, или медную шину аналогичного сечения.
1. Температура окружающей среды: от -5 до +40 °C.
2. Возможен заказ специального исполнения устройств для эксплуатации при температурах от -25 до +70°C, которые также следует применять с учетом коэффициентов, приведенных в таблицах изменения номинальных параметров.
3. Высота над уровнем моря: до 2000 м.
4. При необходимости работы на высоте, превышающей 2000 м, изделие следует использовать с учетом значений, приведенных в таблице снижения номинальных характеристик на разных высотах.
5. Атмосферные условия: Относительная влажность воздуха не должна превышать 50% при температуре окружающей среды +40 °C. Относительная влажность может быть выше при меньших значениях температур. Среднемесячная максимальная относительная влажность в самый влажный месяц не должна превышать 90%, а среднемесячная минимальная температура должна быть равной +20 °C.
6. Следует предусмотреть специальные меры предотвращения образования конденсата при изменении температуры.
7. Степень загрязнения: 3.
8. Категория установки:
- выключателя главной цепи: IV;
- выключателя вторичной цепи: III;
- устройства АВР: II.
- электромагнитная совместимость (ЭМС): AC-33B;
- устойчивость к электростатическим разрядам (МЭК 61000-4-2): уровень 2;
- устойчивость к электромагнитным помехам в радиочастотном диапазоне (МЭ К 61000-4-3): уровень 3;
- кратковременные выбросы во время переходных процессов (МЭК 61000-4-4 ): уровень 3;
- броски напряжения (МЭК 61000-4-5): уровень 3;
- устойчивость к электромагнитным помехам в радиочастотном диапазоне (МЭ К 61000-4-6): уровень 3;
- класс излучения помех (CISPR11): класс B.
