Описание
Реверсивный рубильник с блоком АВР с приоритетом первого ввода для дизель-генер. NH40 (SZ)
Реверсивные разъединители серии NH40SZ предназначены для применения в сетях 50/60 Гц, напряжением до 690 В переменного тока и до 440 В постоянного тока. При условных тепловых токах до 3150 А. Используются для нечастого включения и отключения цепи и изоляции источника электроснабжения.
Совместимые стандарты:
Соответствуют требованиям ГОСТ IEC 60947-1-2014 «Аппаратура распределения и управления низковольтная. Часть 1. Общие правила», ГОСТ Р 50030.3-2012 (МЭК 60947-3:2008) «Аппаратура распределения и управления низковольтная.
Часть 3. Выключатели, разъединители, выключатели-разъединители и комбинации их с предохранителями», ГОСТ IEC 609475-1-2014 «Аппаратура распределения и управления низковольтная. Часть 5-1. Аппараты и коммутационные элементы цепей управления. Электромеханические устройства цепей управления».
1. Реверсивный рубильник с блоком АВР с приоритетом первого ввода NH40-125/3SZ II, 3P, 125А
Выключатель-разъединитель серии NH40, условный тепловой ток 100А, 3-х полюсный с центральным управлением с выносной рукояткой.
2. Реверсивный рубильник с блоком АВР с приоритетом первого ввода для дизель-генер. NH40-160/3SZ III
Выключатель-разъединитель серии NH40, условный тепловой ток 1600А, 3-х полюсный с центральным управлением со стандартной рукояткой.
3. Реверсивный рубильник с электроприводом NH40-1000/4SZ, 4P, 1000А
Выключатель-разъединитель серии NH40, условный тепловой ток 200А, 4-х полюсный с центральным управлением с выносной рукояткой.
| Ток термической стойкости (Ith), A | 16 | 32 | 40 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Соответствующий предохранитель (Ie), A | 16 | 32 | 40 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| Номинальное напряжение изоляции (Ui), В | 1000 | 1000 | |||||||||||||||||||
| Номинальное импульсное напряжение (Uimp), В | 8 | 12 | |||||||||||||||||||
| Номинальное рабочее напряжение (Ue), (Us), В | Ue=400; Us=220 | ||||||||||||||||||||
| Номинальный кратковременно выдерживаемый ток (Icw), кА | 8 | 10 | 12,6 | 50 | 50 | ||||||||||||||||
| Время срабатывания, с | ≤ 2 | ≤ 3 | |||||||||||||||||||
| Номинальная мощность, Вт | Запуск | 300 | 325 | 355 | 400 | 600 | |||||||||||||||
| Стандарт | 55 | 62 | 74 | 90 | 120 | ||||||||||||||||
| Приводное усилие (N) | 30~50 | 40~60 | 65~100 | 75~120 | 200~300 | 250~400 | |||||||||||||||

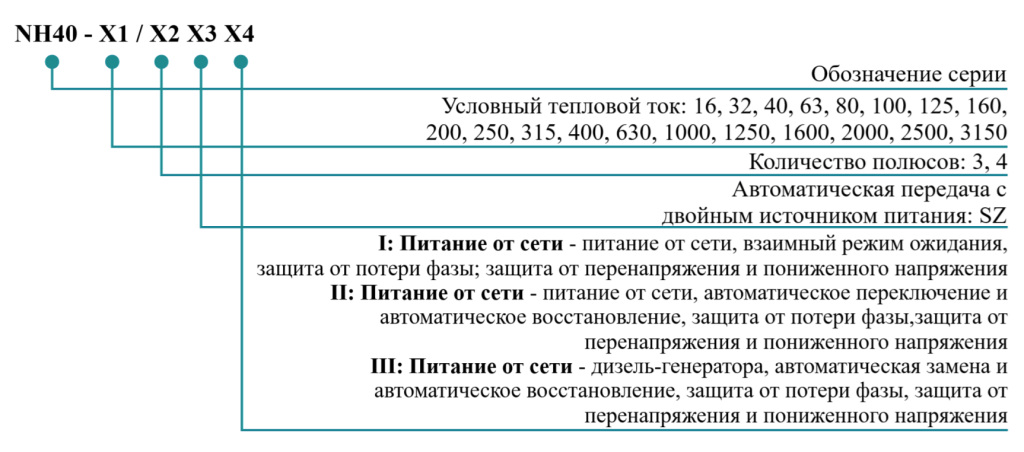

Существует два типа переключателей: трехполюсные и четырехполюсные (три полюса + переключаемый нейтральный полюс). Четыре типа управления (общий тип, I, II, III тип).
a. Переключатель применяется к системам автоматической замены и автоматического восстановления основного источника питания - резервного источника питания (включая ручной масляный генератор; Примечание: Ручной масляный генератор не обязательно использовать с переключателями типа III). Блок питания I предшествует. При нормальном питании I он включается; при сбое питания I и нормальном питании II переключатель переключается на питание II ; при возобновлении питания I переключатель автоматически переключается на питание I.
a. Переключатель применяется к взаимному резервированию систем электроснабжения. Когда переключатель находится в положении «0», включается питание I. При сбое питания I и нормальном питании II переключатель переключается на питание II; когда питание II включено и питание I возобновляется, переключатель автоматически не переключается на питание I, он переключается на питание I только при сбое питания II. Основной источник питания переключается на резервный источник питания (задержка плавно регулируется в диапазоне от 1 до 999 секунд), резервный источник питания переключается на основной источник питания (задержка плавно регулируется в диапазоне от 1 до 999 секунд).
b. Функция защиты от обнаружения потери фазы, функции защиты от перенапряжения и пониженного напряжения.
a. Переключатель применяется для автоматической замены и автоматического восстановления электроснабжения - системы электроснабжения. Блок питания I предшествует. При нормальном питании I он включается; при сбое питания I и нормальном питании II переключатель переключается на питание II; при возобновлении питания I переключатель автоматически переключается на питание I. Основной источник питания переключается на резервный источник питания (задержка плавно регулируется диапазоне от 1 до 999 секунд), резервный источник питания переключается на основной источник питания (задержка плавно регулируется в диапазоне от 1 до 999 секунд).
b. Функции защиты от трехфазного перенапряжения, пониженного напряжения и обнаружения потери фазы.
a. Переключатель применяется к системам взаимного ожидания или автоматической замены и автоматического восстановления питания от сети - маслогенератор (автоматический маслогенератор с сигналами). Предшествует блок питания I (сетевой источник питания). При сбое питания I выключатель подает сигнал на запуск маслогенератора. Маслогенератор имеет функцию задержки прогрева (плавно регулируется в диапазоне 0 ~ 180 с. После запуска маслогенератора переключатель переключается на питание II (маслогенератор). Когда питание I возобновляется, переключатель автоматически переключается на питание I, генератор масла автоматически останавливается после задержки охлаждения (плавно регулируется в диапазоне 0 ~ 180 с).
b. Функции защиты от трехфазного перенапряжения и пониженного напряжения для электросети и масляного генератора.
▶ Функции автоматического, дистанционного и ручного управления.
▶ Задержка сигнала обнаружения на 0,5 с для предотвращения неправильной работы.
▶ Положение пульта дистанционного управления «0» в автоматическом режиме.
▶ Ключевой переключатель для выбора режима работы.

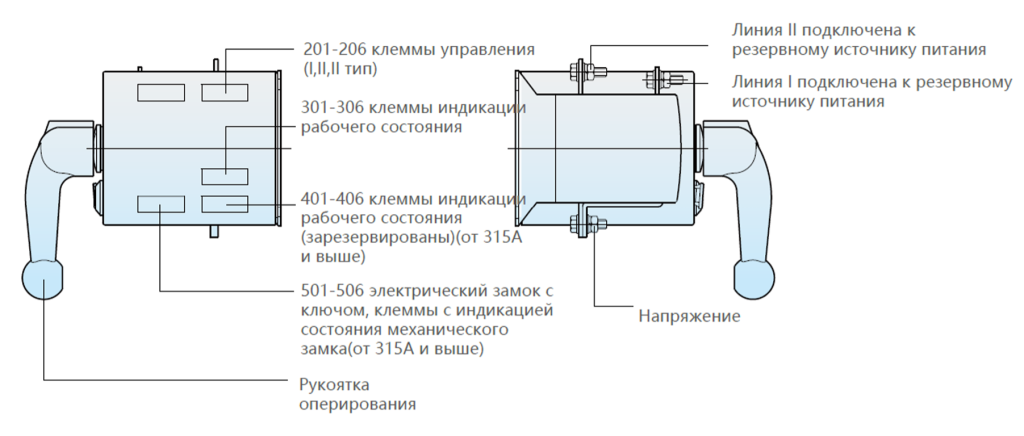

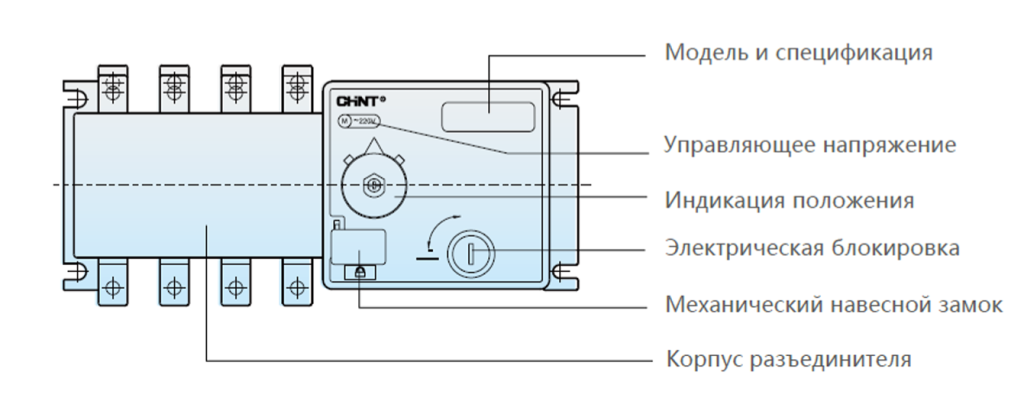

b. Рукоятка управления. При управлении выключателем рукояткой управления электрический замок должен находиться в положении «Ручной».
c. Механический навесной замок. Перед проведением технического обслуживания переведите переключатель в положение 0 с помощью рукоятки управления, потяните вверх конструкцию навесного замка и заблокируйте навесной замок. (Поднятие механического замка отключает источник питания внутреннего управления выключателем, так что им нельзя управлять электрически или вручную).
d. Индикация положения. Указывает рабочее положение (I; 0; II) выключателя.
e. Управляющее напряжение. Класс управляющего напряжения переключателя составляет 220 В переменного тока.
f. Корпус переключателя. Передняя часть представляет собой линию I, которая подключена к «Обычному источнику питания»; задняя часть представляет собой линию II, которая подключена к «Резервному источнику питания».

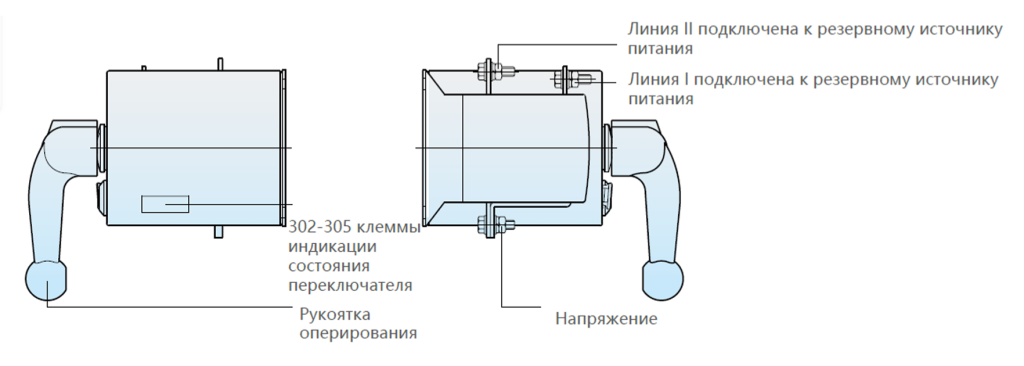

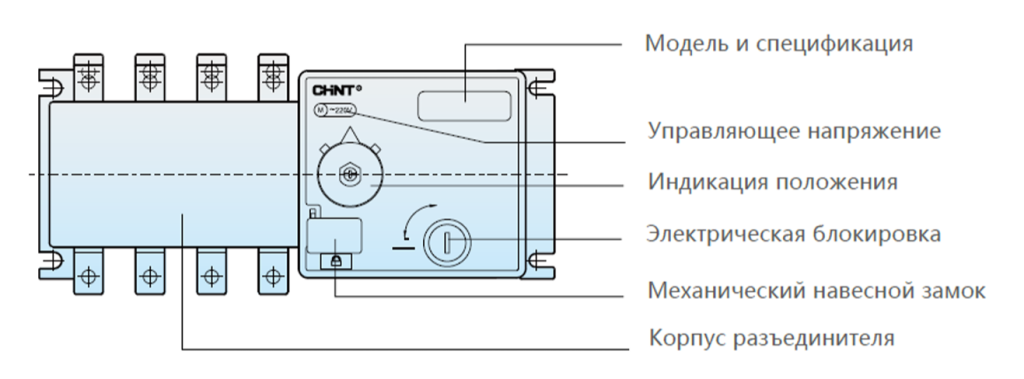

b. Рукоятка управления. При управлении выключателем рукояткой управления электрический замок должен находиться в положении «Ручной».
c. Механический навесной замок. Перед проведением технического обслуживания переведите переключатель в положение 0 с помощью рукоятки управления, потяните вверх конструкцию навесного замка и заблокируйте навесной замок. (Поднятие механического замка отключает источник питания внутреннего управления выключателем, так что им нельзя управлять электрически или вручную).
d. Индикация положения. Указывает рабочее положение (I; 0; II) выключателя.
e. Управляющее напряжение. Класс управляющего напряжения переключателя составляет 220 В переменного тока.
f. Корпус переключателя. Передняя часть представляет собой линию I, которая подключена к «Обычному источнику питания»; задняя часть представляет собой линию II, которая подключена к «Резервному источнику питания».
1. Реверсивный разъединитель - 1шт.
2. Вспомогательный контакт - 1шт.
3. Паспорт - 1шт.
1. Температура эксплуатации и хранения от -5 до +40 °C; среднее значение в течение 24 часов не должно превышать +35 °C;
2. Относительная влажность: ≤ 50% при +40 °C, ≤ 90% при +20 °C.
3. Высота над уровнем моря: ≤ 2000 м.
4. Степень загрязнения: 3.
5. Рабочая атмосфера: не должна содержать опасных газов и/или паров, проводящей или взрывоопасной пыли. Не допускается высокий уровень механических вибраций.
