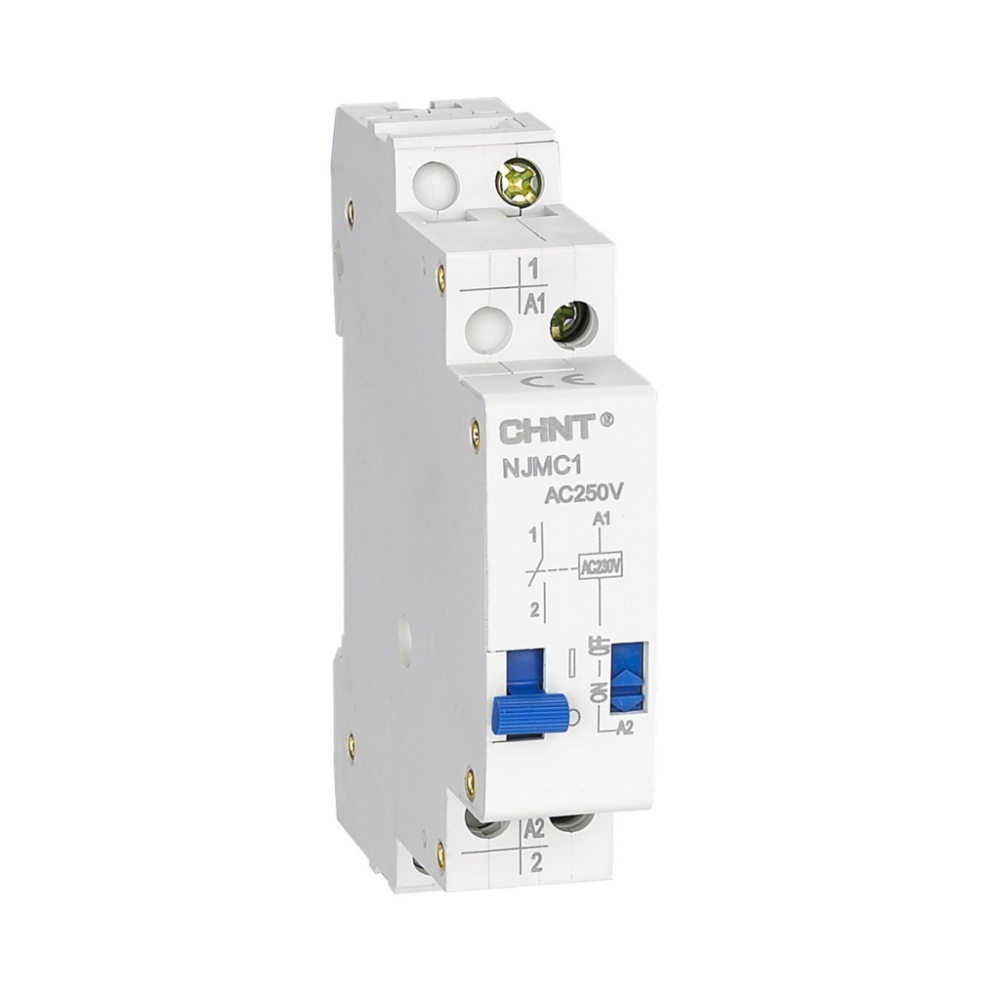

Импульсное реле NJMC1
Импульсные реле NJMC1 применяются в сетях переменного/постоянного тока с номинальным током от 16 до 32 А для управления освещением, электроустановками и т.п. из нескольких мест по двухпроводной линии при помощи параллельно соединенных кнопочных выключателей.
| Название параметра | Значение | ||
|---|---|---|---|
| Соответствие стандартам | ГОСТ IEC 60947-5-1 | ||
| Номинальный рабочий ток (Ie), А в категории применения AC-1 | 16; 32 | ||
| Количество полюсов | 1P; 2P; 3P; 4P | ||
| Номинальное напряжение катушки управления (Us), В | AC | 12; 24; 48; 130; 220; 230; 240; 380 | |
| DC | 6; 12; 24; 48; 110; 127; 220 | ||
| Продолжительность импульса | от 50 мс до 1 с (рекомендуется 200мс) | ||
| Напряжение срабатывания | 85÷110% Us | ||
| Диапазон выдержки времени | 0,1÷10с; 10÷120с; 0,5÷8 мин. | ||
| Точность настройки, % | 1 | ||
| Механическая износостойкость, тысяч циклов ВО | 1000 | ||
| Электрическая износостойкость, тысяч циклов ВО | 100 | ||
| Категория размещения | II | ||
| Степень загрязнения | 2 | ||

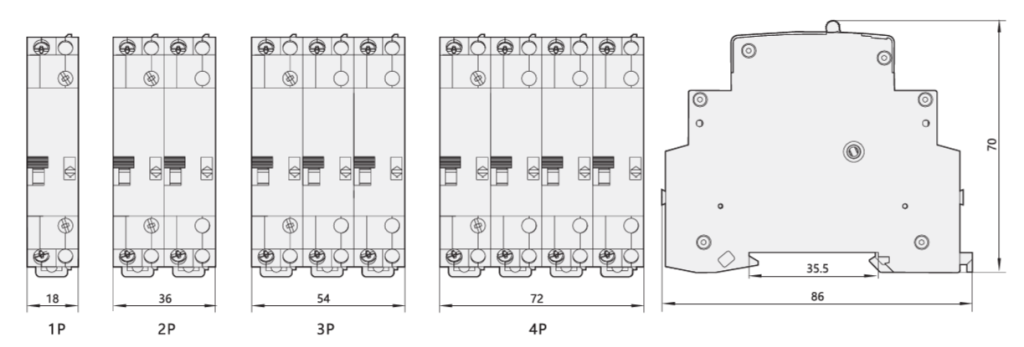

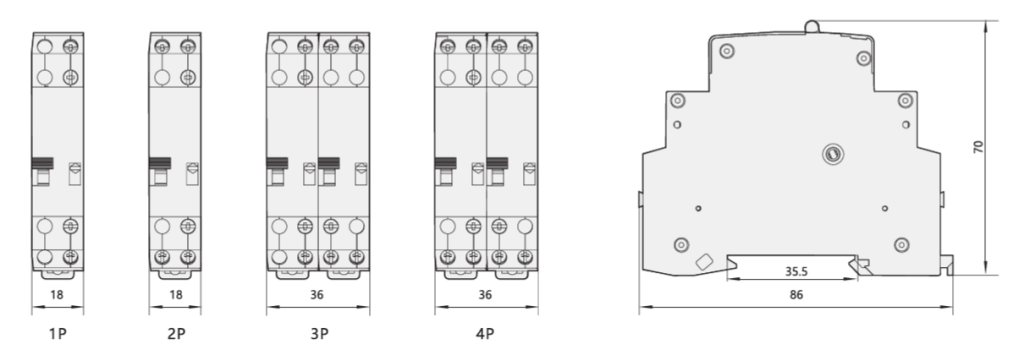

| Установка и присоединения | Установка | На DIN-рейку 35 мм | |
| Сечение медного кабеля, мм2 | 1,0 | ||
| Момент затяжки винтов, Нм | 0,8 | ||
▶ Монтаж должен выполняться квалифицированным электротехническим персоналом;
▶ Запрещается устанавливать изделие в местах, где присутствуют влага, конденсат, а также горючие и взрывоопасные газы;
▶ При установке и техническом обслуживании изделия напряжение питания необходимо отключить;
▶ Запрещается прикасаться к токоведущим деталям во время работы изделия;
▶ Хранение, установку и эксплуатацию изделия необходимо проводить в соответствии с номинальным напряжением источника питания и в условиях, указанных в руководстве пользователя.
1. Температура эксплуатации: от -25°С до +55°С
2. Высота над уровнем моря: не более 2000 м
3. Степень загрязнения: 2.
4. Степень защиты: IP20
