Дифференциальный автомат NB1L, 6-63А, 6-10кА
Много
Нашли дешевле?
NB1L -
X
X
X
X
тип
X
X
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Дифференциальные автоматы серии NB1L, 6-63А, 6-10кА
- Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков, обеспечивают:
- В исполнениях с уставками срабатывания 30 и 100 мА защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования;
- В исполнении с уставкой срабатывания 300 мА защиту от пожара из-за возгорания изоляции токоведущих частей;
- Защиту от перегрузки и короткого замыкания.
- Выбор класса
- АС - защита только от синусоидальных переменных токов утечки
- А - как от синусоидальных, так и от пульсирующих постоянных токов утечки
- Кривая В 3-5 ln - Защита цепей от перегрузок и коротких замыканий, защита протяженных кабелей систем электроснабжения со системами заземления TN и IT.
- Кривая С 5-10 ln - Защита цепей от перегрузок и коротких замыканий, защита резистивных и индуктивных нагрузок с низким импульсным током.
|
Соответствие стандартам |
ГОСТ Р 51327.1 (МЭК 61009-1) |
|
номинальное напряжение изоляции Ui, В |
500 |
|
номинальное импульсное выдерживаемое напряжение (1.2/50) Uimp, кВ |
6 |
|
номинальное напряжение Ue, В |
230/400 |
|
номинальная частота, Гц |
50/60 |
|
номинальный ток In, A |
6-63 |
|
количество полюсов |
1P+N, 2P, 3P, 4P |
|
тип (АС - пер. ток, А - пер. и пульс. пост ток) |
AC, A |
|
номинальный отключающий дифференциальный ток I△n,A |
0.03, 0.1, 0.3 |
|
номинальный дифференциальный ток отключения и включения I△m, А |
500 (In≤40A) |
|
630 (In＞40A) |
|
|
номинальная отключающая способность короткого замыкания lcn,кА |
6 / 10 |
|
характеристики срабатывания электромагнитного расцепителя |
B, C |
|
время отключения менее I△n, c |
≤0.1 |
|
категория загрязнения среды |
2 |
|
электрическая износостойкость |
2 000 |
|
механическая износостойкость |
2 000 |
|

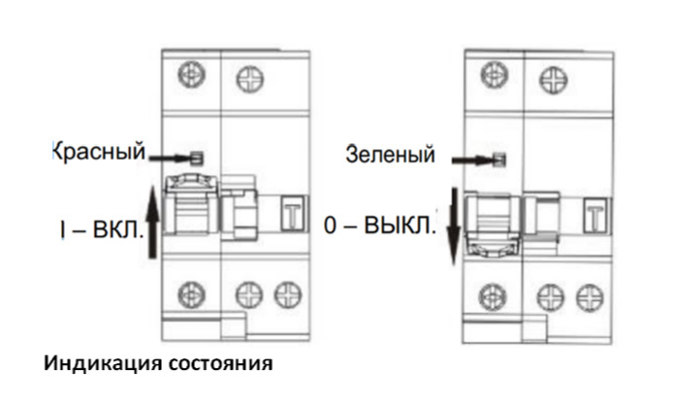

индикатор дифференциального тока |
Да |
|
степень защиты |
IP20 |
|
рабочая температура, ℃ |
-25...+40 |
|
температура хранения， ℃ |
-25...+70 |
|
сечение зажимов для медного кабеля |
1-25 мм2 |
|
AWG 18-3 |
|
|
сечение верхних/нижних зажимов для шины |
10 мм2 |
|
AWG 18-8 |
|
|
момент затяжки зажимов |
2 Н·м |
|
18 In-Ibs. |
|
|
|
|
Характеристика В |
Характеристика С |
|
Температура |
-10℃ |
0℃ |
10℃ |
20℃ |
30℃ |
40℃ |
50℃ |
60℃ |
|
Коэффициент температурной компенсации |
1.20 |
1.15 |
1.10 |
1.05 |
1.00 |
0.95 |
0.90 |
0.85 |
|
Зависимость номинального тока выключателей от температуры окружающей среды. |
||||||||
