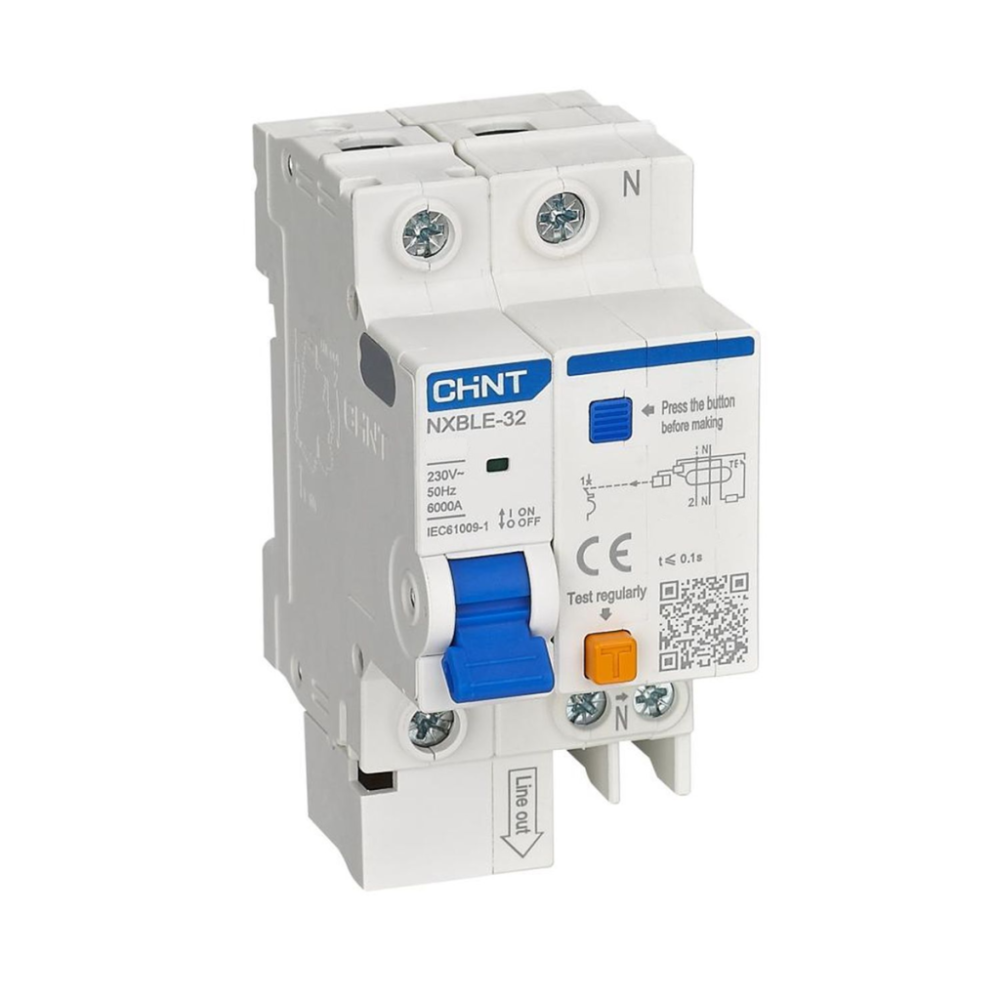

Дифференциальный автомат NXBLE-32, 6-32А, 6кА
Автоматические выключатели дифференциального тока (АВДТ) серии NXBLE-32 применяются в электрических цепях с напряжением до 400 В и частотой 50 Гц, с номинальным током до 32А. Они предназначены для защиты от сверхтока, а также людей от поражения электрическим током и оборудования от возгорания.
| Название параметра | Значение | |
|---|---|---|
| Соответствие стандартам | ГОСТ P 51327.1 (МЭК 61009-1) | |
| Номинальный ток (In), А | 6; 10; 16; 20; 25; 32 | |
| Номинальный отключающий дифференциальный ток (I∆n), мА | 30; 100; 300 | |
| Количество полюсов | 1P+N; 2P; 3Р; 3Р+N; 4Р | |
| Тип АВДТ | AC | |
| Тип устройства | Электронные | |
| Времятоковые характеристики | B; С; D | |
| Номинальная наибольшая предельная отключающая способность (Icu), А | 6000 | |
| Номинальная наибольшая рабочая отключающая способность (Ics), А | 6000 | |
| Номинальное рабочее напряжение (Ue), В | 230 (1P+N; 2P); 400 (3P; 3P+N; 4P) | |
| Номинальное импульсное напряжение (Uimp), кВ | 4 | |
| Номинальная частота (f), Гц | 50 | |
| Время отключения I∆n, c | ≤ 0,1 | |
| Механическая износостойкость, циклов ВО | 20000 | |
| Электрическая износостойкость, циклов ВО | 10000 | |
| Индикатор аварийного срабатывания | Да | |
| Степень загрязнения | 2 | |

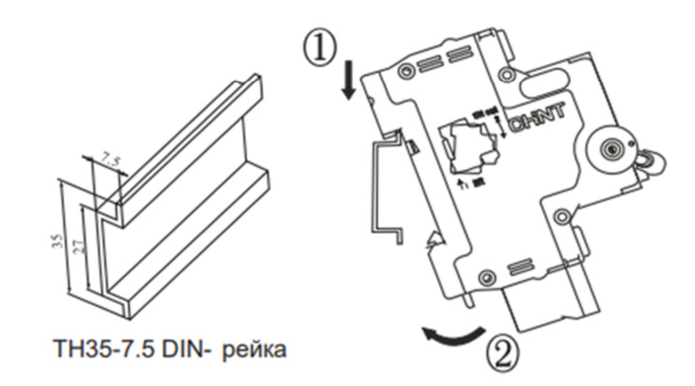

| Установка и присоединение | Установка | На DIN-рейку 35 мм |

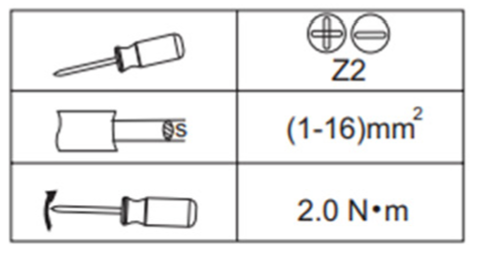

| Сечение медного кабеля для верхних/нижних зажимов, мм2 | 1÷16 | |
| Сечение шин для верхних/нижних зажимов, мм2 | 10 | |
| Момент затяжки винтов, Нм | 2,0 | |
| Подключение нагрузки | Cнизу | |

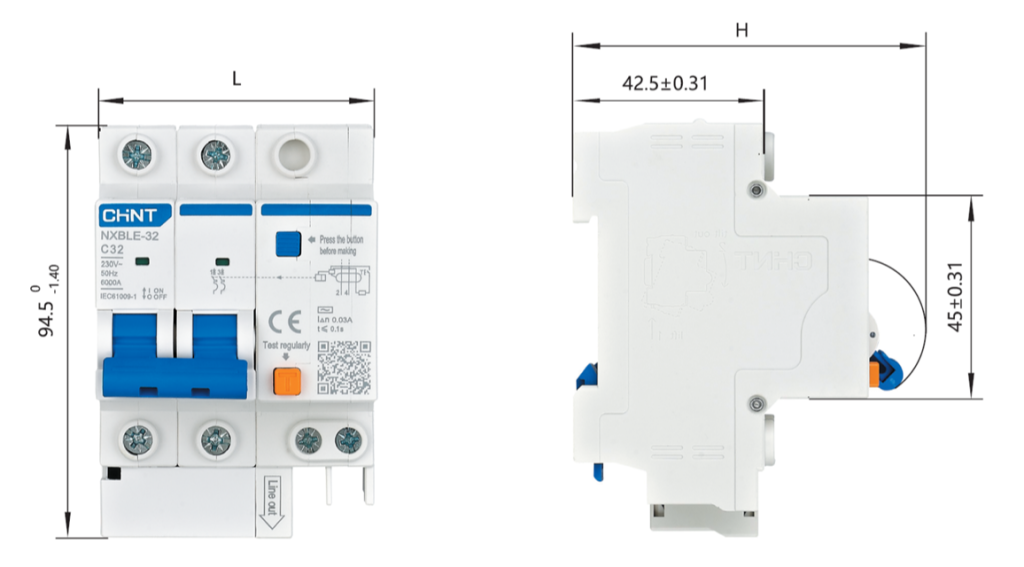

| 1P+N | 2P | 3P | 3P+N | 4P | |
|---|---|---|---|---|---|
| L (мм) | 450-0,62 | 630-0,74 | 900-1,40 | 990-1,40 | 1170-1,40 |
| H (мм) | 76,80-1,20 | 77,80-1,20 | 77,80-1,20 | 77,80-1,20 | 77,80-1,20 |
1. Температура эксплуатации от -25° до +40 °С, среднесуточная температура не должна превышать +35 °С; температура хранения от -25°С до +70°С.
2. Степень загрязнения: 2.
